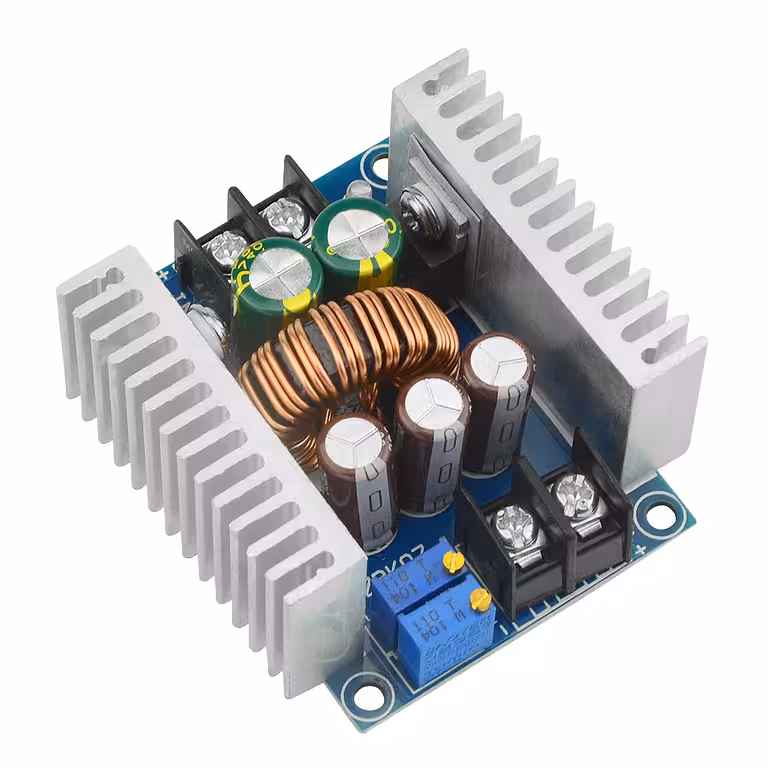

Step-down muundur 20A 300W – alalispinge alandaja 6–40V → 1.2–36V, CC/CV moodul

See 20A 300W step down moodul (DC-DC pinget alandav toide) on loodud täpseks ja tõhusaks pinge ja voolu reguleerimiseks vahemikus Sisend 6–40V ja Väljund 1.2–36V. Tegutseb CC/CV režiimis (pidev vool / pidev pinge) ning pakub olulisi kaitseid tööstus-, hobi- ja elektroonikaremondi rakendustes. Moodul sisaldab topelt MOSFET 75V/80A ja low ESR kondensaatoreid, tagades stabiilsuse ja kuni 95–96% efektiivsuse (näiteks 24V→12V 20A juures).

Põhieelised

• Kõrge võimsus: kuni 300W (20A MAX, soovitatav kuni 15A pidevaks tööks).
• Peen reguleerimine: pinge ja voolupiirangud reguleeritavad CV ja CC potentsiomeetritega.
• Kõrge efektiivsus: kuni 95–96% tänu kvaliteetsetele MOSFET-idele ja low-ESR kondensaatoritele.
• Optimeeritud jahutus: kaks integreeritud radiaatorit; suurte koormuste puhul soovitatav aktiivne jahutus.
• Lihtne ühendus: 30A kruviga terminalid ja ON/OFF lüliti kiireks sisselülitamiseks/väljalülitamiseks.
• Usaldusväärsus: automaatselt taastuv lühisekaitse ja ülekoormuse hoiatus.

Tehnilised andmed

Kasutusjuhised

1. Toite ühendamine: ühendage +IN toite + ja -IN toite -; ärge ületage 40V sisendil.
2. Pinge seadistamine: reguleerige väljundpinget soovitud väärtusele CV potentsiomeetriga.
3. Voolupiirang: seadistage CC potentsiomeeter voolupiirangu määramiseks (0.2A–20A).
4. Sisselülitus/Väljalülitus: kasutage ON/OFF lülitit või EN pinni aktiveerimiseks/deaktiveerimiseks.
5. Jahutus: suurte voolude korral (üle 15A) paigaldage aktiivne jahutusventilaator ja jälgige temperatuuri.

Ohutusnõuanded

• Ärge töötage elektriliste kontaktidega, kui toide on ühendatud.
• Ärge eksponeerige moodulit niiskusele ega äärmuslikele temperatuuridele.
• Suure Vin–Vout erinevuse korral soovitatav vähendada võimsust ja voolu.
• Kasutage alla ~80% maksimaalsest võimsusest pikaealisuse tagamiseks.

Soovitatud rakendused

Elektroonikaprojektid, testimine ja tõrkeotsing, moodulite ja plaatide toide, reguleeritavad laadijad, DC pingemuundused auto-, droonide ja väikeste tööstusseadmete jaoks.
