DC-DC Step Down moodul 20A 300W CC/CV — tõhus pingemuundur täpse voolu- ja pingereguleerimisega
Kas vajad lahendust, et alandada 24V aku pinget 12V peale, laadida LiPo-akut või toita Raspberry Pi-d auto elektrisüsteemist? Tavaline lineaarne regulaator muudaks pingeerinevuse lihtsalt soojuseks. See 20A 300W DC-DC step-down moodul teeb sama töö kuni 96% kasuteguriga — praktiliselt kogu energia jõuab sinna, kuhu vaja.
Märkus: Maksimaalne lubatud vool on 20A, kuid pikaajaliseks ja ohutuks tööks soovitame koormust piirata ≤15A-ni. Kui sisend- ja väljundpinge erinevus on suur, vähendage koormust ja kasutage aktiivset jahutust.
Miks valida just see mudel? (Peamised eelised):
- Tõeline 95–96% kasutegur — 24V→12V/20A juures eraldub soojust alla 6W (võrreldes ~120W-ga tavalise regulaatori puhul).

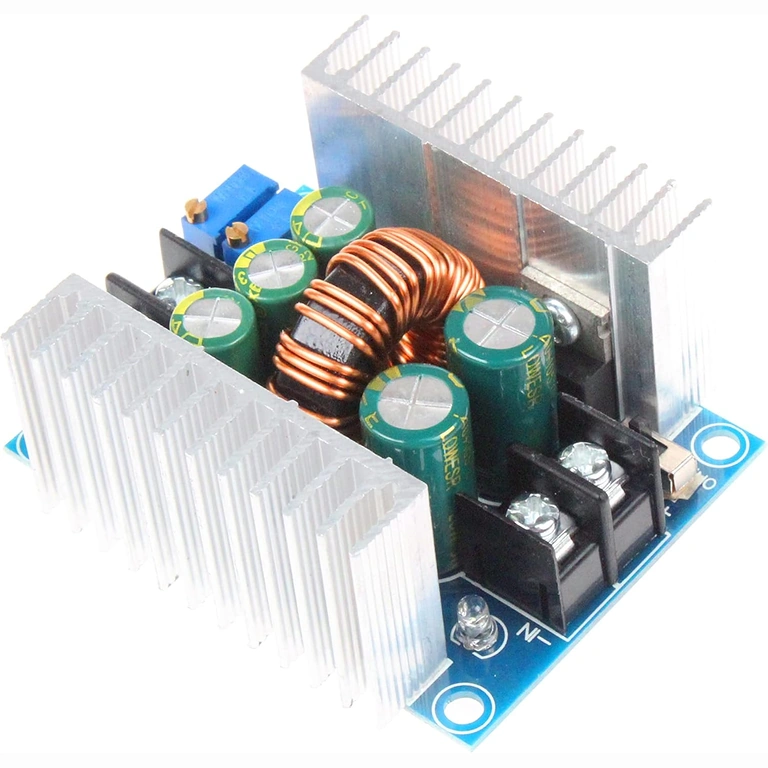

- Topelt 75V/80A MOSFET + Low ESR kondensaatorid — väljundi pulsatsioon (ripple) ≤50mV, stabiilne ka tundlike digitaallülituste jaoks.
- Sõltumatu CV ja CC reguleerimine — eraldi potentsiomeetrid pinge (1.2–36V) ja voolupiirangu (0.2–20A) seadistamiseks, ilma et need üksteist segaksid.
- Automaatne lühisekaitse — taastub automaatselt pärast rikke kõrvaldamist, pole vaja käsitsi sekkuda ega läbipõlenud kaitsmeid vahetada.
- 30A kruviklemmid ja ON/OFF lüliti — kiire ja turvaline ühendamine ilma jootmiseta.

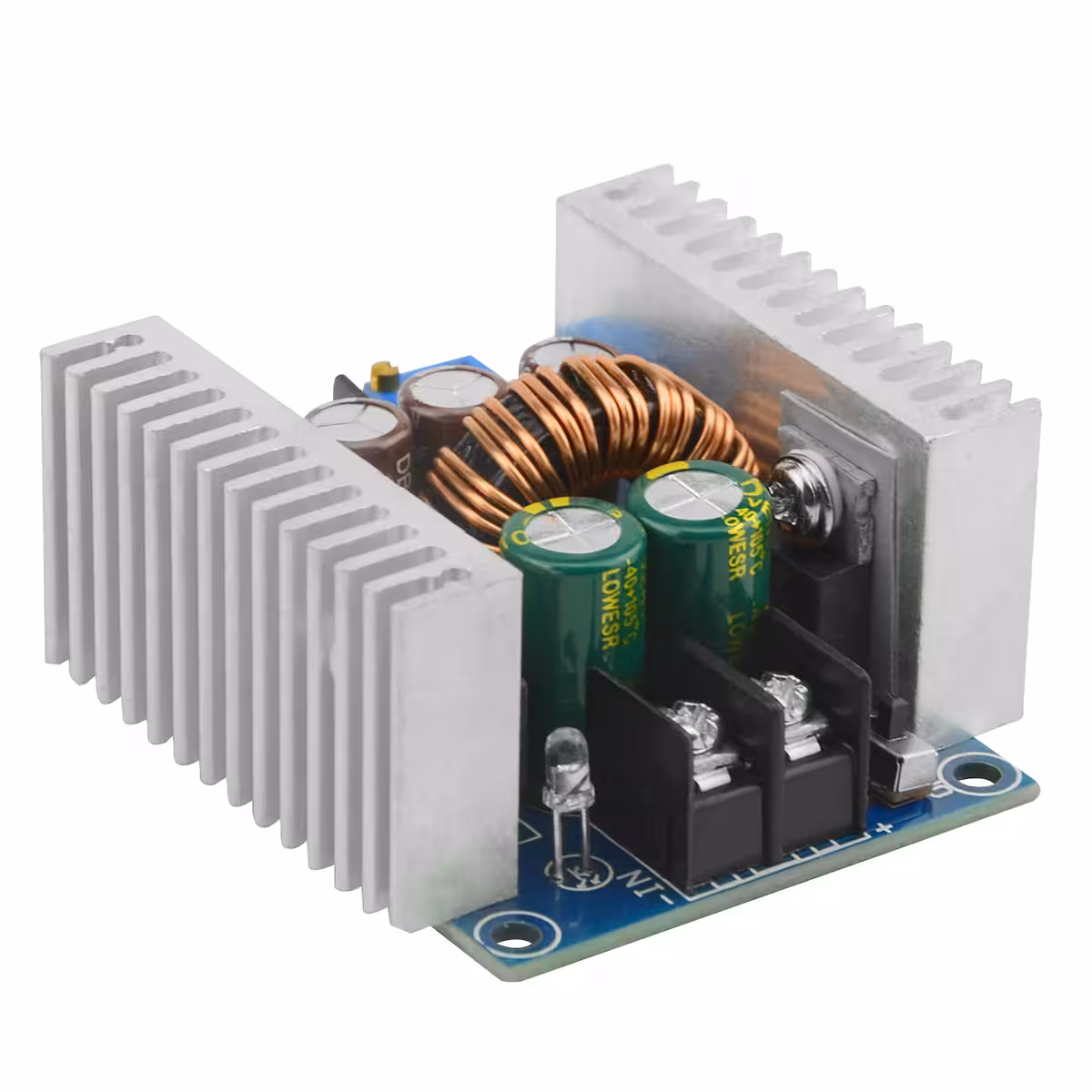

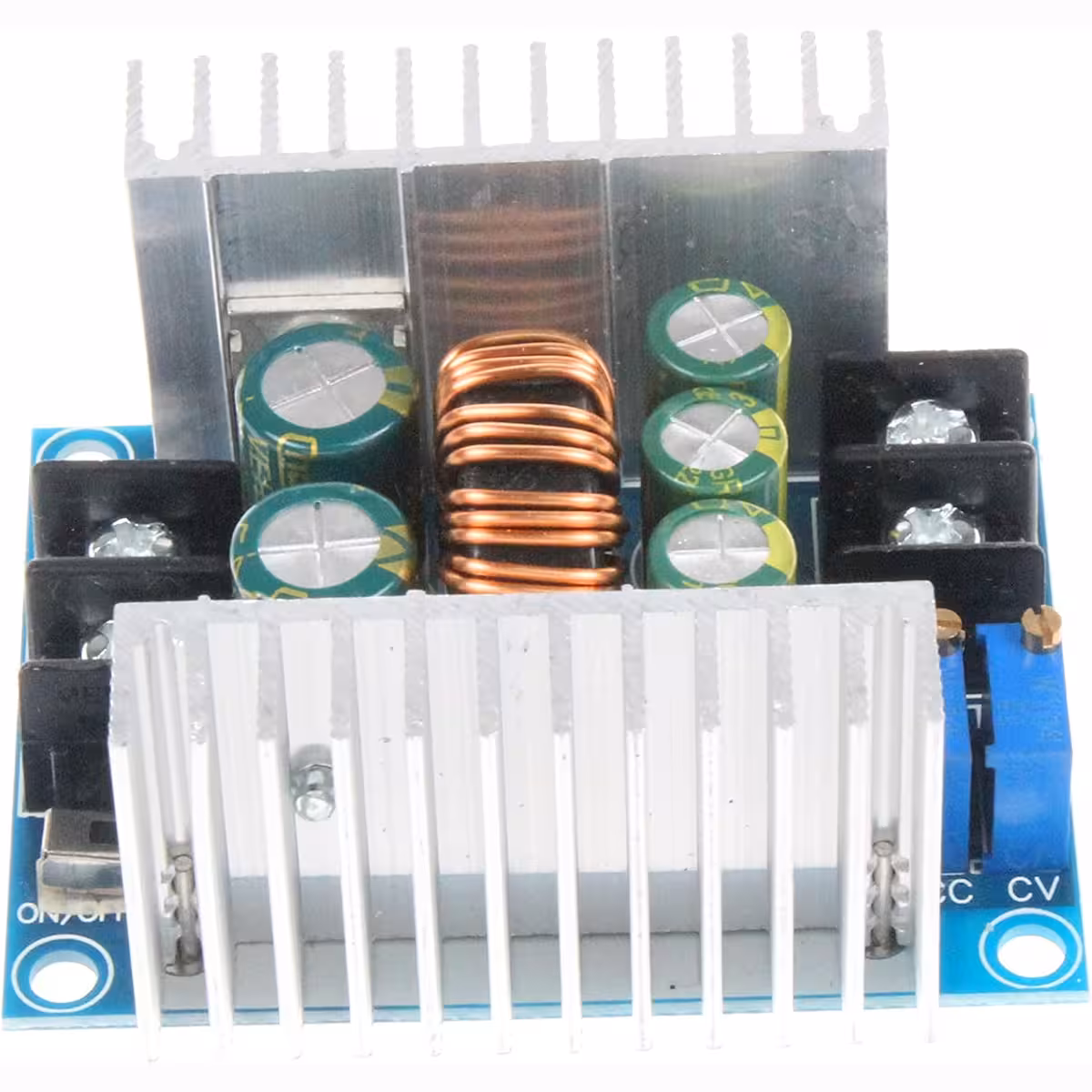

- Integreeritud topeltjahutusradiaatorid — passiivjahutusest piisab kuni 10–12A koormuse korral; üle 15A koormuse puhul on olemas koht aktiivjahutuse (ventilaatori) lisamiseks.
- EN (enable) viik väliseks juhtimiseks — sisse/välja lülitamine loogikasignaaliga, ideaalne automatiseerimiseks ja mikrokontrolleritega süsteemidele.
Tehnilised andmed ja jõudlus
Sünkroonne buck-muunduri topoloogia koos topelt 75V/80A MOSFET-idega tagab kiire lülituse ja minimaalsed kaod. Low ESR kondensaatorid hoiavad väljundi pulsatsiooni alla 50mV, mis on piisavalt puhas Arduino, IoT-moodulite või väikese võimsusega helisüsteemide jaoks. Lai sisendpinge vahemik (6V–40V DC, soovitatav 10–40V) muudab selle ühilduvaks LiPo-akude, laboritoiteplokkide, päikesepaneelide ja 12V/24V auto elektrisüsteemidega. Kompaktsed mõõtmed 60 × 53 × 27 mm võimaldavad moodulit hõlpsasti korpustesse integreerida.
| Parameeter | Väärtus / Kirjeldus |
|---|---|
| Sisendpinge | DC 6V – 40V (soovitatav 10V – 40V) |
| Väljundpinge | DC 1.2V – 36V pidevalt reguleeritav (soovitatav <32V) |
| Väljundvool | Max 20A (soovitatav ≤15A pidevalt) |
| Maksimaalne võimsus | 300W |
| Kasutegur | ~95–96% (24V→12V 20A juures) |
| Väljundi pulsatsioon | ≤50mV |
| Põhikomponendid | Topelt 75V/80A MOSFET, Low ESR kondensaatorid |
| Kaitsefunktsioonid | Automaatne lühisekaitse, CC voolupiirang, ülekoormuse hoiatus |
| Ühendused | 30A kruviklemmid |
| Juhtimine | CV ja CC potentsiomeetrid, ON/OFF lüliti, EN viik |

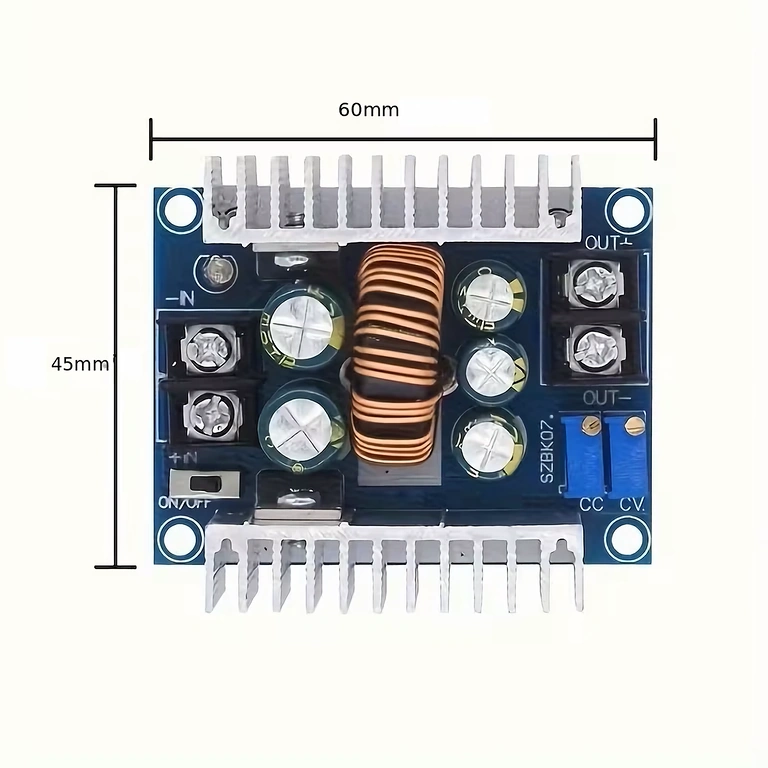

| Mõõtmed | 60 × 53 × 27 mm |
| Topoloogia | Sünkroonne Buck Converter (step down) |
Kasutusjuhend

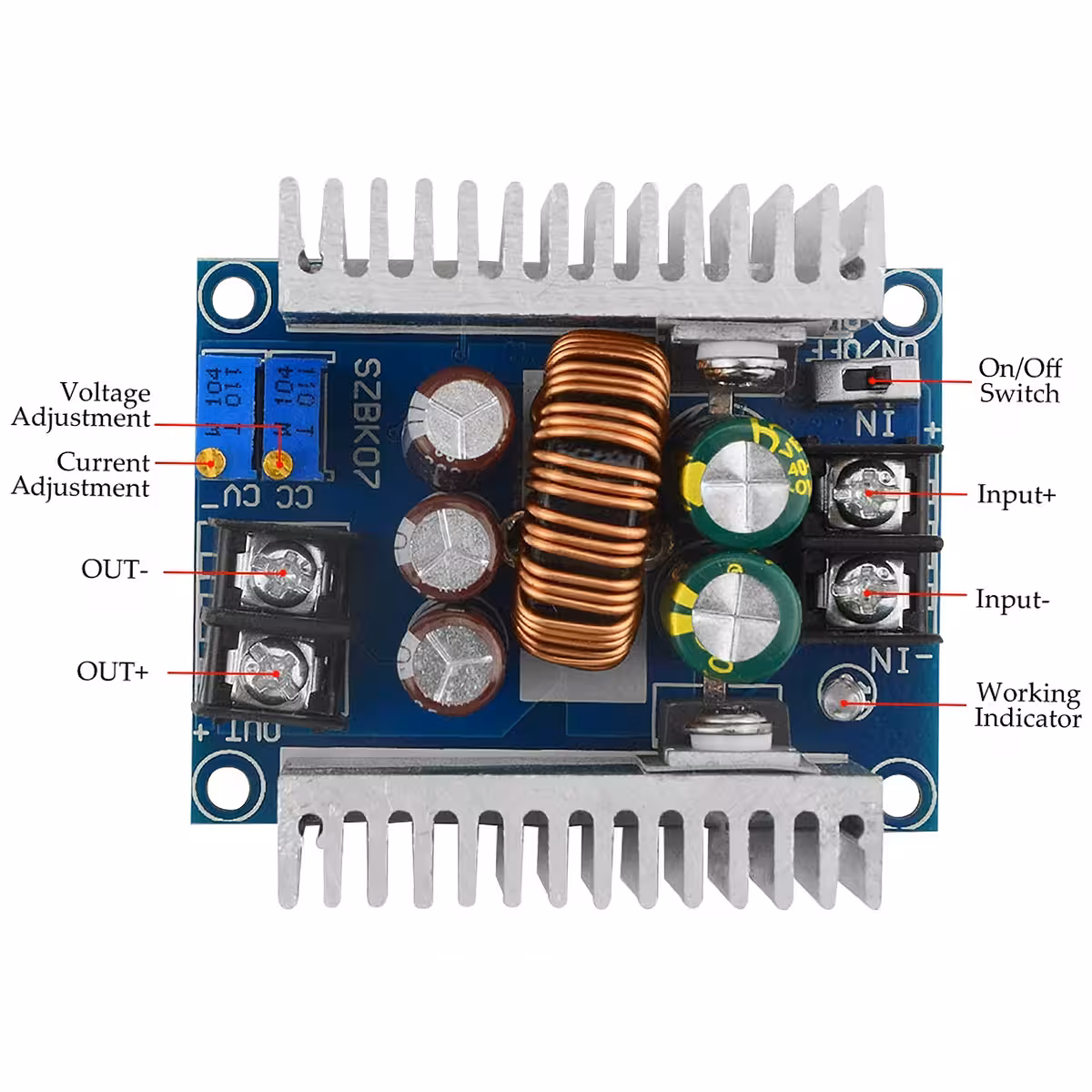

- Toite ühendamine: ühenda +IN toiteallika positiivse poolusega ja -IN negatiivsega. Ära ületa 40V sisendpinget.

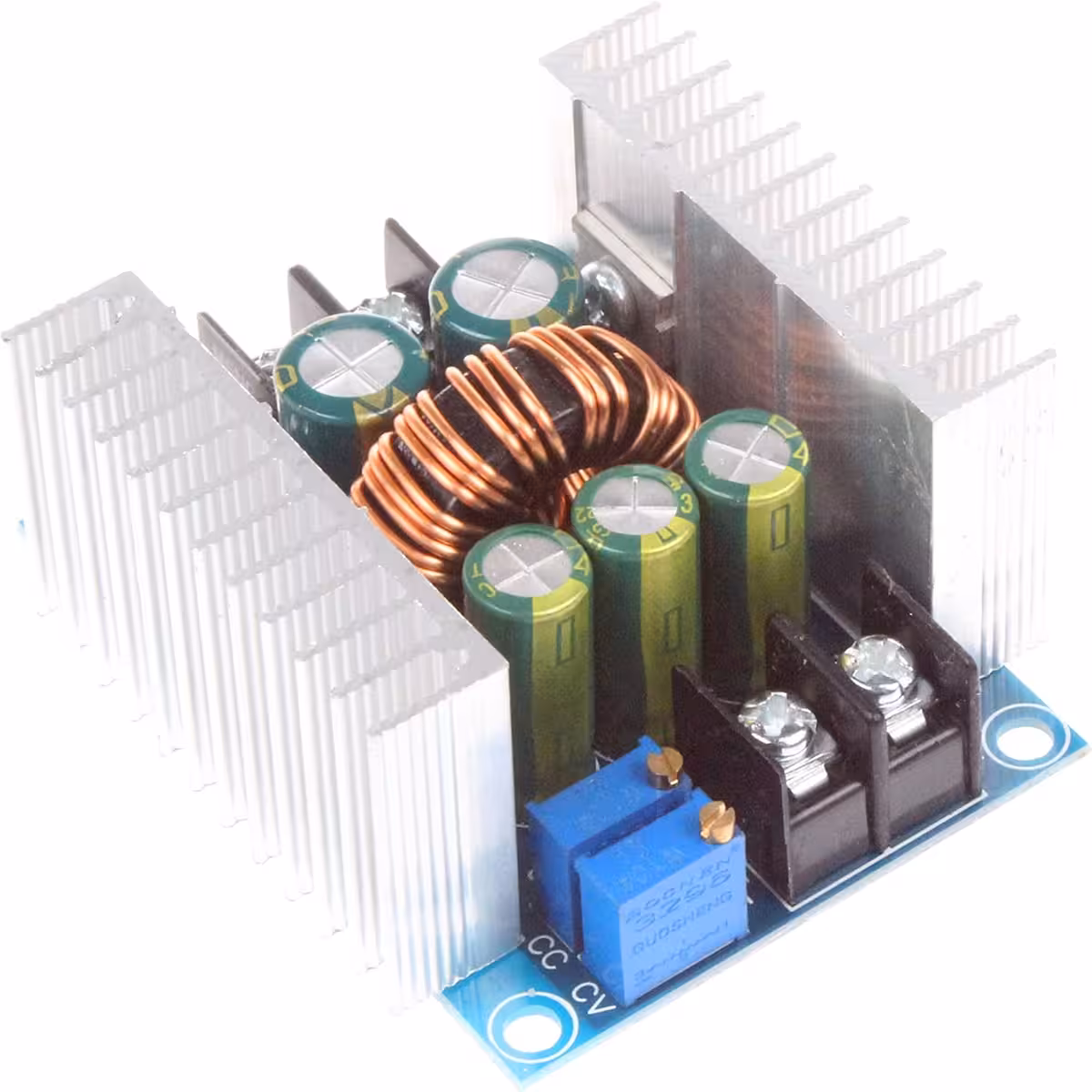

- Väljundpinge seadistamine (CV): keera CV tähisega potentsiomeetrit, et reguleerida pinge vahemikku 1.2V–36V. Kontrolli pinget voltmeetriga enne koormuse ühendamist.
- Voolupiirangu seadistamine (CC): keera CC tähisega potentsiomeetrit, et määrata maksimaalne lubatud vool (0.2A–20A). Selle väärtuse ületamisel lülitub moodul püsivoolu režiimi.
- Sisse/välja lülitamine: kasuta moodulil olevat ON/OFF lülitit või rakenda EN-viigule loogikasignaal automaatseks juhtimiseks.
- Aktiivjahutus: kui vool ületab 15A või pingeerinevus (Vin–Vout) on suur, paigalda radiaatoritele jahutusventilaator ja jälgi temperatuuri.
- Termiline koormus: pika eluea tagamiseks hoia koormus alla 80% nimivõimsusest ja väldi pidevat töötamist maksimaalsel võimsusel.
Komplekti sisu
- 1× DC-DC Step Down moodul 20A 300W CC/CV
Korduma kippuvad küsimused
Kas seda moodulit saab kasutada LiPo või Li-Ion akude laadimiseks?
Jah. CC/CV režiim on selleks ideaalne — seadista CV-ga aku lõpplaadimispinge ja CC-ga laadimisvool. Sobib LiPo, Li-Ion ja LiFePO4 akudele, eeldusel, et tead aku õigeid laadimisparameetreid.
Kas aktiivjahutus on alati vajalik?
Ei. Kuni 10–12A koormuse ja väikese pingeerinevuse korral piisab integreeritud radiaatoritest. Lisa ventilaator, kui koormus ületab 15A või kui moodul töötab pidevalt suure koormuse all.
Mis juhtub, kui koormus ületab seatud voolupiirangu?
Moodul lülitub automaatselt CC (püsivoolu) režiimi ja alandab väljundpinget, et hoida voolu seatud tasemel. Lühise korral aktiveerub kaitse, mis taastub automaatselt pärast rikke kõrvaldamist.
Kas sellega saab toita Raspberry Pi-d või Arduinot 12V toiteallikast?
Jah, probleemideta. Seadista väljundiks 5V või 3.3V. ≤50mV pulsatsioon on piisavalt madal arendusplaatide ja IoT-moodulite jaoks ning saadaolev vool ületab nende seadmete vajadused mitmekordselt.
