12V relee-taimer kahe ekraaniga — täpne juhtimine igas automaatikaprojektis
Kas vajad lahendust, kus pump käivitub 10 sekundi pärast, mootor seiskub kindla intervalli järel või soovid luua korduva tsükli ilma pideva järelevalveta? See programmeeritav 12V relee-taimer koos kahe LED-ekraaniga pakub täpset juhtimist, selget ülevaadet ja seadeid, mis säilivad ka voolukatkestuse korral.
Märkus: Konfigureeritud seaded salvestatakse automaatselt, tagades töö jätkumise kohe pärast toite taastumist.
Miks valida just see mudel? (Peamised eelised):

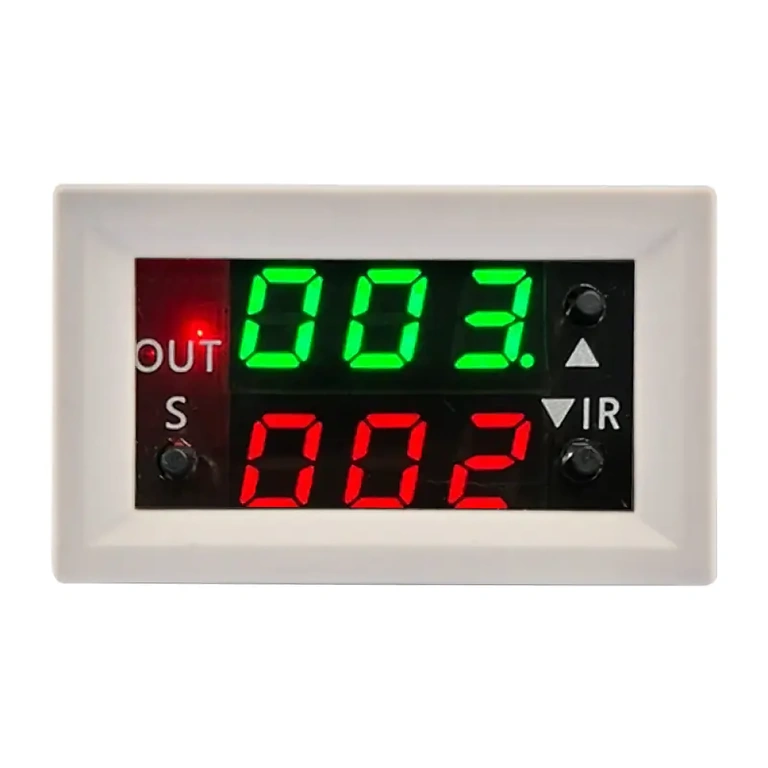

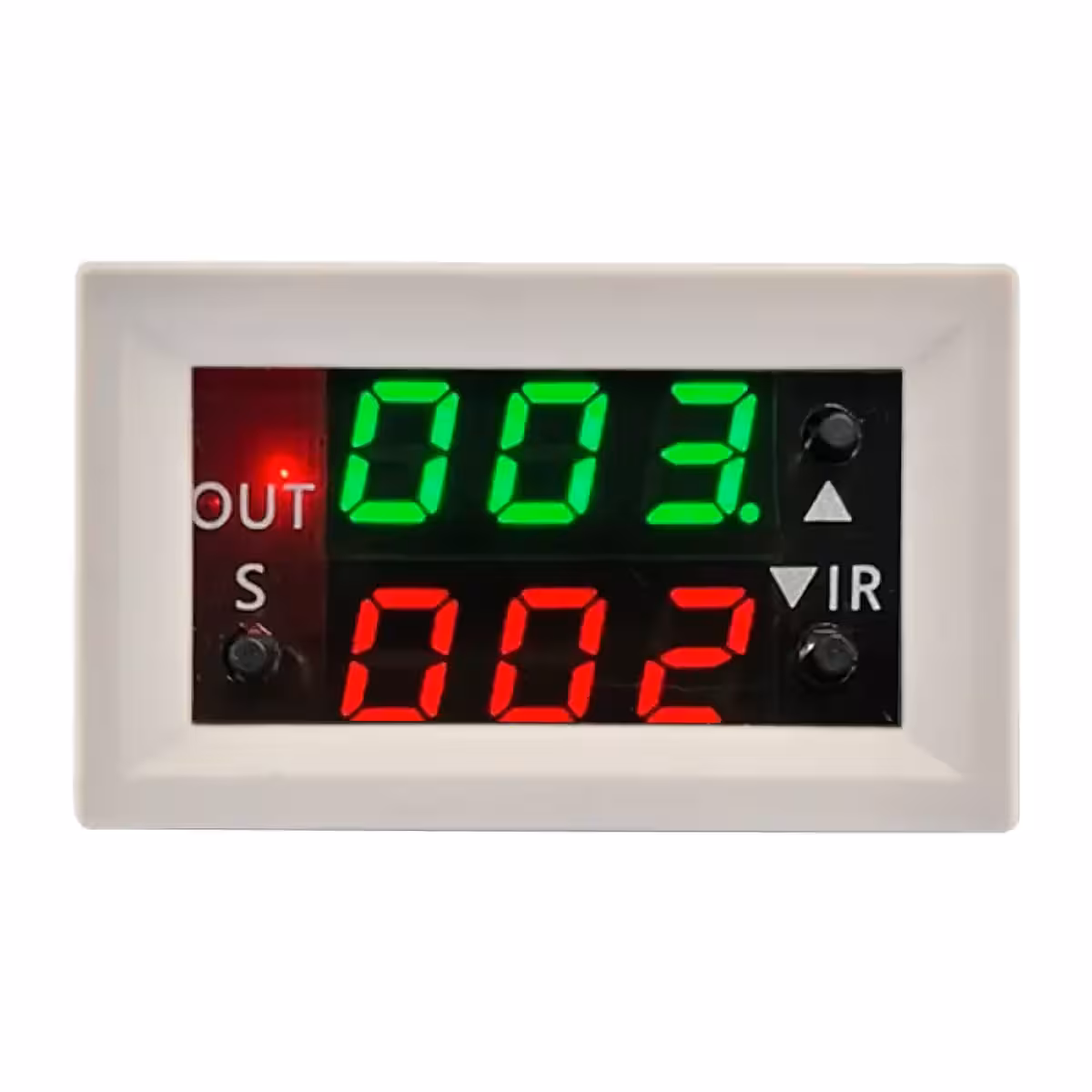

- Kahevärviline LED-ekraan — roheline T1 ja punane T2 jaoks; näed korraga mõlemat intervalli ja tead täpselt, milline tsükkel parajasti käib.

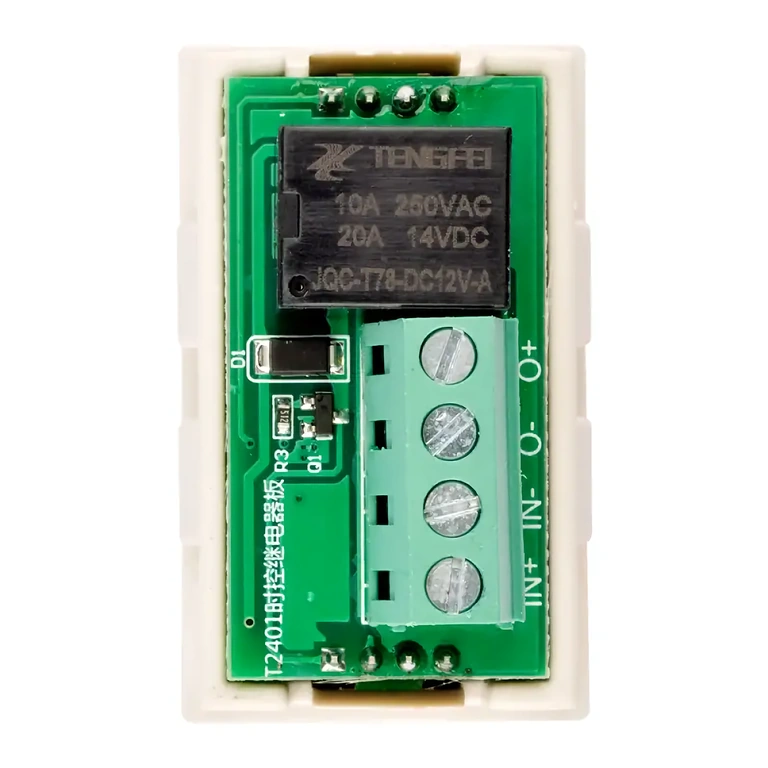

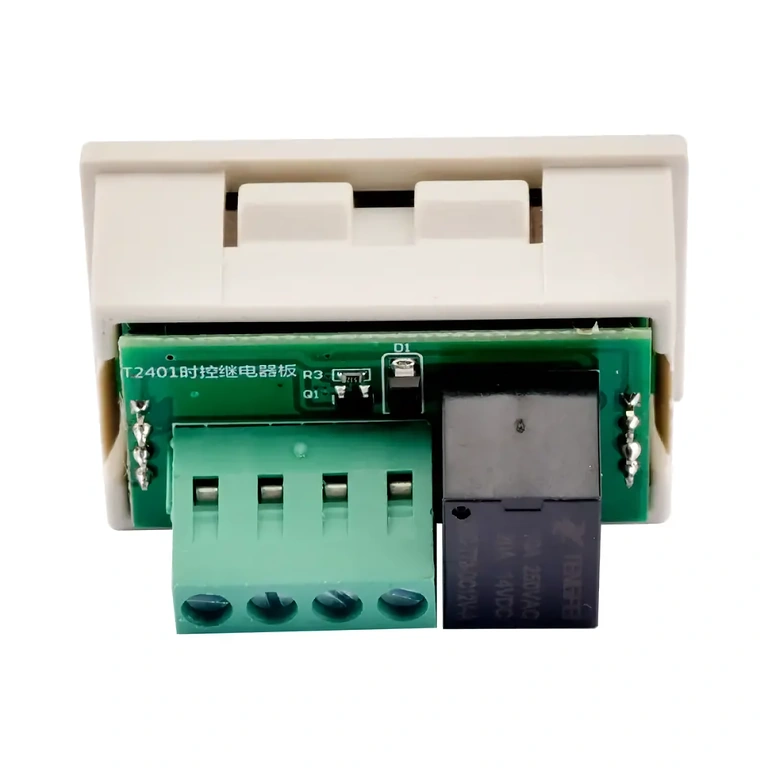

- 20A relee — lülitab mootoreid, pumpasid, solenoidklappe ja ventilaatoreid vaevata; kaks korda võimsam kui tavalised 10A moodulid.

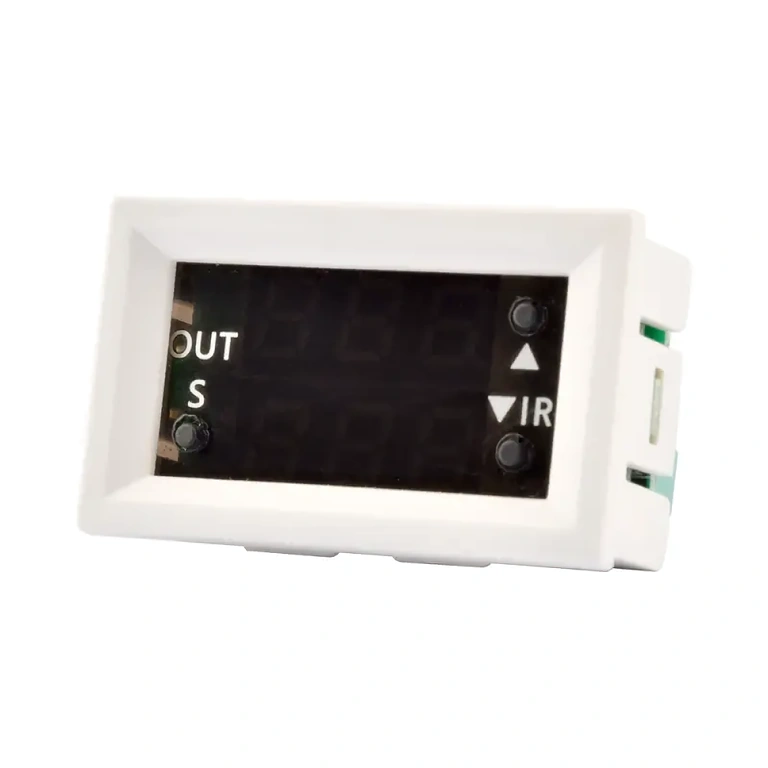

- 3 töörežiimi — viivitus (Delay), ajastus (Timing) ja tsükkel (Loop) lõputute korduste jaoks ilma käsitsi sekkumiseta.
- Ajavahemik 0–999 sekundit, minutit või tundi — ühesekundilisest impulsist kuni 999-tunnise protsessini.
- Püsimälu — seade jätkab pärast taaskäivitamist täpselt sealt, kus pooleli jäi; pole vaja pärast voolukatkestust uuesti seadistada.
- Seadete lukustus (P3) — hoiab ära juhuslikud muudatused püsipaigaldistes või kohtades, kus on mitu kasutajat.

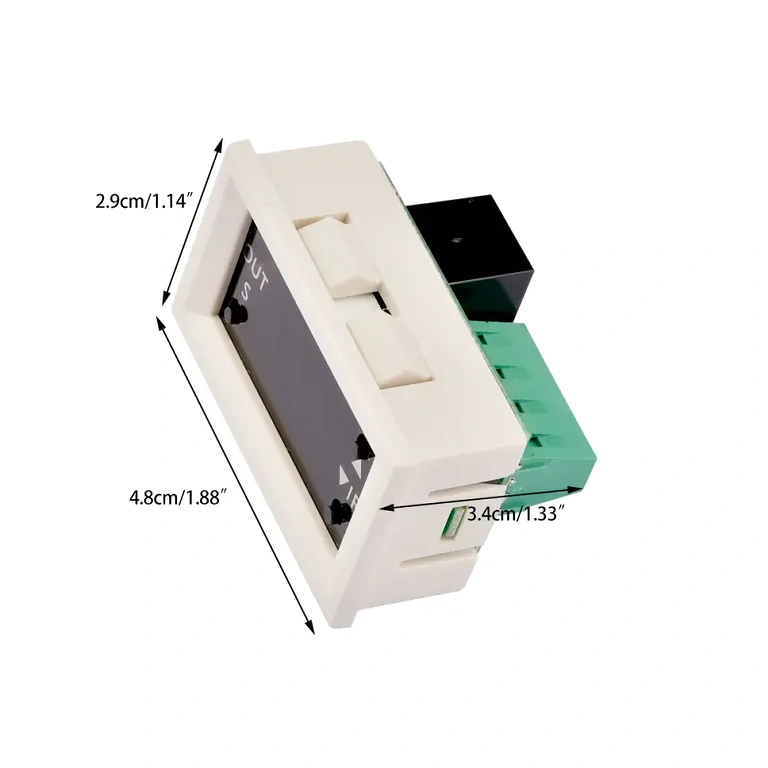

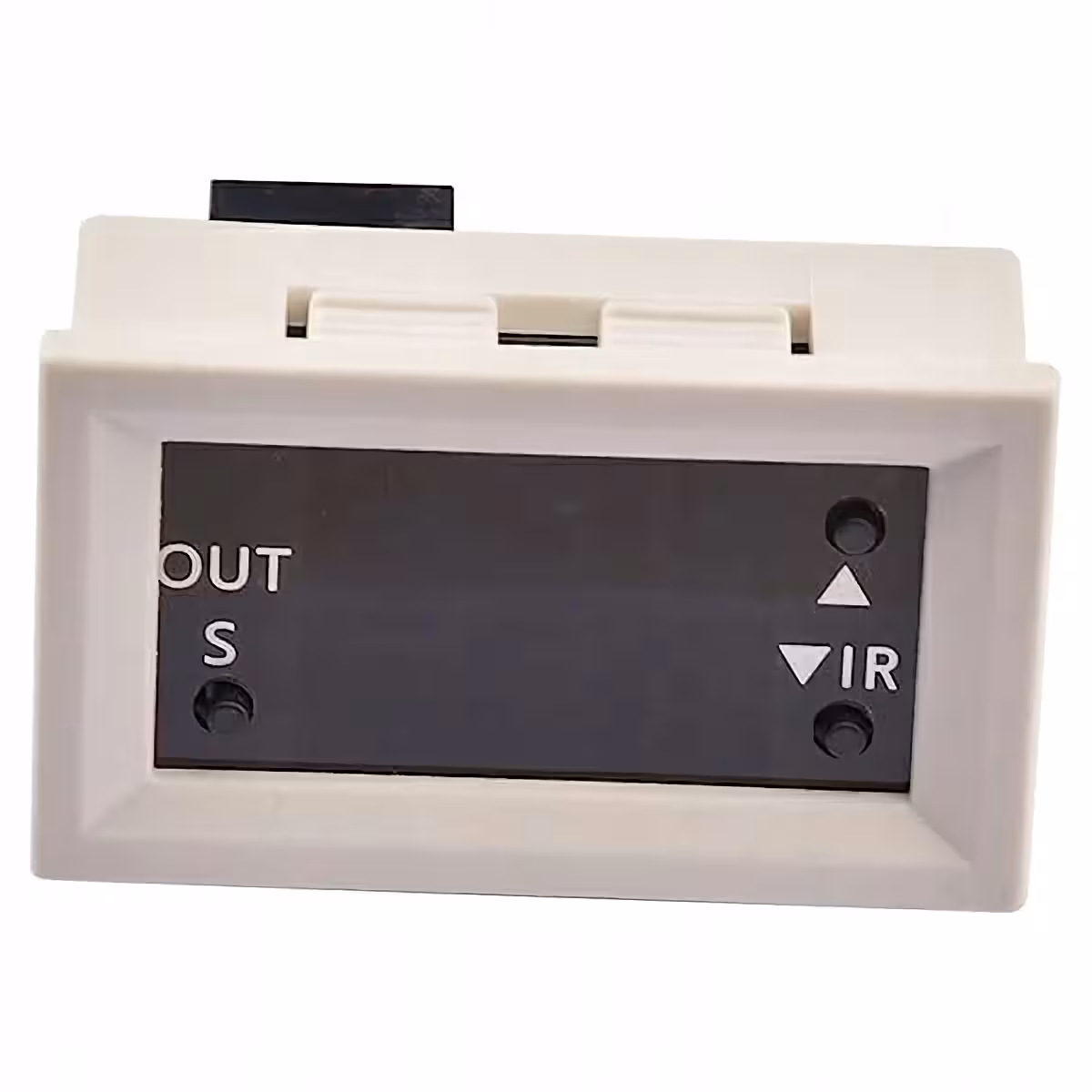

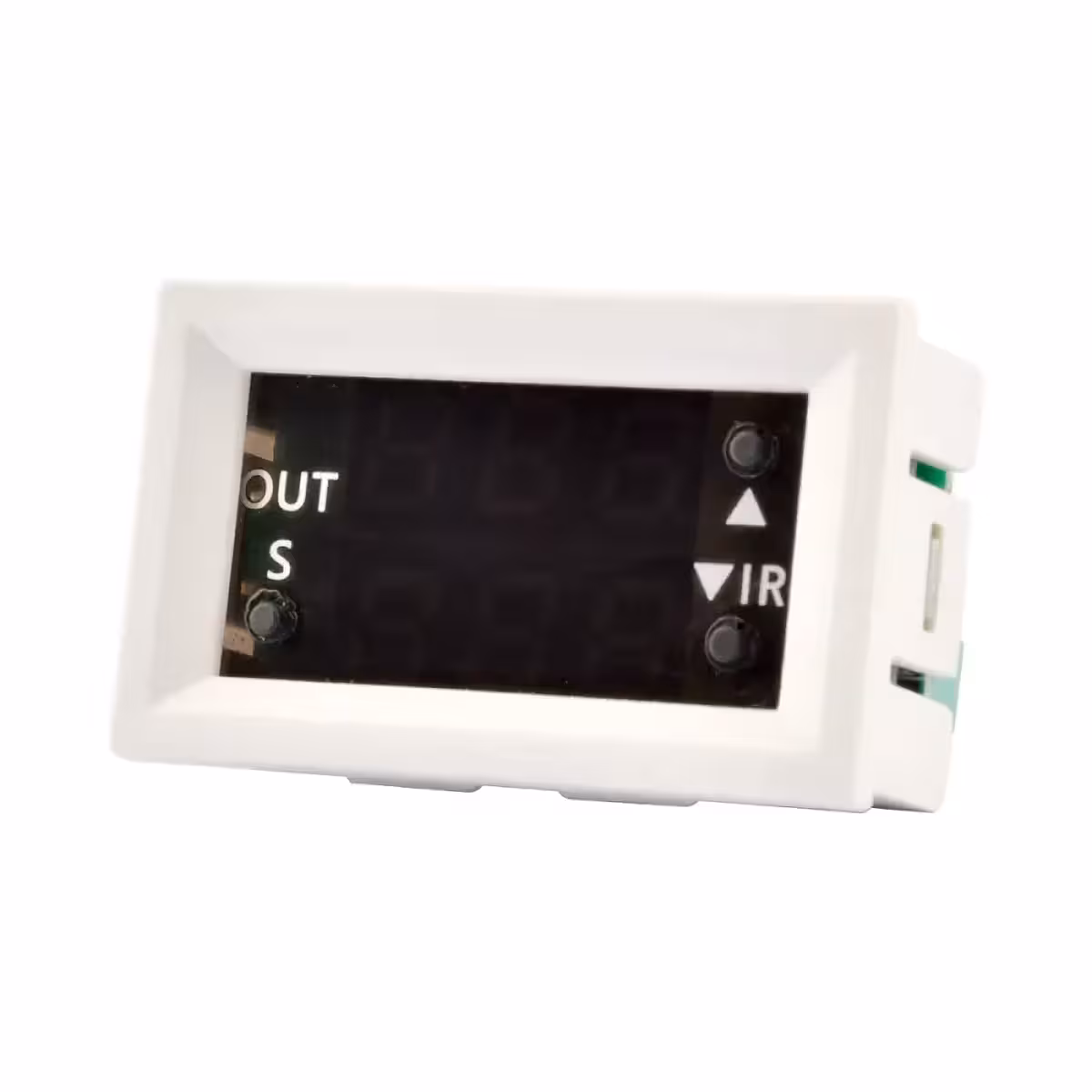

- Kompaktne disain — mõõtmed 47,6 × 28,6 × 33,2 mm võimaldavad mugavat integreerimist juhtpaneelidesse või tööstuslikesse korpustesse.
Detailid ja jõudlus
Mooduli südamikuks on täppismikrokontroller, mis haldab kahte ajaintervalli sõltumatult ja hoiab ekraanid sünkroonis. P2-funktsioon (lülitusprioriteet) võimaldab valida, kas tsükkel algab aktiivse või passiivse releega — see on kriitiline detail koormuste puhul, mis ei talu soovimatuid impulsse esimesel käivitusel. Kolm füüsilist nuppu (S, △, ▽) on mugavad ja võimaldavad menüüs navigeerida kiiresti, isegi töökinnastega.
| Parameeter | Väärtus / Detail |
|---|---|
| Toitepinge | 12V DC |
| Relee maksimaalne voolutugevus | 20A |
| Ajavahemik | 0 – 999 sekundit / minutit / tundi |
| Töörežiimid | Viivitus, ajastus, tsükkel (korduv) |
| Ekraan | Digitaalne kahe LED-iga (roheline T1 + punane T2) |
| Seadete mälu | Püsimälu — säilitab andmed väljalülitamisel |
| Juhtnupud | 3 (S, △, ▽) |
| Mooduli mõõtmed | 47,6 × 28,6 × 33,2 mm |
| Paigaldusava mõõtmed | 45 × 26,1 mm |
Programmeerimine ja kasutamine
- Menüüsse sisenemiseks hoia „S“ nuppu all 6 sekundit.
- Kasuta „△“ või „▽“ nuppe väärtuste muutmiseks; vajuta uuesti „S“, et liikuda järgmise parameetri juurde.

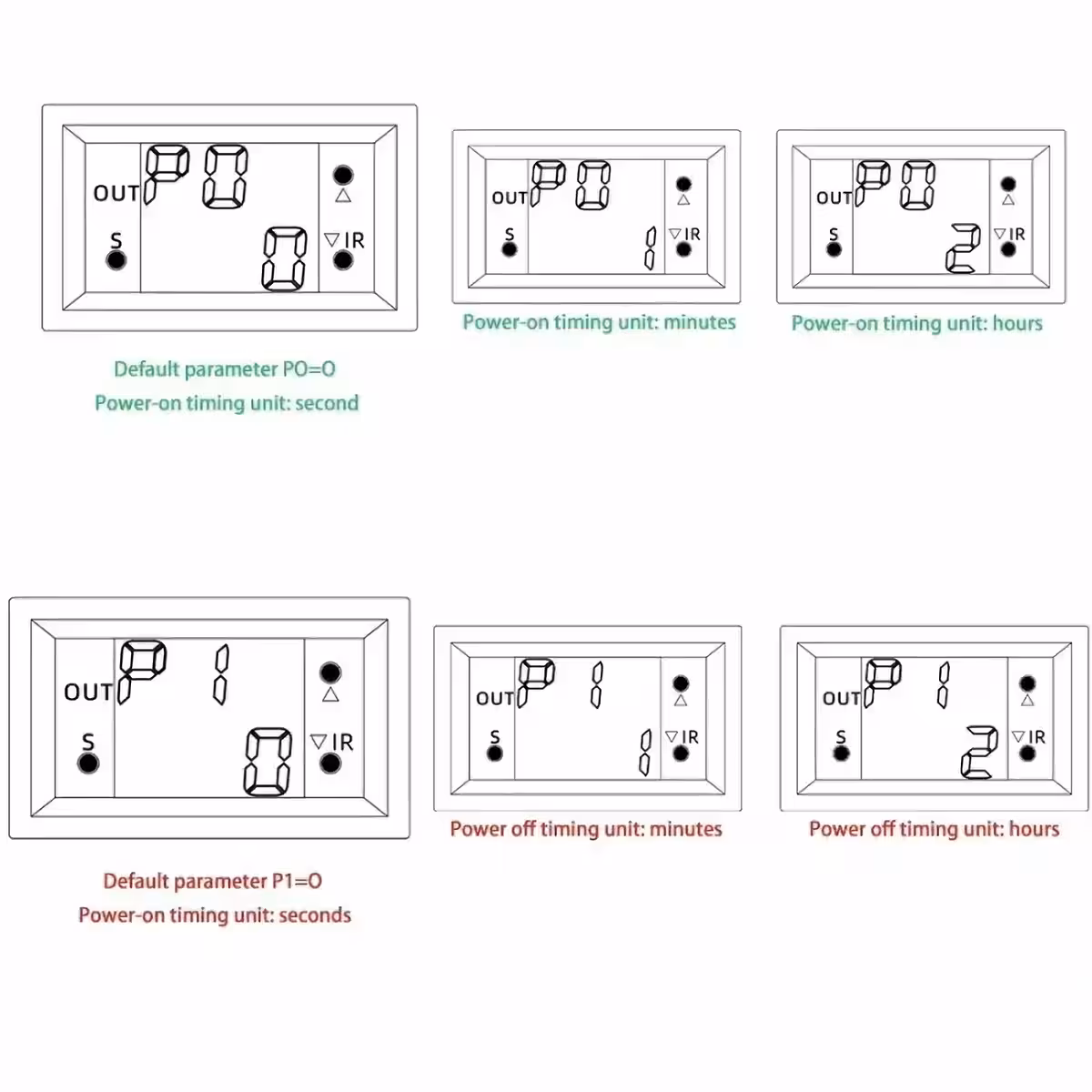

- P0 – ajaühik ajale 1 (roheline ekraan): P0-0 = sekundid | P0-1 = minutid | P0-2 = tunnid.
- P1 – ajaühik ajale 2 (punane ekraan): P1-0 = sekundid | P1-1 = minutid | P1-2 = tunnid.
- P2 – lülitusprioriteet: P2-on = käivitusprioriteet | P2-off = seiskamisprioriteet.
- P3 – seadete lukustus: P3-0 = avatud | P3-1 = lukustatud (kaitse muudatuste eest).
- Vajuta 2 korda „S“ nuppu, et siseneda tegelike kestuste seadistusse: roheline ekraan = Aeg 1, punane ekraan = Aeg 2.

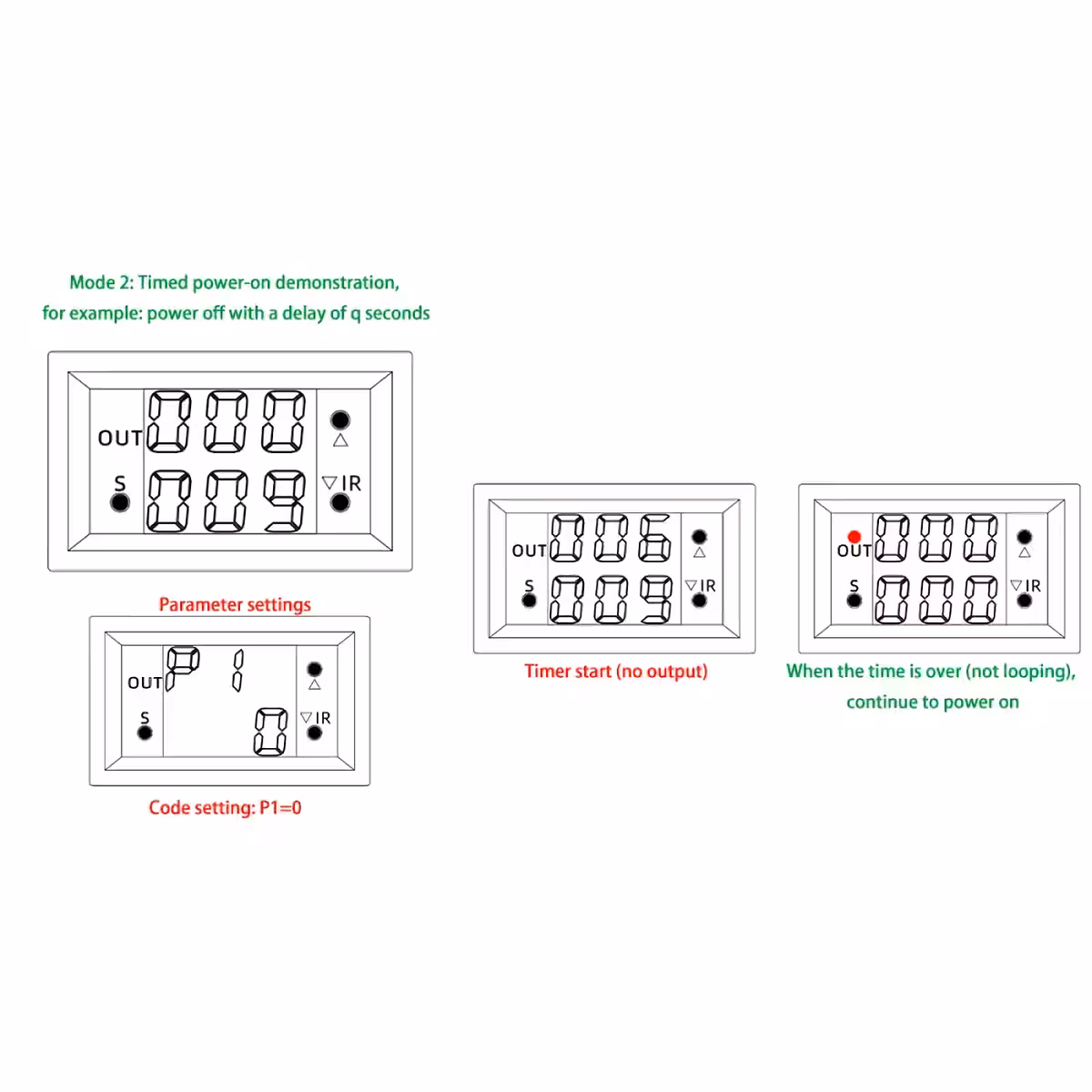

- Näide viivitusega käivitamiseks: 6 sekundit – vali P1-0, roheline: 000, punane: 006.

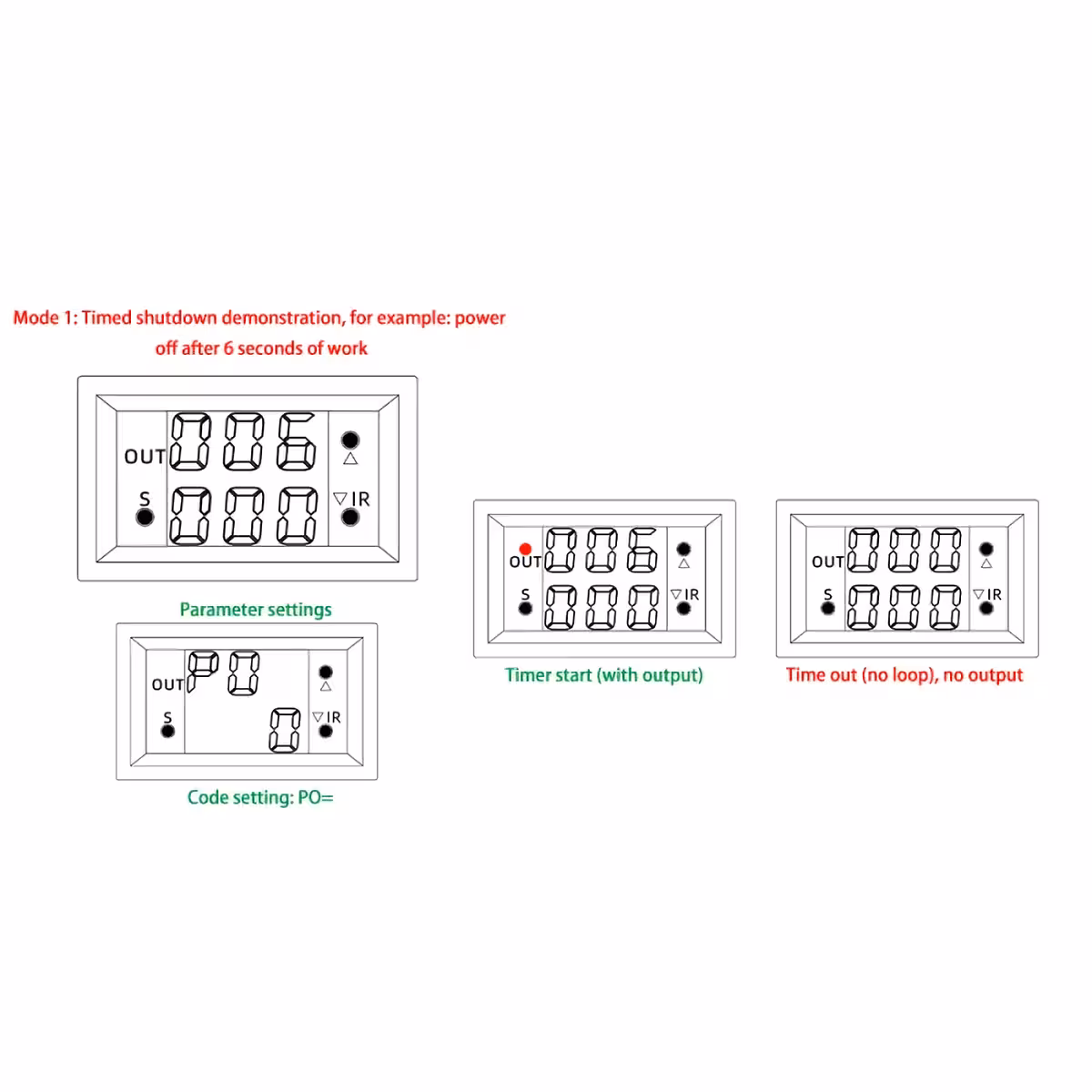

- Näide viivitusega seiskamiseks: 5 sekundit – vali P0-0, roheline: 005, punane: 000.

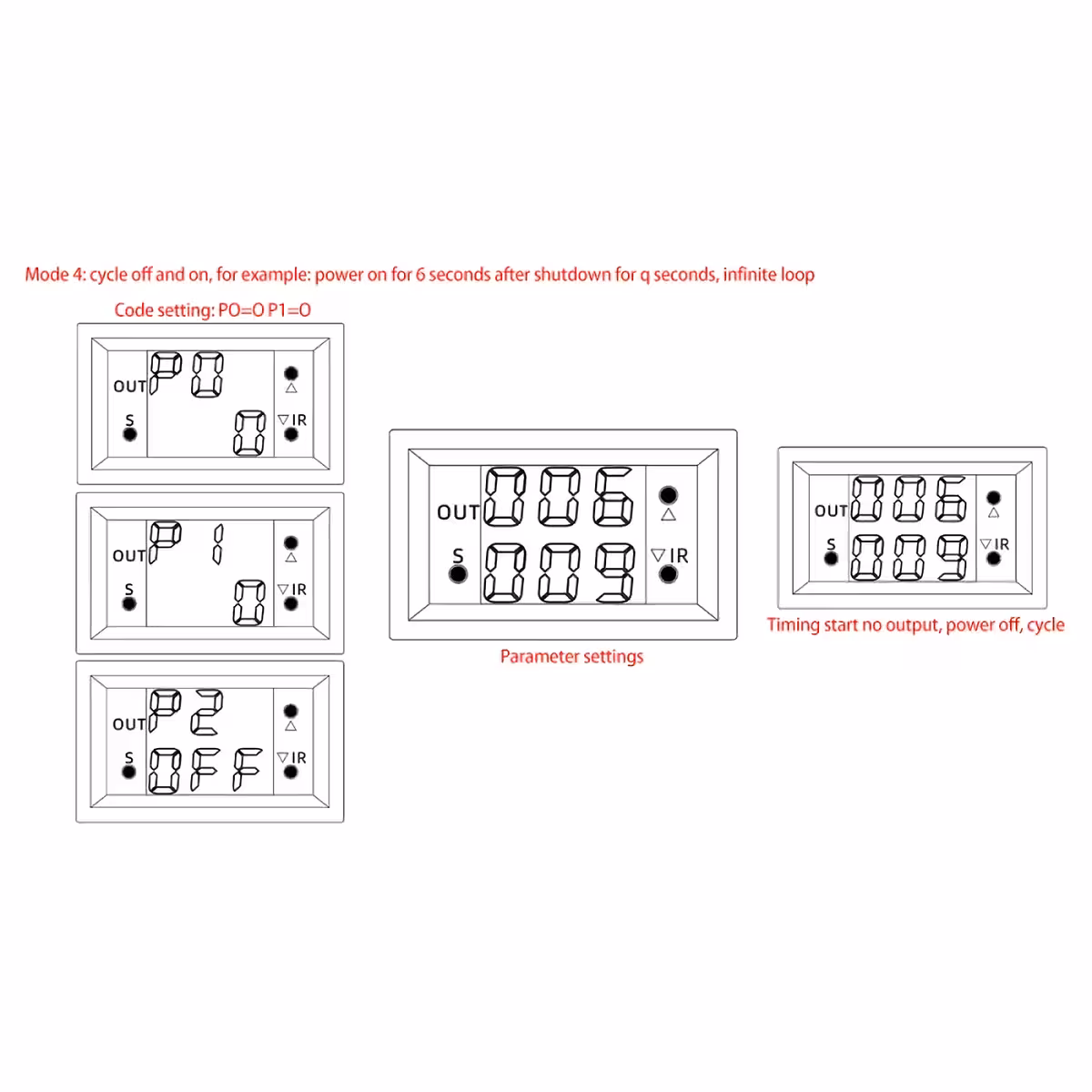

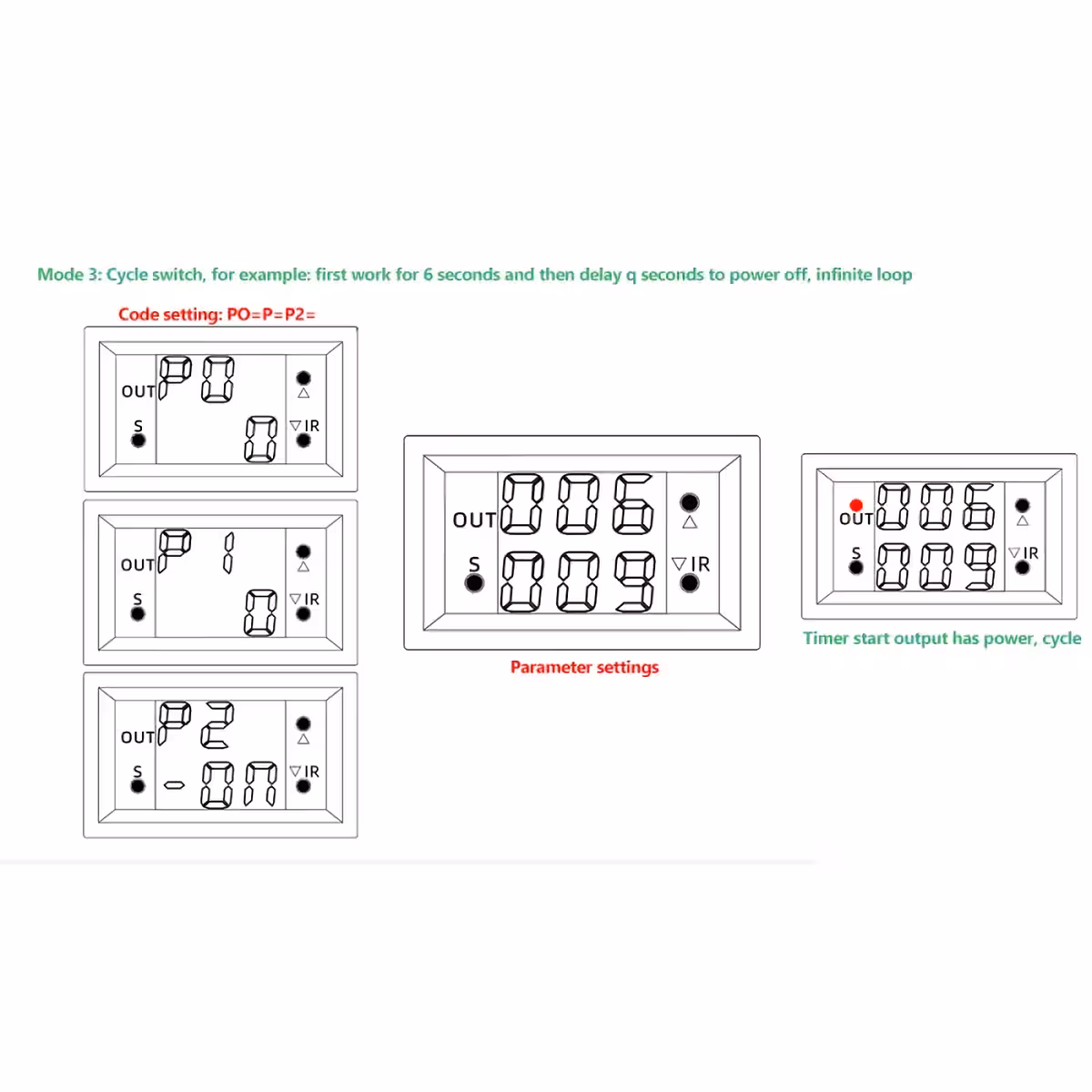

- Näide lõputust tsüklist: 3 sek sees / 2 sek väljas – vali P0-0, P1-0, P2-ON, roheline: 003, punane: 002.
Komplekti sisu
- 1 x Programmeeritav 12V relee-taimer kahe LED-ekraaniga
Korduma kippuvad küsimused
Mis juhtub seadetega voolukatkestuse korral?
Moodulil on püsimälu, mis salvestab kõik seadistatud parameetrid automaatselt. Toite taastumisel jätkab seade tööd samade seadetega, ilma et peaksid midagi uuesti programmeerima.
Kas seda saab kasutada alalisvoolumootori juhtimiseks?
Jah, integreeritud relee toetab kuni 20A koormust, sobides alalisvoolumootoritele, väikestele pumpadele, ventilaatoritele või solenoidklappidele, eeldusel, et voolutarve ei ületa lubatud piiri.
Mis vahe on viivitusrežiimil (Delay) ja tsüklirežiimil (Loop)?
Viivitusrežiim lülitab relee sisse või välja vaid ühe korra pärast määratud aega. Tsüklirežiim loob lõputu korduva tsükli, vahetades aktiivse (T1) ja passiivse (T2) oleku vahel, mis on kasulik näiteks perioodiliseks juhtimiseks.
Kas moodulit saab toita 24V-ga?
See mudel on mõeldud ainult 12V DC toite jaoks. Kõrgema pinge rakendamine võib seadet pöördumatult kahjustada. 24V jaoks on vajalik spetsiaalne mudel või DC-DC alaldi.
Kui täpne on ajastus?
Moodul on tänu integreeritud mikrokontrollerile väga täpne, töötades sekundilise täpsusega. Pikkade intervallide (tundide) puhul on viga tavaliste automaatikarakenduste jaoks tühine.
