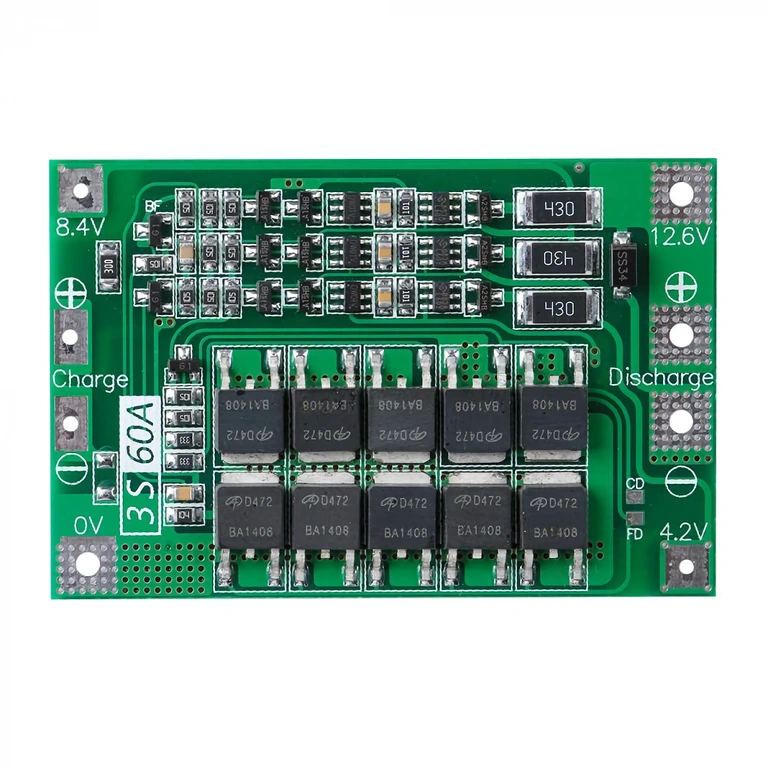

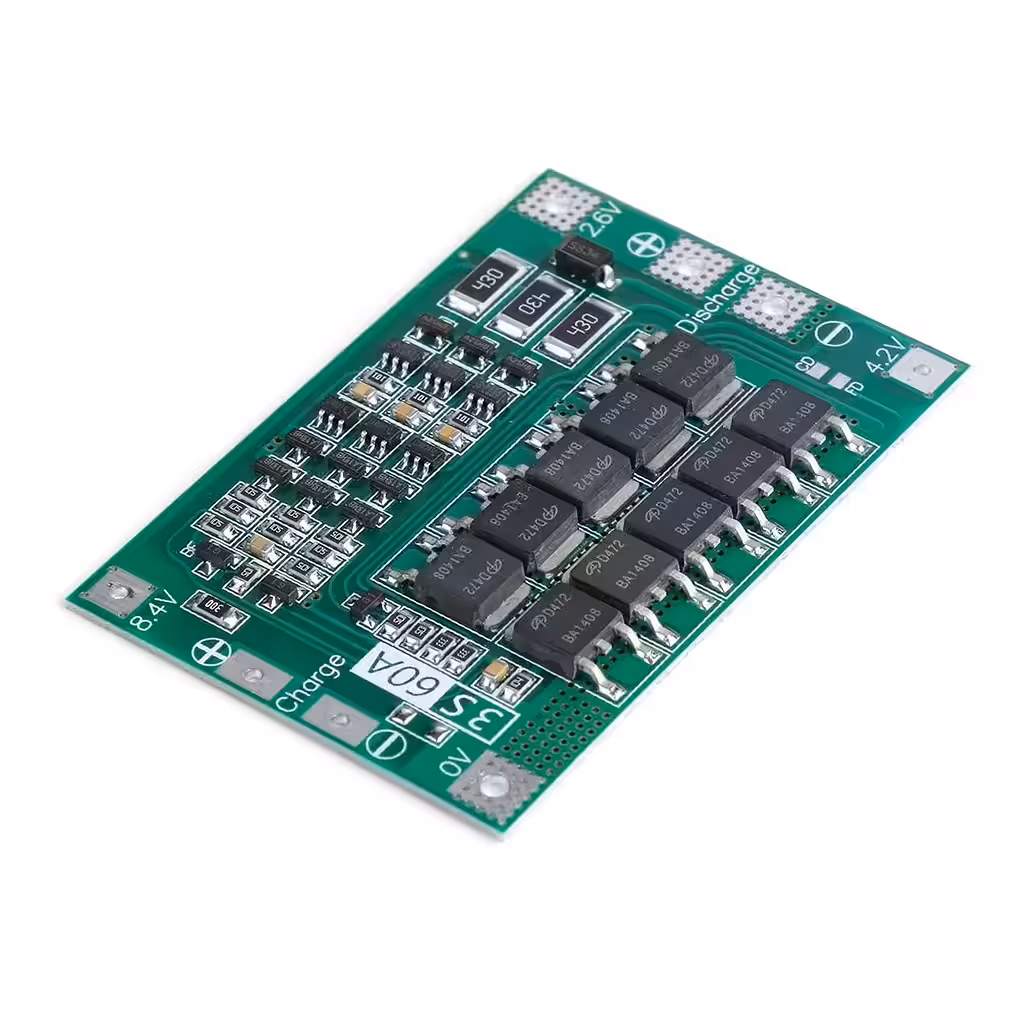

BMS-moodul 3S 60A – täielik kaitse ja tasakaalustus 14,8V Li-Ion 18650 akupakkidele
Kaitsmata akud kaotavad kiiresti oma mahtuvuse. Ilma aktiivse järelevalveta võib Li-Ion akupakk kaotada intensiivsel kasutamisel mõne kuuga 30–40% oma mahutavusest. See 3S 60A BMS-moodul lahendab probleemi: see jälgib iga elementi eraldi, reageerib kõrvalekalletele ja hoiab akupaki igal laadimistsüklil ideaalses tasakaalus.
Märkus: Moodul ei sisalda 18650 akuelemente. Kontrollige enne paigaldamist akupaki nimipinget. 70A voolutugevus on lubatud lühiajaliselt (tippkoormus); soovitatav pidev koormusvool on kuni 60A.
Miks valida just see mudel? (Peamised eelised):
- 60A pidev / 70A tippvool — toetab suure voolutarbega mootoreid ilma pingelanguste ja ootamatute väljalülitumisteta, sobides suurepäraselt ka DIY-projektidele ja tööstuslikele seadmetele.
- Passiivne tasakaalustus 100mA elemendi kohta — ühtlustab elementide laetuse taseme laadimise ajal, vältides kroonilist tasakaalustamatust, mis lühendab aku eluiga.
- Kolmekordne automaatne kaitse — kaitse ülelaadimise (4,2V ±0,03V), süvatühjenemise (3,2V ±0,1V) ja lühise eest ilma käsitsi sekkumiseta.
- 10 võimsat MOSFET-transistori — madal sisetakistus ja parem soojuseraldus võrreldes 6 MOSFET-iga moodulitega, tagades kiire reageerimise rikete korral.
- Kompaktne disain (paksus vaid 3,4 mm) — mahub mugavalt kitsastesse kohtadesse, nagu akutrellid, droonid või RC-mudelid.

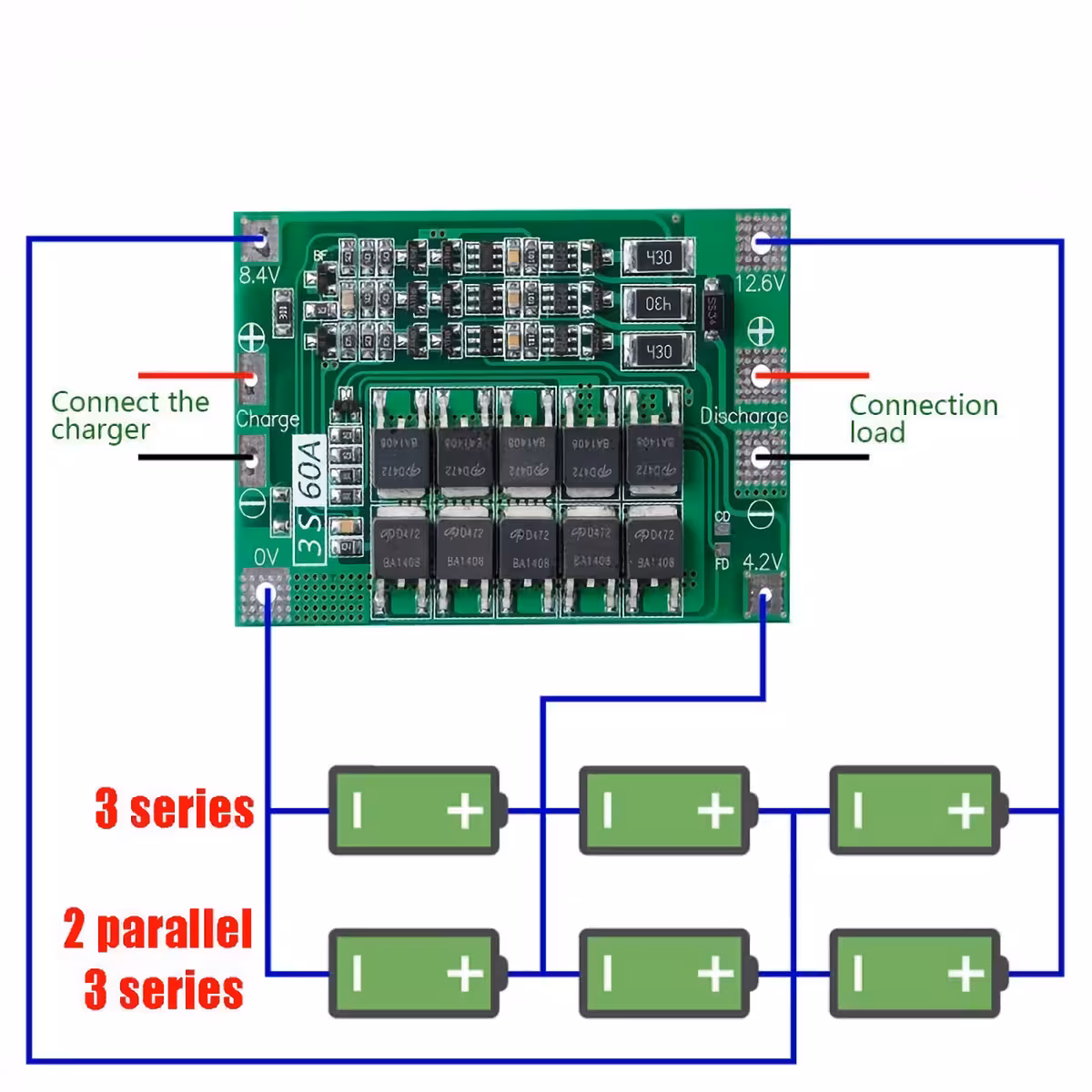

- Ühine port (B- / P- / C-) — võimaldab laadija ja koormuse ühendamist sama pordi kaudu, lihtsustades juhtmete paigaldust.
Tehnilised andmed ja jõudlus

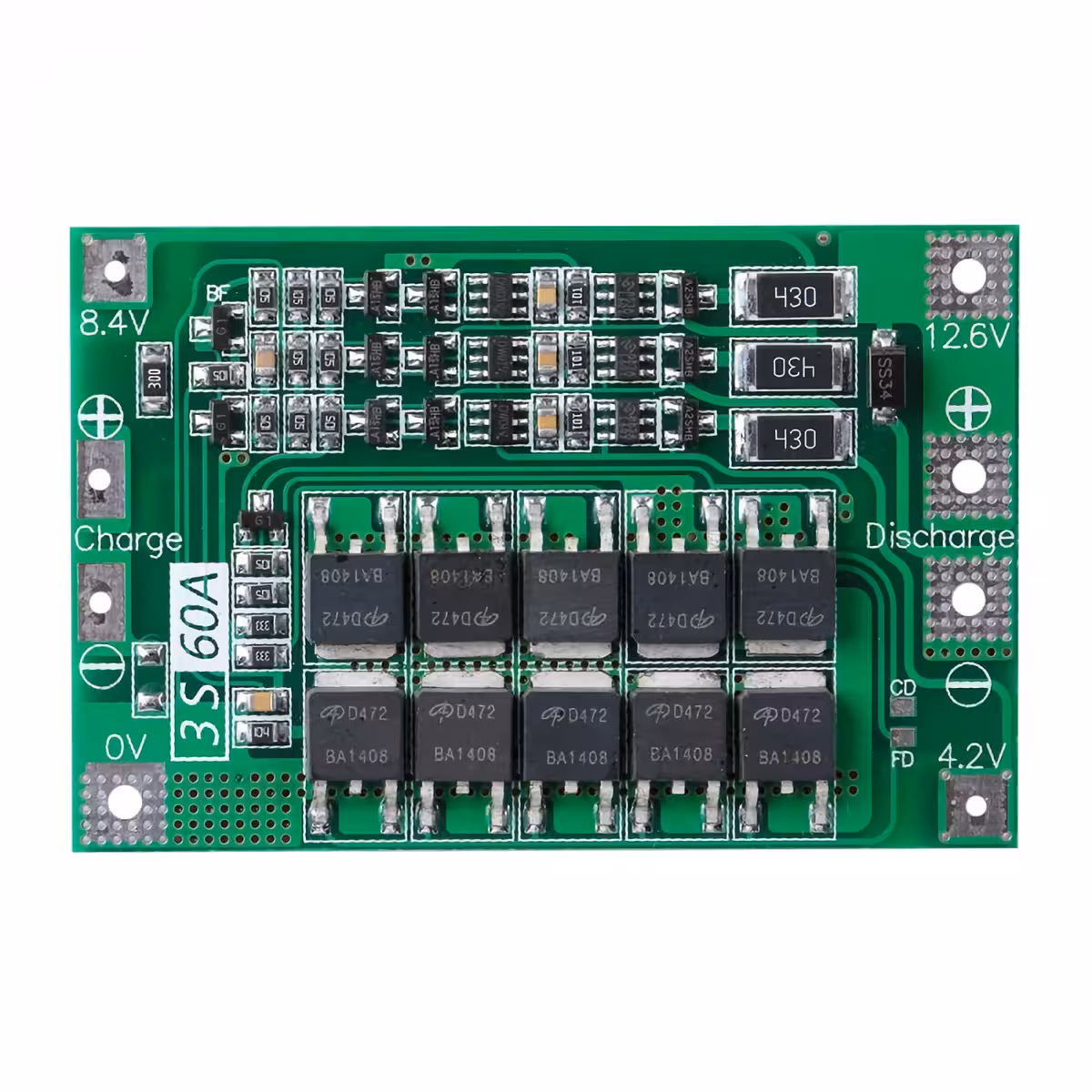

Moodul on ehitatud 10 sümmeetriliselt paigutatud MOSFET-transistori ümber, mis vähendab sisetakistust ja minimeerib energiakadu koormuse all. Kaitsepiirid on tehases kalibreeritud standardsete Li-Ion akude jaoks: 4,2V ülelaadimisel ja 3,2V süvatühjenemisel, tagades akude maksimaalse eluea ilma mahtuvust ohverdamata.
Passiivne tasakaalustussüsteem töötab laadimise ajal, hajutades liigse energia kõrgema pingega elementidest läbi spetsiaalsete takistite. Maksimaalne lubatud laadimisvool on 15A, mis ühildub enamiku turul olevate 3S-laadijatega. 20–30A tühjendusvoolu juures töötab moodul ilma lisajahutuseta; 60A piiri lähedal on soovitatav tagada piisav ventilatsioon.
| Parameeter | Väärtus / detailid |
|---|---|
| Aku konfiguratsioon | 3S (Li-Ion 18650) |
| Akupaki nimipinge | 14,8V (laadija väljund: 12,6V) |
| Maksimaalne laadimisvool | 15A |
| Maksimaalne tühjendusvool (pidev) | 60A |
| Maksimaalne tühjendusvool (tipp) | 70A |
| Ülelaadimiskaitse | 4,2V ± 0,03V elemendi kohta |
| Süvatühjenemiskaitse | 3,2V ± 0,1V elemendi kohta |
| Tasakaalustusvool | 100mA elemendi kohta |
| MOSFET-ide arv | 10 |
| Mõõtmed | 62 × 42 × 3,4 mm |
| Lühisekaitse | Jah (automaatne, taastub pärast koormuse eemaldamist) |
| Pordi topoloogia | Ühine port (B- / P- / C-) |
| Soovituslikud rakendused | Akutrellid, kruvikeerajad, droonid, RC-mudelid, robottolmuimejad, DIY |
Pakendi sisu
- 1 × BMS-moodul 3S 60A Li-Ion 18650 akudele
Korduma kippuvad küsimused
Kas see sobib kõigi 18650 akudega, olenemata mahtuvusest?
Jah. BMS-moodul 3S 60A ühildub kõigi 18650 Li-Ion elementidega, sõltumata nende mahtuvusest (mAh). Parima tulemuse saavutamiseks soovitame kasutada sama mudeli ja mahtuvusega elemente, kuna suured erinevused elementide vahel aeglustavad tasakaalustusprotsessi.
Mis juhtub lühise korral?
Moodul tuvastab lühise millisekunditega ja katkestab MOSFET-ide kaudu automaatselt vooluringi, kaitstes nii akut kui ka seadet. Pärast lühise põhjuse kõrvaldamist taastub töö automaatselt – käsitsi lähtestamist pole vaja.
Millist laadijat peaksin kasutama?
3S Li-Ion akupaki jaoks peab laadija väljundpinge olema täpselt 12,6V. Kasutage kindlasti spetsiaalset 3S-laadijat, millel on voolupiirang; vale laadija võib akusid kahjustada isegi koos BMS-mooduliga.
Kas suure koormuse korral on vaja jahutust?
20–30A voolutugevusel töötab moodul ilma lisajahutuseta. Kui kasutate seadet pikema aja vältel 60A piiri lähedal, soovitame MOSFET-idele lisada väikese jahutusradiaatori või tagada aktiivne õhutus, et vältida ülekuumenemist ja pikendada komponentide eluiga.
