XT60H pistikud – 5 paari kullatud kontaktidega, 0.5 mΩ takistusega suure voolutugevusega rakendustele
Halvad ühendused tähendavad kadusid: võimsuse langust, ülekuumenemist ja põlenud kontakte. Kui kasutad LiPo, LiFePO₄ või Li-Ion akusid voolutugevusel 30–60A, vajad XT60H pistikuid, mis ei vea alt. See 5-paariline komplekt (isane + emane) pakub kullatud vaskkontakte, vaid 0.5 mΩ sisetakistust ja kuni 120°C taluvat PA-nailonkorpust – ideaalne droonidele, elektritõukeratastele, elektrijalgratastele ja muudele RC-projektidele, kus töökindlus on esmatähtis.
Märkus: XT60H pistikud on mehaaniliselt ja elektriliselt täielikult ühilduvad standardsete XT60 pistikutega – neid saab omavahel kombineerida ilma muudatusteta.
Miks valida just see mudel? (Peamised eelised):
- Kullatud vaskkontaktid — kontaktitakistus vaid 0.5 mΩ, puudub ajapikku tekkiv oksüdeerumine, erinevalt klassikalise XT60 tinutatud variantidest.
- 60A pidev voolutugevus (MC) — toetab elektritõukerataste ja -jalgrataste akusüsteeme ilma pistiku ülekuumenemiseta.
- Polaarsuskaitse — asümmeetriline kuju muudab valesti ühendamise võimatuks, välistades lühise või BMS-i kahjustamise riski.
- 1000 ühendustsüklit — 3 kg kinnitusjõud hoiab ühenduse kindlana ka pärast sadu lahti- ja kokkuühendamisi.
- Töökindel vahemikus -20°C kuni +120°C — PA-nailonist korpus ei deformeeru ka ekstreemsetes talvetingimustes ega kuumade mootorite läheduses.

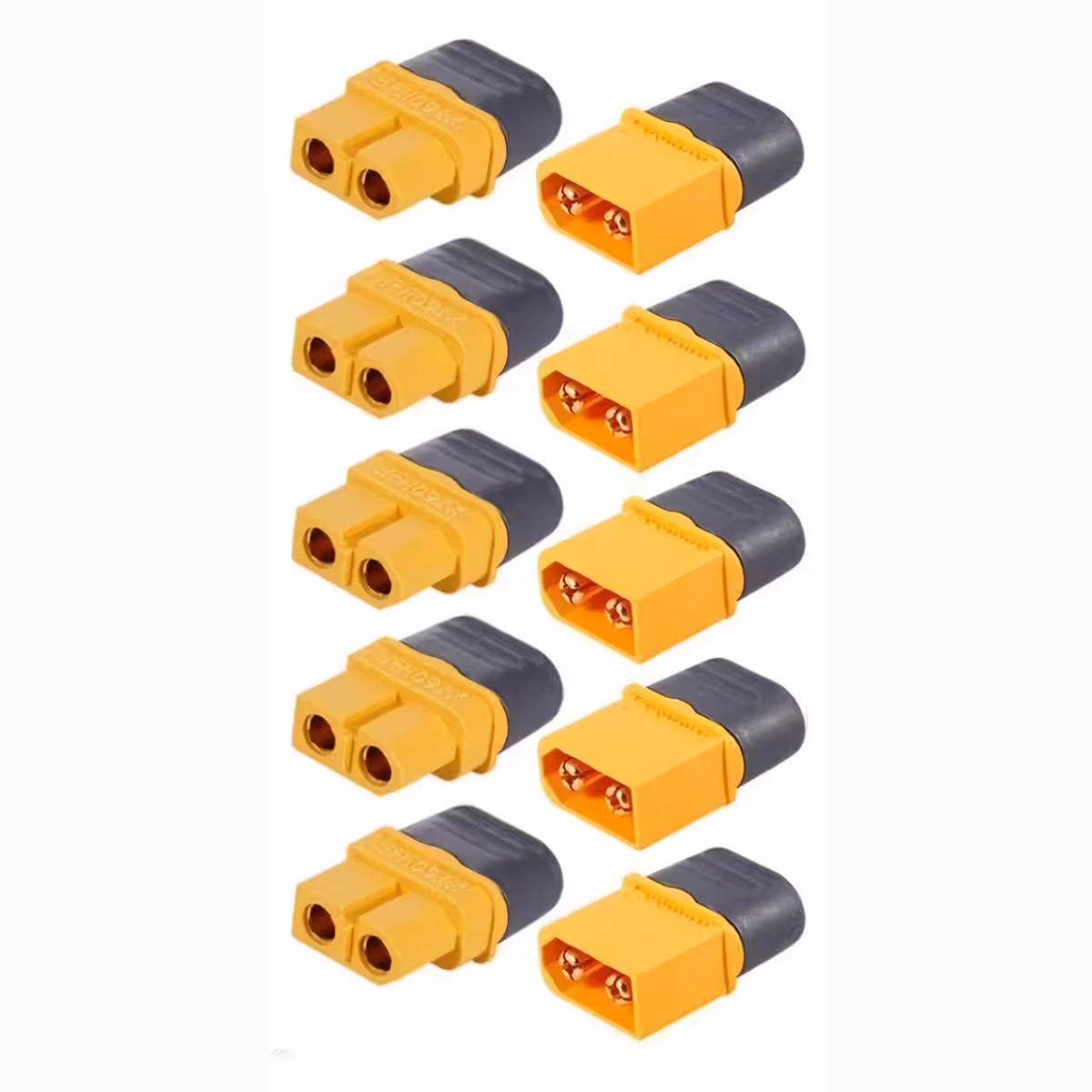

- 5 paari komplektis — piisav mitme projekti jaoks korraga või varuosadeks.
Detailid ja jõudlus
Kullatud vaskvedruga kontaktisüsteem tagab tugeva 3 kg kinnitusjõu – ühendus ei tule lahti ka tugeva vibratsiooni korral, näiteks elektritõukerattal või agressiivsel droonilennul. 0.5 mΩ sisetakistus tähendab, et 60A juures on võimsuskadu pistikus alla 2W – see on praktiliselt olematu võrreldes odavate variantidega, mille takistus on 5–10 mΩ. Soovitatav 12AWG kaabel on täpselt dimensioneeritud maksimaalse voolutugevuse jaoks ja 7.72 g kaal ühe pistiku kohta teeb selle sobivaks ka rakendustesse, kus iga gramm loeb.

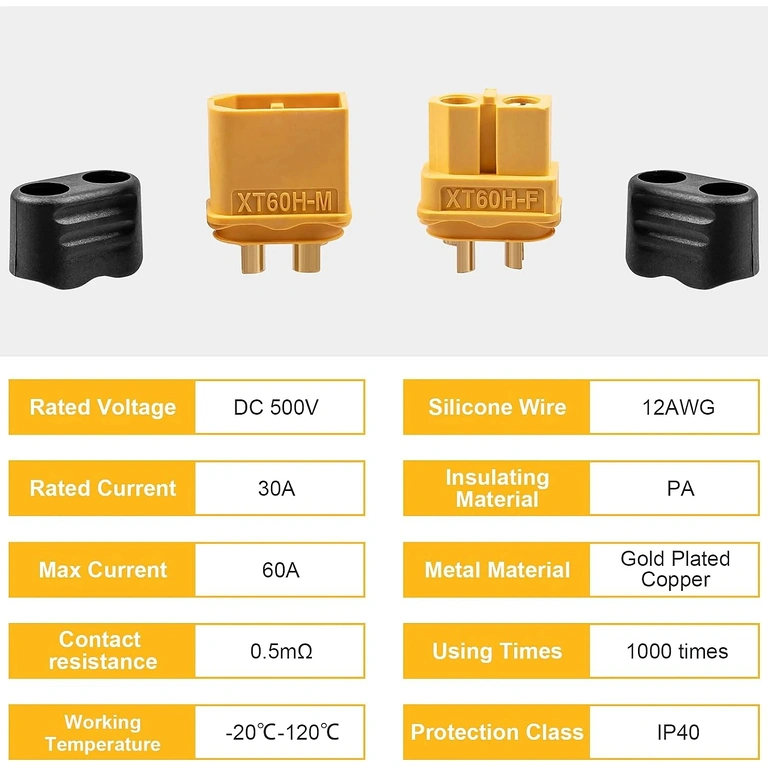

| Parameeter | Väärtus / Detail |
|---|---|
| Pistiku tüüp | XT60H isane + emane |
| Sisemise kontakti materjal | Kullatud vask |
| Korpuse materjal | Nailon / kuumakindel PA |
| Sisetakistus | 0.5 mΩ |
| Maksimaalne voolutugevus (RC) | 30A |
| Maksimaalne voolutugevus (MC/pidev) | 60A |
| Töötemperatuur | -20°C ~ +120°C |
| Kaal (üks pistik) | 7.72 g |
| Tõmbejõud | 3 kg / 600s |
| Soovitatav kaabel | 12AWG |
| Eluiga | Kuni 1000 ühendustsüklit |
| Aku ühilduvus | LiPo, LiFePO₄, Li-Ion |
| Pistiku ühilduvus | Standardne XT60 (mehaaniline ja elektriline) |

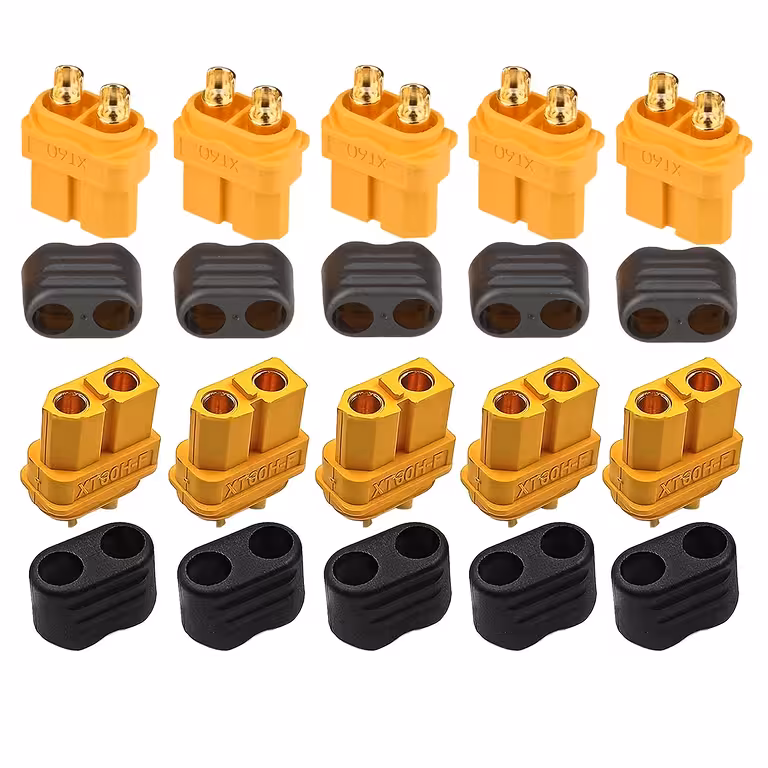

Pakendi sisu

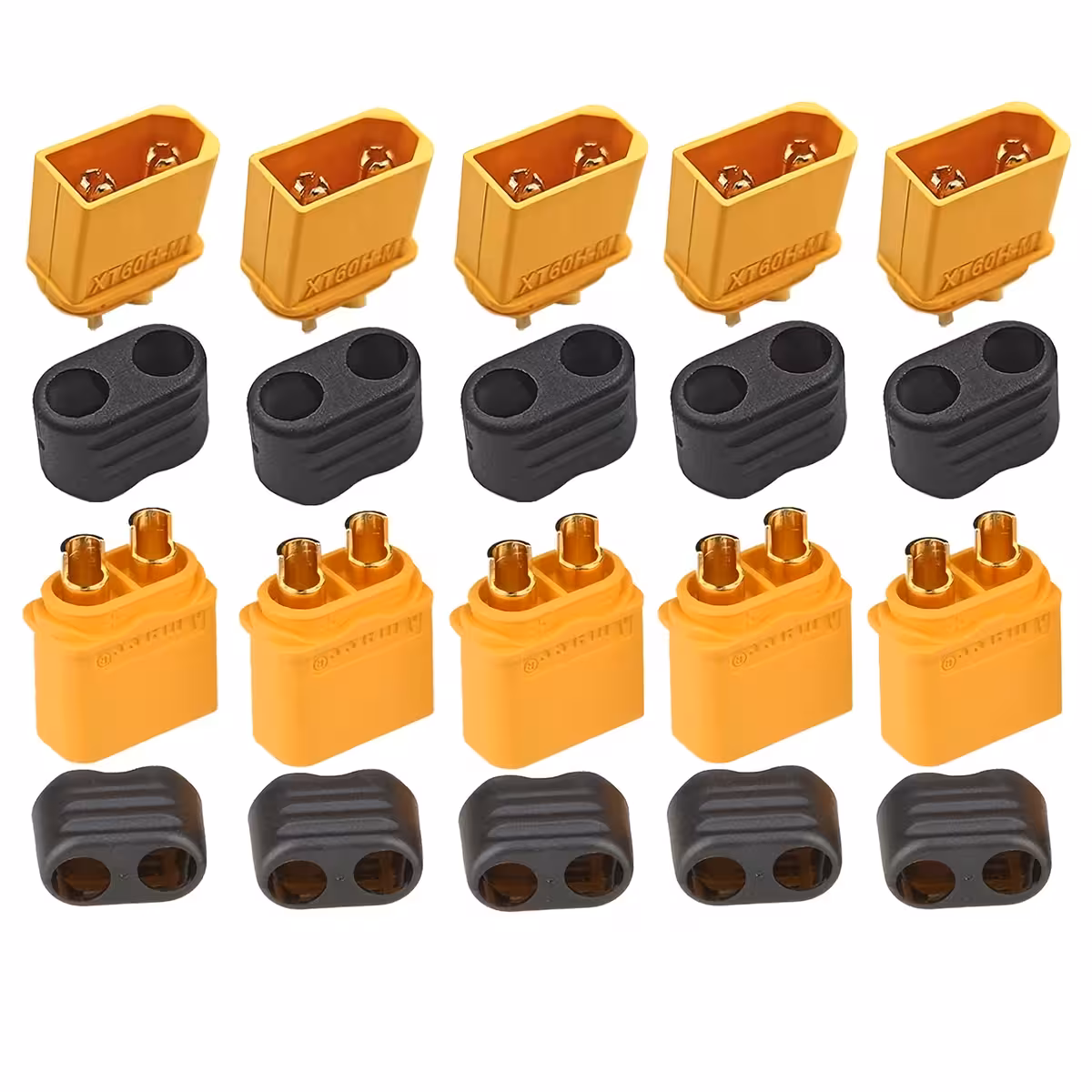

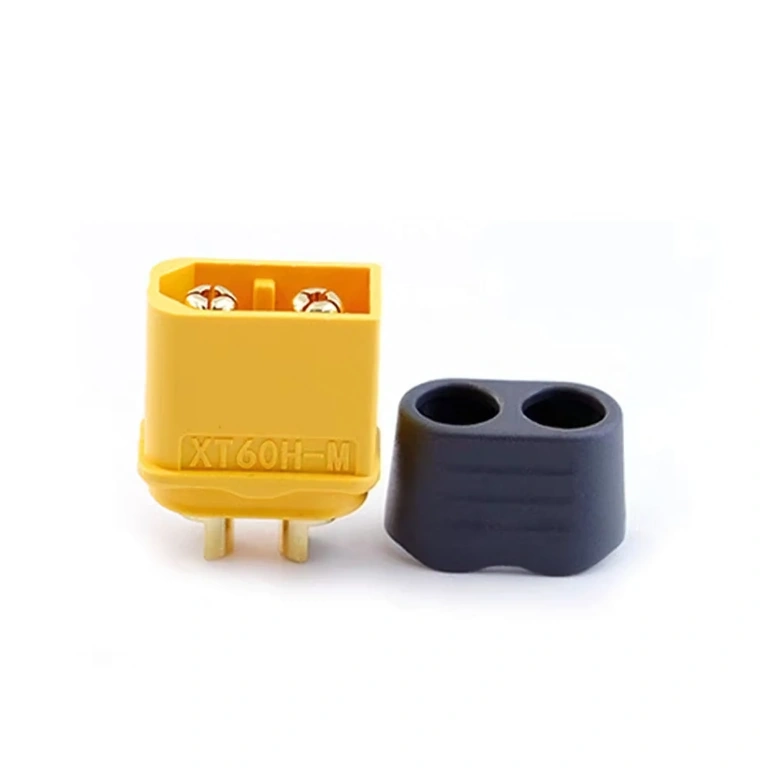

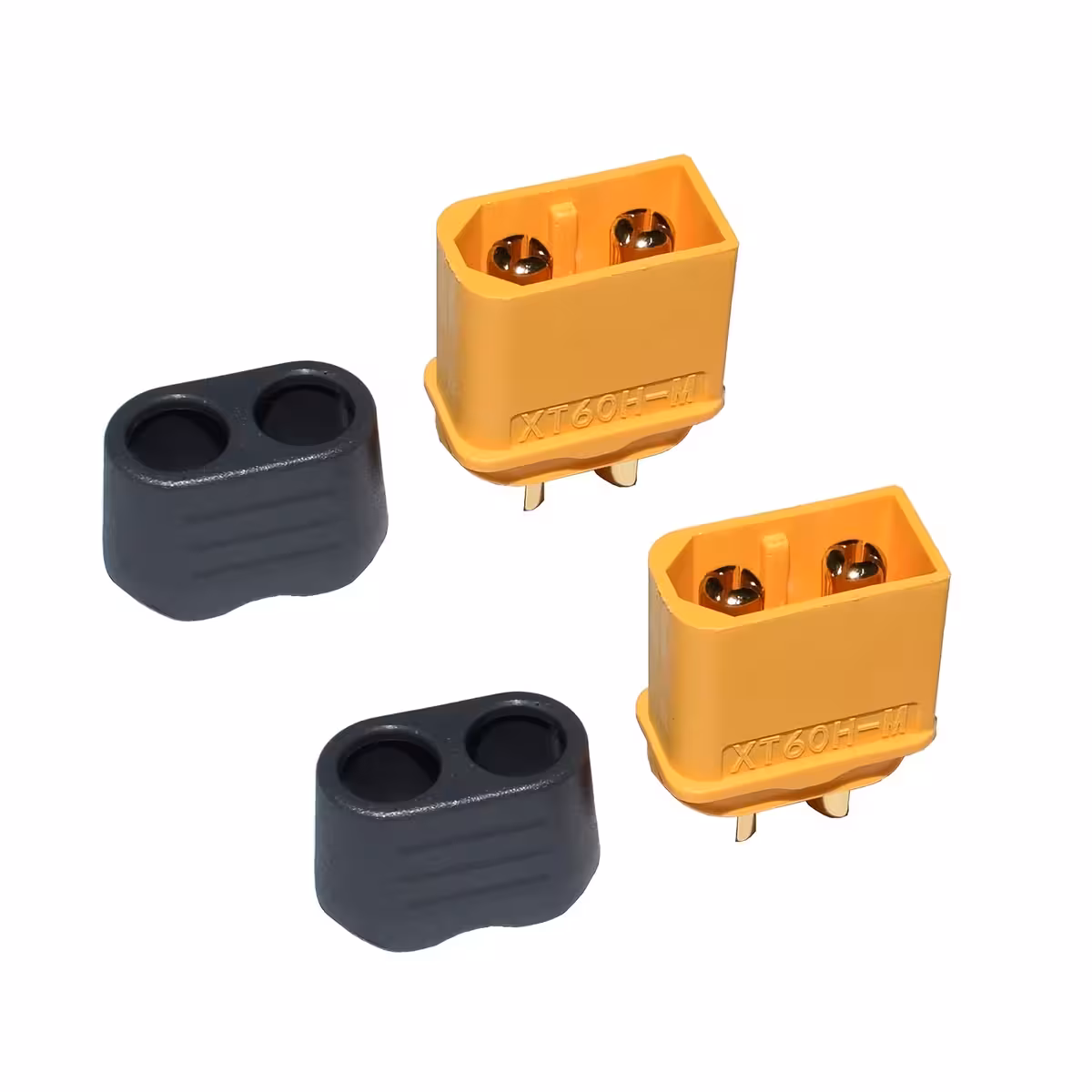

- 5 x XT60H isane pistik (male)

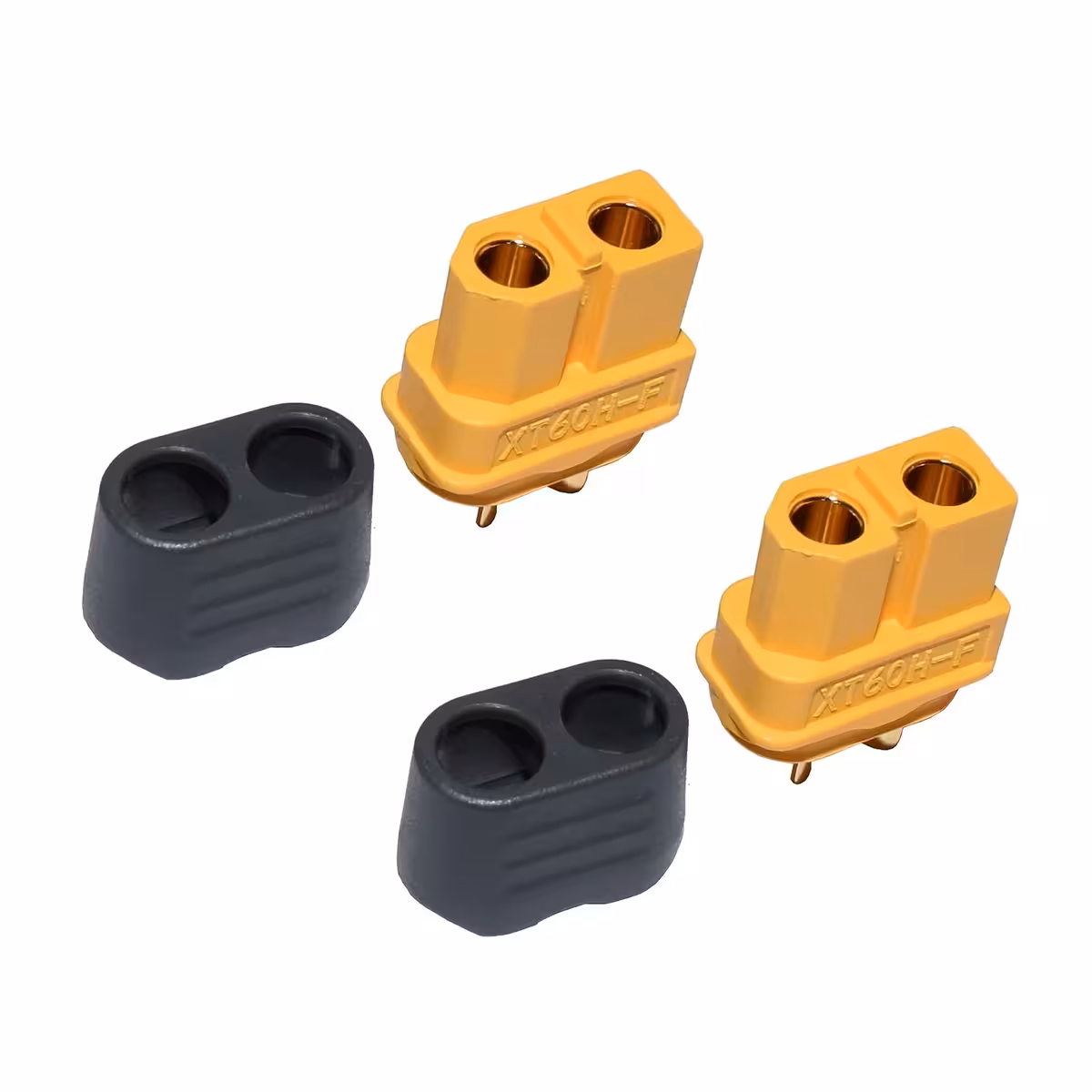

- 5 x XT60H emane pistik (female)
Korduma kippuvad küsimused
Mis on tegelik vahe XT60 ja XT60H vahel?
XT60H-l on kullatud vaskkontaktid, samas kui klassikalisel variandil on tinutatud vask. Tulemuseks on väiksem sisetakistus, praktiliselt olematu oksüdeerumine ja kuumakindlam PA-nailonist korpus. Mõlemad pistikud on omavahel täielikult ühilduvad.
Kas need sobivad ka LiFePO₄ või Li-Ion akudele, mitte ainult LiPo-le?
Jah. XT60H pistik on universaalne kõikidele liitiumakude tüüpidele: LiPo, LiFePO₄ ja Li-Ion, sealhulgas BMS-süsteemides. Ühilduvus sõltub tööpingest ja voolutugevusest, mitte aku keemilisest koostisest.
Millise ristlõikega kaablit peaksin nende pistikutega kasutama?
Soovitatav on 12AWG kaabel, mis on mõeldud 60A pidevaks voolutugevuseks. RC-rakendustes, kus voolutugevus jääb alla 30A, võib kasutada ka 14AWG kaablit, kuid maksimaalse termilise ohutuse tagamiseks soovitame 12AWG-d.
Kuidas XT60H pistikuid õigesti kaabli külge joota?
Kasutage vähemalt 60W jootekolbi ja räbustiga jootetina. Sisestage kooritud kaabel pistiku avasse, lisage jootetina ja kuumutage ühtlaselt, kuni tina on täielikult sulanud. Töötage kiiresti – liigne kuumus võib nailonkorpust deformeerida.
