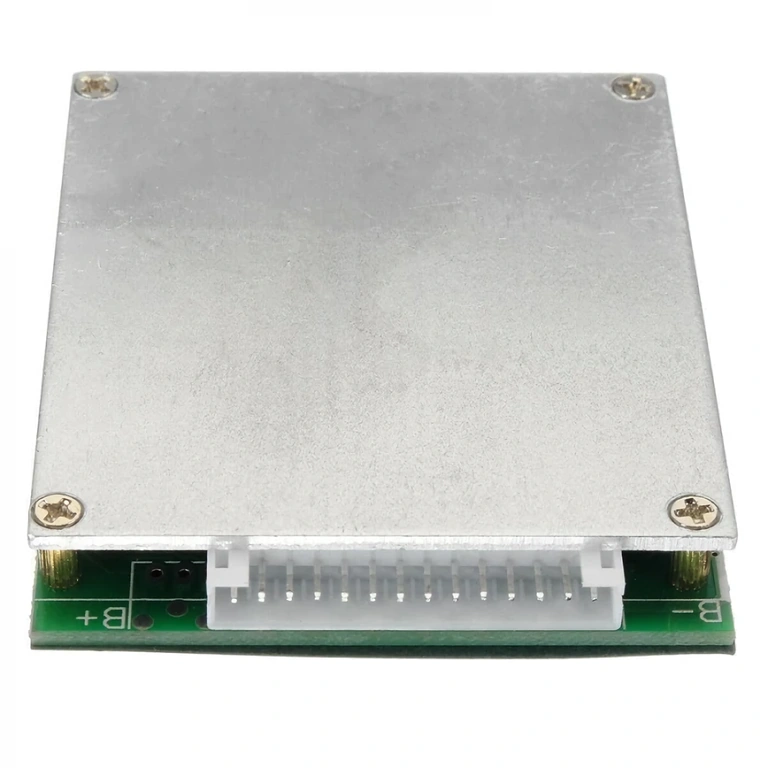

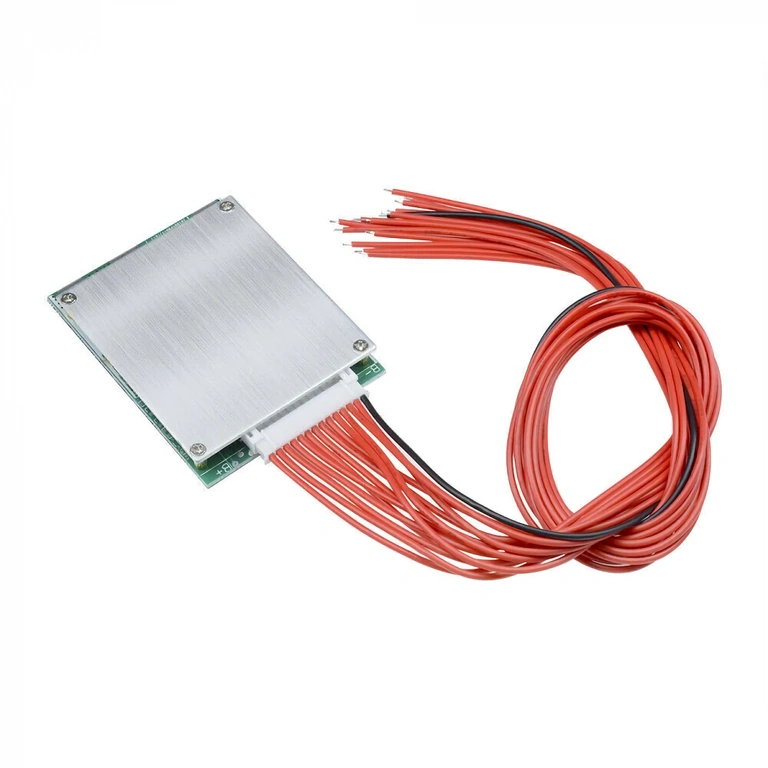

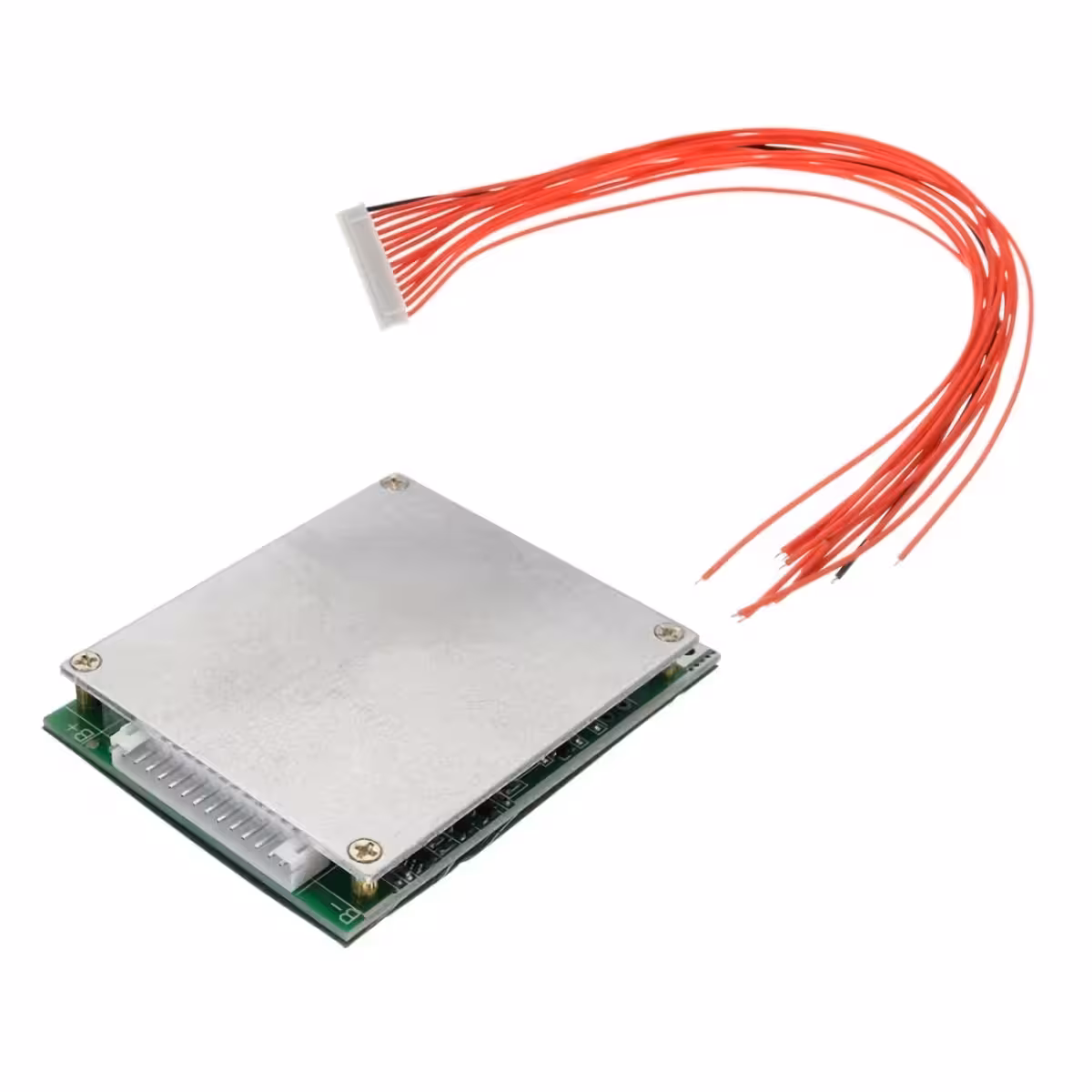

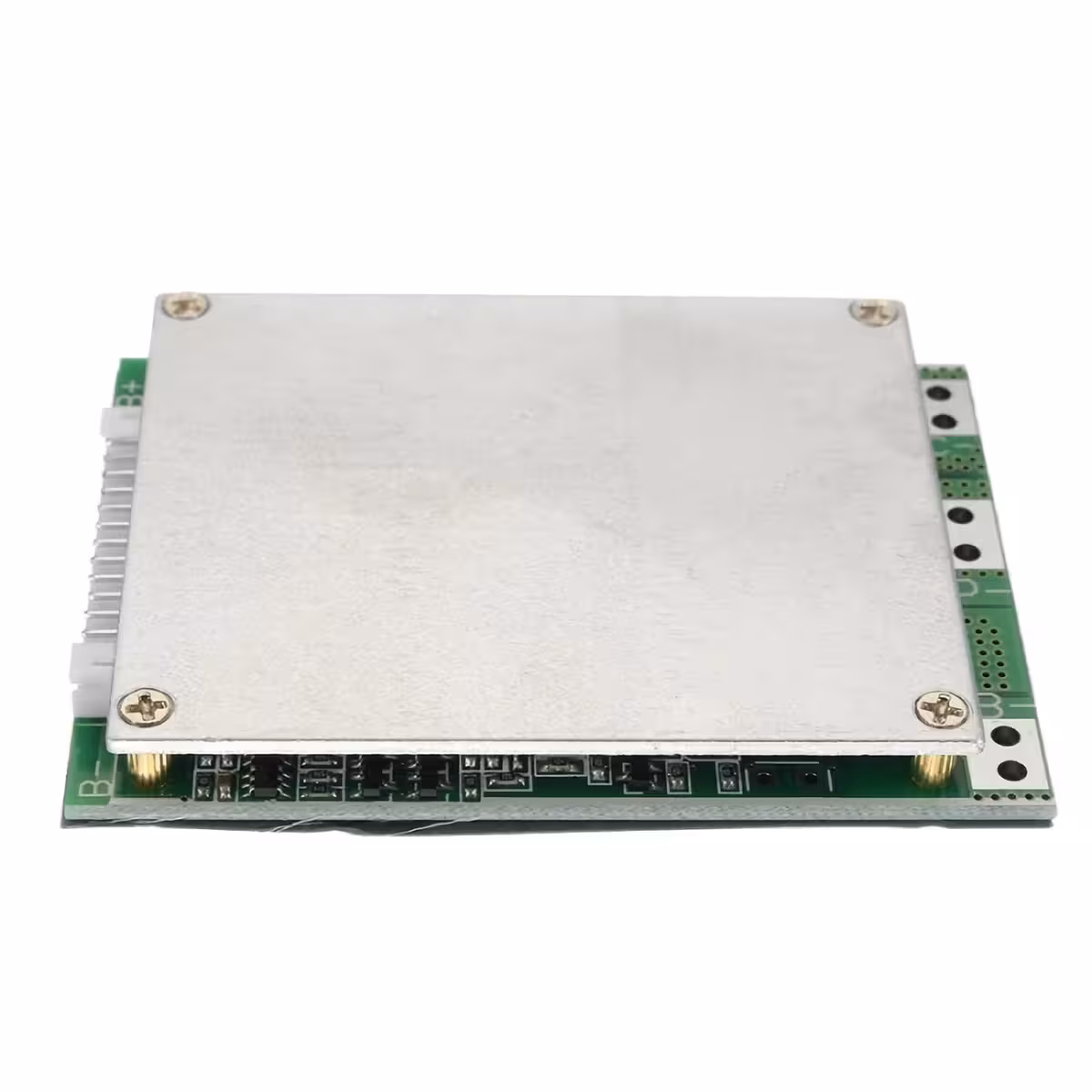

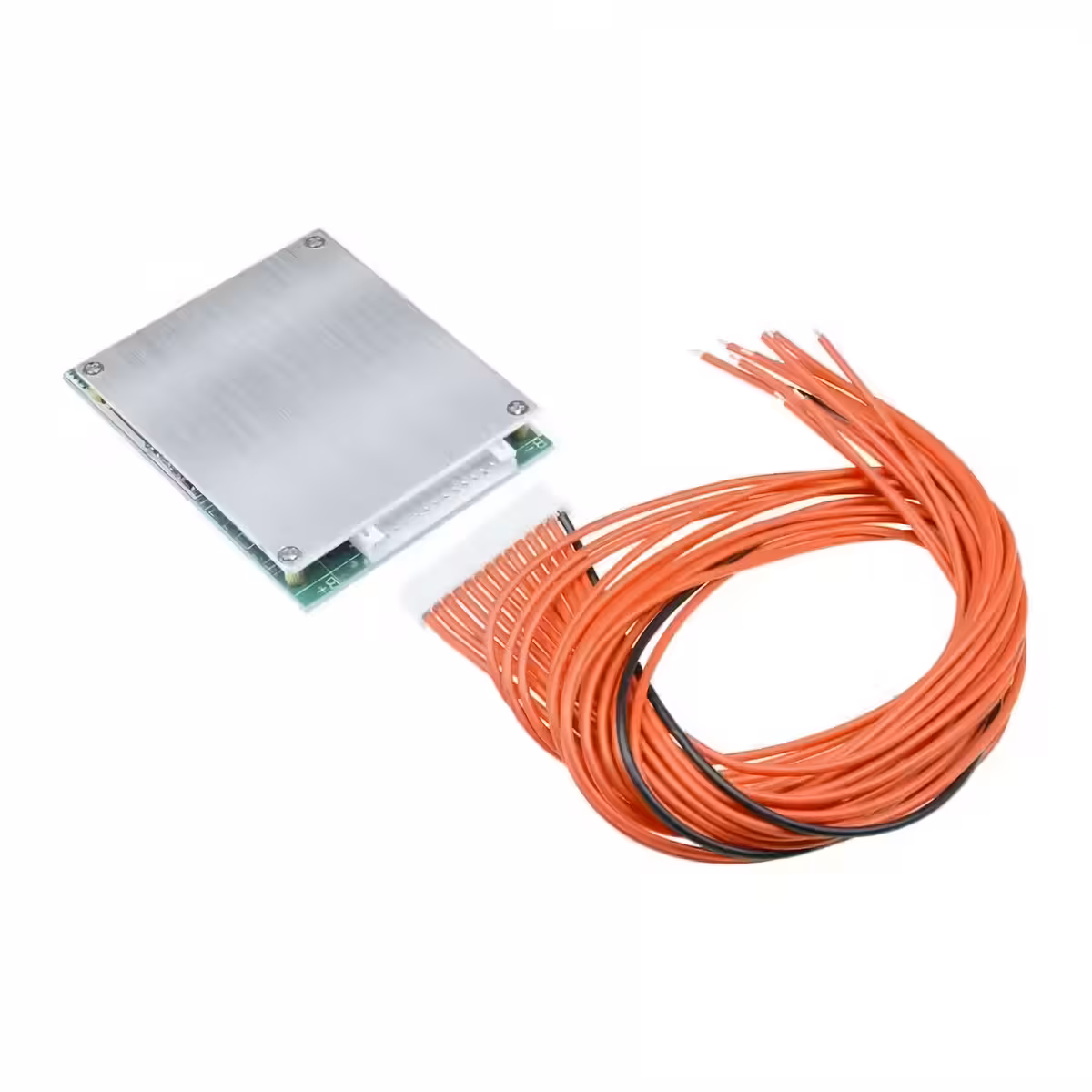

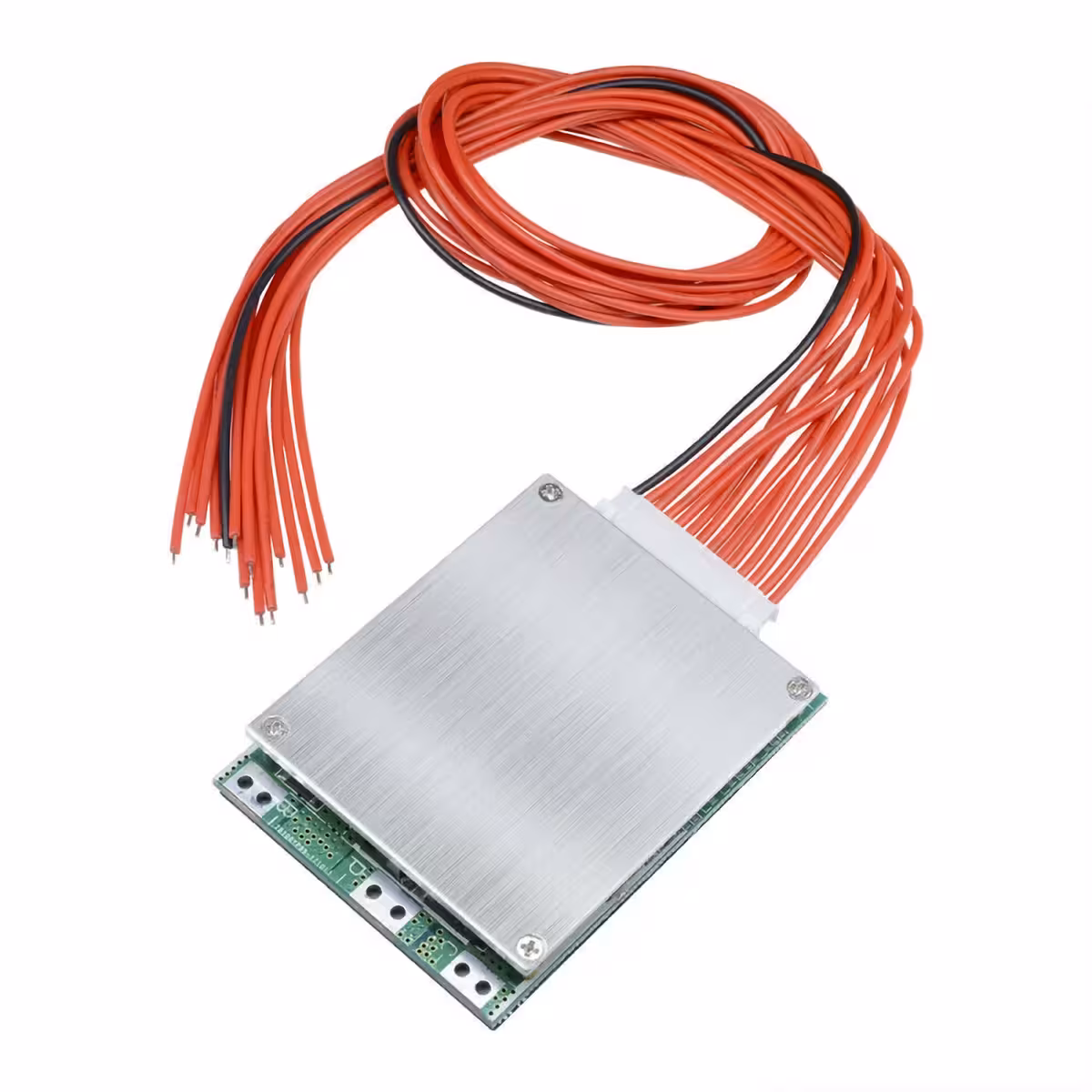

13S 48V 35A BMS-moodul aktiivse tasakaalustamisega – täielik kaitse sinu Li-Ion akupakile
Kas ehitad 48V akupakki ja soovid vältida elementide ülelaadimist, lühiseid või süvatühjenemist? Kvaliteetne 13S BMS-moodul ei paku ainult turvalisust, vaid pikendab märgatavalt kogu akupaki eluiga. See tasakaalustab elemente reaalajas, talub kuni 100A käivitusvoolu ning tänu kompaktsele disainile mahub see mugavalt ka kitsastesse akukorpustesse.
Märkus: Moodul on mõeldud kasutamiseks eranditult 13S Li-Ion akukonfiguratsioonides. Ära kasuta seda kahjustatud, suure sisetakistusega elementidega ega muudes seeriakonfiguratsioonides.
Miks valida just see mudel? (Peamised eelised):
- Aktiivne tasakaalustamine (60 mA elemendi kohta) — aktiveerub automaatselt, kui elementide vaheline pingeerinevus ületab 0,1V, hoides ära akupaki enneaegse kulumise.
- 100A hetkeline voolutugevus — talub probleemideta 1000W mootori käivitusvoolu ilma kaitsetasemeid asjatult rakendamata.
- 120A ülevoolukaitse — lülitab lühise või ülekoormuse korral voolu välja millisekunditega, vältides püsivaid kahjustusi.
- 35A pidev tühjendusvool — piisav võimsus 500W–1500W mootoritele 48V süsteemides tavakasutuse juures.

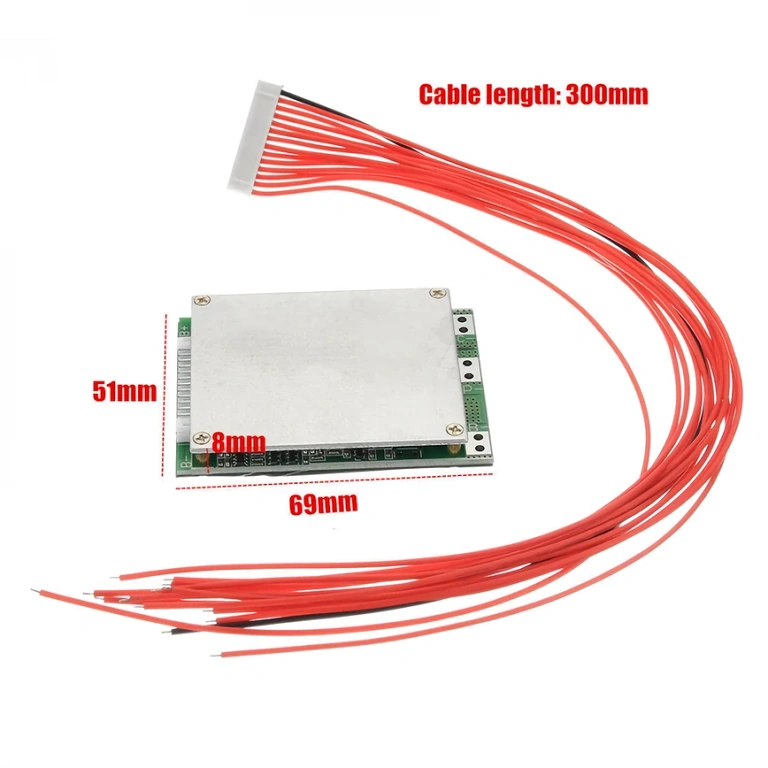

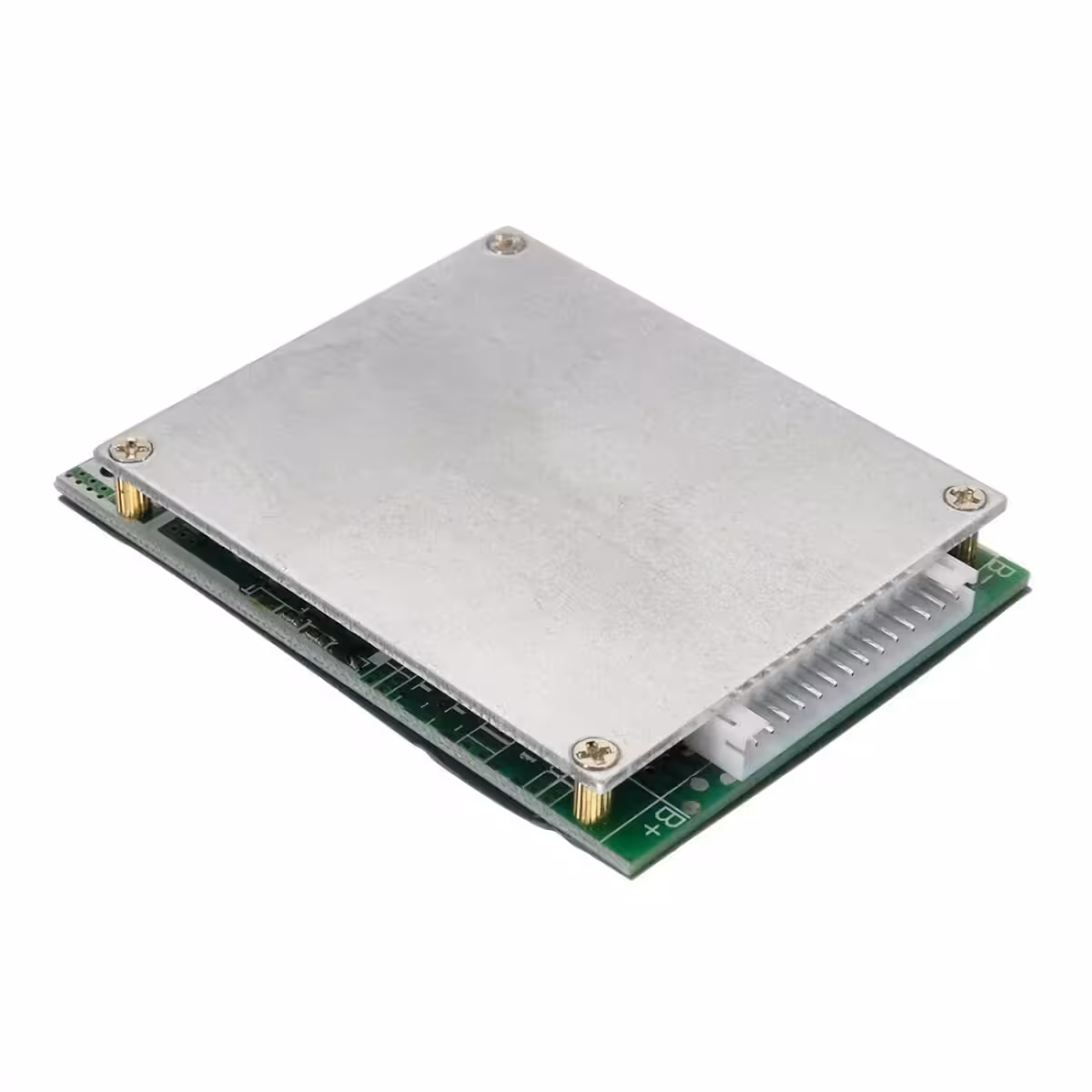

- Kompaktne suurus (69 x 51 x 8 mm) — sobib peaaegu igasse DIY-akukorpusesse või elektritõukeratta akupakki ilma muudatusteta.
- Eraldi C- ja P- pordid — laadimine ja tühjendamine on sõltumatud, vältides häireid laadija ja koormuse vahel.
- 300 mm kaabel komplektis — mugav pikkus otseühenduseks ilma lisapikendusteta.
Tehnilised andmed ja jõudlus
Moodul toetab 54,6V DC laadimispinget (13 elementi × 4,2V), pakkudes 35A pidevat tühjendusvoolu ja kuni 100A hetkelist voolutugevust, mis on hädavajalik elektrimootori kiirendamisel. Laadimisvool on piiratud 8A-ga, olles ühilduv kõigi standardsete 48V Li-Ion laadijatega.
Alapingekaitse rakendub 2,8V juures elemendi kohta, peatades tühjenemise enne, kui elemendi keemiline struktuur pöördumatult kahjustub. Maksimaalne lubatud pinge elemendi kohta on 4,28V (tolerants ±0,05V), tagades ohutu laadimise ka vähem täpsete laadijatega.
| Parameeter | Väärtus / Detailid |
|---|---|
| Elementide konfiguratsioon | 13S (Li-Ion 18650) |
| Nominaalpinge | 48V |
| Laadimispinge | 54,6V DC (13 × 4,2V) |
| Pidev laadimisvool | 8A |
| Pidev tühjendusvool | 35A |
| Hetkeline tühjendusvool | 100A |
| Max pinge elemendi kohta | 4,28 ± 0,05V |
| Min tühjenduspinge elemendi kohta | 3 ± 0,1V |
| Alapingekaitse (rakendumine) | 2,8 ± 0,08V |
| Tasakaalustusvool | 60 ± 5 mA |
| Tasakaalustuslävi (pinge vahe) | > 0,1V elementide vahel |
| Lühisekaitse | Jah (automaatne väljalülitus) |
| Ülevoolukaitse (rakendumine) | 120 ± 5A |
| Mooduli mõõtmed | 69 × 51 × 8 mm |
| Kaabli pikkus | 300 mm |
| Ühilduvad akud | Li-Ion 18650 |

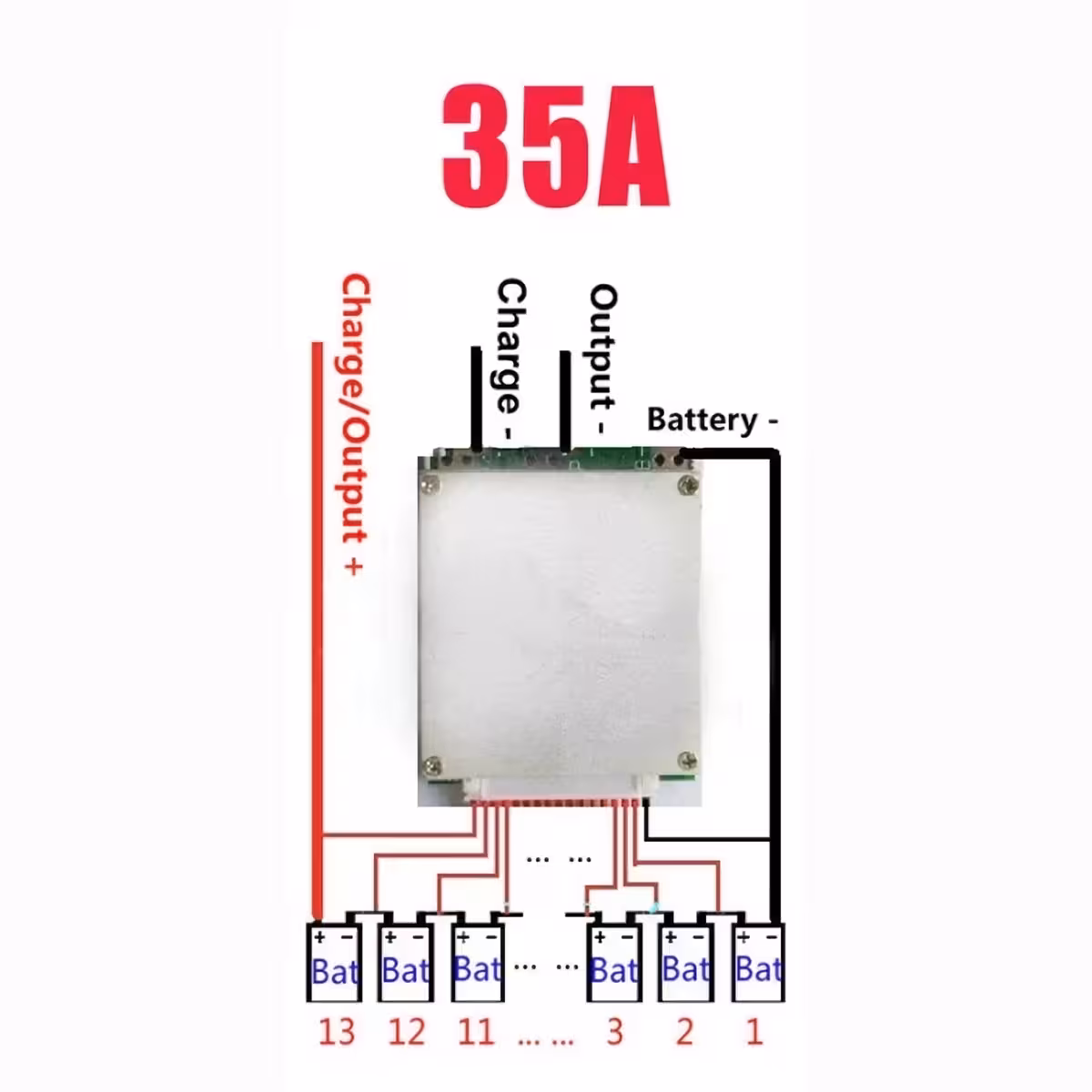

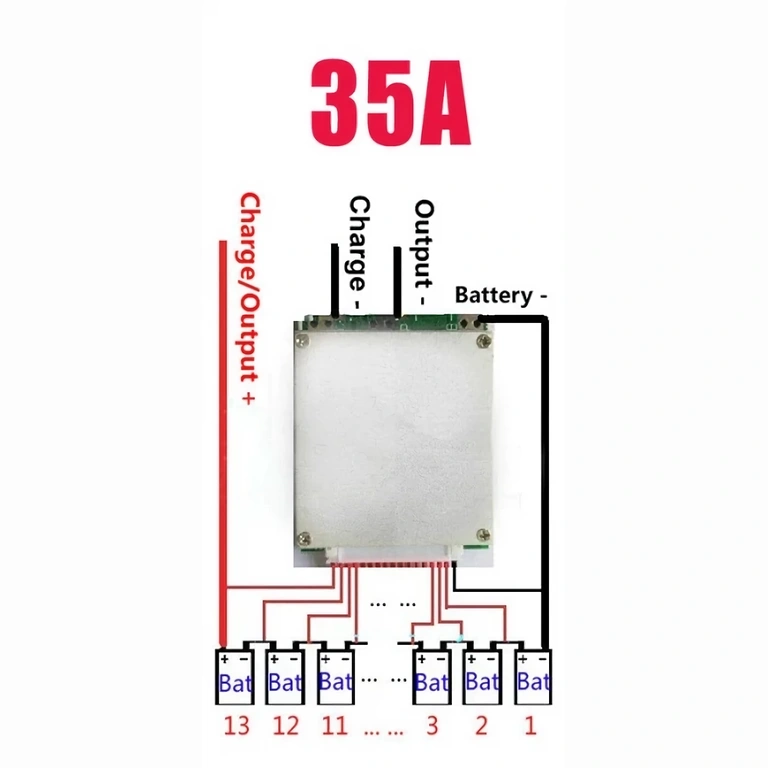

Kasutusjuhend
- Veendu, et akupaki konfiguratsioon on täpselt 13 elementi jadamisi (13S). Muu konfiguratsioon võib mooduli jäädavalt rikkuda.
- Ühenda balansseerimisjuhtmed (B-) akupaki miinusklemmiga, seejärel ühenda üksikud elemendijuhtmed järjekorras esimesest kuni kolmeteistkümnendani.
- Ühenda P- (Pack Minus) koormuse või väljundsüsteemi miinusklemmiga.
- Ühenda C- (Charge Minus) 54,6V laadija miinusklemmiga.
- Esimesel laadimisel kontrolli multimeetriga, et iga elemendi pinge jääb vahemikku 2,8V kuni 4,28V.
- Automaatne tasakaalustamine toimub laadimise ajal ilma kasutaja sekkumiseta.
- Kui ülevoolu- või lühisekaitse rakendub, kõrvalda rike ja ühenda toide uuesti, et moodul lähtestada.

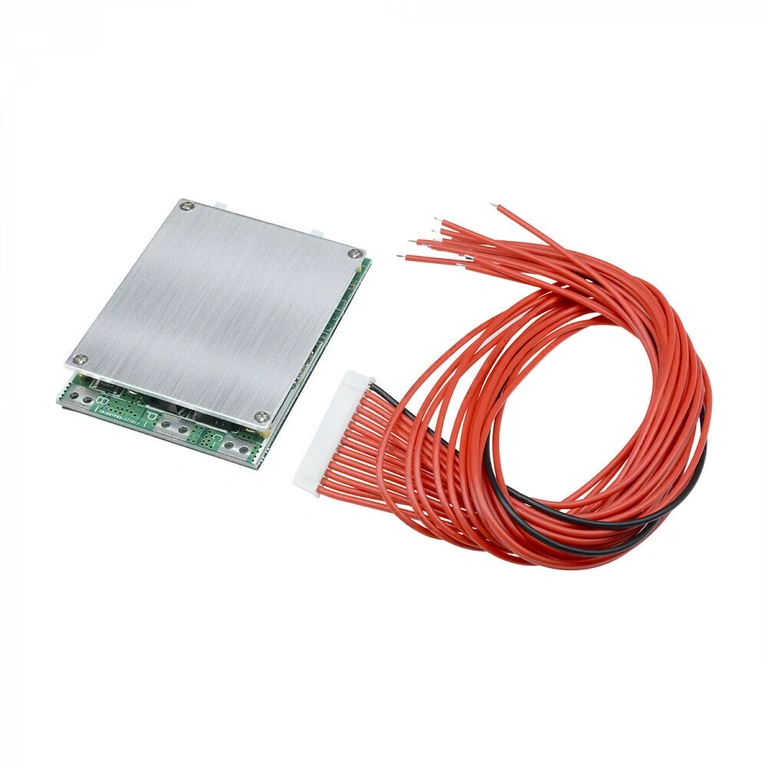

Komplekti sisu
- 1× 13S 48V 35A BMS-moodul aktiivse tasakaalustamisega
- 1× Ühenduskaabel (300 mm)
Korduma kippuvad küsimused
Kas see ühildub Samsungi, LG või Panasonicu elementidega?
Jah. Moodul töötab kõigi standardsete 18650 Li-Ion elementidega (nominaalpinge 3,6–3,7V), olenemata tootjast (Samsung, LG, Panasonic, Sony/Murata jne). Ainus tingimus on 13S konfiguratsioon.
Kas saan seda kasutada 500W või 1000W tõukerattal?
Jah. 48V 500W mootor tarbib tavarežiimil ~10–12A ja 1000W mootor ~20–22A. Mooduli 35A pidev ja 100A hetkeline voolutugevus tagavad piisava varu ka tõusudel sõitmiseks.
Mis juhtub, kui element tühjeneb alla lubatud piiri?
Moodul lülitab väljundi automaatselt välja, kui mõne elemendi pinge langeb alla 2,8V, kaitstes akut pöördumatu kahjustuse eest. Enne uuesti kasutamist tuleb defektne element välja vahetada.
Kas moodul vajab jahutust?
Alla 25A pideva voolutugevuse juures pole eraldi jahutust vaja. Kui kasutad moodulit pikemat aega 35A piiri lähedal, taga mooduli ümber piisav õhuringlus – mõnemillimeetrine vaba ruum on enamasti piisav.
Kas see toetab samaaegset laadimist ja tühjendamist (ühine port)?
Ei. Moodulil on eraldi pordid: C- laadija jaoks ja P- koormuse jaoks. Ühenda klemmid vastavalt otstarbele – need ei ole omavahel vahetatavad.
