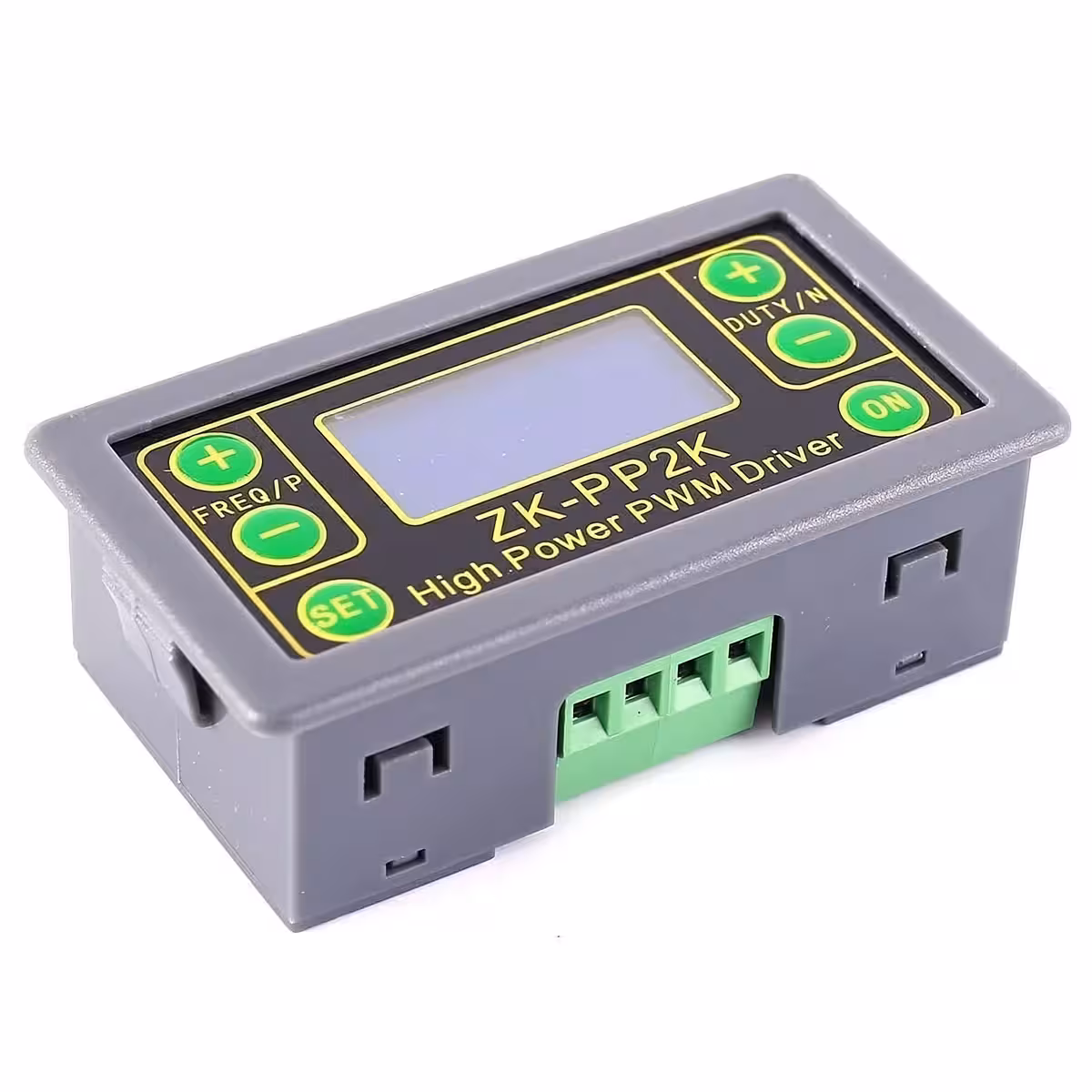

PWM-kontroller 5V–24V 8A — sageduse, impulsside ja mootori kiiruse juhtimine ühest moodulist
Kas vajad lahendust mootori pöörlemiskiiruse reguleerimiseks, täpse signaali genereerimiseks või ajastatud protsesside automatiseerimiseks? See 5V–24V 8A PWM-kontrolleri moodul saab kõigega hakkama ilma tarkvara, arvuti või keeruliste seadistusteta. Kaks töörežiimi — PWM ja PULSE — katavad kõik vajadused alates kiirest prototüüpimisest kuni korduvate tööstuslike rakendusteni.

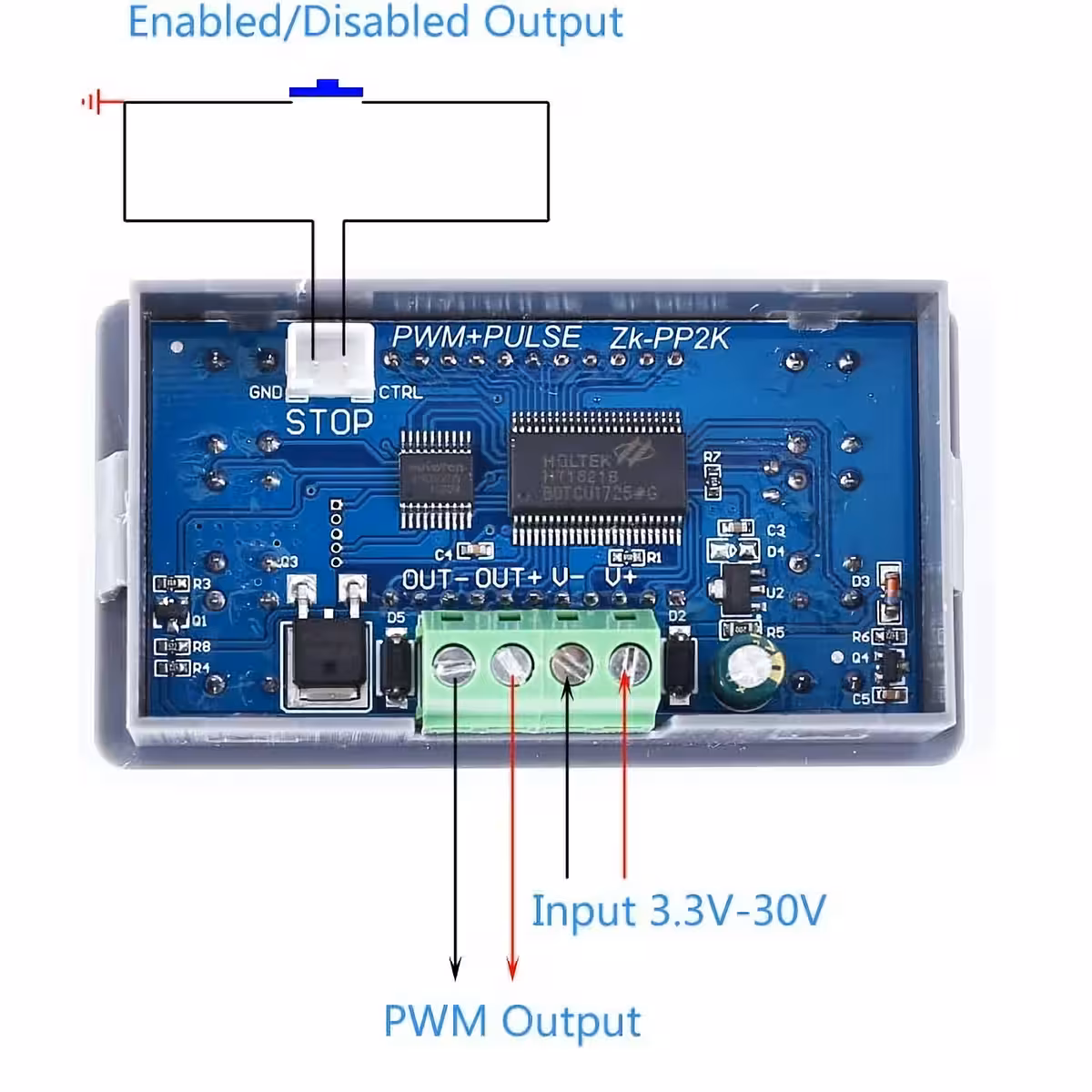

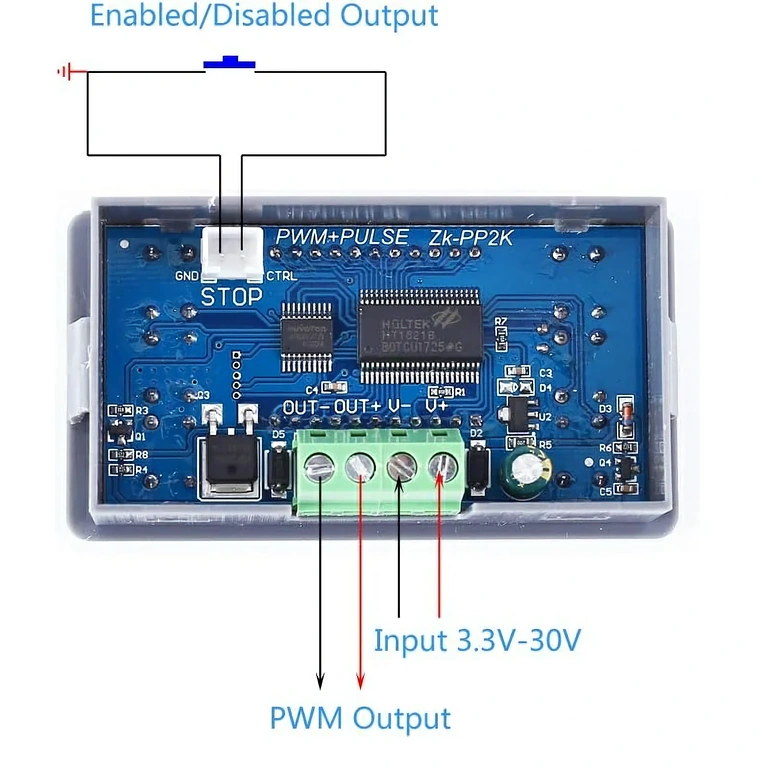

Märkus: Moodul toetab toitepinget vahemikus 3,3V–30V DC, kuid mootorite või muude koormuste juhtimisel on soovitatav kasutada 5V–24V vahemikku, jälgides väljundvoolu piirangut 8A.
Miks valida just see mudel? (Peamised eelised):
- Reguleeritav sagedus 1Hz–150KHz — sobib nii aeglasteks ajastusteks kui ka kiireteks signaalideks harjadeta mootorite juhtimisel või madalsageduslikes RF-rakendustes.
- Töötsükkel (duty cycle) 0–100% peenhäälestusega — võimaldab koormuse täielikku väljalülitamist, maksimaalset võimsust või mis tahes vahepealset taset.
- Tsükliline taimer 0,001-sekundilise täpsusega — seadista sisselülitusaeg, väljalülitusaeg, viivitus ja täpne impulsside arv (1–9999 või lõpmatu).
- 8A väljundvool — piisav keskmise võimsusega alalisvoolumootorite, 12V/24V solenoidklappide või kuni 192W (24V juures) LED-ribade juhtimiseks.
- Otsene programmeerimine moodulilt — spetsiaalsed nupud ja integreeritud LCD-ekraan tähendavad, et sa ei vaja draivereid, sülearvutit ega teeke.
- Püsimälu — seaded salvestatakse automaatselt, nii et pärast taaskäivitamist on kõik parameetrid täpselt nii, nagu need jätsid.
- Töötemperatuur −20°C … +85°C — sobib kasutamiseks töökojas, välistingimustes või automaatikakilpides ilma kliimapiiranguteta.
Üksikasjad ja jõudlus
PWM-režiimis saad sagedust ja töötsüklit sõltumatult reguleerida — väljund on pidevalt aktiivne, mis on ideaalne alalisvoolumootori kiiruse reguleerimiseks või LED-valguse hämardamiseks. PULSE-režiimis määrad täieliku järjestuse: impulsi laiuse, pausi pikkuse, käivitusviivituse ja tsüklite koguarvu. Pärast tsükli lõppu naaseb väljund automaatselt 0V peale — ilma järelevalve ja käsitsi sekkumiseta.

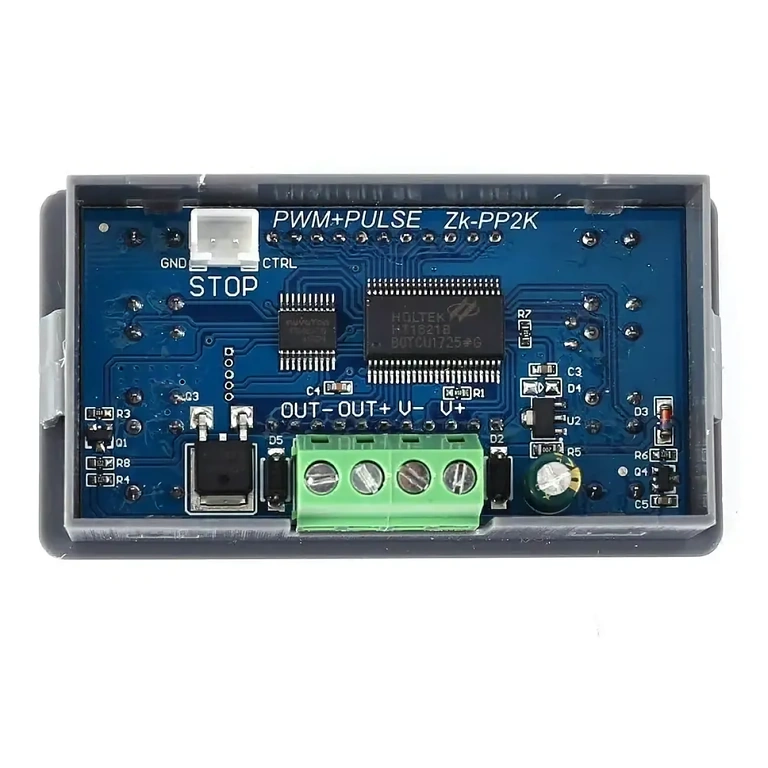

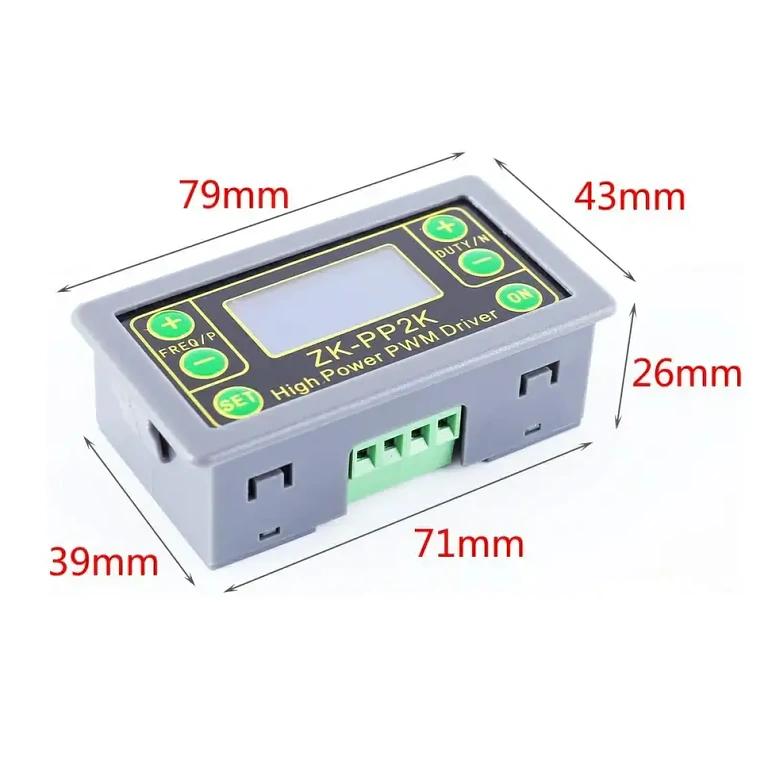

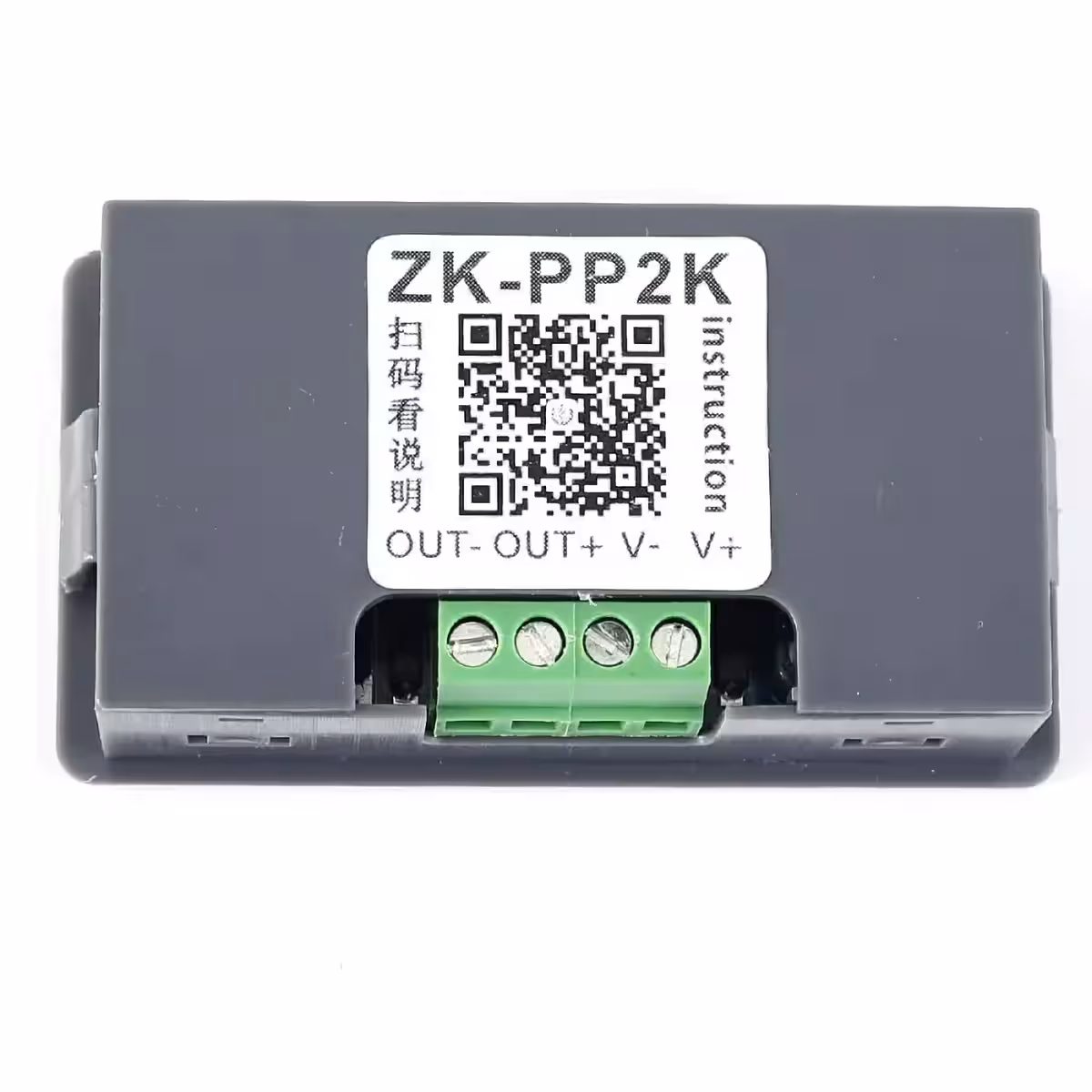

Režiimide vahetamine toimub SET-nupu pika vajutusega ning väljundi olekut kinnitab OUT-indikaator. Kompaktsed mõõtmed 79 × 43 × 26 mm võimaldavad mooduli hõlpsat integreerimist mis tahes korpusesse või juhtpaneeli.
| Parameeter | Väärtus / Kirjeldus |
|---|---|
| Toitepinge | 3,3V – 30V DC |
| Soovitatav tööpinge | 5V – 24V DC |
| Maksimaalne väljundvool | 8A |
| PWM-sagedusvahemik | 1Hz – 150KHz |
| Töötsükkel (Duty Cycle) | 0,00% – 100% |
| Impulsi laius (positiivne/negatiivne) | 0,000s – 9999s |
| Viivitusaeg (käivitusviivitus) | 0,000s – 9999s |
| Impulsside arv | 1 – 9999 või lõpmatu (—-) |
| Töörežiimid | PWM (sagedus + töötsükkel) / PULSE (taimer + impulsid) |
| Töötemperatuur | −20°C … +85°C |
| Tööniiskus | 0% – 95% RH (kondensaadivaba) |
| Mõõtmed | 79 × 43 × 26 mm |
Programmeerimine ja kasutamine

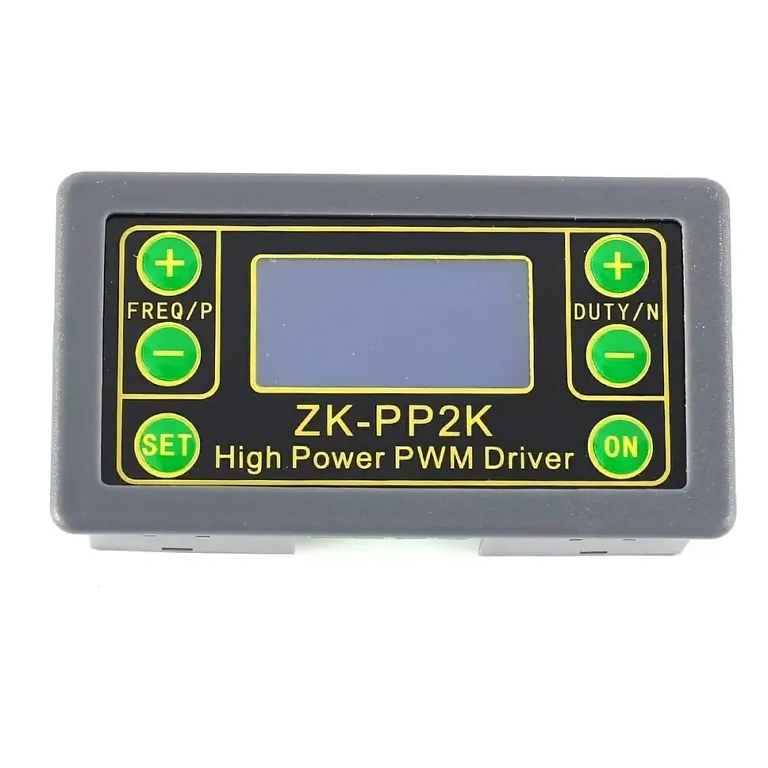

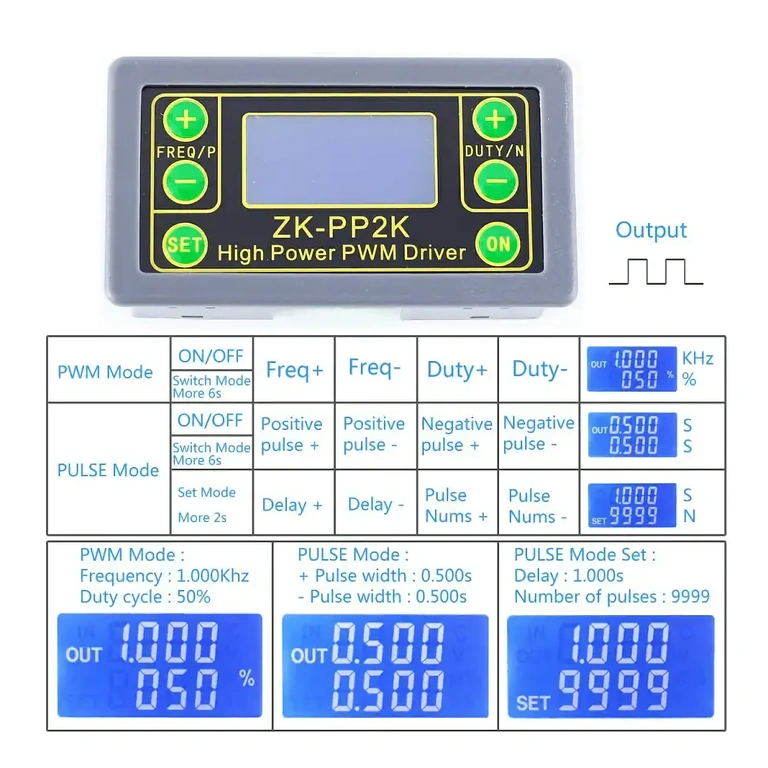

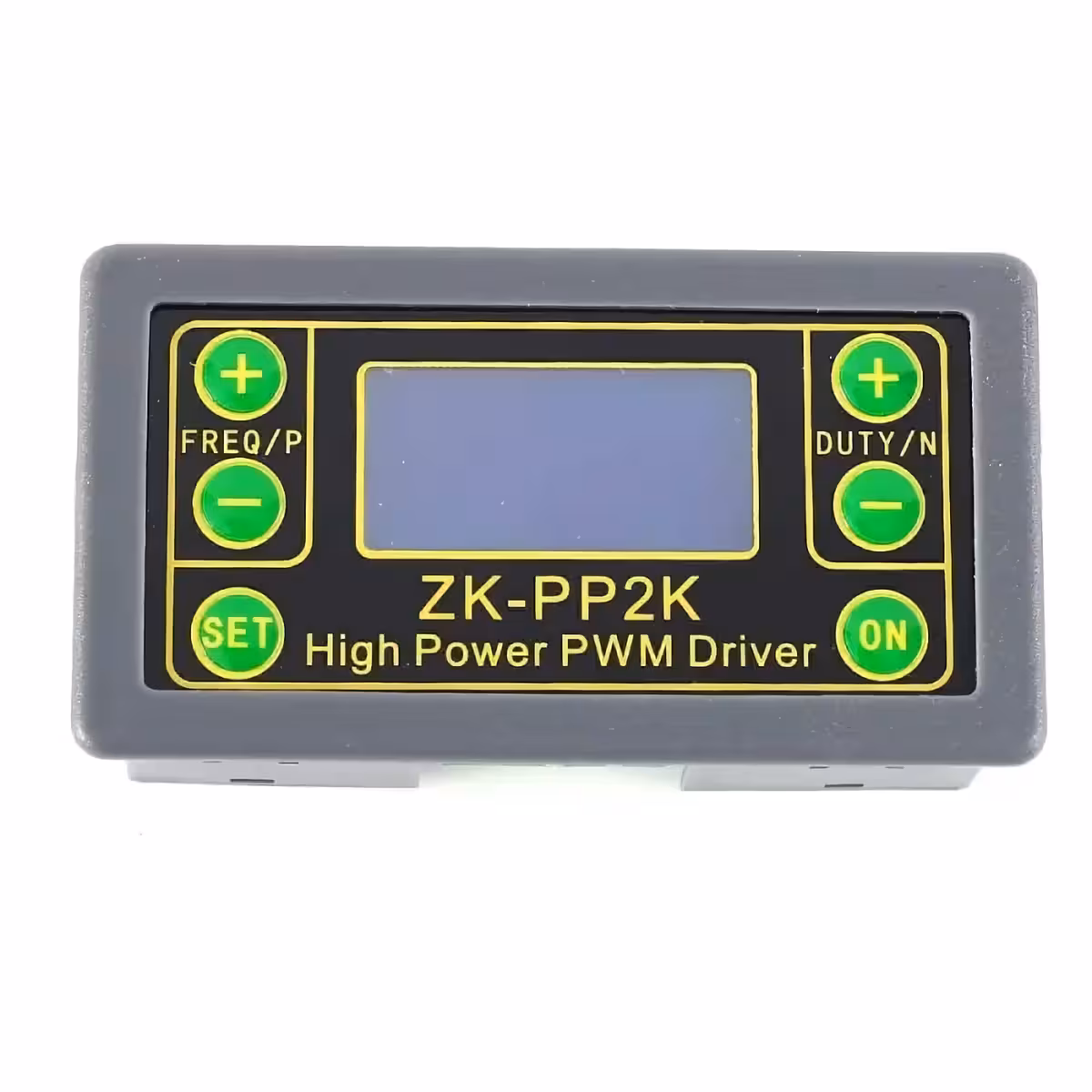

- PWM-režiim (tehaseseade): Sisselülitamisel on moodul vaikimisi PWM-režiimis (kuvatakse sümbol %). Kasuta FREQ+/FREQ− nuppe sageduse määramiseks (1Hz–150KHz). Reguleeri töötsüklit DUTY+/DUTY− nuppudega (0,00%–100%). Vajuta lühidalt ON, et väljund aktiveerida — OUT-indikaator kinnitab aktiivset olekut.
- PULSE-režiimile lülitumine: Hoia SET-nuppu all umbes 6 sekundit. Sümbol % kaob — moodul on nüüd PULSE-režiimis.
- Impulsside seadistamine (PULSE-režiim): Kasuta P+/P− positiivse impulsi laiuse ja N+/N− negatiivse impulsi laiuse määramiseks. Väärtused on sekundites, 0,001s täpsusega.
- Taimeri ja impulsside arvu seadistamine: Hoia SET-nuppu 2 sekundit all — ekraani vasakusse alanurka ilmub SET. Määra viivitusaeg (P+/P−) ja impulsside arv (N+/N−; väärtus —- tähendab lõpmatust).
- Ajastatud järjestuse käivitamine: Vajuta lühidalt ON — moodul ootab määratud viivitusaja, genereerib konfigureeritud arvu impulsse ja lülitab seejärel väljundi automaatselt välja.
- PULSE-liidesesse naasmine: Hoia SET-nuppu taimeri alammenüüs 2 sekundit all.
- PWM-režiimi naasmine: Hoia SET-nuppu PULSE-režiimis umbes 6 sekundit all.
Komplekti sisu
- 1x PWM-kontrolleri moodul / signaaligeneraator / taimer 5V–24V 8A
Korduma kippuvad küsimused
Kas see suudab alalisvoolumootoreid otse juhtida?
Jah. Tänu 8A väljundile saab moodul otse juhtida väikese ja keskmise võimsusega alalisvoolumootoreid. Suuremate mootorite või tugevalt induktiivsete koormuste puhul soovitame mooduli ja mootori vahele lisada MOSFET-draiveri või võimsusrelee.
Mis on praktiline erinevus PWM- ja PULSE-režiimi vahel?
PWM-režiim genereerib pideva signaali, mis sobib ideaalselt kiiruse reguleerimiseks või LED-hämardamiseks. PULSE-režiim annab täieliku kontrolli järjestuse üle: impulsside arv, kestus ja viivitus enne käivitamist. See on kasulik solenoidklappide, automaatikasüsteemide ja muude tsüklipõhiste rakenduste puhul.
Kas see sobib RC-servomootoritele (50Hz)?
Jah. Sagedus algab 1Hz-st, seega 50Hz on vahemikus olemas. Täpseks positsioneerimiseks kasuta PULSE-režiimi ja määra impulsi laiuseks 1ms kuni 2ms, mis on standardne servomootorite juhtimiseks.
Kas seaded säilivad pärast toite väljalülitamist?
Jah. Moodul salvestab sageduse, töötsükli, impulsside laiuse ja taimeri parameetrid automaatselt sisemällu. Taaskäivitamisel on kõik seaded täpselt nii, nagu need jätsid.
Kas seda saab kasutada RGB LED-ribade hämardamiseks?
Jah, monokroomsete 5V–24V LED-ribade puhul, mille voolutarve on alla 8A. RGB-ribade puhul kasuta iga värvikanali jaoks eraldi moodulit, et neid sõltumatult reguleerida.
