LCR-T7 ESR-meeter – automaatne komponentide tester, mis tuvastab elektroonikakomponendid sekunditega
Kas sul on käes tundmatu komponent ja sa ei tea, mis see on? Või soovid kiirelt kontrollida, kas elektrolüütkondensaator on töökorras? LCR-T7 teeb selle töö sinu eest ära – ilma keeruliste seadistusteta. Lihtsalt ühenda komponent, vajuta nuppu ja vaata tulemusi selgelt värviliselt TFT-ekraanilt.
Märkus: ÄRA ühenda seadmega laetud kondensaatoreid. Veendu, et kõik komponendid on enne testimist täielikult tühjaks laetud, et vältida seadme kahjustamist. Lae akut, kui pinge langeb alla 3V.
Miks valida just LCR-T7 mudel? (Peamised eelised):
- Automaatne tuvastus ilma seadistamata — ühenda komponent ükskõik millisesse kolmest klemmist ja tester tuvastab ise, kas tegemist on transistori, kondensaatori, takisti, dioodi või induktiivpooliga.
- Reaalajas ESR-mõõtmine — ekvivalentse jadatakistuse (ESR) väärtus näitab koheselt, kas elektrolüütkondensaator on töökorras või oma aja ära elanud, ilma et vajaksid lisaseadmeid.
- Lai komponentide tugi — NPN/PNP, N/P-kanaliga MOSFET, IGBT, JFET, triiakid, Zener-dioodid kuni 30V, kondensaatorid 25pF–100mF, takistid 0.01Ω–50MΩ.

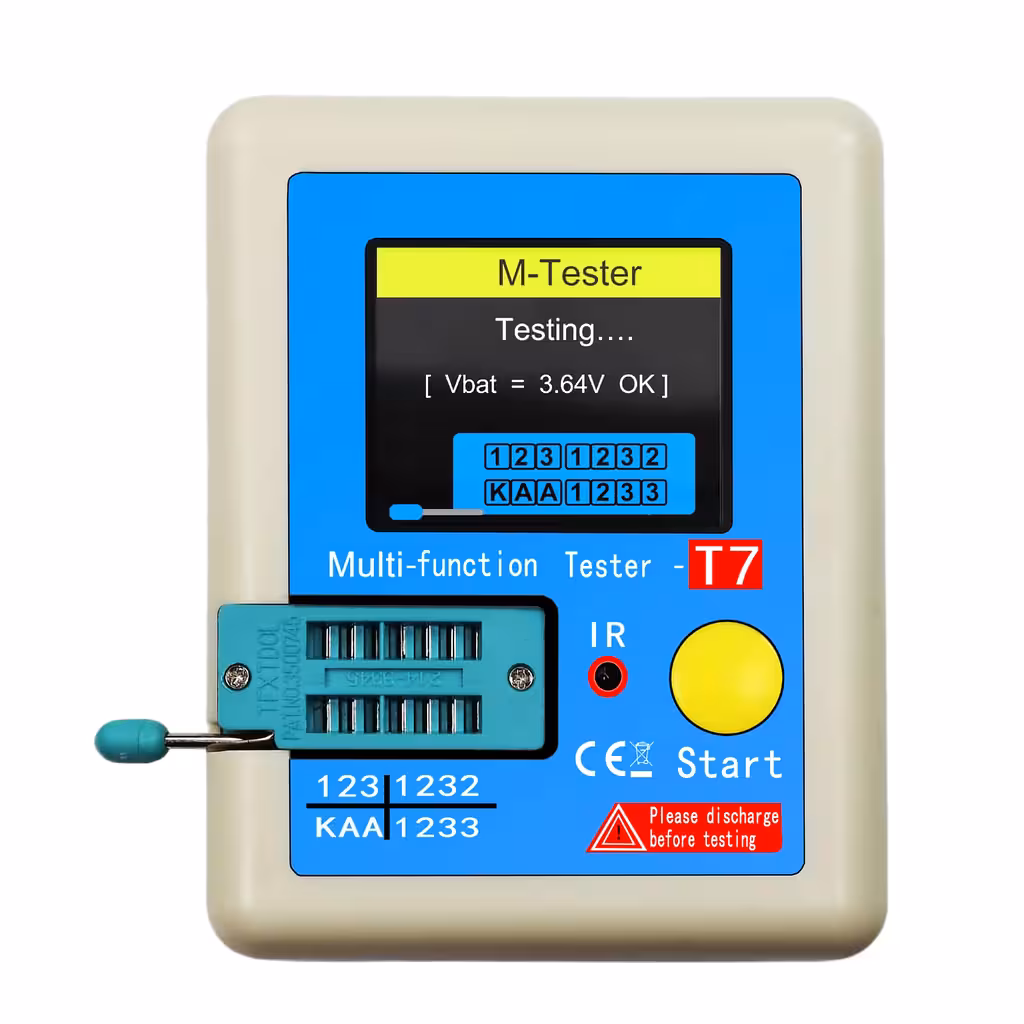

- Värviline 160×128 TFT-ekraan — kuvab komponendi sümbolit ja kõiki olulisi parameetreid, mitte ainult toorväärtust.

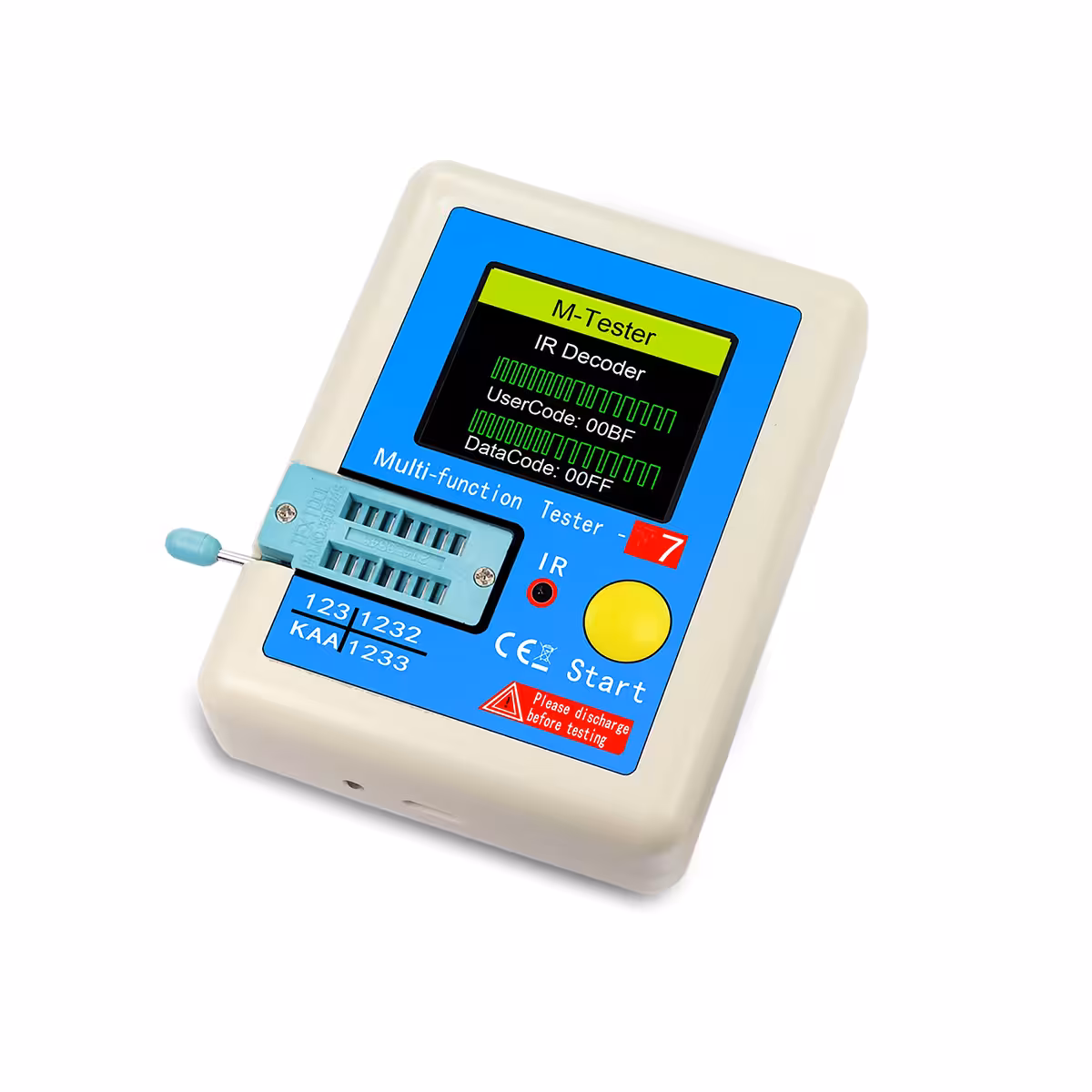

- IR-dekodeerimine — analüüsib telerite ja kodumasinate kaugjuhtimispultide infrapunasignaale, mis on asendamatu tööriist igas remonditöökojas.
- Taaslaetav micro-USB toide — sa ei sõltu AAA-patareidest; lae seadet mugavalt mis tahes 5V toiteallikast, sealhulgas arvuti USB-pordist.

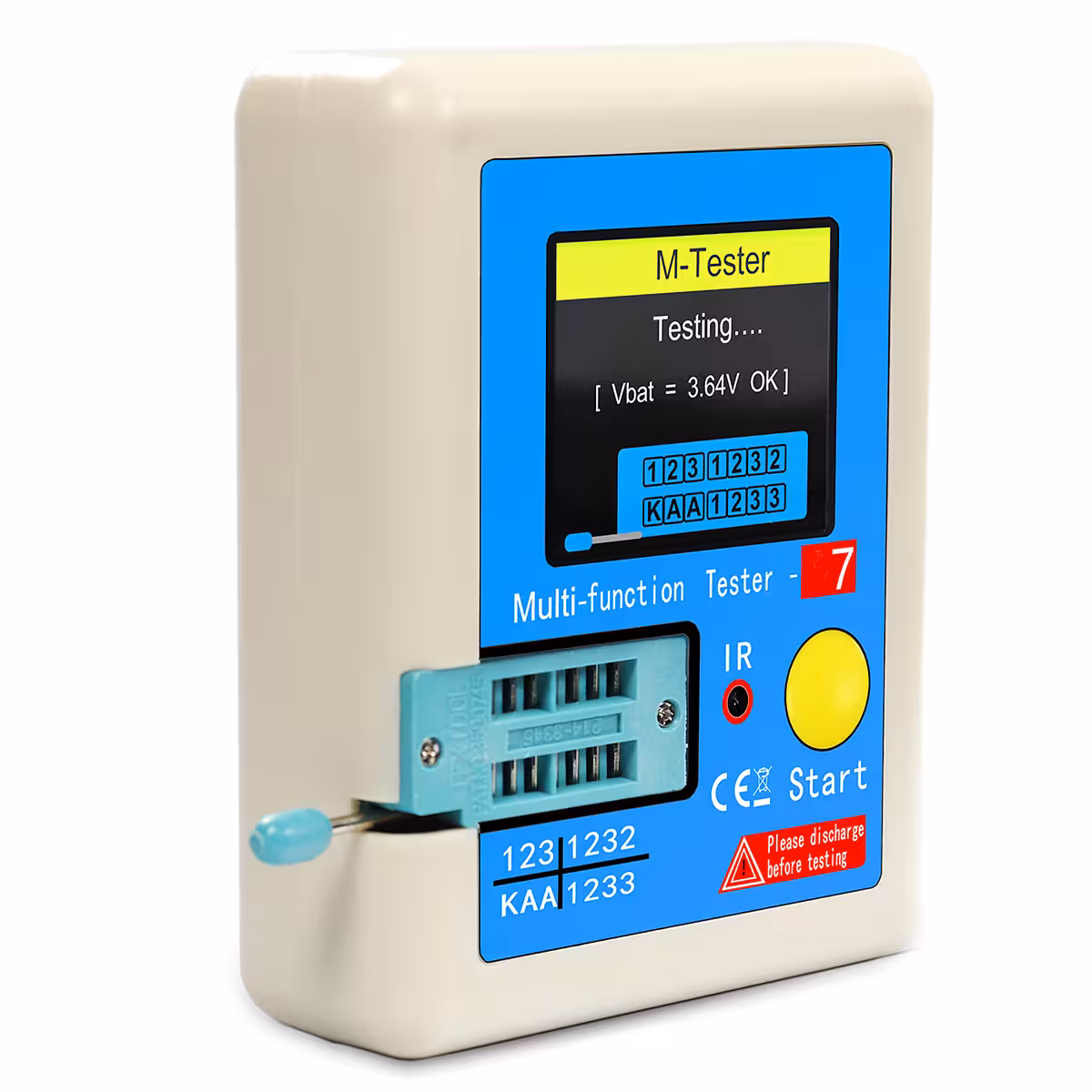

- Automaatne kalibreerimine igal käivitusel — mõõtmised püsivad täpsed sõltumata temperatuurist või töötingimustest.
- Automaatne väljalülitus — seade lülitub jõudeolekus ise välja, säästes aku kestvust.
Tehnilised andmed ja jõudlus
Igal käivitusel teostab LCR-T7 sisemise automaatse kalibreerimise, mis tagab täpsed ja korratavad tulemused igas töökojas. Kondensaatorite mõõtepiirkond ulatub 25pF-st (väikesed keraamilised kondensaatorid) kuni 100mF-ni (suured elektrolüütkondensaatorid), kuvades samaaegselt nii mahtuvuse kui ka ESR väärtuse. Induktiivsust mõõdetakse vahemikus 0.01mH kuni 20H, mis on piisav filtrite ja väikeste trafode kontrollimiseks. IR-dekodeerimise funktsioon muudab LCR-T7 lihtsast testerist universaalseks tööriistaks elektroonika remondis.
| Parameeter | Väärtus / Kirjeldus |
|---|---|
| Mudel | LCR-T7 |
| Ekraan | Värviline TFT 160 × 128 pikslit |
| Toide | Taaslaetav Li-Ion aku (micro-USB, 5V) |
| Kondensaatorite mõõtmine | 25pF – 100mF |
| ESR-mõõtmine | Jah (kuvatakse koos mahtuvusega) |
| Takistuse mõõtmine | 0.01Ω – 50MΩ |
| Induktiivsuse mõõtmine | 0.01mH – 20H |
| Zener-dioodid | Läbilöögipinge kuni 30V |
| Tuvastatavad komponendid | NPN/PNP, MOSFET (N/P), IGBT, JFET, triiak, diood, Zener-diood, kondensaator, takisti, induktiivpool |
| IR-funktsioon | Infrapuna kaugjuhtimispuldi signaali dekodeerimine |
| Automaatne kalibreerimine | Jah, igal käivitusel |
| Automaatne väljalülitus | Jah |

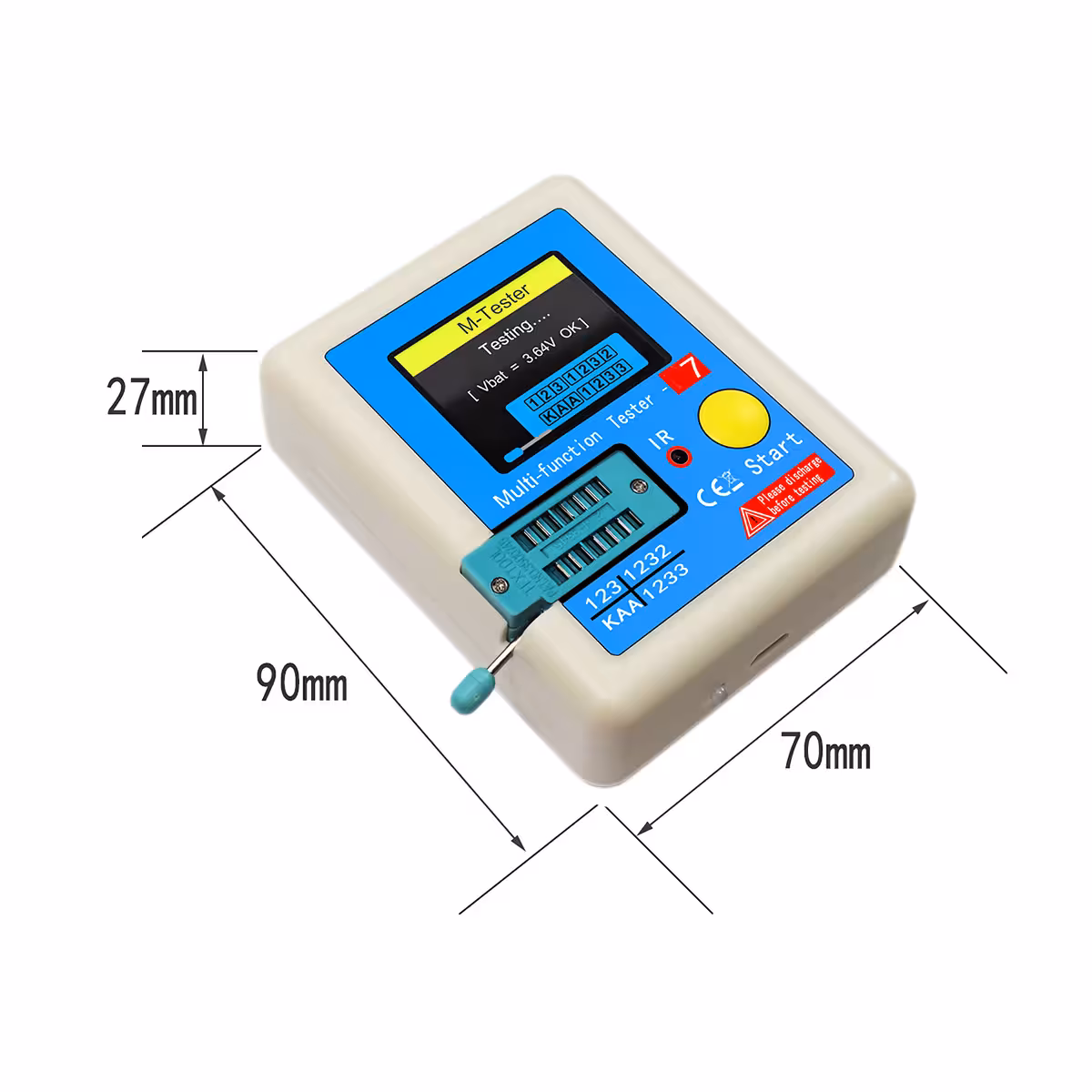

| Mõõtmed | 90 × 70 × 27 mm |
| Kaal | 84 g |

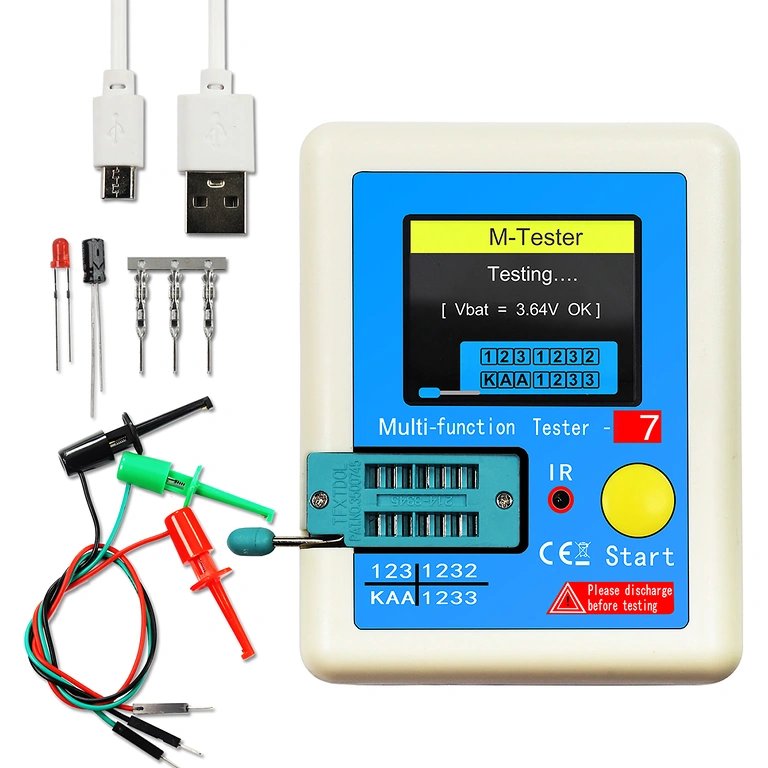

Komplekti sisu
- 1 × Elektroonikakomponentide tester LCR-T7
- 1 × Testkomponentide komplekt
- 1 × Micro-USB toitekaabel
- 3 × Testklambrid
Korduma kippuvad küsimused
Kas LCR-T7 suudab mõõta elektrolüütkondensaatorite ESR-i?
Jah. Seade kuvab ESR-väärtuse samaaegselt mahtuvusega – see on täpselt see, mida vajad, et teha kindlaks, kas toiteploki või emaplaadi kondensaator on töökorras või vajab väljavahetamist.
Kas komponent tuleb enne testimist vooluringist välja joota?
Jah, soovitatav on testida komponente, mis on vooluringist eraldatud. Teised paralleelselt ühendatud komponendid võivad mõõtmistulemusi mõjutada ja anda ekslikke näite.
Milliseid transistoreid seade automaatselt tuvastab?

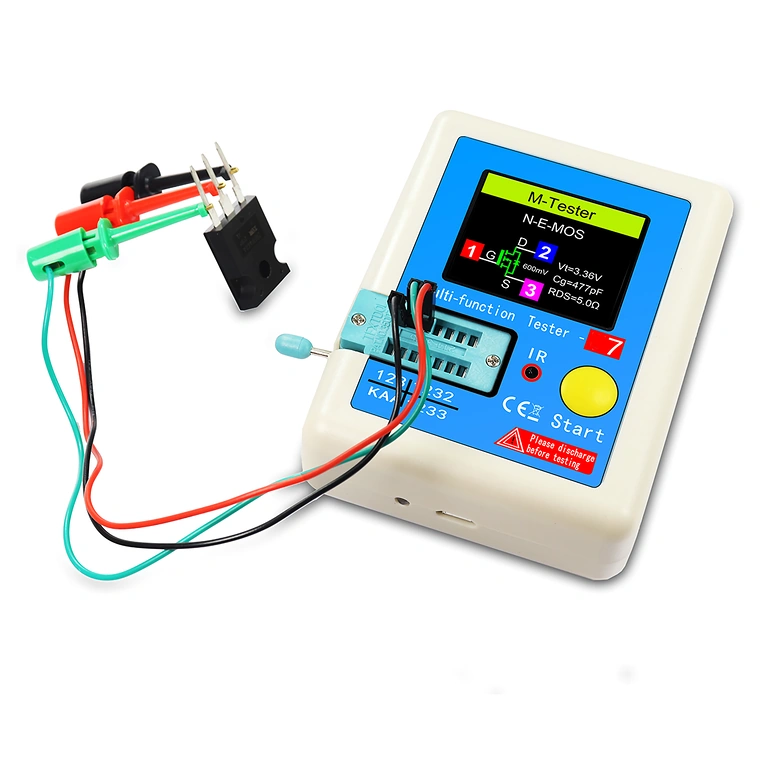

See tuvastab bipolaarsed NPN ja PNP transistorid, N- ja P-kanaliga MOSFET-id, IGBT-d, JFET-id ja triiakid. Seade kuvab ka viikude asetuse (baas, kollektor, emitter või gate, drain, source) ja peamised parameetrid.
Kas IR-funktsioon töötab iga puldiga?
See töötab standardsete IR-protokollidega, mida kasutatakse telerite ja kodumasinate kaugjuhtimispultides. Ühilduvus võib erineda vähemlevinud või tootjapõhiste protokollide puhul.
