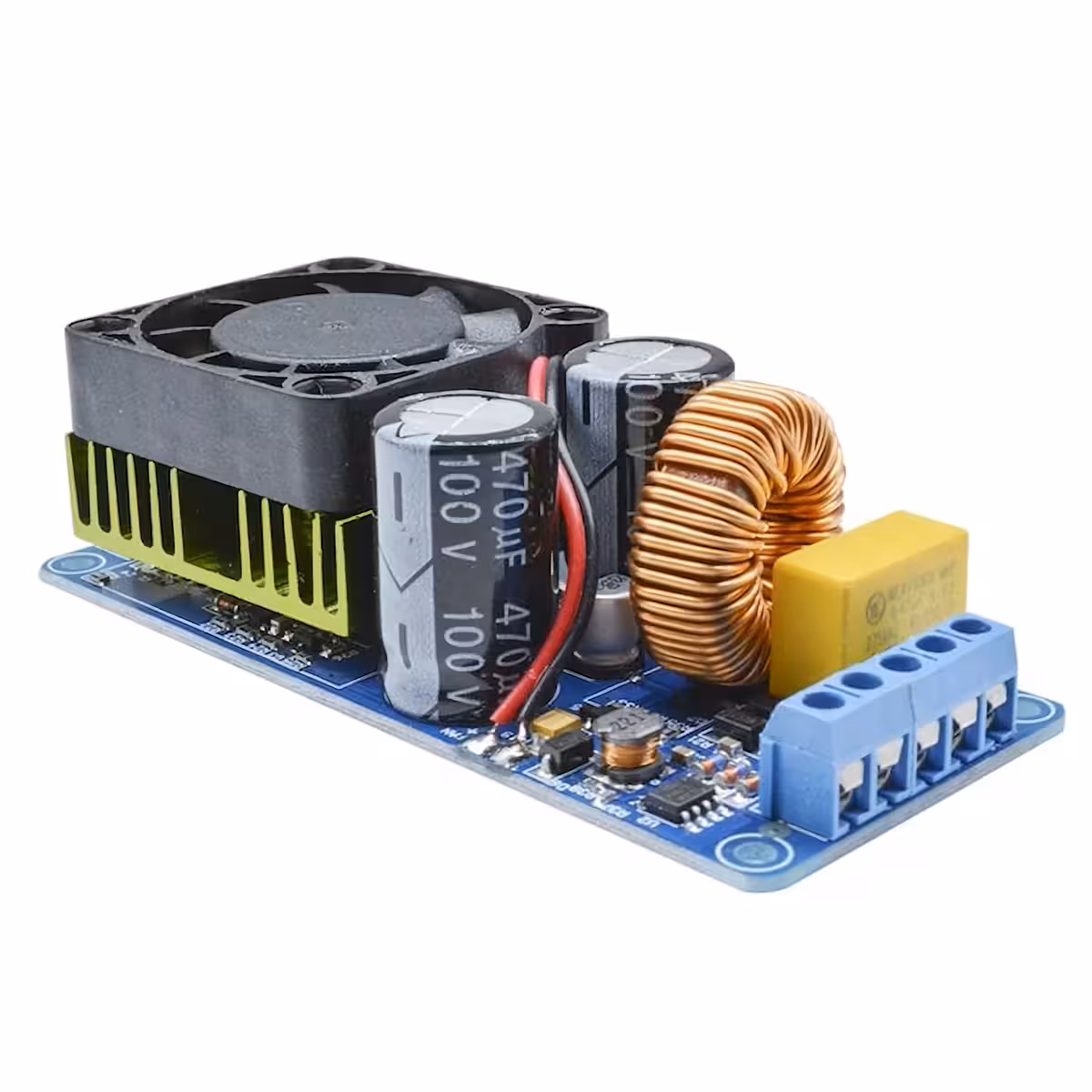

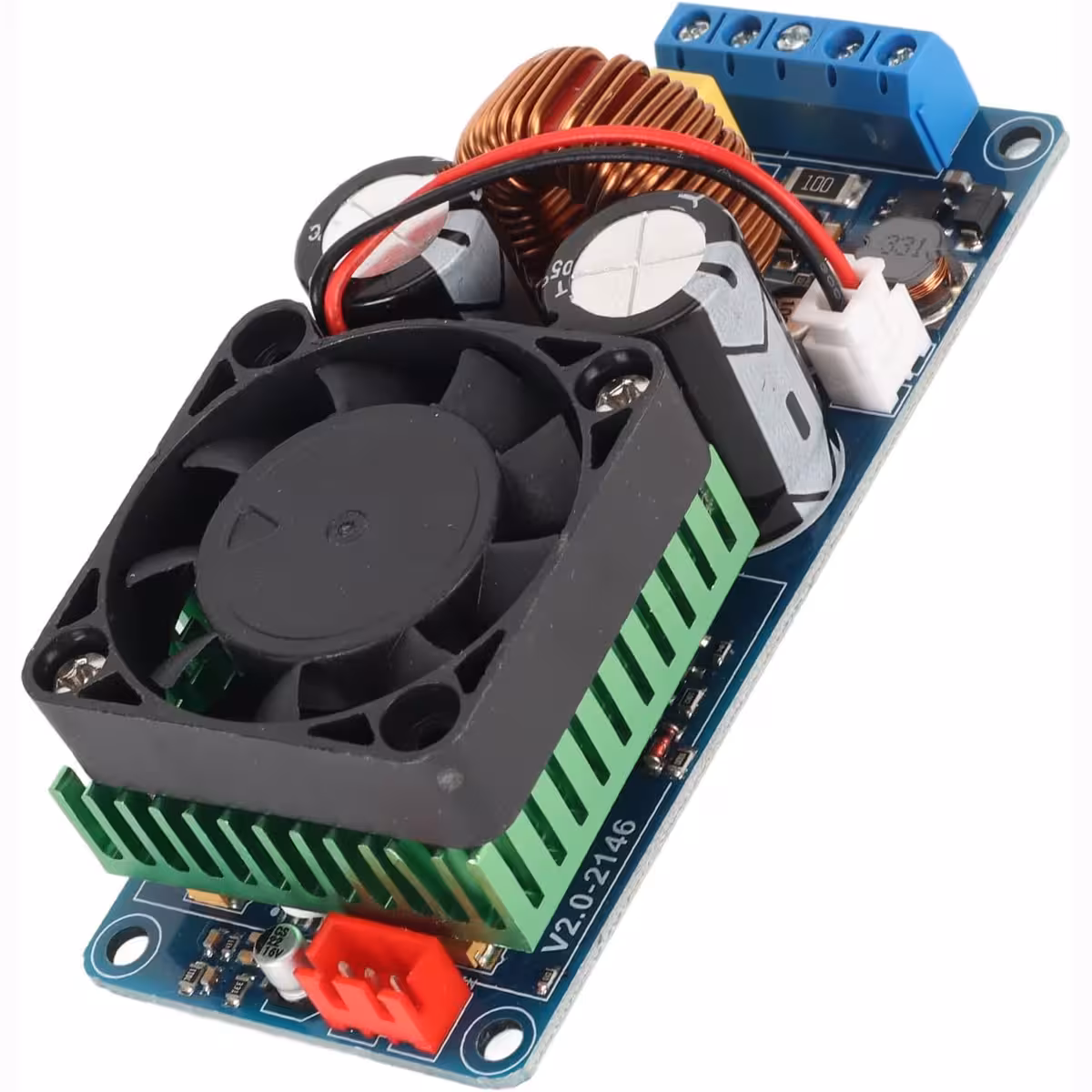

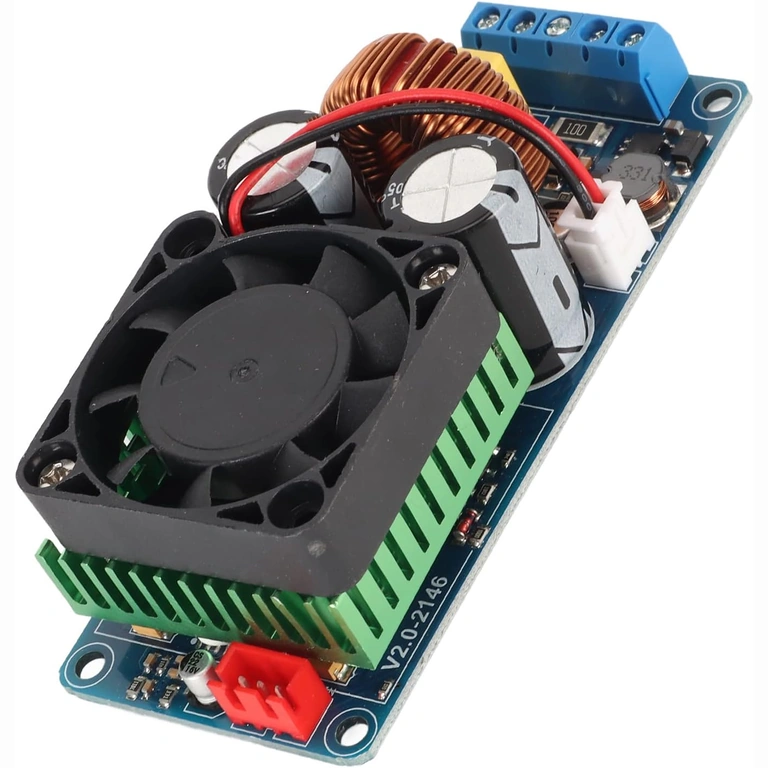

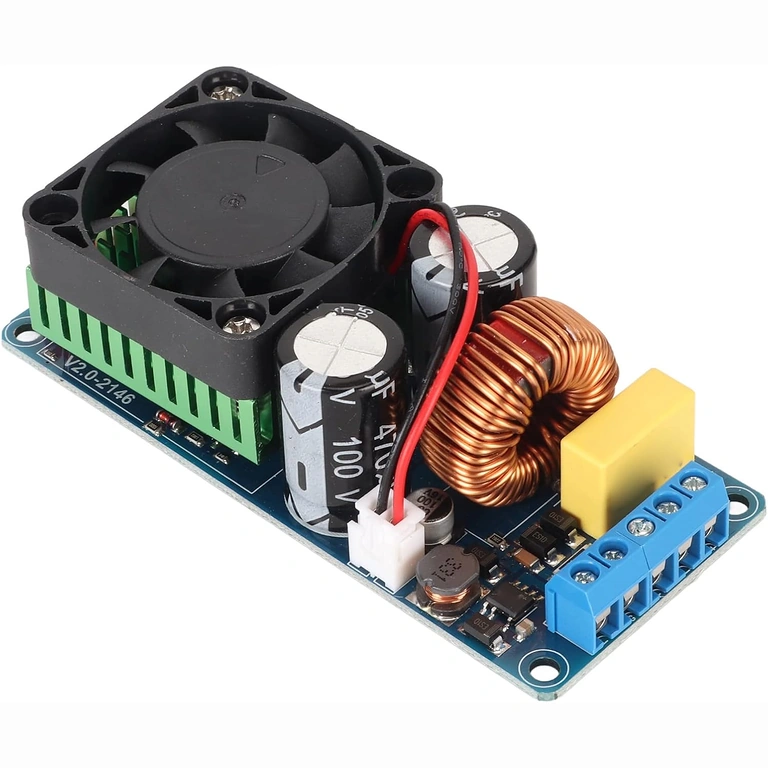

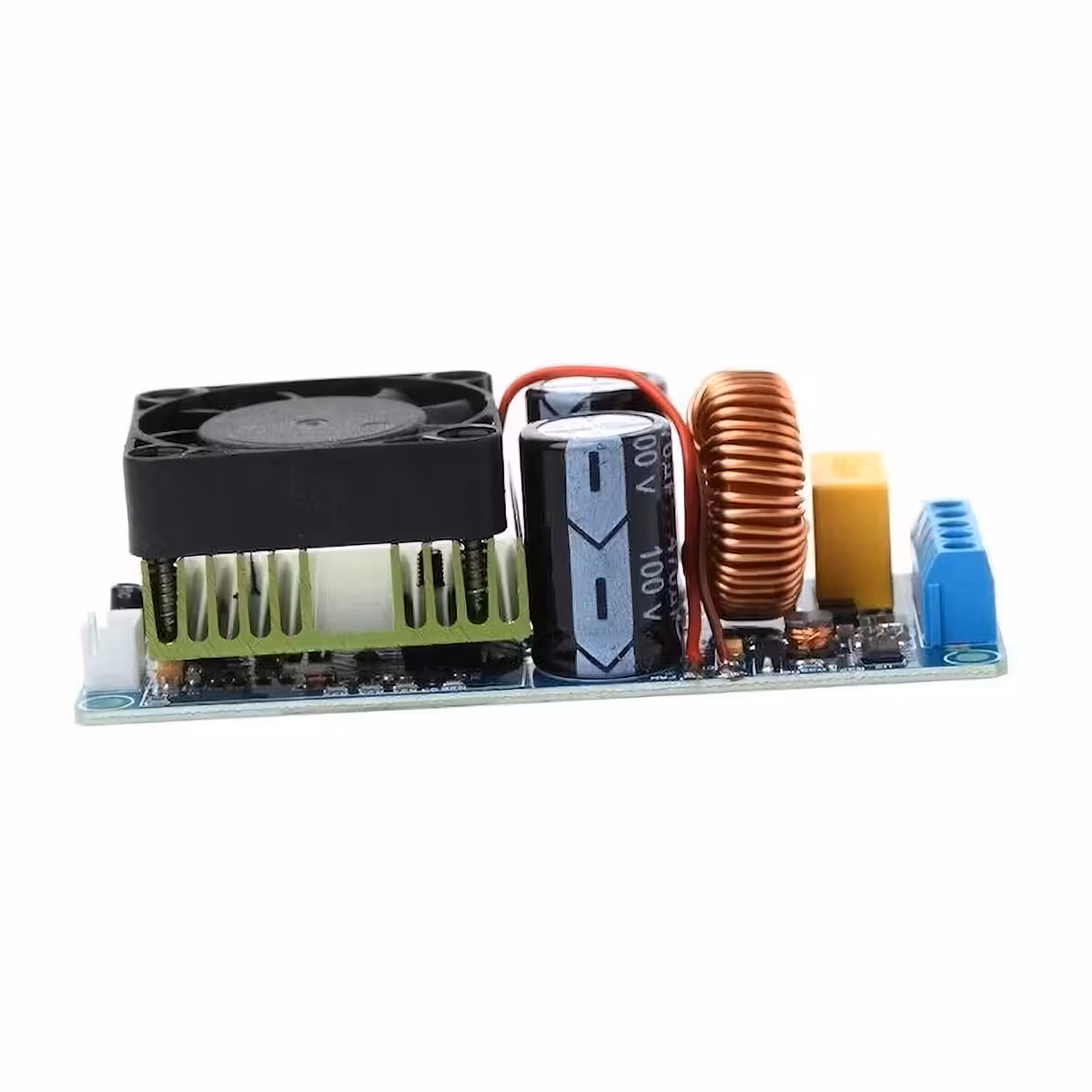

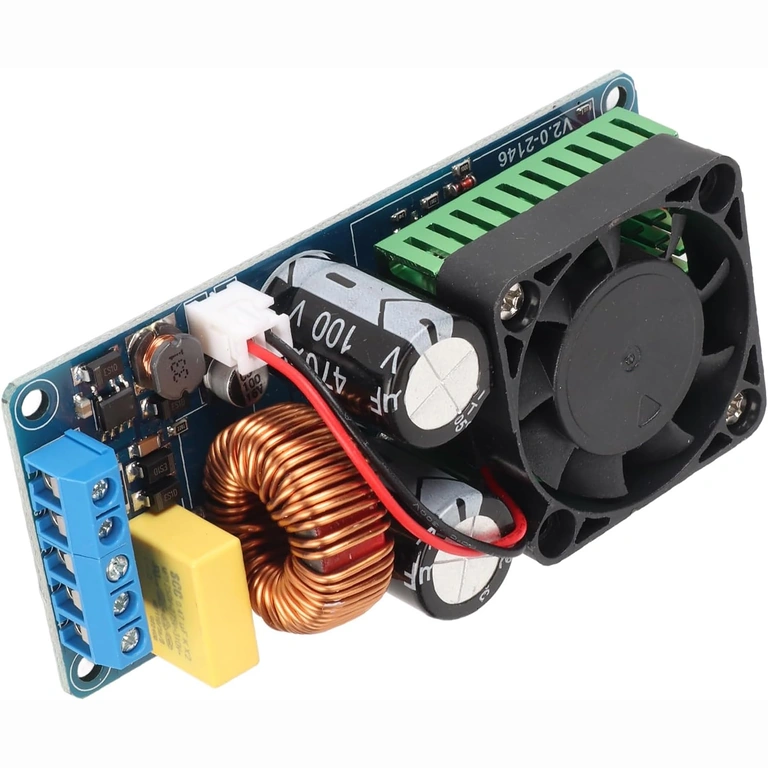

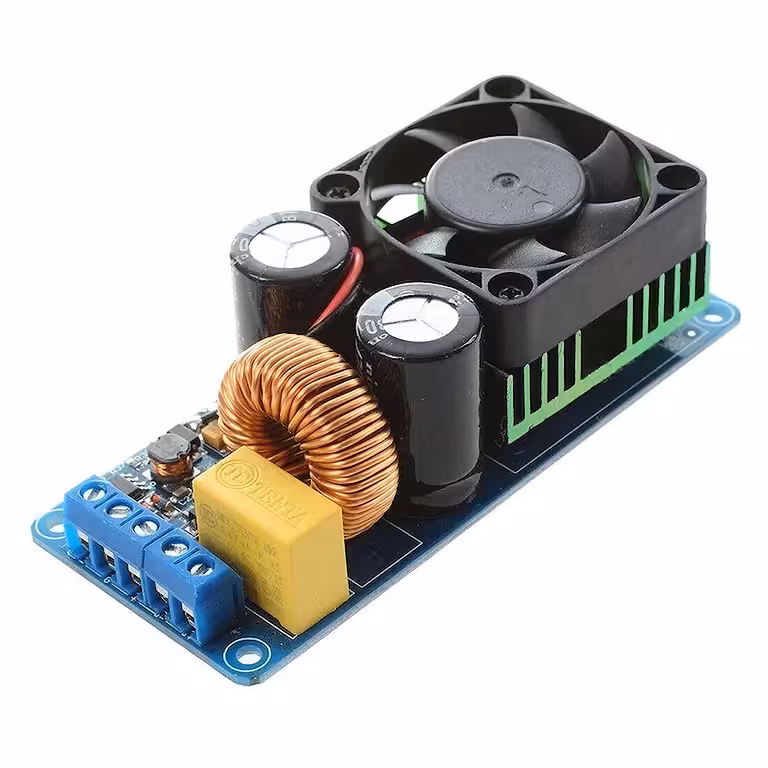

IRS2092 D-klassi mono võimendi – 380W RMS puhast võimsust
Ehitad võimekat subwooferit ja otsid usaldusväärset lahendust, mis ei pakuks vaid tühje numbreid? See IRS2092 kiibil põhinev D-klassi võimendi moodul väljastab 380W RMS võimsust 4-oomisel koormusel, hoides moonutused alla 0.1% — tegemist on reaalse, mõõdetava jõudlusega. Tänu üle 90% kasutegurile ei raiska seade energiat liigse soojuse tootmisele.
Märkus: Toode on müügil elektroonikamoodulina (ilma korpuseta). Sümmeetriline toiteplokk ±58V–±70V DC ei kuulu komplekti ja tuleb eraldi soetada. Kui Sinu heliallika väljundpinge on alla 1.5V RMS, soovitame signaali võimendamiseks kasutada eelvõimendit.
Miks valida just see mudel? (Peamised eelised):
- Kontrollitav reaalne võimsus — 380W RMS (4 ohm) ja 280W RMS (8 ohm) THD-ga alla 0.1%.
- Kasutegur ≥90% — erinevalt klassikalistest AB-klassi võimenditest, mis kaotavad 40-50% energiast soojusena, püsib see moodul jahedam.
- THD alla 0.1% — heli jõuab kõlarini puhtalt ja moonutusteta.
- Infineon IRS2092 kiip — tunnustatud full-bridge draiver, mis on DIY-audio entusiastide seas kõrgelt hinnatud.
- Kolmekordne kaitse — integreeritud lühise-, alalispinge- ja ülekuumenemiskaitse (100°C juures) kaitseb Sinu kõlareid võimalike vigade eest.
- SNR 90dB — minimaalne taustamüra tagab selge ja nauditava helipildi.
- Sagedusala 20Hz–20kHz — sobib suurepäraselt ka täisvahemiku mono-võimendiks, mitte ainult subwooferi toiteks.
Tehnilised andmed ja jõudlus
Mooduli südamikuks on Infineoni IRS2092, mis on loodud spetsiaalselt D-klassi full-bridge topoloogia jaoks. See tagab täpse lülituse ja lineaarsuse kogu sagedusvahemikus. ±65V DC toitepinge ja 4-oomise koormuse juures saavutab võimendi kuni 500W tippvõimsuse (10% THD) ning 380W RMS tavakasutuses. 36x fikseeritud võimendus ja 1.5V RMS sisendtundlikkus muudavad selle ühilduvaks enamiku DAC-ide ja mikserpultidega.
| Parameeter | Väärtus / Kirjeldus |
|---|---|
| Võimendi tüüp | Mono, D-klass, Full-Bridge |
| Peamine kiip | IRS2092 (Infineon) |

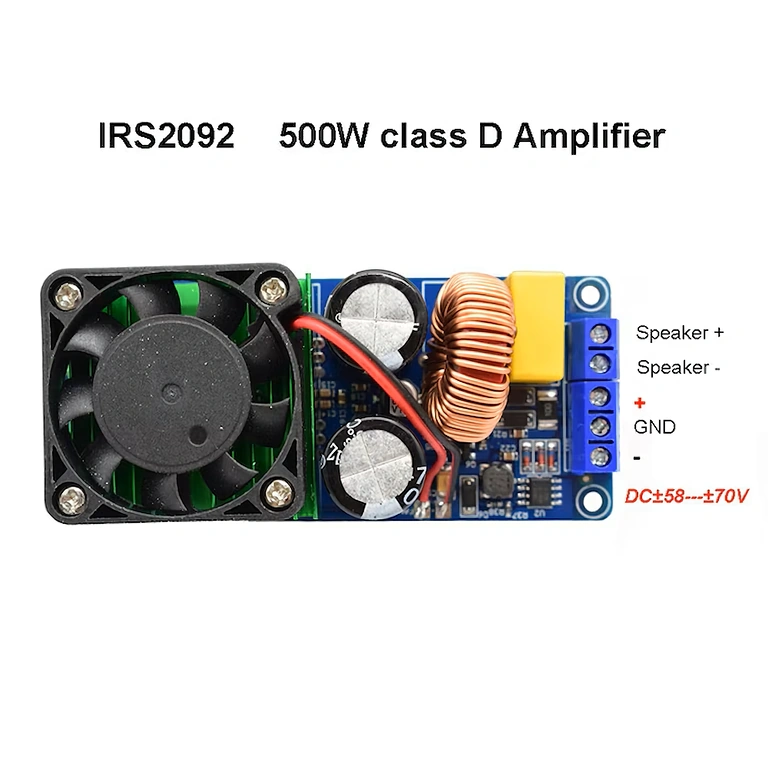

| Toitepinge | Sümmeetriline DC ±58V – ±70V (soovituslik ±65V) |
| Väljundvõimsus (max) | 500W (4 ohm, ±65V, THD 10%) |
| RMS võimsus (THD <0.1%) | 380W @ 4 ohm / 280W @ 8 ohm |
| Kasutegur | ≥ 90% |
| Harmoonmoonutus (THD) | < 0.1% |
| Signaali-müra suhe (SNR) | 90 dB |
| Sagedusala | 20 Hz – 20 kHz |
| Sisendtundlikkus | 1.5V RMS |
| Võimendustegur | 36x |
| Toetatud takistus | 4 – 8 ohm |
| Kaitsefunktsioonid | Lühis, alalispinge, ülekuumenemine (>100°C) |
Kasutusjuhend ja ettevaatusabinõud
- Kontrolli enne toite ühendamist hoolikalt polaarsust ja kaabeldust — vale ühendus võib moodulit pöördumatult kahjustada.
- Kasuta ainult sümmeetrilist ±58V–±70V DC toiteallikat; ära ületa ±70V piiri.
- Ühenda võimendi 4–8 oomiste kõlarite või subwooferitega.
- Kui heliallika väljund on alla 1.5V RMS, kasuta optimaalse helitugevuse saavutamiseks eelvõimendit.

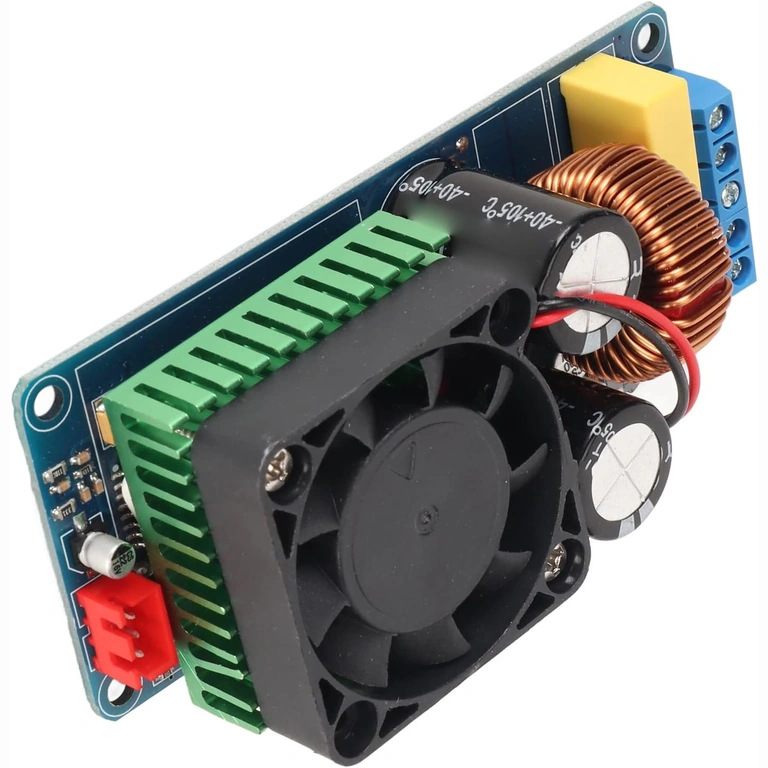

- Paigalda võimsustransistoridele kindlasti jahutusradiaator — kuigi seadmel on termokaitse, tagab korralik jahutus komponentide pika eluea.
- Testi kaitsefunktsioone (lühis, alalispinge) enne väärtuslike kõlarite ühendamist.
Komplekti sisu
- 1 x D-klassi mono võimendi moodul 500W IRS2092
Korduma kippuvad küsimused
Millist toiteplokki see võimendi vajab?
Vajalik on sümmeetriline toiteplokk ±58V–±70V DC, optimaalseks tööks soovitame ±65V. Toiteplokk ei kuulu komplekti.
Kas see sobib ka 8-oomiste kõlaritega või ainult subwooferile?
Sobib mõlemaks. 8-oomise koormuse juures väljastab see 280W RMS (THD <0.1%). Seade toimib suurepäraselt ka täisvahemiku mono-võimendina.
Kas jahutusradiaator on kohustuslik?
Jah. Mooduliga ei ole radiaatorit kaasas. 100°C termokaitse on mõeldud hädaolukorraks, mitte jahutussüsteemi asendamiseks. Paigalda kindlasti võimsusele vastav radiaator.
Kas saan ühendada DAC-i või helikaardi otse?
Jah, kui DAC-i väljund on vähemalt 1.5V RMS. Enamik lauaarvuti DAC-e väljastab 2V RMS, mis on ideaalne. Nõrgema signaaliga seadmete puhul kasuta eelvõimendit.
Mis juhtub lühise korral?
Integreeritud lühisekaitse lülitab väljundi automaatselt välja. See kaitseb moodulit, kuid väldi korduvat lühistamist, kuna see ei ole mõeldud pidevaks koormustestimiseks.
