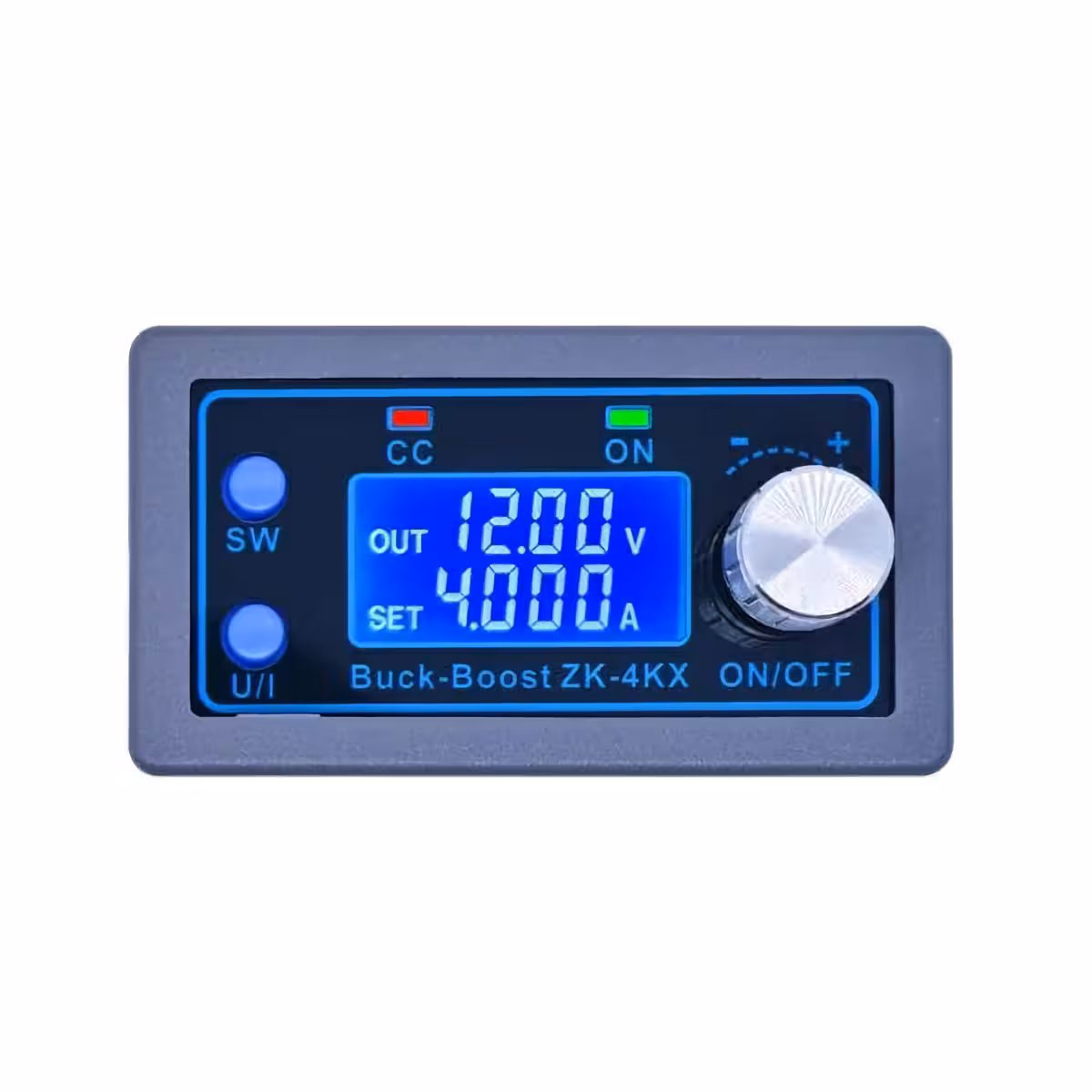

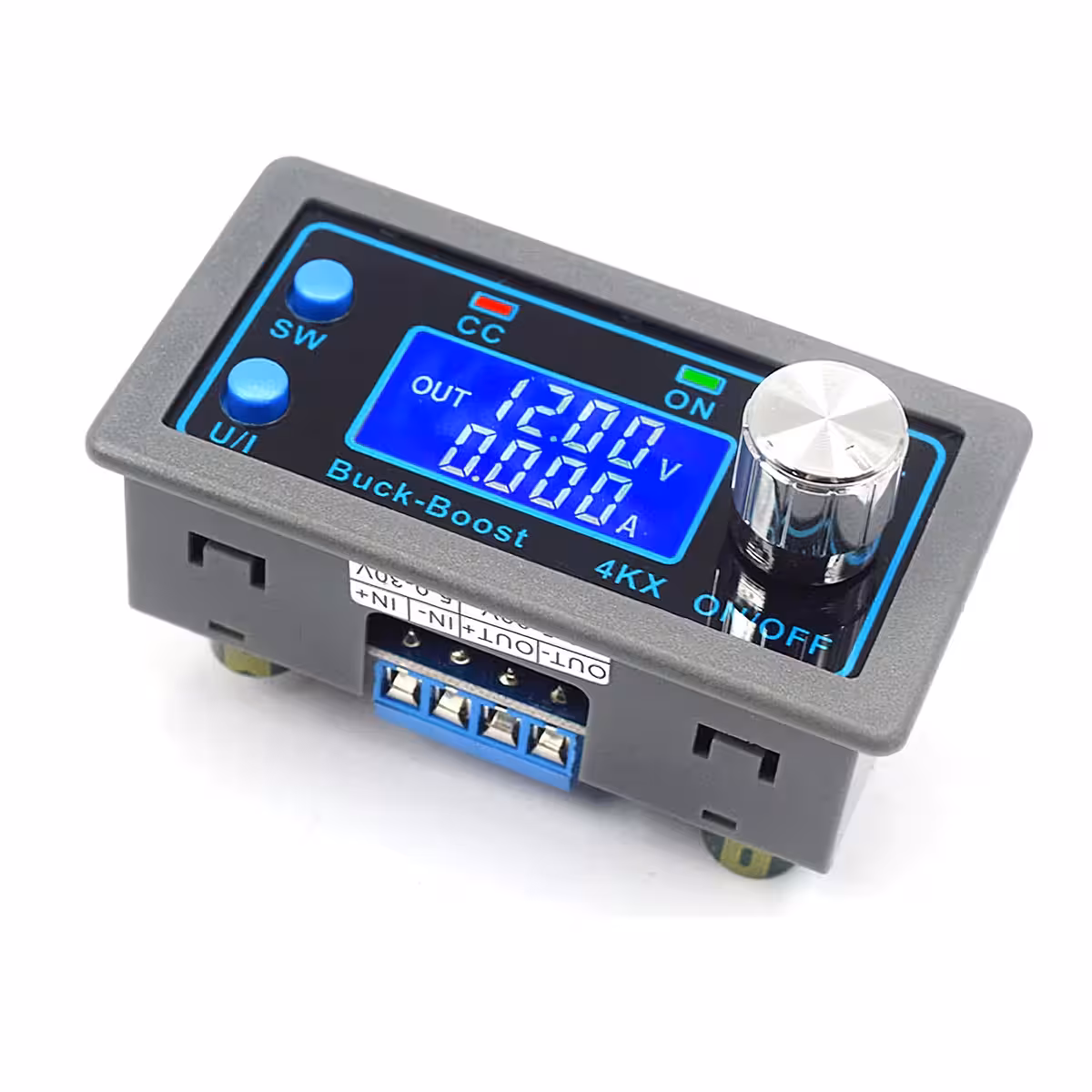

DC-DC laboratoori toiteplokk 30V 4A Step Up/Down – täielik pinge ja voolu kontroll kompaktses moodulis
Kas töötad projekti kallal, kus on igas etapis vaja erinevat pinget? Või soovid toita erinevate nõudmistega vooluringe ilma toiteplokki vahetamata? See buck-boost konverter pakub sulle sujuvalt reguleeritavat pinget vahemikus 0,5V kuni 30V ja stabiilset 3A voolutugevust – seda kõike vaid 79 mm pikkuses moodulis.
Märkus: Stabiilne pidev vool on garanteeritud 3A juures. Kuni 4A voolutugevus on võimalik vaid täiendava aktiivjahutuse (soovitatav väline ventilaator) korral. Maksimaalne võimsus ilma ventilaatorita on 35W; aktiivjahutusega on võimalik saavutada kuni 50W.
Miks valida just see mudel? (Peamised eelised):
- Step Up ja Step Down ühes moodulis — saad pinget nii tõsta kui ka alandada, kattes kõik vajadused vahemikus 0,5V kuni 30V ühe seadmega.

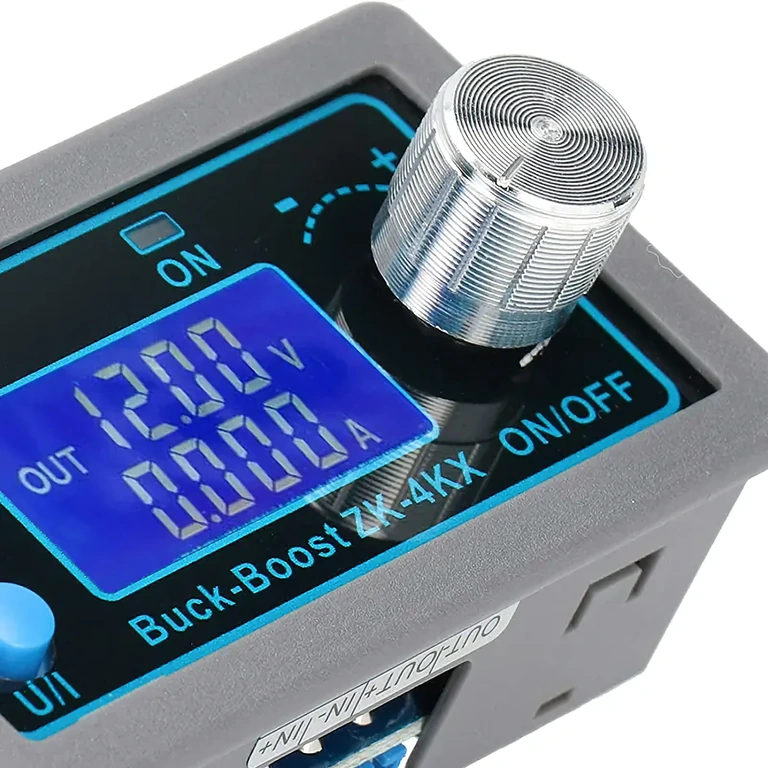

- Kõrge eraldusvõimega ekraan (0,01V ja 0,001A) — näed täpselt, millist pinget ja voolu väljastad. Lisaks saad reaalajas jälgida võimsust (W), mahtuvust (Ah) ja tööaega (h).
- 7 aktiivset kaitsefunktsiooni — alapinge, ülepinge, ülevoolu, ülevõimsuse, liigse mahtuvuse, ajapiirangu ja ülekuumenemise kaitse; väljund lülitub automaatselt välja enne, kui midagi ohtlikku juhtub.

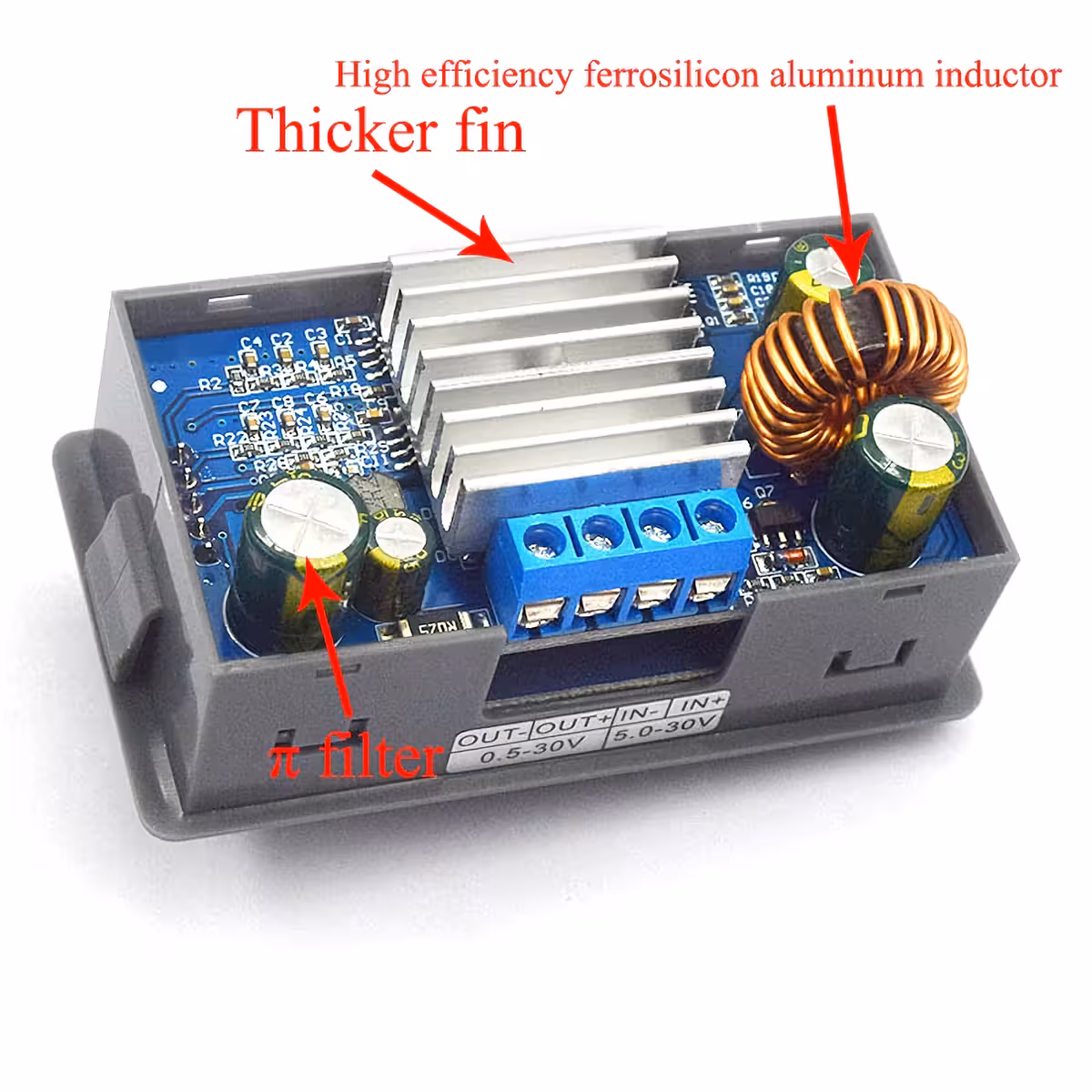

- Kasutegur ~88% — vähem soojuskadu tähendab jahedamat moodulit ja stabiilsemat tööd; 35W juures ilma ventilaatorita on seade töökindel.
- Otse menüüst kalibreeritav — kui sinu multimeeter näitab teistsuguseid väärtusi, saad pinge ja voolu näitusid ilma väliste tööriistadeta korrigeerida.
- Sobib Arduino, Raspberry Pi ja 3,3V–5V vooluringidele — seadista pinge enne ühendamist ja välista komponentide läbipõlemise oht.
Tehnilised andmed ja jõudlus

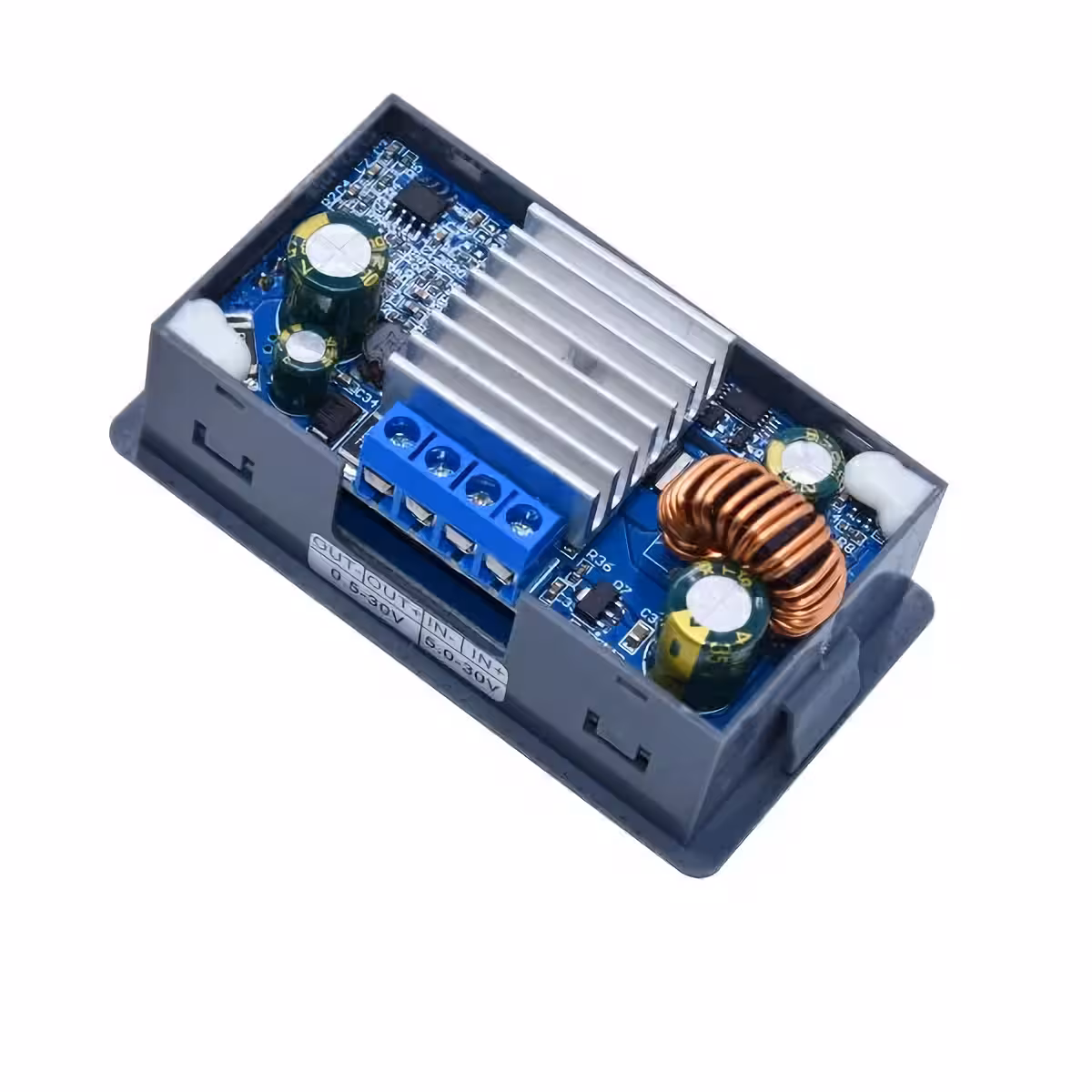

Moodul aktsepteerib sisendpinget vahemikus 5V kuni 30V DC, kuid maksimaalse võimsuse saavutamiseks on soovitatav vähemalt 8V sisendpinge. 5V juures on saadaolev võimsus piiratud umbes 15W-ga. Buck-boost topoloogia võimaldab seadmel töötada sõltumata sellest, kas soovitud väljundpinge on sisendpingest madalam või kõrgem – see on suur eelis tavaliste buck- või boost-konverterite ees. Alapingekaitse (LUP) on vaikimisi seatud 4,8V peale: kui toiteallika pinge langeb, katkestatakse väljund automaatselt.
| Parameeter | Väärtus / Kirjeldus |
|---|---|
| Sisendpinge | 5,0 – 30 V DC |
| Väljundpinge | 0,5 – 30 V DC, täpselt reguleeritav |
| Väljundvool | 3A pidev; kuni 4A aktiivjahutusega |
| Väljundvõimsus | 35W (passiivjahutus) / kuni 50W (väline ventilaator) |
| Pinge näidu täpsus | 0,01 V |
| Voolu näidu täpsus | 0,001 A |
| Kasutegur | ~88% |
| Integreeritud kaitsed | Alapinge (LUP), ülepinge (OUP), ülevool (OCP), ülevõimsus (OPP), mahtuvuspiirang (OAP), ajapiirang (OHP), ülekuumenemine (OTP) |
| Konverteri tüüp | DC-DC Step Up / Step Down (Buck-Boost) |

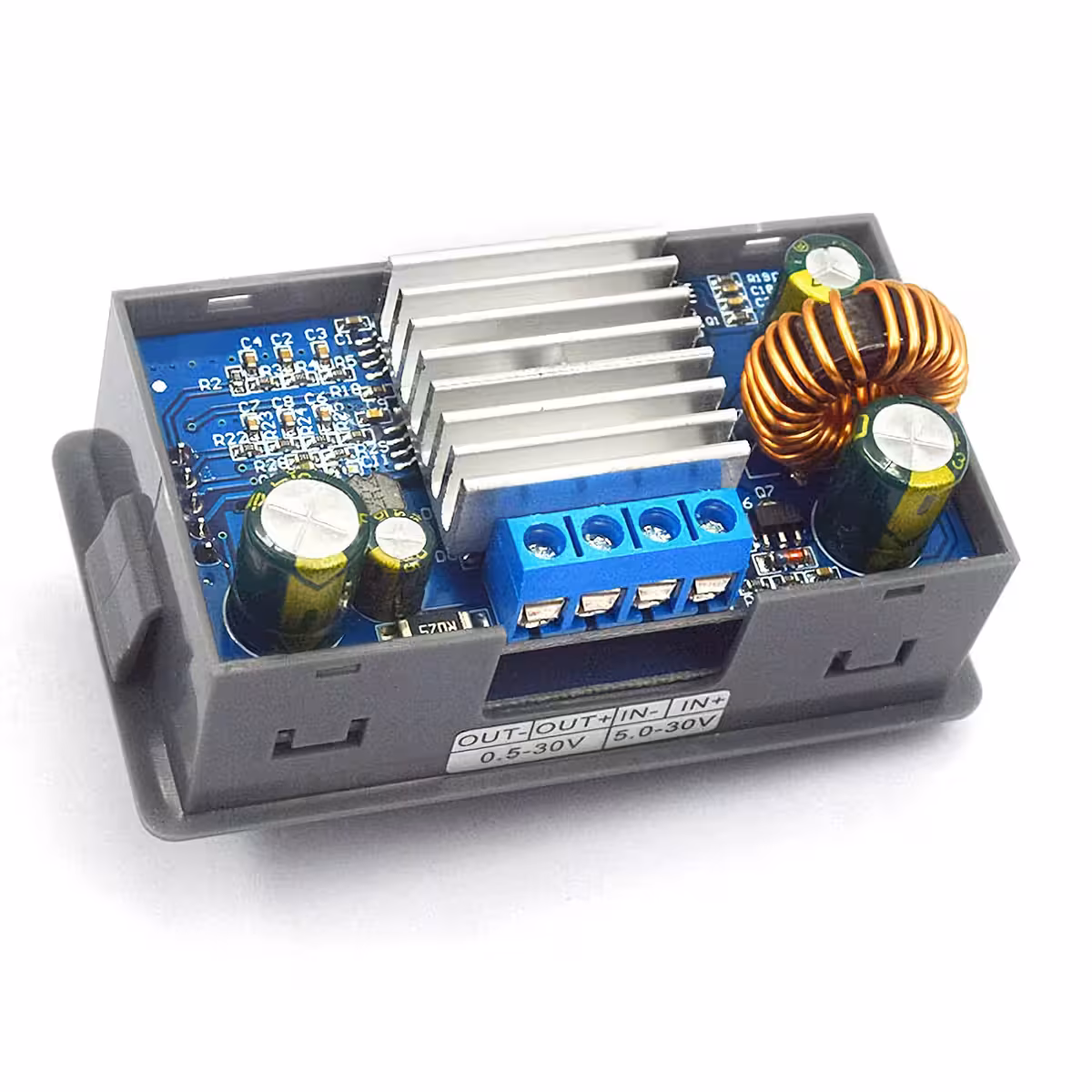

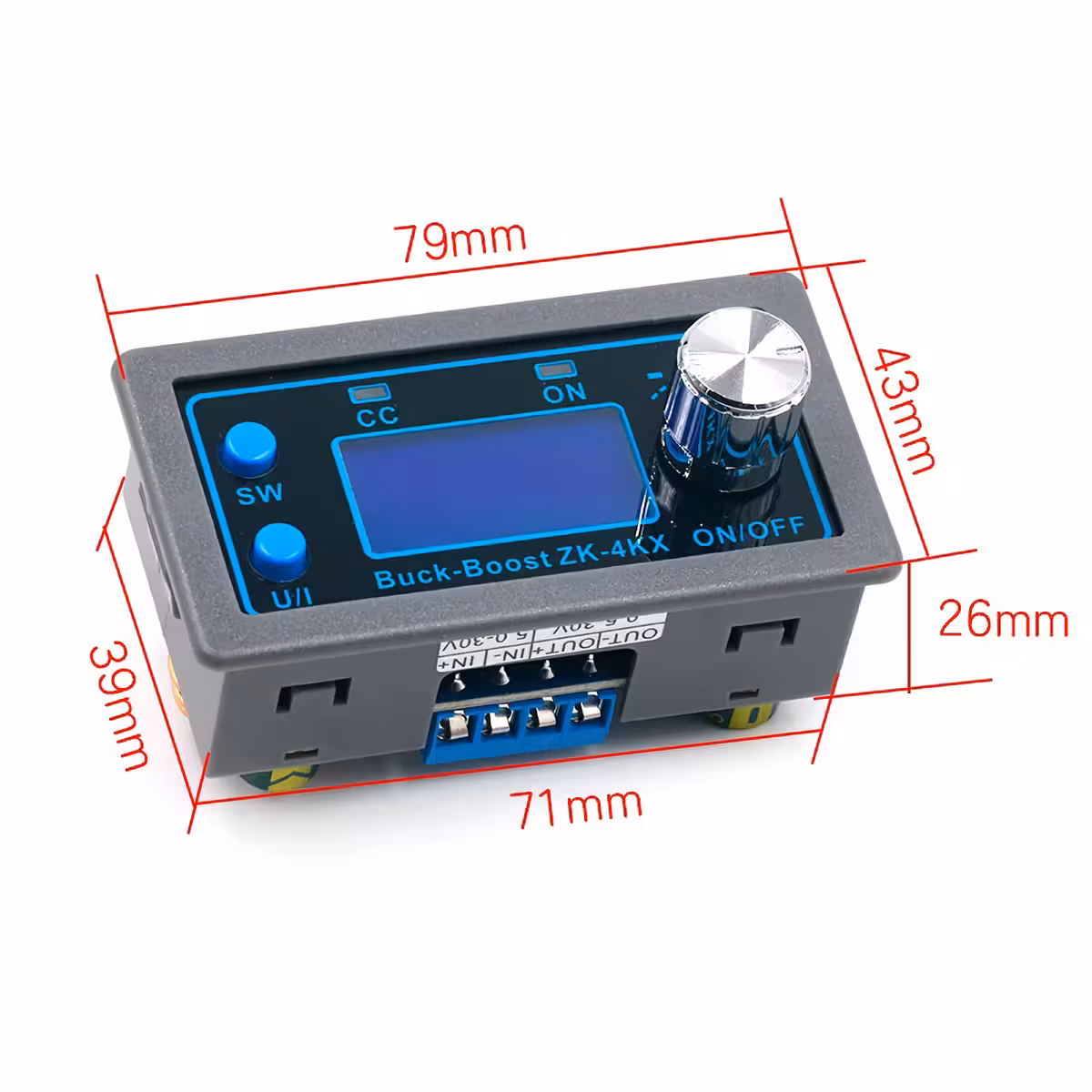

| Mõõtmed | 79 × 43 × 26 mm |

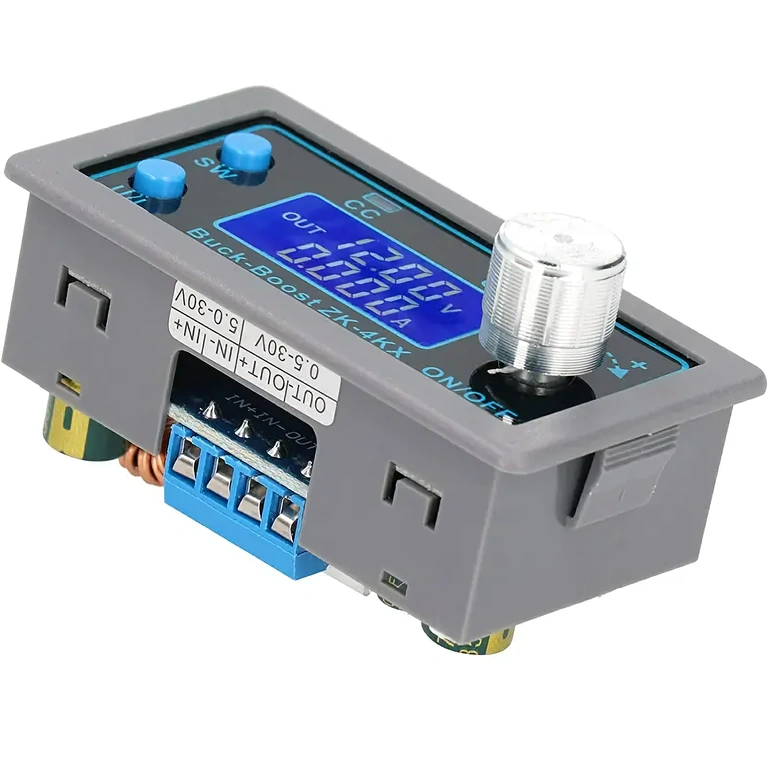

Kasutusjuhend ja seadistamine

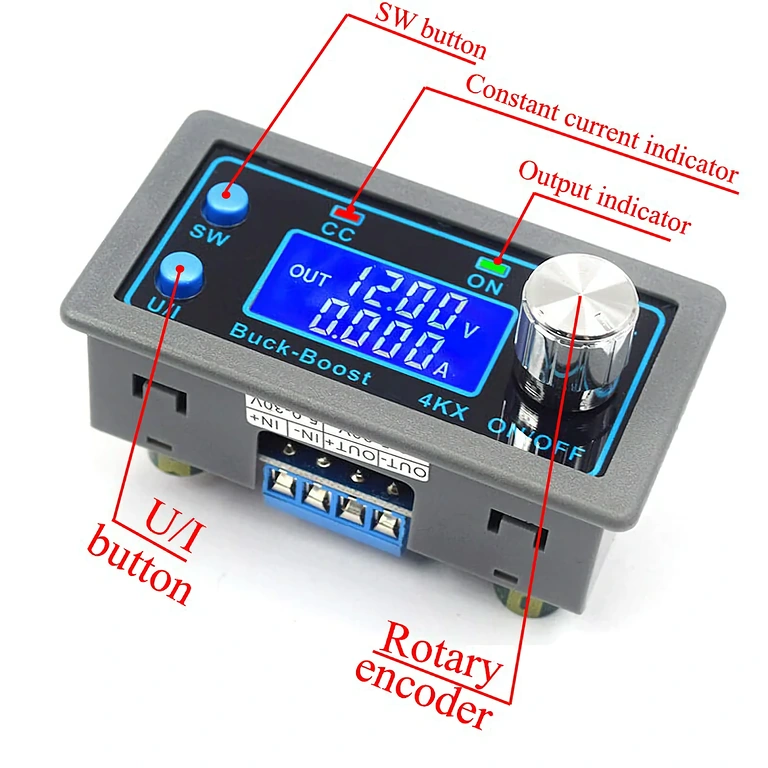

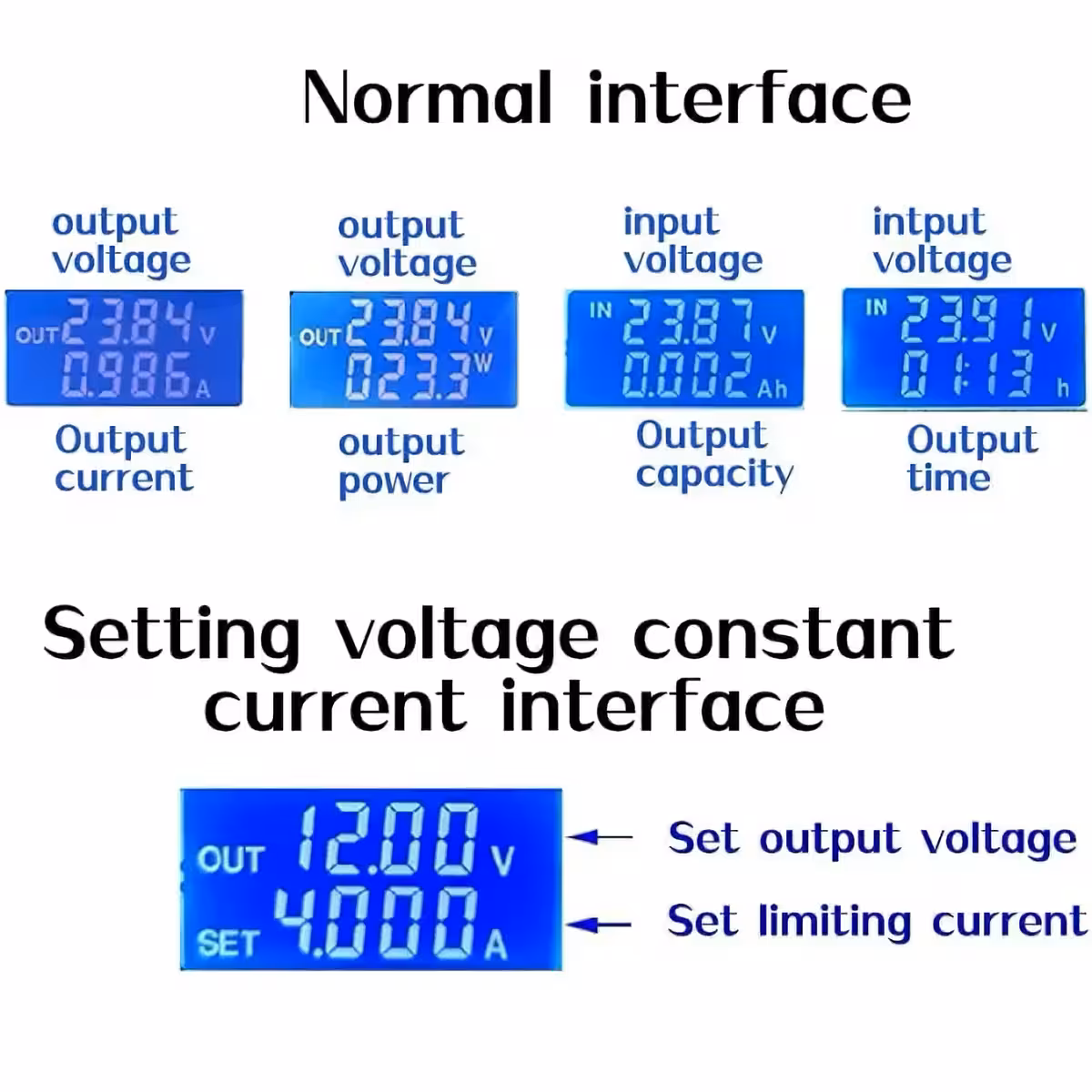

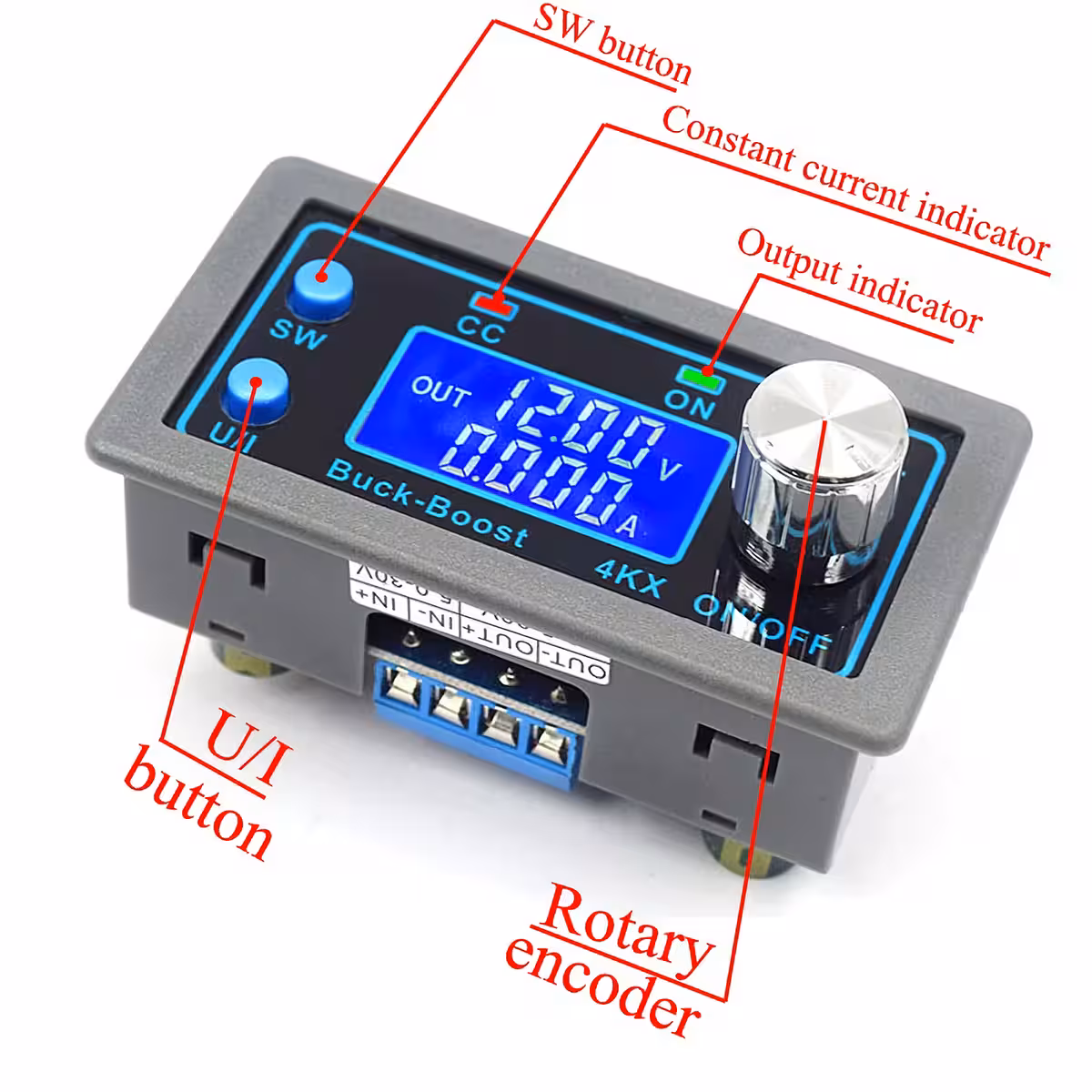

- Ekraani parameetrite vahetamine: Tavarežiimis vajuta SW nuppu, et valida pinge (V), voolu (A), võimsuse (W), mahtuvuse (Ah) ja aja (h) vahel. Pikaajaline SW nupu vajutus lülitab ekraani sisendpinge (IN) ja väljundpinge (OUT) vahel.
- Väljundpinge seadistamine: Vajuta U/I nuppu, et siseneda pinge seadistamise menüüsse. Aktiivne number hakkab vilkuma. Pööra pöördnuppu väärtuse muutmiseks. Vajuta lühidalt pöördnupule, et valida järgmine number. Menüüst väljumiseks vajuta kaks korda U/I või oota 10 sekundit.
- Maksimaalse voolutugevuse seadistamine: Tavarežiimis vajuta U/I, et pääseda ligi voolu seadistustele. Reguleeri väärtust pöördnupuga samamoodi nagu pinge puhul.
- Vaikimisi ON/OFF oleku seadistamine: Vajuta pikalt U/I nuppu, et valida, kas mooduli väljund on toite sisselülitamisel vaikimisi aktiivne (OPEN ON) või väljas (OPEN OFF).
- Kaitsefunktsioonide seadistamine: Vajuta pikalt U/I nuppu, et siseneda kaitsemenüüsse. Kasuta SW nuppu soovitud kaitse (LUP, OUP, OCP, OPP, OAP, OHP, OTP) valimiseks. Seadista piirväärtused ja lülita kaitsed vajadusel sisse või välja.
- Pinge ja voolu kalibreerimine: Vajuta U/I, et siseneda kalibreerimismenüüsse (CAL). Täpsema tulemuse saamiseks kalibreeri sisendpinge, väljundpinge ja voolutugevus vastavalt oma multimeetri näitudele.
Komplekti sisu
- 1 × DC-DC Step Up/Down konverteri moodul 30V 4A
Korduma kippuvad küsimused
Kas seda saab kasutada Arduino või Raspberry Pi toiteplokina?
Jah. Moodul pakub stabiilset pinget vahemikus 0,5V kuni 30V, sealhulgas 3,3V ja 5V. Seadista enne ühendamist õige pinge, et vältida seadmete kahjustamist ülepingega.
Kas jahutusventilaator on kohustuslik?
Tavakasutusel mitte. Kuni 35W ja 3A juures piisab passiivjahutusest. Kui töötad 4A juures või pikema aja vältel suurel koormusel, lisa väline ventilaator – vastasel juhul lülitab OTP-kaitse väljundi automaatselt välja.
Kas see töötab ka Step-Up (boost) režiimis?
Jah. Buck-boost topoloogia võimaldab nii pinget tõsta kui ka alandada. Näiteks 12V toiteallikast saad luua nii 5V kui ka 24V väljundi ilma moodulit vahetamata.
Mis juhtub, kui sisendpinge langeb alla 4,8V?
Alapingekaitse (LUP) katkestab väljundi automaatselt. Vaikimisi on piiriks 4,8V, kuid saad seda menüüst vastavalt oma toiteallikale kohandada.
Kas moodulit saab kalibreerida, kui näidud ei kattu multimeetriga?
Jah. Menüüs olev CAL-funktsioon võimaldab korrigeerida sisendpinge, väljundpinge ja voolu näitusid, kasutades oma multimeetrit etalonina.
