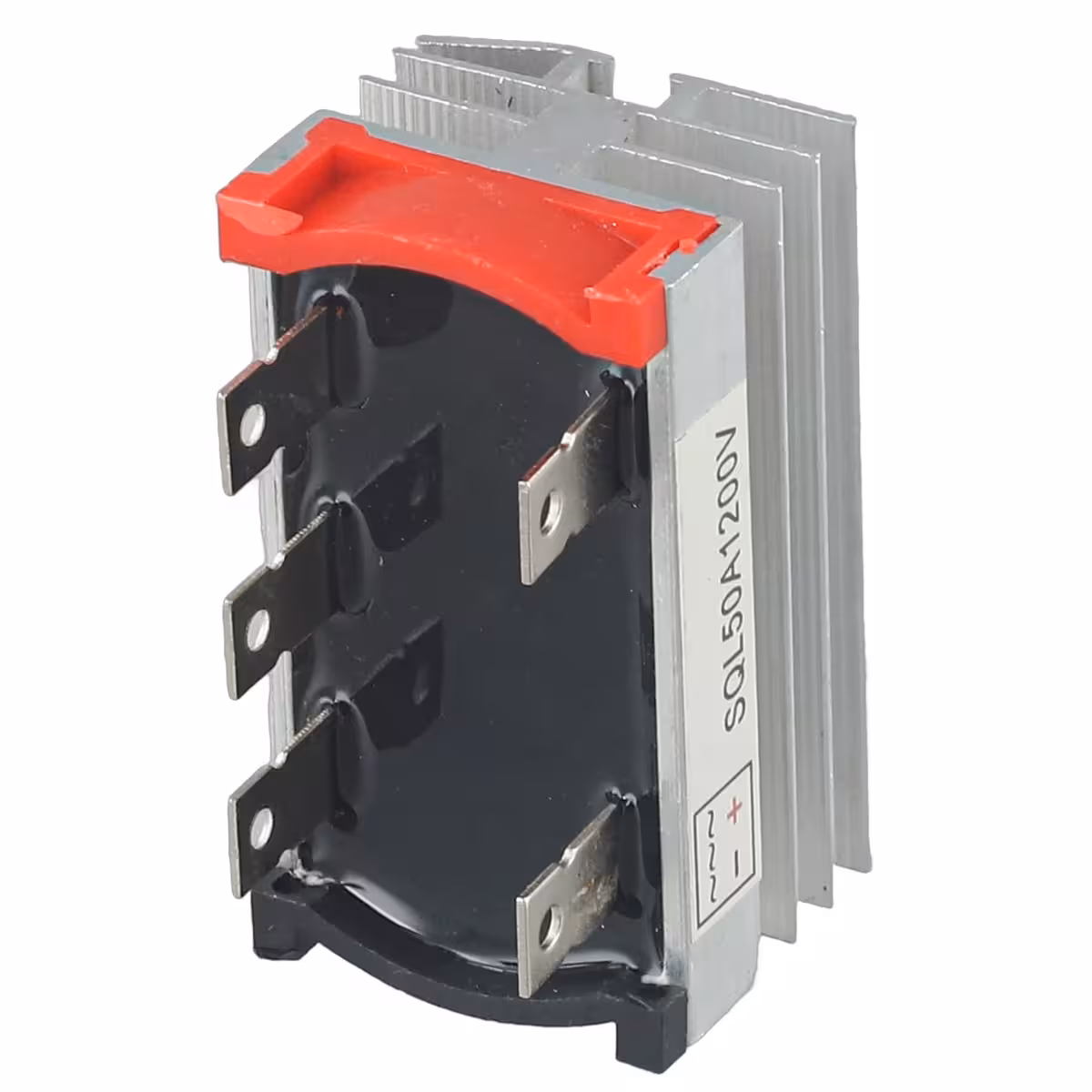

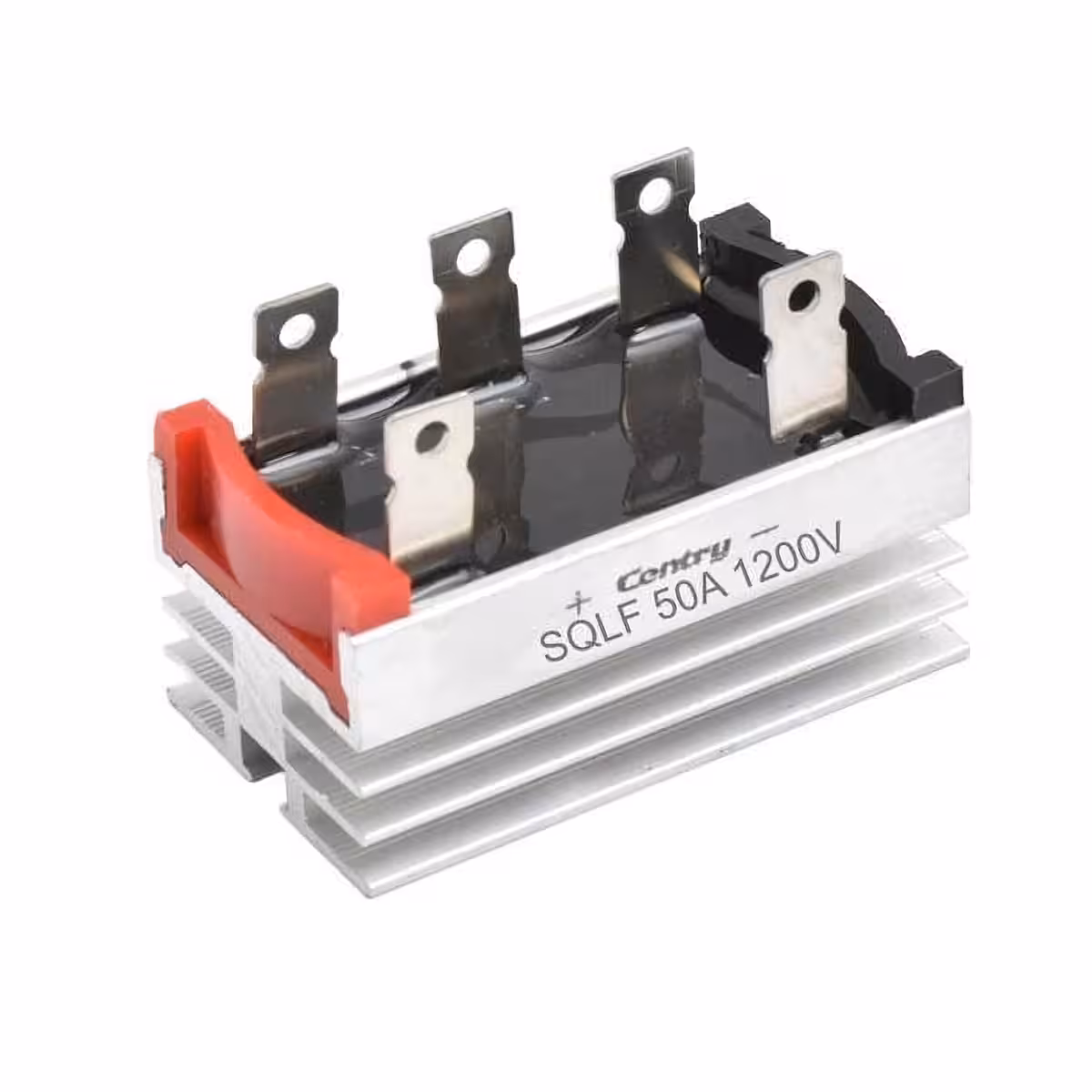

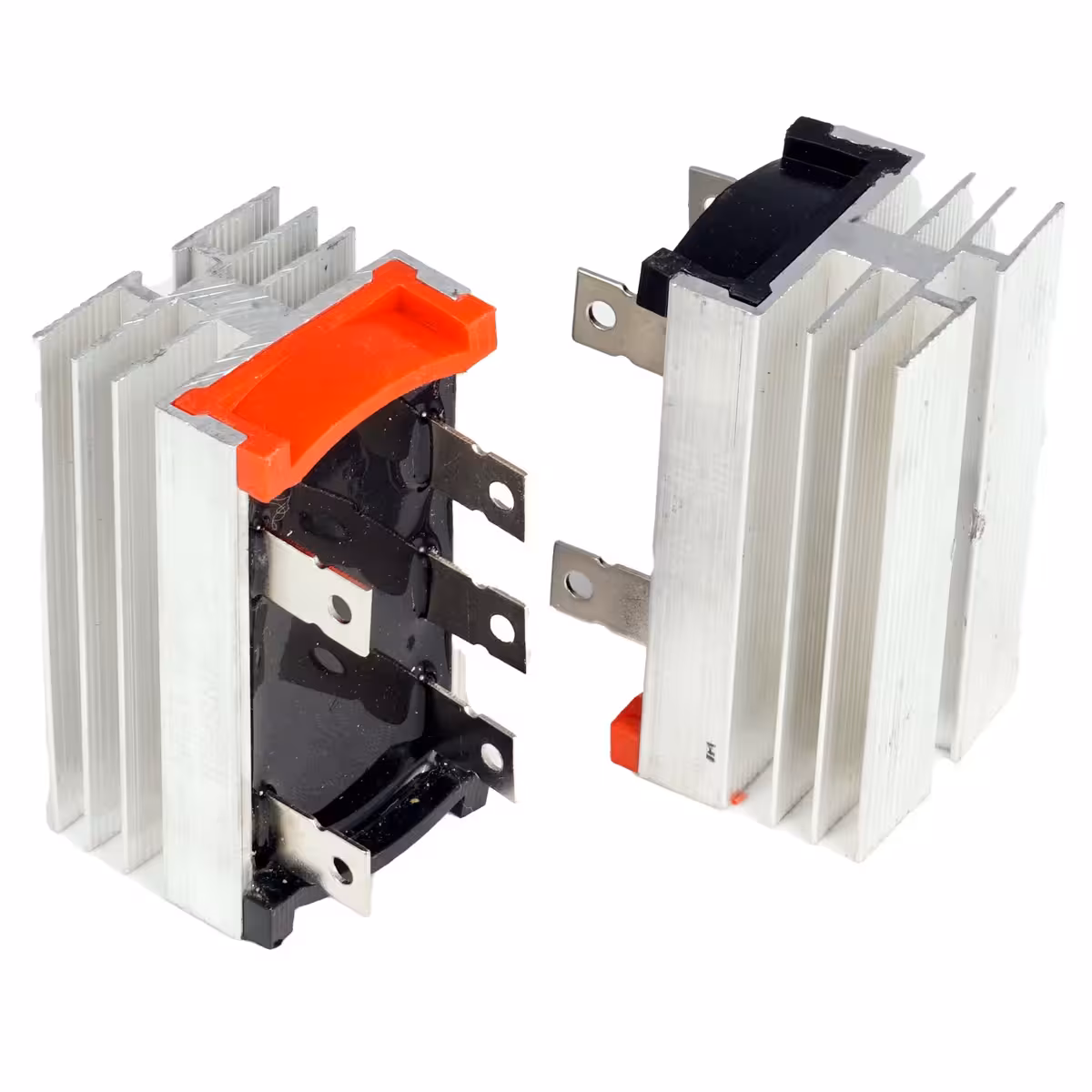

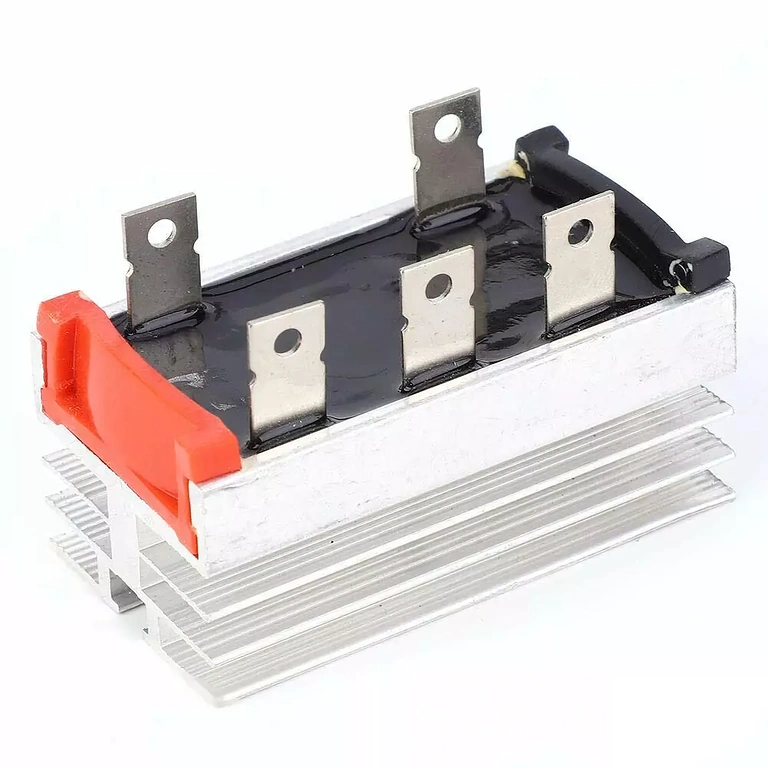

Kolmefaasiline alaldussild 50A 1200V – stabiilne alalispinge, minimaalne pulsatsioon ja valmisolek nõudlikeks tööstuslikeks rakendusteks

Inverterite, sagedusmuundurite (VFD) või akulaadimissüsteemide toitmisel on stabiilne ja madala pulsatsiooniga alalispinge kriitilise tähtsusega. See 50A / 1200V kolmefaasiline alaldussild lahendab just selle probleemi – tagades kolme vahelduvvoolu faasi täisperioodalalduse ning puhta ja prognoositava alalisvoolu väljundi. Kompaktne, vastupidav ja hõlpsasti integreeritav.

Märkus: Pideval koormusel 50A piiri lähedal on soovitatav kasutada välist jahutusradiaatorit või tagada sundjahutus.

Miks valida just see mudel? (Peamised eelised):

50A / 1200V – reaalne ohutusvaru — sobib keskmise võimsusega tööstuslikeks rakendusteks ilma komponendi piirkoormuseta, mis tagab pikema eluea.

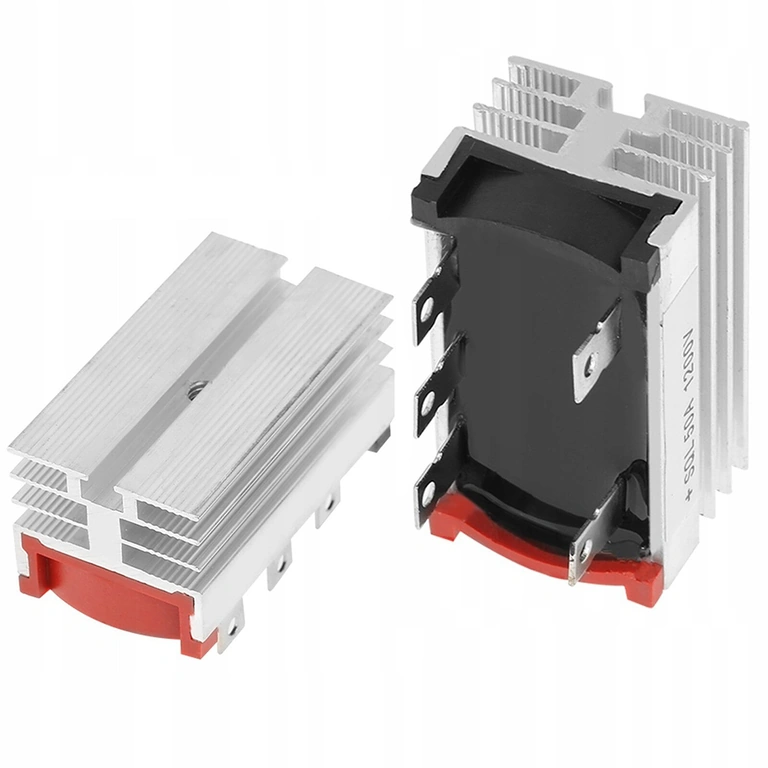

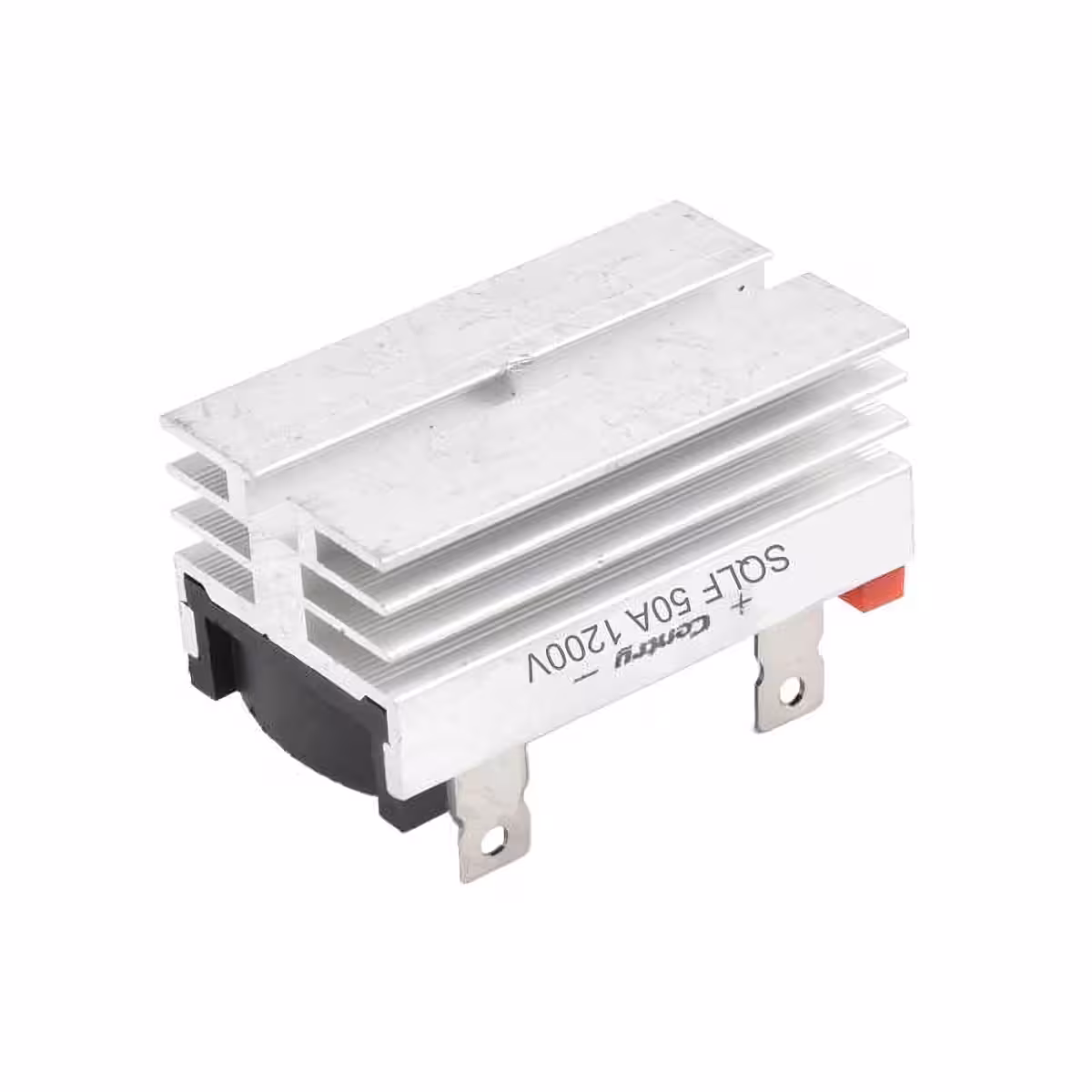

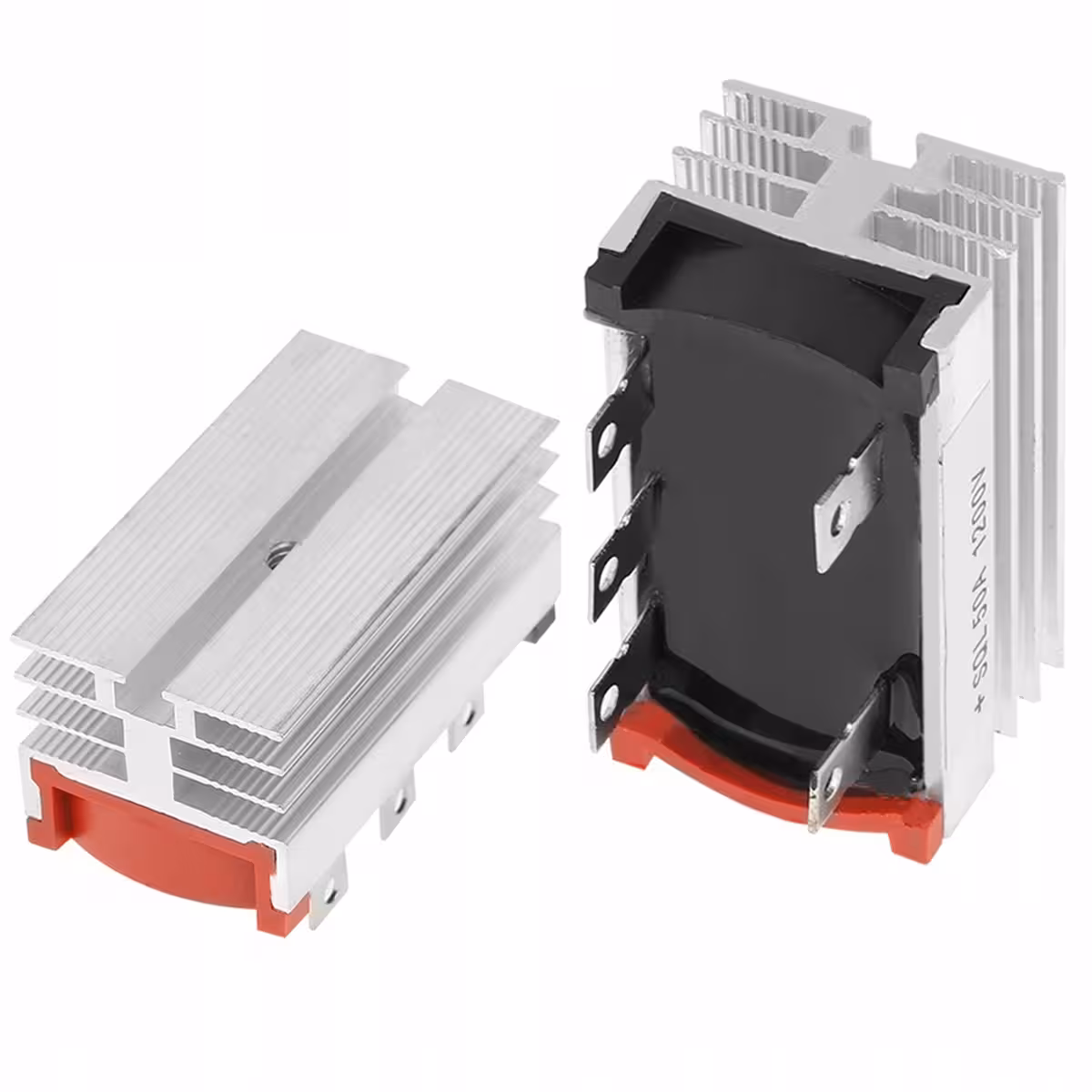

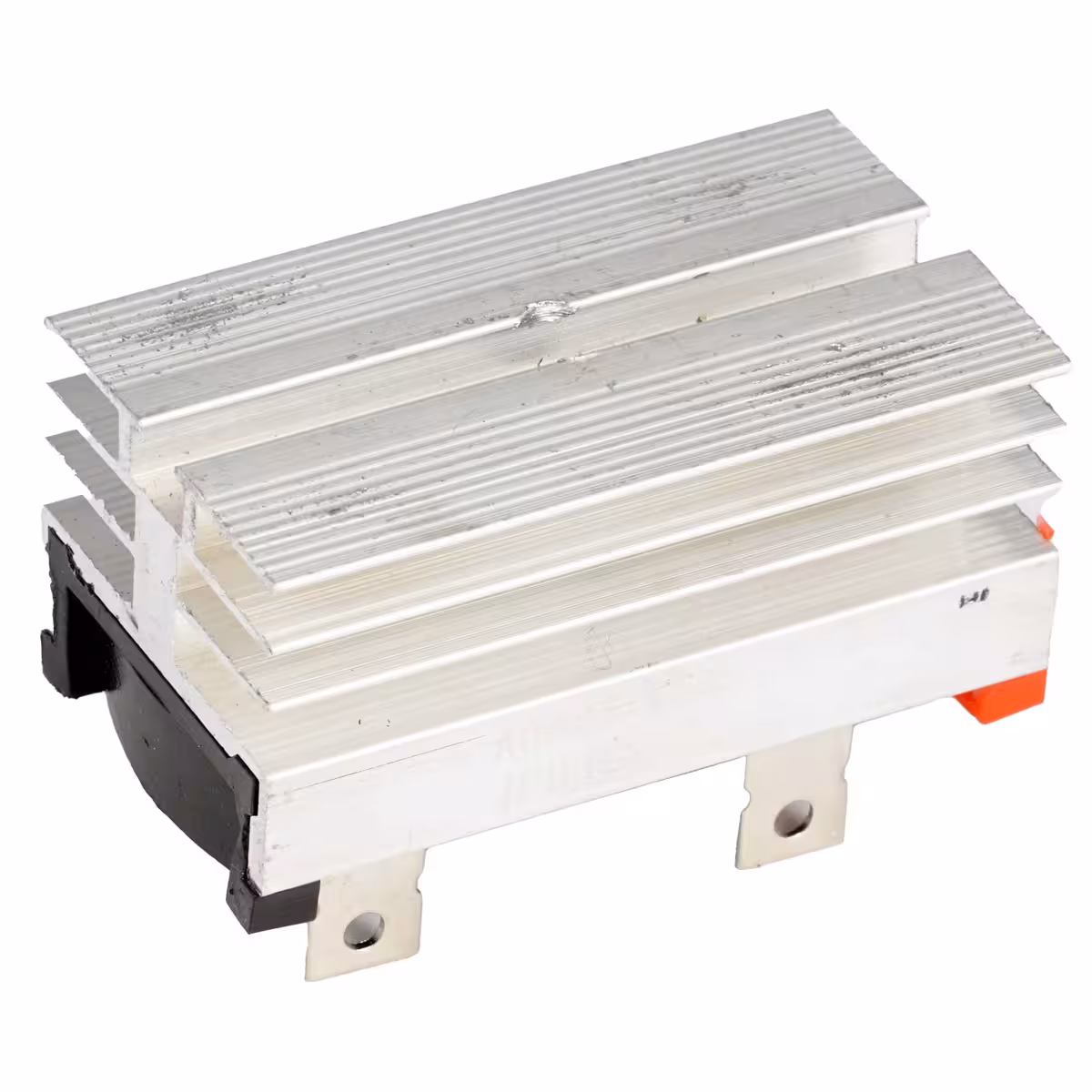

Kaheotstarbeline alumiiniumkorpus — pakub nii mehaanilist kaitset kui ka toimib passiivse jahutusradiaatorina, vähendades dioodide temperatuuri ilma lisakomponentideta.
Tunduvalt väiksem pulsatsioon võrreldes ühefaasiliste sildadega — 6-dioodiline skeem alaldab kõik kolm faasi korraga, tulemuseks on märksa ühtlasem alalispinge väljund.

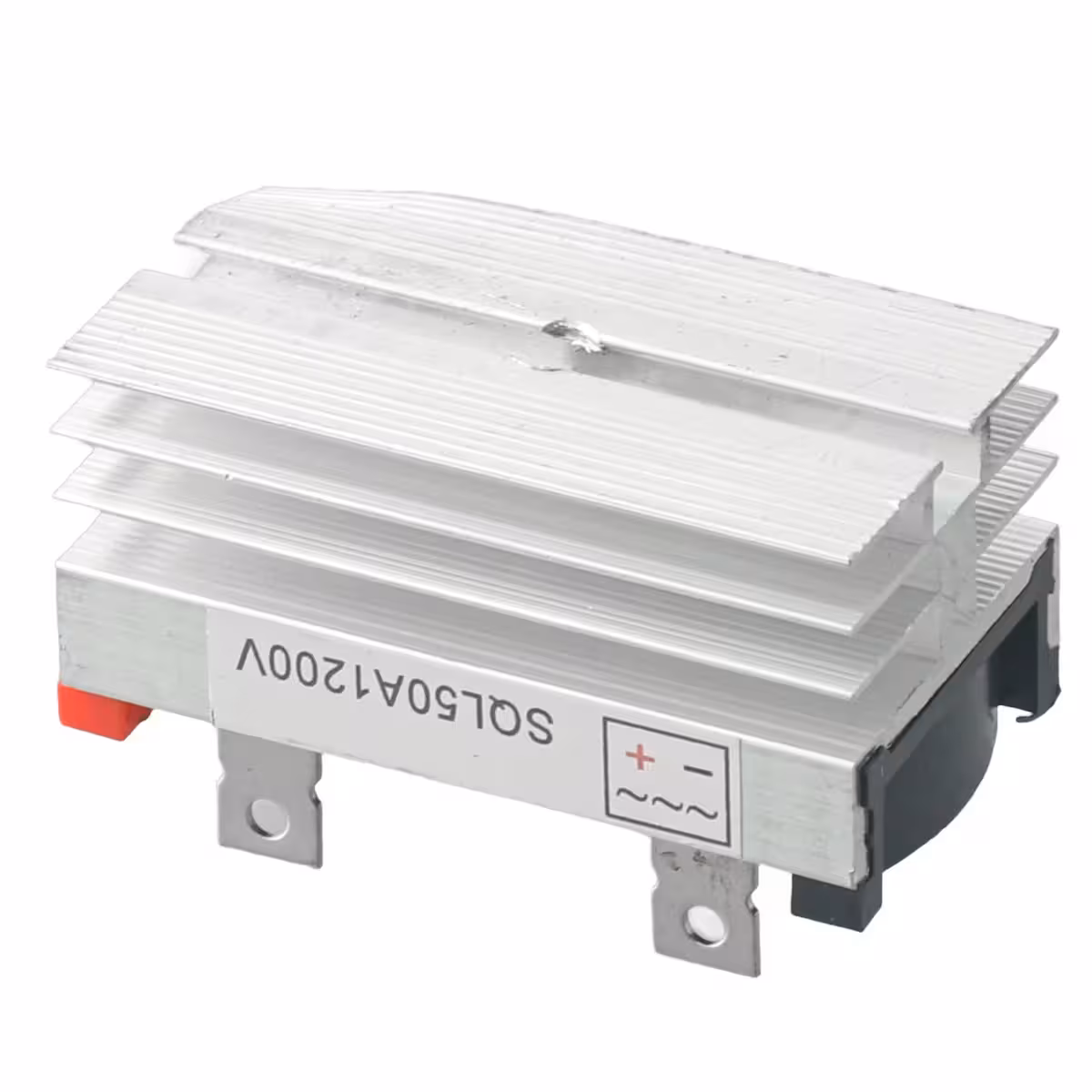

Paigaldus 5 minutiga — 6 mm kinnitusava võimaldab otseühendust jahutusradiaatori või juhtpaneeliga ilma spetsiaalsete adapteriteta.
Tõestatud mitmekülgsus — sobib kasutamiseks kolmefaasilistes inverterites, tööstuslikes toiteplokkides, sagedusmuundurites, keevitusseadmetes ja akusalvestusega päikesepaneelide süsteemides.

Tehnilised andmed ja jõudlus

Klassikaline 6-dioodiline sillaskeem alaldab kõik kolm vahelduvvoolu faasi, pakkudes minimaalse pulsatsiooniga alalispinget, mis on otse kasutatav LC- või mahtuvuslike filtrite sisendastmena. Standardse 400V kolmefaasilise võrgu korral on alalisvoolu väljundpinge enne filtreerimist ligikaudu 540V DC.

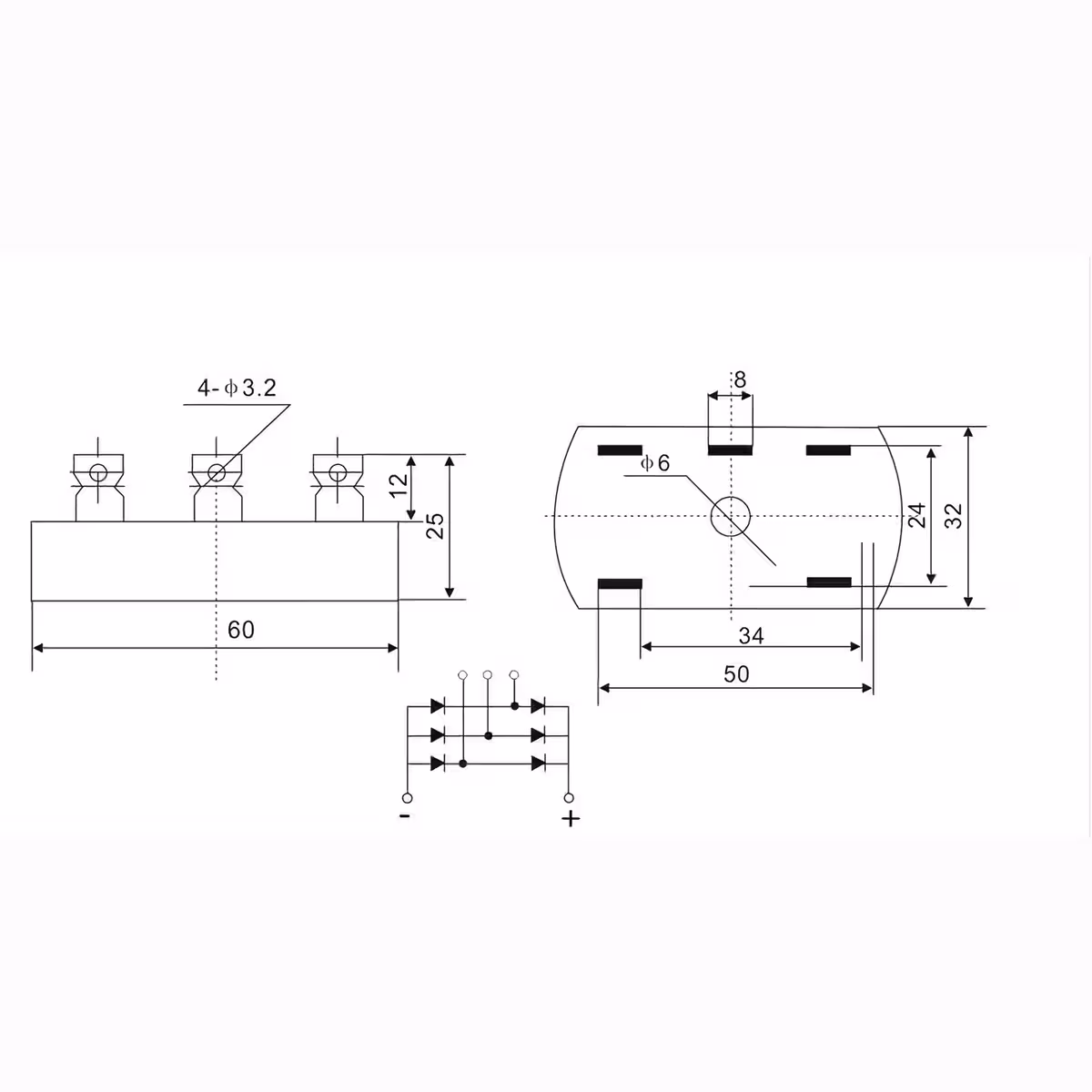

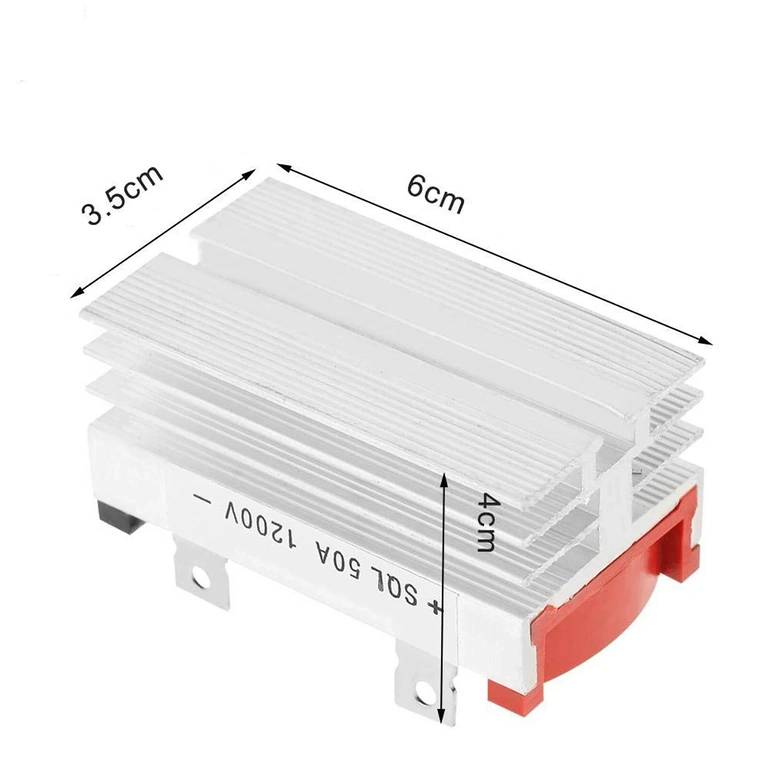

60 x 31 mm mõõtmed võimaldavad kompromissideta integreerimist elektrikilpidesse, kompaktsetesse toiteplokkidesse või automaatikaseadmetesse, kus ruum on piiratud. Alumiiniumist korpus ei ole ainult konstruktsiooniline element – see hajutab tõhusalt pideval töötamisel tekkivat soojust, pikendades dioodide eluiga.

Parameeter	Väärtus / Detailid
Maksimaalne voolutugevus	50A
Maksimaalne blokeerimispinge	1200V
Alaldustüüp	Kolmefaasiline sild (6 dioodi)
Korpuse materjal	Alumiinium (passiivne soojuseraldus)
Värv	Hõbedane
Mõõtmed	60 x 31 mm (ligikaudne)
Kinnitusava läbimõõt	6 mm (ligikaudne)
Alalisvoolu väljundpinge (400V AC liin)	~540V DC (enne filtreerimist)
Peamised rakendused	Inverterid, tööstuslikud toiteallikad, VFD, akulaadijad, päikesesüsteemid

Pakendi sisu

1 x Kolmefaasiline alaldussild 50A 1200V – alumiiniumkorpuses

Korduma kippuvad küsimused

Mis on praktiline vahe ühefaasilise ja kolmefaasilise silla vahel?

Kolmefaasiline sild alaldab korraga kõiki kolme vahelduvvoolu faasi. Tulemuseks on palju väiksema pulsatsiooniga alalispinge, mis tähendab stabiilsemat toidet ühendatud seadmele ilma vajaduseta massiivse lisafiltreerimise järele.

Kas vajan välist jahutusradiaatorit?

Alla 30-35A voolutugevuse ja vahelduva töörežiimi korral saab alumiiniumkorpus jahutamisega ise hakkama. 50A lähedaste voolutugevuste või pikaajalise pideva töö korral on soovitatav kasutada välist jahutusradiaatorit või sundjahutust, et hoida temperatuur ohututes piirides.

Kuidas silda õigesti ühendada?

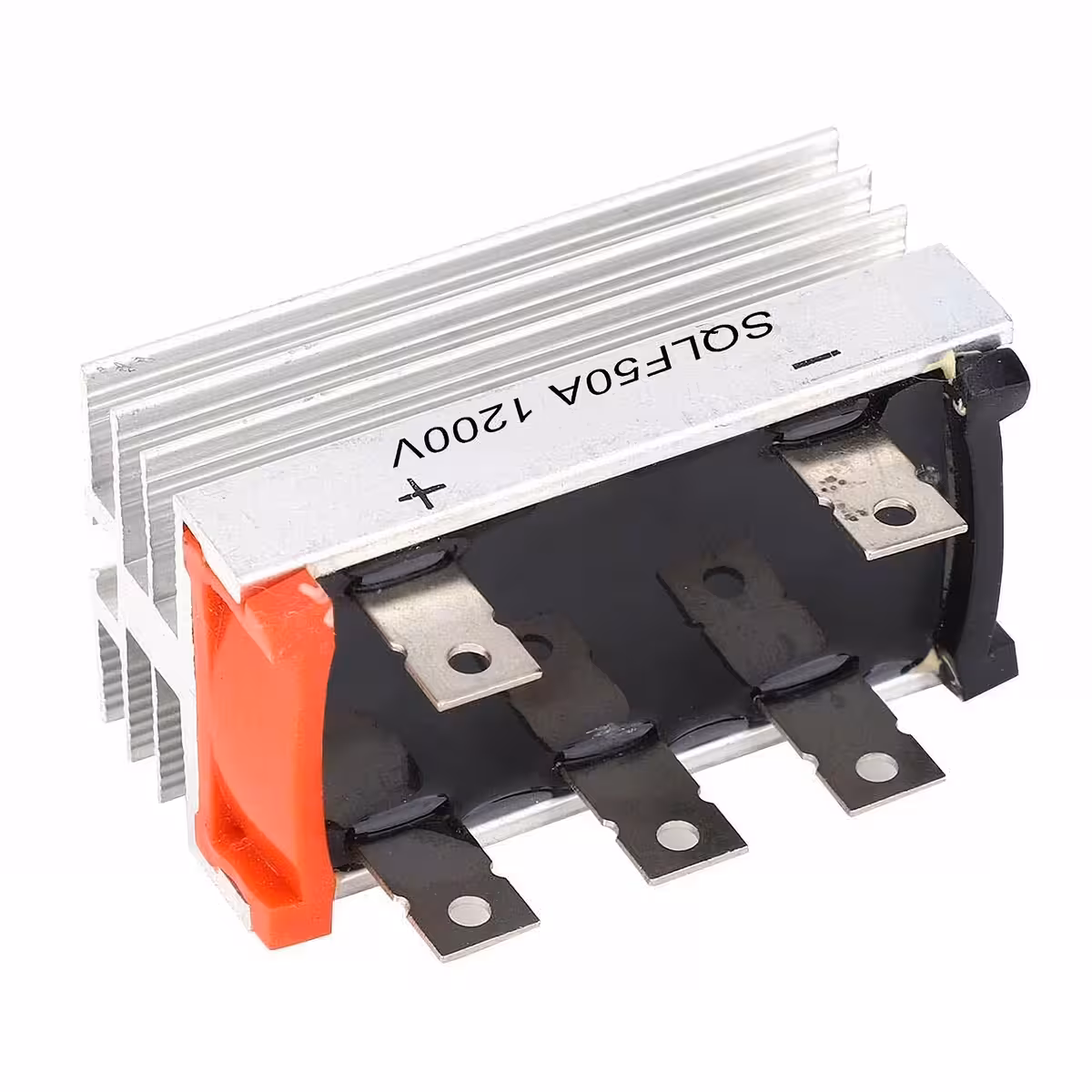

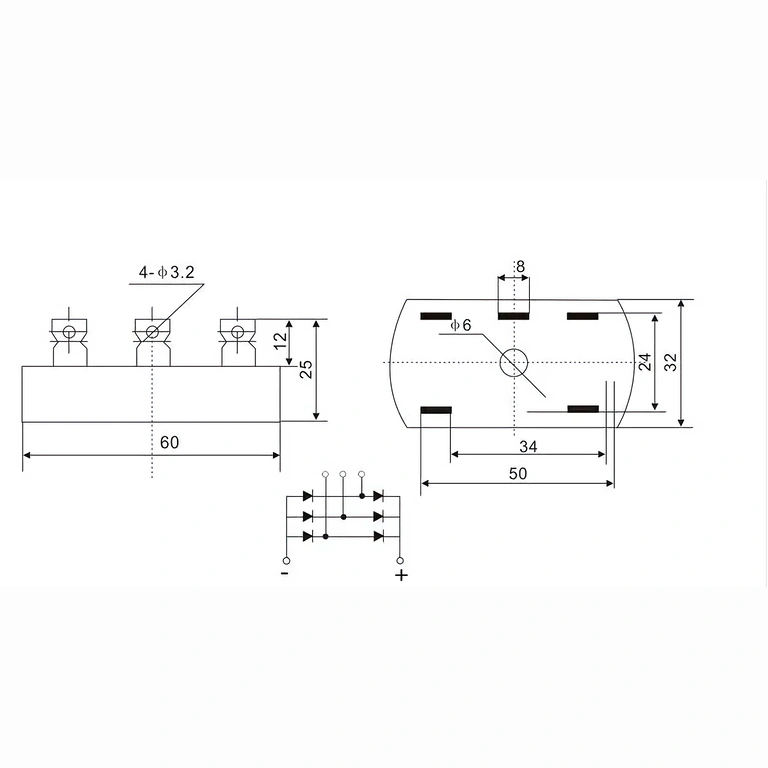

Kolm sisendklemmi (A, B, C või ~) ühendatakse kolmefaasilise vahelduvvooluallika faasidega. Klemmid + ja – tähistavad alalisvoolu väljundit. Jälgige väljundis polaarsust – selle eksimine võib ühendatud seadmeid kahjustada.

Kas see sobib kolmefaasilise inverteriga päikesesüsteemidesse?

Jah. See ühildub päikesesüsteemidega, mis kasutavad kolmefaasilisi invertereid või DC-DC muundureid, mis vajavad vahelduvvoolugeneraatoritest tuleva pinge alaldamist.
