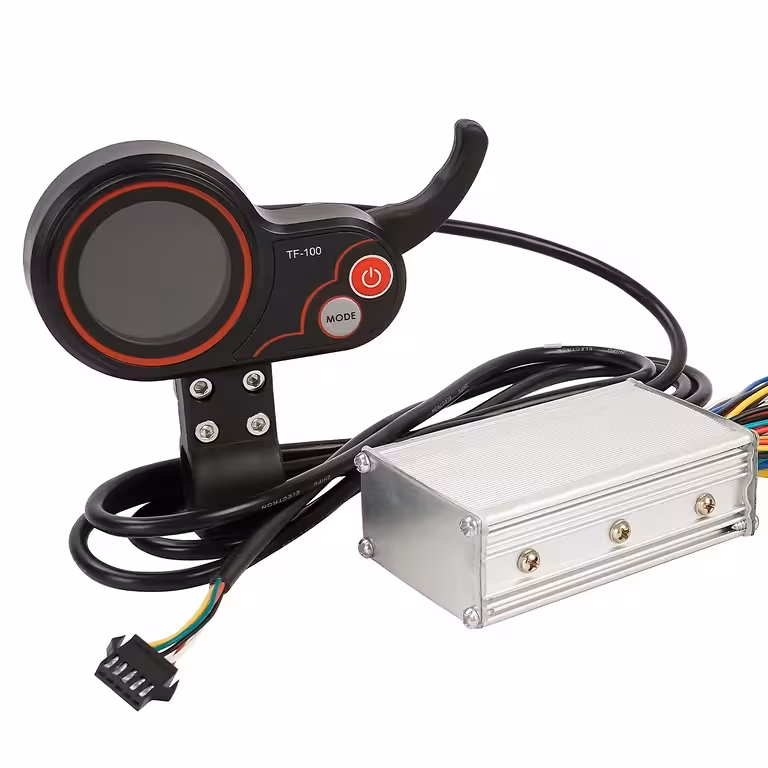

20A harjadeta kontroller TF-100 ekraaniga – täielik uuendus sinu tõukerattale või elektrijalgrattale
Kas sinu tõuks jõnksutab, vana ekraan ei reageeri enam või soovid lihtsalt särtsakamat minekut? Kvaliteetne harjadeta kontroller teeb vahet frustreerival sõidul ja sujuval kulgemisel. See 20A komplekt sobib 24V ja 36V süsteemidele ning 350W kuni 1000W mootoritele – ehk siis praktiliselt igale turul levinud levinud konfiguratsioonile.
Märkus: Pakend sisaldab kontrollerit ja TF-100 LCD-ekraani. Enne ostmist kontrolli kindlasti pistikute ühilduvust oma tõukeratta mudeliga.
Miks valida just see mudel? (Peamised eelised):
- 24V / 36V ühilduvus — töötab enamike levinud akudega ilma lisamuudatusteta
- Võimsus 350W–1000W — sobib otse originaalkontrolleri asemele pea igale linnasõidu elektritõukerattale või -ratastele
- Automaatne õppefunktsioon (Self-learning) — tuvastab ja seab ise mootori pöörlemissuuna; puudub oht vale ühendusega komponente läbi põletada
- Komplektis TF-100 LCD-ekraan — P-Settings menüü 16+ seadistatava parameetriga alates voolupiirangust kuni püsikiiruse hoidjani, kõik ühel selgel ekraanil
- E-ABS pidur + madala taseme pidur — astmeline elektrooniline pidurdus, mis vähendab klotside kulumist ja tagab tihedas liikluses parema kontrolli
- Natiivne PAS-tugi — ühildub pedaalimise abisüsteemidega, ideaalne väntvõlli anduriga elektrijalgratastele
- Sisseehitatud süütelukk — elektrilise luku funktsioon (electric door lock) lisaturvalisuseks juhusliku käivitumise vastu
Üksikasjad ja jõudlus
Brushless BLDC arhitektuur koos Hall-andurite toe (6 juhet) toega tagab mootori sujuva juhtimise igal kiirusel – ei mingeid jõnksatusi kohaltvõtul ega ülekuumenemist püsikiirusel. Parameetri P14 kaudu reguleeritav voolupiirang (1–20A) võimaldab kohandada kiirenduse äkilisust vastavalt sõitja kaalule või maastikule. Minimaalse pinge kaitse (P15) hoiab ära aku ületühjenemise, mis tähendab sinu akupakile reaalselt pikemat eluiga.
| Parameeter | Väärtus / Detail |
|---|---|
| Ühilduv pinge | 24V / 36V |
| Toetatud mootori võimsus | 350W / 500W / 800W / 1000W |
| Nimivool | 20A |
| Mootori tüüp | Harjadeta (BLDC) |
| Hall-andurid | Jah – 6 juhet |
| Komplektis olev ekraan | LCD TF-100 |
| Elektrooniline pidurdus | E-ABS pidur + madala taseme pidur |
| Pedaaliabisüsteem (PAS) | Jah |
| Mootori suuna iseõpe | Jah – automaatne |
| Püsikiiruse hoidja (Cruise Control) | Jah (P17) |
| Esituli + pasun | Juhtimine otse kontrollerist |
| Elektriline lukk | Electric door lock – Jah |
| Sideteenuse protokoll | Konfigureeritav (P20) |
| Sõiduki ühilduvus | Elektriline tõukeratas / elektrijalgratas |
Programmeerimis- ja kasutusjuhend
TF-100 ekraan võimaldab teha täpsemaid seadistusi otse lenksult. Menüüsse P-Settings sisenemiseks hoia 2–3 sekundit korraga all nuppe Power + Mode.
| Parameeter | Kirjeldus |
|---|---|
| P01 | Ekraani heledus (1–3) |
| P02 | Mõõtühikud: KM / MPH |
| P03 | Süsteemi pinge (24v/36V ) |
| P04 | Automaatne unerežiim (0–60 min) |
| P06 | Ratta läbimõõt |
| P07 | Mootori magnetite arv |
| P09 | Käivitusrežiim: kohene / tõukega |
| P10 | Sõidurežiim |
| P11 | Elektroonilise piduri tundlikkus |
| P12 | Kiirenduse tase (0–5) |
| P14 | Voolupiirang (1–20A) |
| P15 | Aku minimaalse pinge kaitse |
| P17 | Püsikiiruse hoidja (Cruise control) |
| P18 | Kiiruse kalibreerimine |
| P19 | Käikude režiim |
| P20 | Sideprotokoll |
Kontrolleri füüsiliseks ühendamiseks toimi järgmiselt:
- Ühenda faasijuhtmed, järgides värvikoodi (kontrolleri ja mootori värvid peavad kattuma)
- Ühenda aku: punane = (+Jaanuar), must = (–)
- Ühenda gaasikaabel (throttle) ja süütelukk
- Ühenda Hall-juhtmed, kui mootor on varustatud Hall-anduritega
- Ühenda kokku iseõppe (self-learning) juhtmed mootori suuna automaatseks tuvastamiseks:
- Kui ratas pöörleb õiges suunas → ühenda iseõppe juhtmed lahti
- Kui ratas käib tagurpidi → hoia juhtmeid ühendatuna kuni suuna automaatse ümberpööramiseni
- Ühenda vajadusel lisafunktsioonid (tuli, pasun, pidur, PAS)
Pakendi sisu

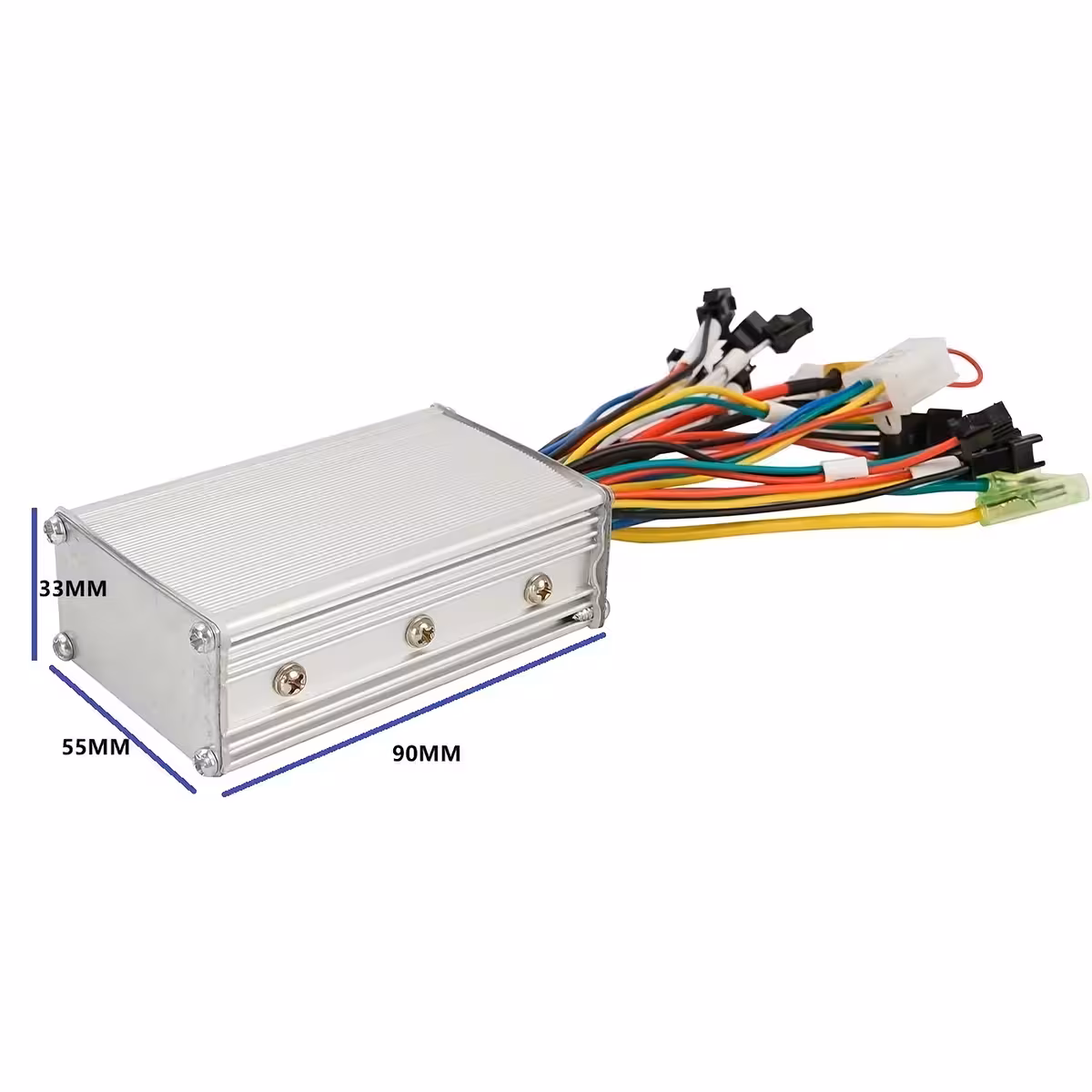

- 1x 20A harjadeta kontroller (24V / 36V)
- 1x TF-100 LCD-ekraan
Korduma kippuvad küsimused
Kas see töötab minu 500W / 36V mootoriga?
Jah. Kontroller toetab harjadeta mootoreid võimsusega 350W kuni 1000W ning pingega 24V ja 36V. Enne paigaldamist kontrolli siiski ka füüsiliste pistikute sobivust oma mudeliga.
Mis juhtub, kui ühendan faasijuhtmed valesti?
Self-learning ehk iseõppefunktsioon tuvastab pöörlemissuuna automaatselt. Kui mootor käivitub tagurpidi, järgi ülaltoodud iseõppe protseduuri – komponente ei ole võimalik kahjustada.
Kas TF-100 ekraan on komplektis kaasas või tuleb see eraldi tellida?
See on komplektis olemas. Saad kontrolleri ja TF-100 LCD-ekraani üheskoos, valmis paigaldamiseks.
Kas ma saan selle paigaldada ka elektrijalgrattale, mitte ainult tõukerattale?
Jah. See toimib igal elektrijalgrattal, mis kasutab sobiva võimsusvahemikuga BLDC harjadeta mootorit. Natiivne PAS-tugi teeb selle suurepäraseks valikuks ka väntvõlli anduriga ratastele.
Kuidas ma oma aku pinge TF-100 ekraanil ära seadistan?
Ava P-Settings menüü (hoia Power + Mode all 2–3 sekundit) ja muuda parameeter P03 oma aku väärtusele vastavaks: kas 24V või 36V.
