Bipolaarsed HALL-andurid BLDC-mootoritele – 3-osaline komplekt täielikuks hoolduseks

Kas sinu elektrimootor vibreerib käivitamisel, teeb imelikku häält või ei hakka üldse tööle? Kõige sagedasem põhjus on vigased HALL-andurid. See kolmest bipolaarsest HALL-andurist koosnev komplekt on ideaalne lahendus elektrirataste, tõukerataste, skuutrite ja hoverboardide BLDC-mootorite taastamiseks – sa ei pea vahetama tervet mootorit ega kontrollerit.

Märkus: Komplekt sisaldab 3 identset andurit, mis on täpselt vajalik kogus standardse 3-faasilise BLDC-mootori andurite täielikuks väljavahetamiseks.

Miks valida just see komplekt? (Peamised eelised):

Lai ühilduvus — asendab otse mudeleid A3144E, OH3144, Y3144, SS441A, 41F, OH41, SH41, SS41F, S41, SS49E, OH49E, 49E ilma täiendavate muudatusteta.
Bipolaarne tuvastus — reageerib magnetväljadele mõlemas suunas, hoides ära kommutatsioonivead, mis põhjustavad vibratsiooni või mootori blokeerumist koormuse all.
Plug-and-play paigaldus — 3 standardset viiku (VCC +5V, GND, signaal), lihtne ühendamine ilma keerulise ümberjuhtmeteta.
Pikaajaline lahendus — vahetades kõik 3 andurit korraga, väldid riski, et mõni teine vana andur peagi üles ütleb.
Säästlik remont — säästad märkimisväärselt võrreldes uue mootori või kontrolleri ostmisega, mis võib maksta 10–30 korda rohkem.

Tehnilised andmed ja tööpõhimõte

Iga andur töötab Hall-efekti põhimõttel: see tuvastab rootori magnetvälja muutused ja saadab digitaalse signaali kontrollerile, mis juhib mootori faaside lülitamist. Ilma selle infota ei suuda mootor sujuvalt käivituda või keeldub üldse töötamast.

Väljundsignaal varieerub vahemikus 0V kuni 3.2V ning ühendus mootoriga toimub 5-juhtmelise pistiku kaudu: 2 juhet toitele (+5V ja GND) ning 3 signaalijuhet (üks iga anduri jaoks). See on standardne konfiguratsioon 36V ja 48V elektrimootoritele.

Kuidas kahtlusalust andurit testida: vii magnet anduri korpuse lähedale ja mõõda multimeetriga signaaliviigu pinget. Kui pinge ei muutu vahemikus 0V kuni ~3.2V, on andur defektne ja vajab vahetust. Kui andurid on korras, kontrolli mootori väljundjuhtmeid ja kontrolleri seisukorda.

Parameeter	Väärtus / Kirjeldus
Anduri tüüp	Magnetiline bipolaarne (Hall-efekt)
Ühilduvad mudelid	A3144E, OH3144, Y3144, SS441A, 41F, OH41, SH41, SS41F, S41, SS49E, OH49E, 49E
Toitepinge	+5V DC
Väljundsignaali pinge	0V – 3.2V (digitaalne)
Viikude arv	3 (VCC, GND, signaal)
Mootori ühendus	5-juhtmeline pistik (2 toide + 3 signaal)
Kasutusala	Elektriratas, elektritõukeratas, elektrimopeed, hoverboard
Komplektis	3 andurit

Pakendi sisu

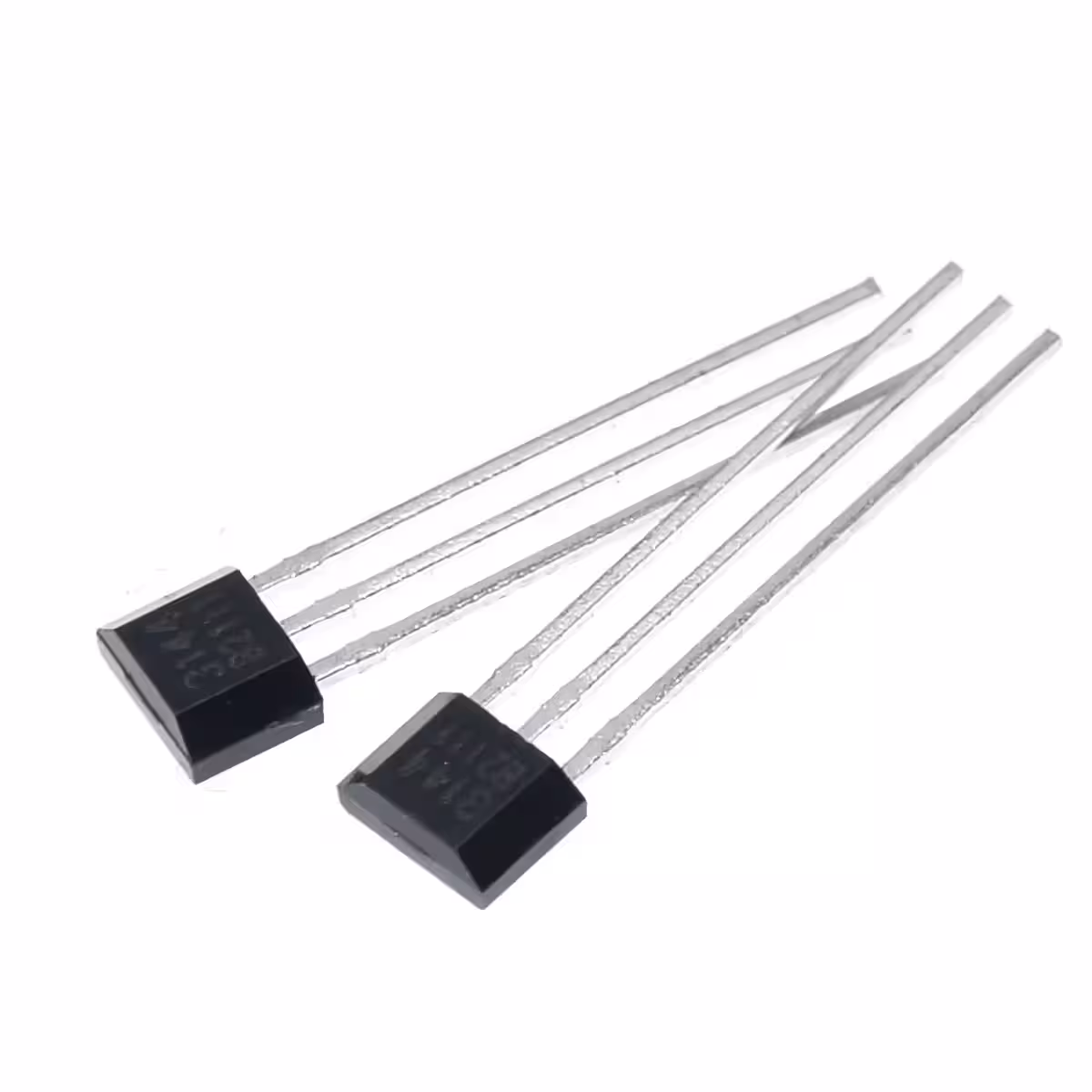

3x HALL-andur (ühildub A3144E, 41F, SS41F ja analoogidega)

Korduma kippuvad küsimused

Kuidas teha kindlaks, et viga on just HALL-andurites?

Klassikalised sümptomid: mootor ei käivitu, käivitub tugeva vibratsiooniga või blokeerub koormuse all. Kiirtest: vii magnet iga anduri lähedale ja mõõda multimeetriga signaaliviigu pinget — see peab kõikuma 0V ja ~3.2V vahel. Kui pinge ei muutu, on andur rikkis.

Kas need sobivad minu elektrimootorile?

Kui sinu mootor kasutab A3144, 41F, SS41F tüüpi andureid või mõnda tabelis loetletud analoogi, siis sobivad need suurepäraselt. Need on standardlahendused enamikule 36V ja 48V BLDC-mootoritele.

Miks vahetada kõik 3 andurit, kui arvatavasti on vaid üks katki?

Kõik andurid on töötanud sama kaua ja neil on sarnane kulumisaste. Kui üks on üles öelnud, on teised tõenäoliselt samuti eluea lõpusirgel. Kõigi vahetamine korraga säästab sind korduvast remondist lähitulevikus.

Kas paigaldus nõuab erioskusi?

See nõuab mootori korpuse avamist. Soovitame ühendustest enne lahtivõtmist pilt teha, et kokkupanek oleks lihtsam. Eri tööriistu vaja ei ole, piisab tavalistest tööriistadest ja elementaarsetest tehnilistest teadmistest.
