Digitaalne DC voltmeeter ja ampermeeter 0–100V / 0–100A – täielik ülevaade, šunt komplektis
Kas soovid täpselt teada, mis Sinu alalisvooluahelas toimub – ilma oletuste ja ligikaudsete numbriteta? See digitaalne voltmeeter ja ampermeeter kuvab reaalajas nii pinge kui ka voolutugevuse kuni 100V ja 100A ulatuses. Šunt on juba komplektis olemas, samuti vajalikud juhtmed. Ühenda ja kasuta!

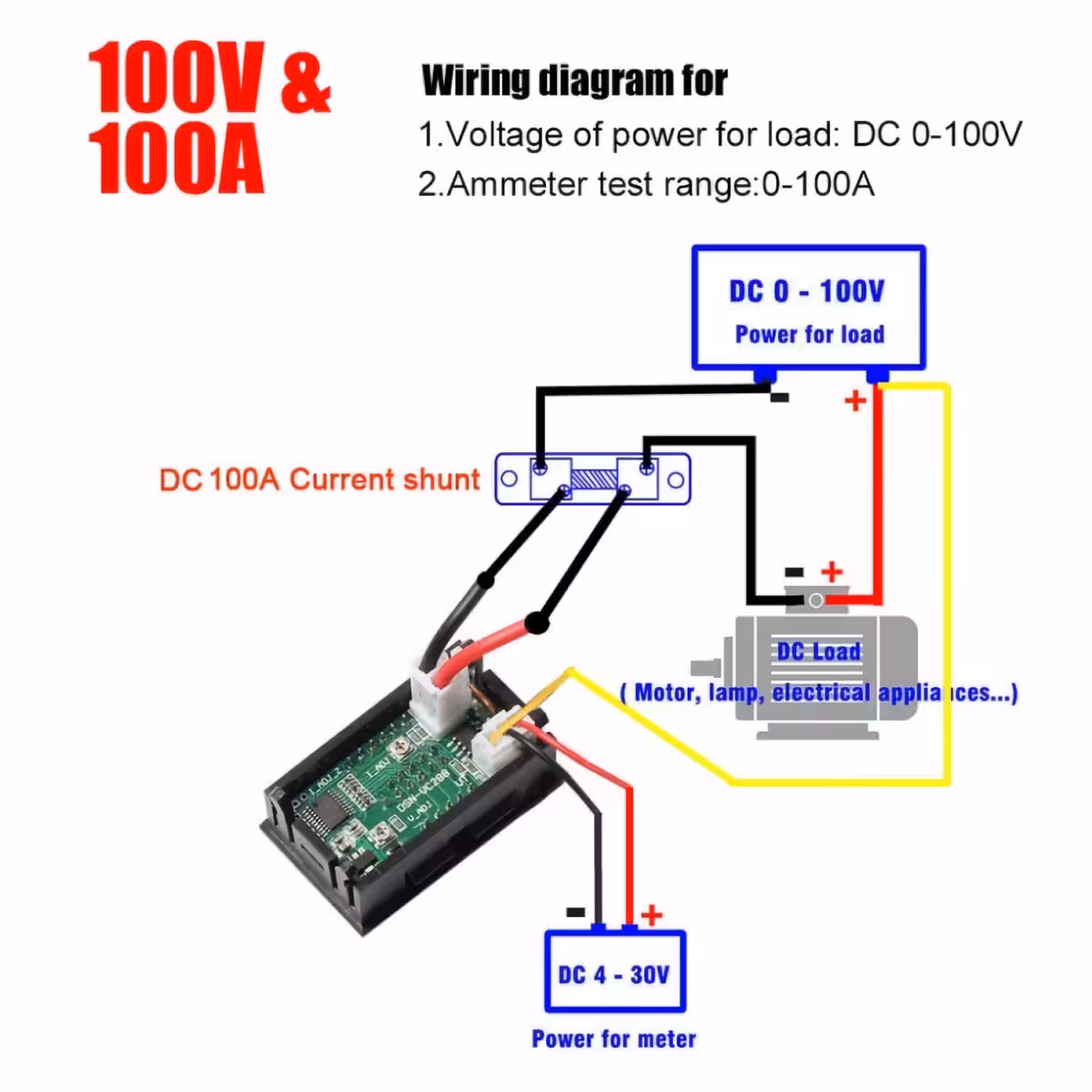

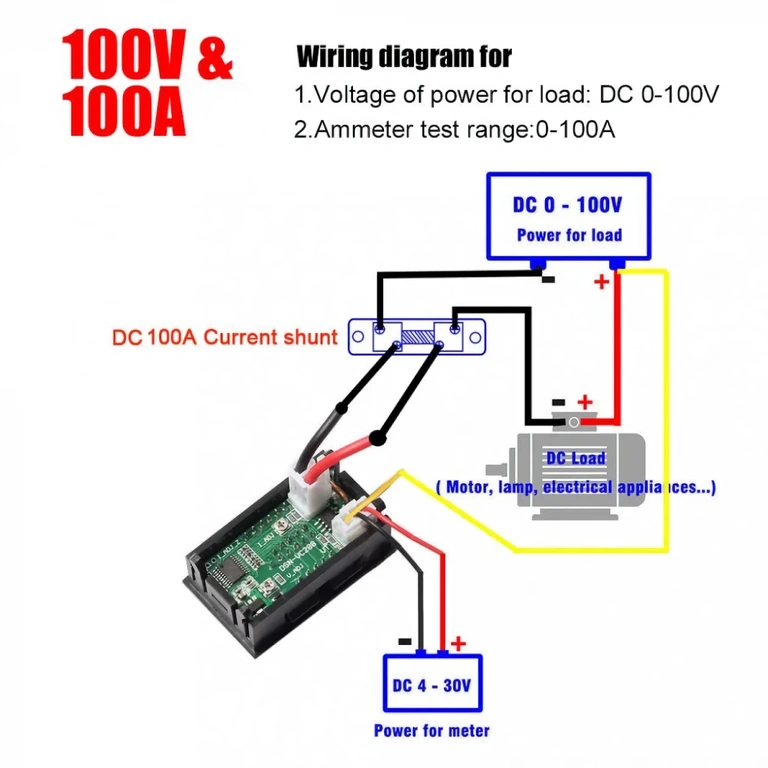

Märkus: 100A šunt on üle 10A voolutugevuse korral kohustuslik ja see on pakendis kaasas. Mooduli toide peab olema eraldiseisev (DC 4,5–30V) – see on mõõdetavast vooluringist sõltumatu.
Miks valida just see mudel? (Peamised eelised):
- Kahevärviline LED-ekraan — punased numbrid pingele, sinised voolutugevusele; selgelt loetav ka otsese valguse käes.
- 100A šunt komplektis — ei ole vaja eraldi sobivat šunti otsida; kõik vajalik on kohe olemas.
- Eraldusvõime 0,01V / 0,01A — näed täpselt 14,73V ja 8,42A, mitte ümardatud väärtusi, mis võivad olulisi kõikumisi varjata.
- Värskendussagedus 500ms — väärtusi uuendatakse kaks korda sekundis, mis on piisavalt kiire nii stabiilsete kui ka dünaamiliste DC-süsteemide jaoks.
- Väike voolutarve (alla 20mA) — ei häiri mõõdetavat vooluringi, isegi väikeste akusüsteemide puhul.
- Kompaktne suurus 48×29×21mm — mahub mugavalt igasse juhtpaneeli, jaotuskarpi või DIY-projekti korpusesse.
- Töötemperatuur –10°C kuni +65°C — sobib kasutamiseks autodes, töökodades või kaitstud välitingimustes asuvates päikesepaneelisüsteemides.
Tehnilised andmed ja jõudlus
Mooduli südameks on täppismikrokontroller, mis töötleb ja kuvab väärtusi iga 500ms järel – tulemus on stabiilne ja ilma hüpeteta. Pinge eraldusvõime kohandub automaatselt: 0,01V alla 10V pingete puhul ja 0,1V suuremate väärtuste korral, pakkudes täpsust just seal, kus seda kõige rohkem vaja on. Sõltumatu toide (DC 4,5–30V) võimaldab jälgida näiteks 72V ahelat, kasutades mooduli toiteks eraldi 12V allikat – see tagab mugavuse ja paindlikkuse.
| Parameeter | Väärtus / Kirjeldus |
|---|---|
| Mooduli toitepinge | DC 4,5 – 30V |
| Mõõdetav pinge | DC 0 – 100V |
| Pinge eraldusvõime | 0,1V (üle 10V) / 0,01V (alla 10V) |
| Mõõdetav voolutugevus | 0 – 100A (koos šundiga) |
| Voolu eraldusvõime | minimaalselt 0,01A |
| Omatarve | < 20mA |
| Värskendussagedus | 500ms |
| Töötemperatuur | –10°C ~ +65°C |
| Mooduli mõõdud | 48 × 29 × 21mm |
| Pinge ekraani värv | Punane |
| Voolu ekraani värv | Sinine |
| Mõõdetava voolu tüüp | DC (alalisvool) |

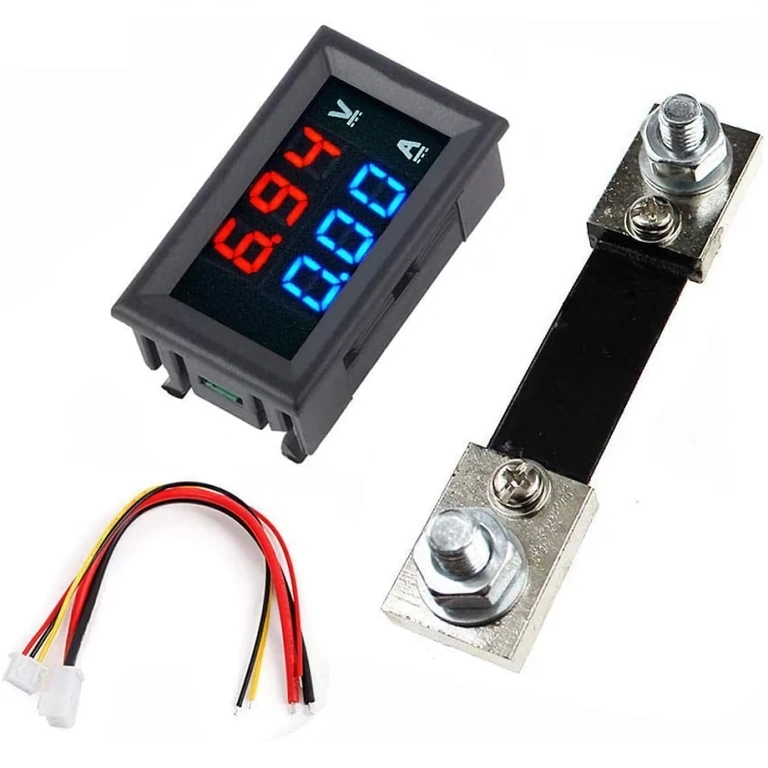

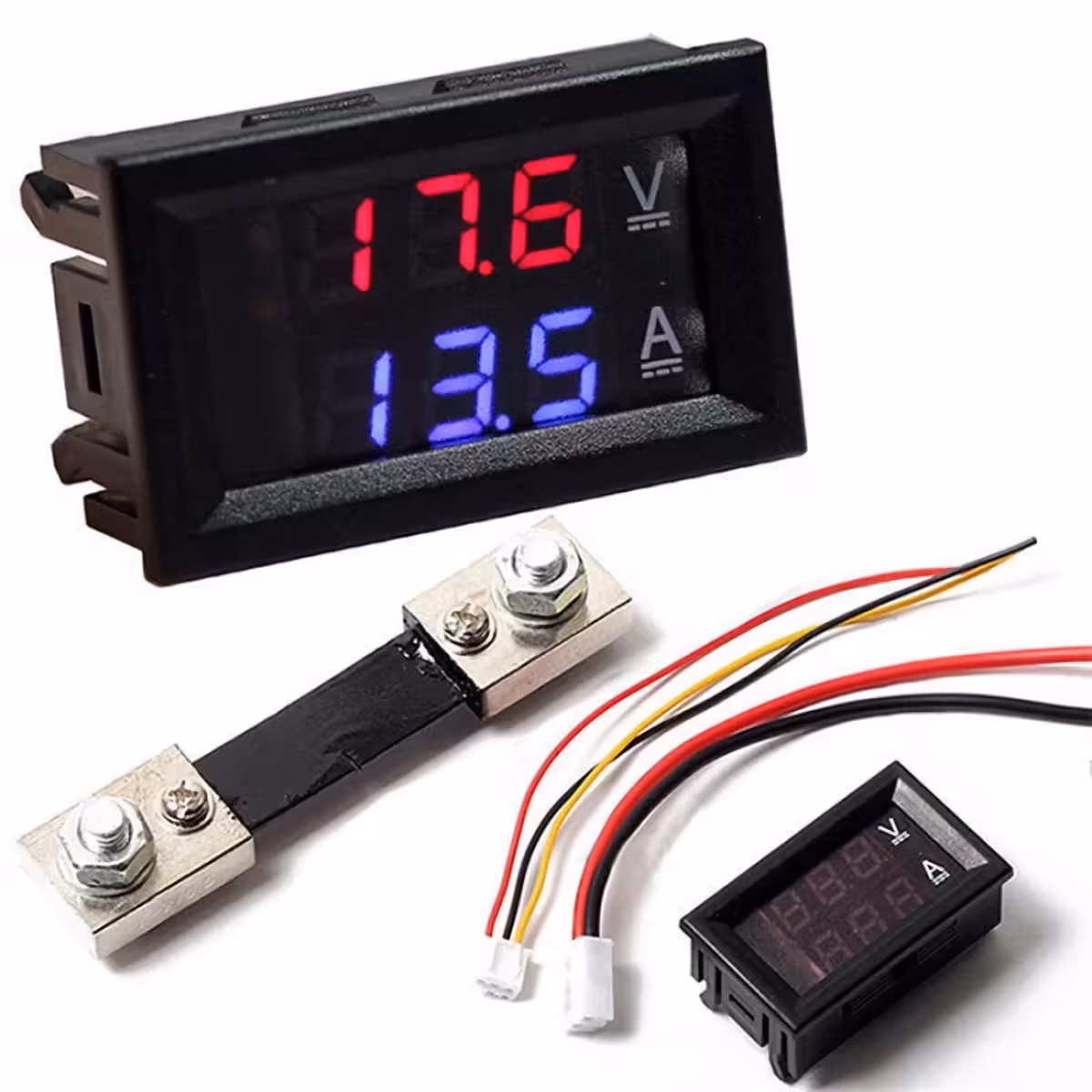

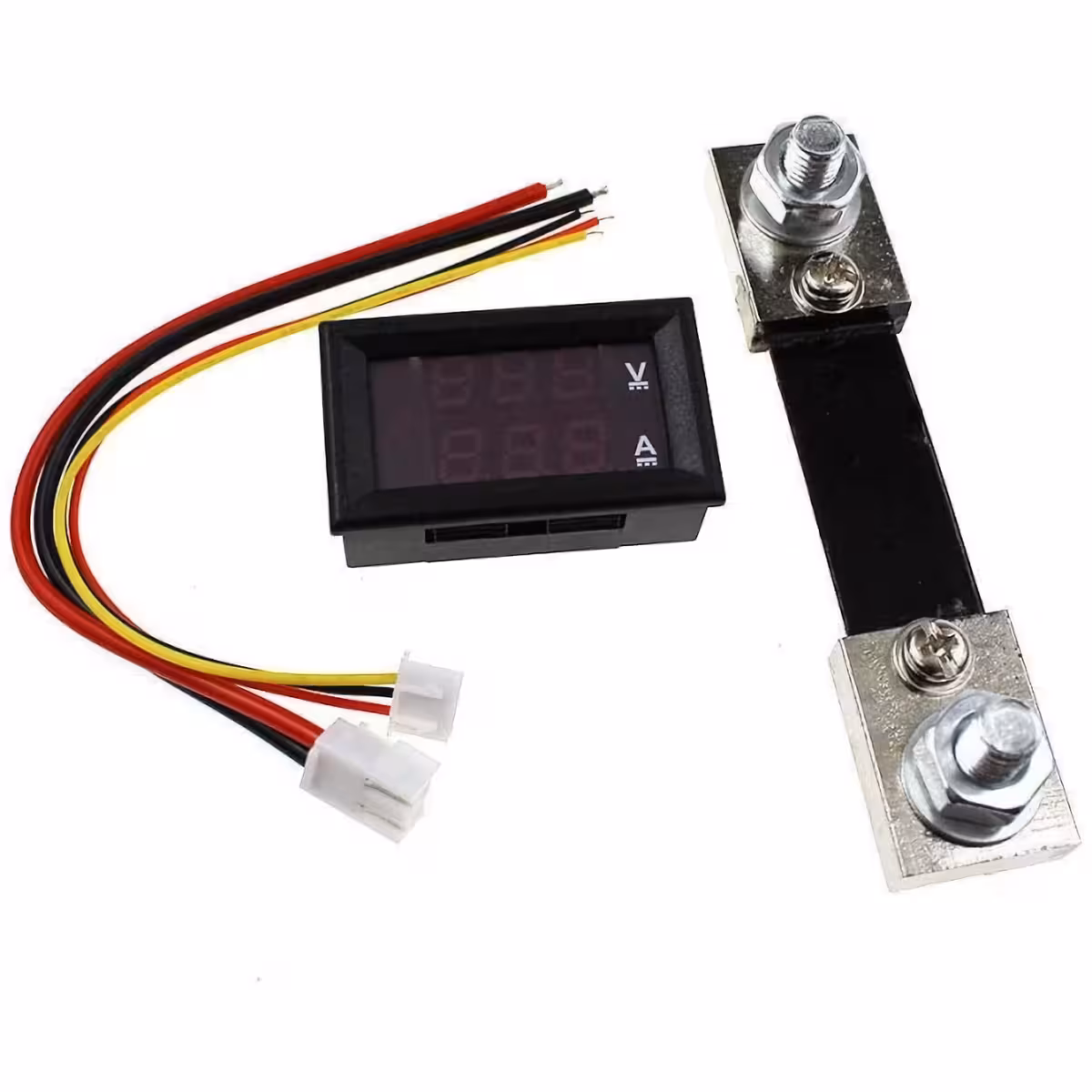

Komplekti sisu
- 1 × Digitaalne LED voltmeeter-ampermeeter (kahe ekraaniga)
- 1 × 100A šunt (koos ühendusjuhtmetega)
- 1 × Ühenduskaablite komplekt
Korduma kippuvad küsimused
Kas seda saab kasutada päikesepaneelide või off-grid süsteemide puhul?
Jah. See sobib igale DC-süsteemile vahemikus 0–100V ja 0–100A – olgu selleks off-grid päikesepaneelid, akusüsteemid või laadimiskontrollerid. Pea meeles, et moodul vajab eraldi 4,5–30V DC toidet.
Kas šunt on komplektis või pean selle eraldi ostma?
100A šunt on koos ühendusjuhtmetega komplektis kaasas. Kuni 100A voolutugevuse mõõtmiseks ei ole vaja midagi lisaks osta.
Mida teha, kui mõõdetav pinge ületab 30V – kuidas moodulit toita?
Kasuta eraldi toiteallikat või DC-DC alandavat muundurit, mis annab moodulile 4,5–30V. Pinge mõõtmine toimib kuni 100V-ni sõltumata sellest, kuidas moodulit toidad.
Milline peab olema paneeli ava suurus?

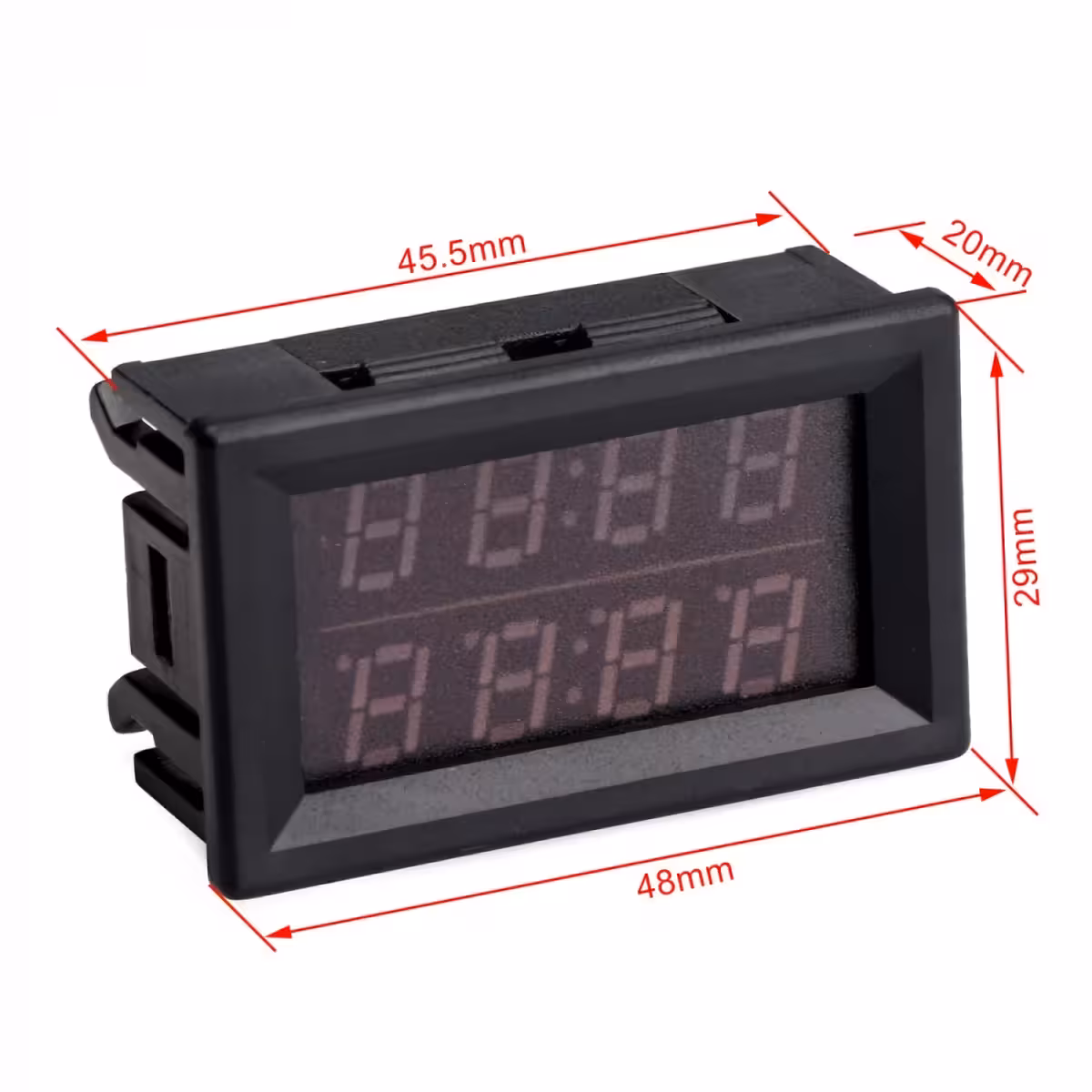

Mooduli korpus on 48 × 29 × 21mm. Paneelile paigaldamiseks soovitatakse teha umbes 45 × 26mm suurune ava. Kontrolli täpseid mõõte enne lõikamist.
Kas see töötab ka vahelduvvooluga (AC)?
Ei. See moodul on mõeldud ainult alalisvoolu (DC) mõõtmiseks. Ära ühenda seda AC-ahelatesse.
