Digitaalne tahhomeeter NPN Hall-anduriga – täpne pöörete jälgimine traktoril, kombainil või treipingil
Tead küll seda tunnet, kui mootor töötab ebaühtlaselt, aga täpset ülevaadet pööretest pole. Ilma selge näiduta käib reguleerimine „tunde järgi“, mis tähendab asjatut kulumist ja ajakulu. See digitaalne LED-tahhomeeter koos NPN Hall-anduriga näitab reaalajas võlli pöördeid minutis (RPM), pakkudes kuni 5000 RPM juures täpsust ±2 RPM.
Märkus: Komplektis on tahhomeeter, NPN Hall-andur ja 10×2 mm magnet. Paigaldamiseks ei ole vaja eraldi lisatarvikuid osta.
Miks valida just see mudel? (Peamised eelised):

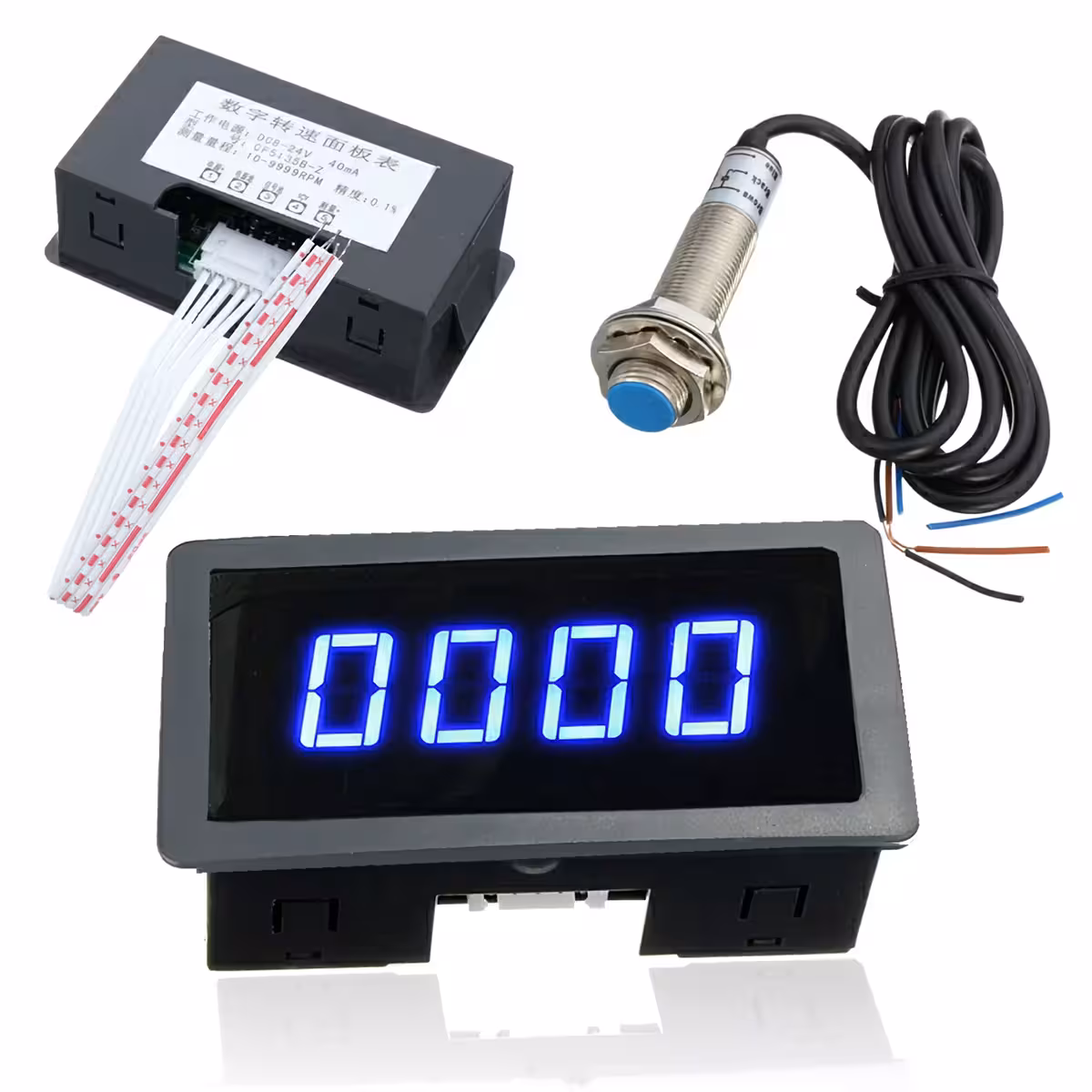

- Hele sinine LED-ekraan — 0,56-tollised numbrid on suurepäraselt loetavad ka otsese päikesevalguse käes, olgu see siis traktori kabiinis või eredalt valgustatud töökojas.
- Kiire värskendussagedus (üle 3 korra sekundis) — näed kohest pöörete muutust, mis on kriitilise tähtsusega gaasi reguleerimisel või mootori koormuse jälgimisel.
- Universaalne toide 12V ja 24V — sobib kasutamiseks nii 12V süsteemiga väiketraktoritel kui ka 24V süsteemiga kombainidel ilma adapteriteta.
- Täpsus ±2 RPM (alla 5000 RPM) — 540 RPM juures (standardne jõuvõtuvõlli kiirus) on maksimaalne hälve vaid 2 pööret minutis, mis tagab piisava täpsuse ka nõudlikumateks mehaanilisteks seadistusteks.
- Kontaktivaba mõõtmine — magnet kinnitatakse võllile ja andur paigaldatakse 1–10 mm kaugusele. Puudub hõõrdumine ja seadme täiendav kulumine.
- Standardne paigaldusava 76×39 mm — sobib enamikesse armatuurlaudadesse ilma vajaduseta konsooli ümber ehitada.
Tehnilised andmed ja jõudlus
Tahhomeetri südamikuks on digitaalne LED-moodul, mille 100 Hz reageerimissagedus võimaldab jälgida ka kiireid pöörete kõikumisi ilma viivituseta. Mõõtevahemik 5–9999 RPM teeb sellest ideaalse tööriista nii aeglaste jõuvõtuvõllide kui ka kiirete elektrimootorite jaoks.
NPN Hall-andur tuvastab võllile kinnitatud magneti ilma füüsilise kontaktita, töötades 1–10 mm vahemaa juures. 1-meetrine kaabel annab paigaldamisel piisavalt vabadust ning töötemperatuur –10°C kuni +60°C tagab seadme töökindluse nii külmal talvepäeval põllul kui ka kuumas töökojas.
| Parameeter | Väärtus / Kirjeldus |
|---|---|
| Ekraan | Sinine LED, 0,56 tolli |
| Toitepinge | DC 8V – 24V (ühildub 12V ja 24V) |
| Mõõtevahemik | 5 – 9999 RPM |
| Täpsus | ±2 RPM (alla 5000 RPM) / ±3 RPM (üle 5000 RPM) |
| Värskendussagedus | >3 korda / sekundis |
| Reageerimissagedus | 100 Hz |

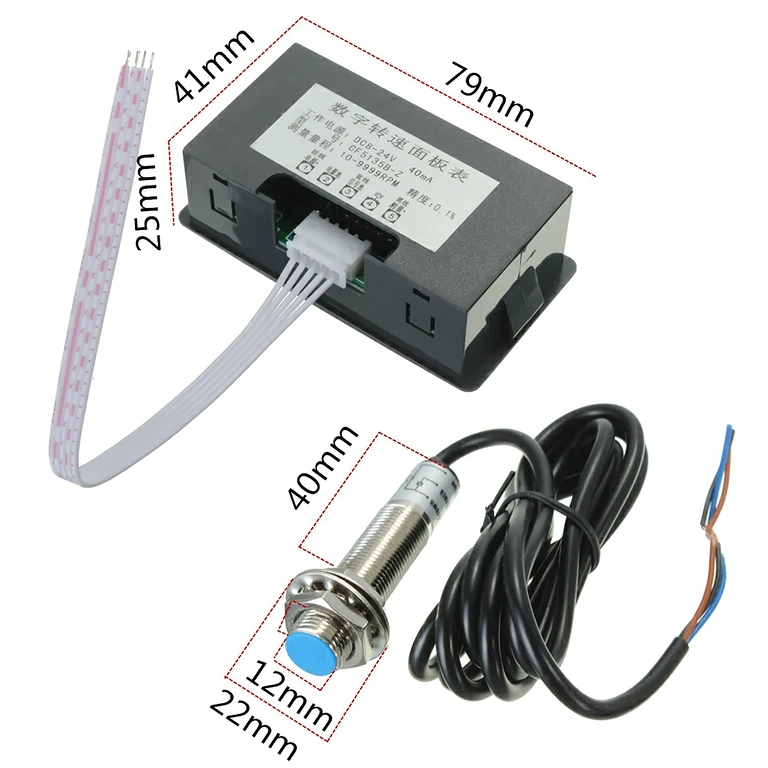

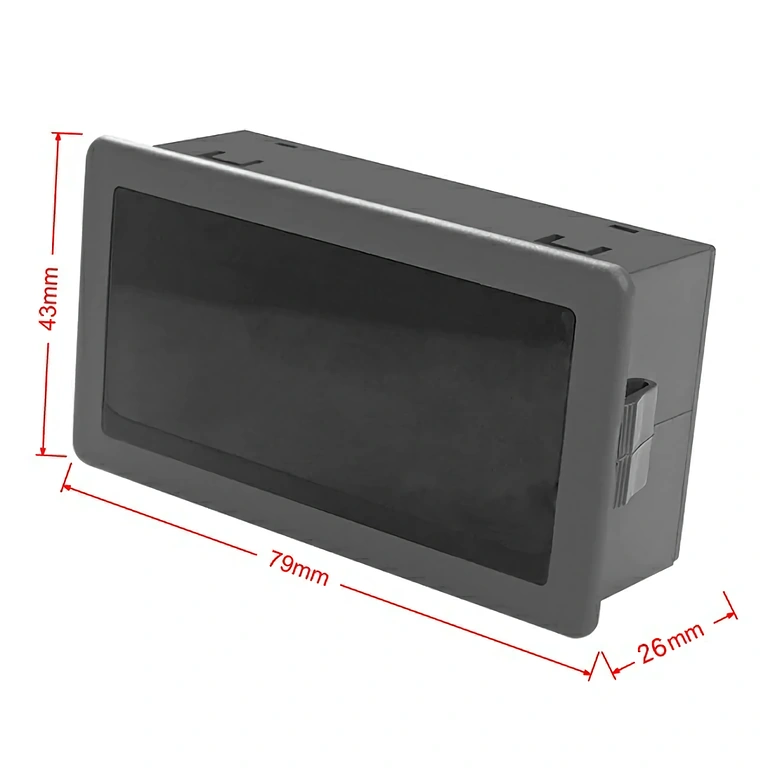

| Seadme mõõdud | 79 × 42 × 25 mm |
| Paigaldusava | 76 × 39 mm |
| Anduri tüüp | NPN Hall-andur (magnetiline) |
| Tuvastuskaugus | 1 mm – 10 mm |
| Anduri väljundvool | 20 mA |
| Töötemperatuur | –10°C kuni +60°C |
| Anduri mõõdud | 60 × 10 mm, kaabel 1 m |
| Magnet komplektis | 10 × 2 mm |
Paigaldusjuhend
- Paigalda magnet (10×2 mm) pöörlevale võllile (jõuvõtuvõll, mootorivõll või hooratas), kasutades epoksüliimi või mehaanilist kinnitust.
- Fikseeri NPN Hall-andur staatilisele pinnale 1–10 mm kaugusele magnetist. Optimaalse stabiilsuse tagamiseks on soovitatav vahemaa 3–5 mm.

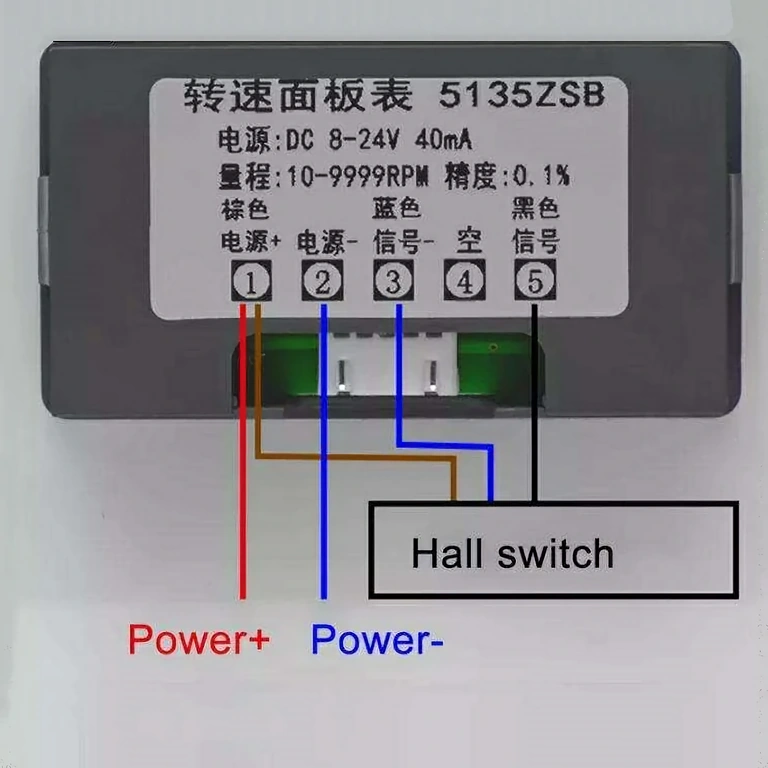

- Ühenda tahhomeeter: punane juhe (+) DC 8V–24V, must juhe massi (–), kollane/signaaljuhe anduri väljundisse.
- Ühenda Hall-andur: pruun juhe (+) toitesse, sinine juhe massi (–), must juhe tahhomeetri signaali sisendisse.
- Käivita süsteem — LED-ekraan süttib ja hakkab pöörete arvu näitama kohe, kui magnet möödub andurist.
- Kalibreerimine (vajadusel): kui võllil on mitu magnetit, kontrolli impulsside arvu seadistust vastavalt oma masina konfiguratsioonile.

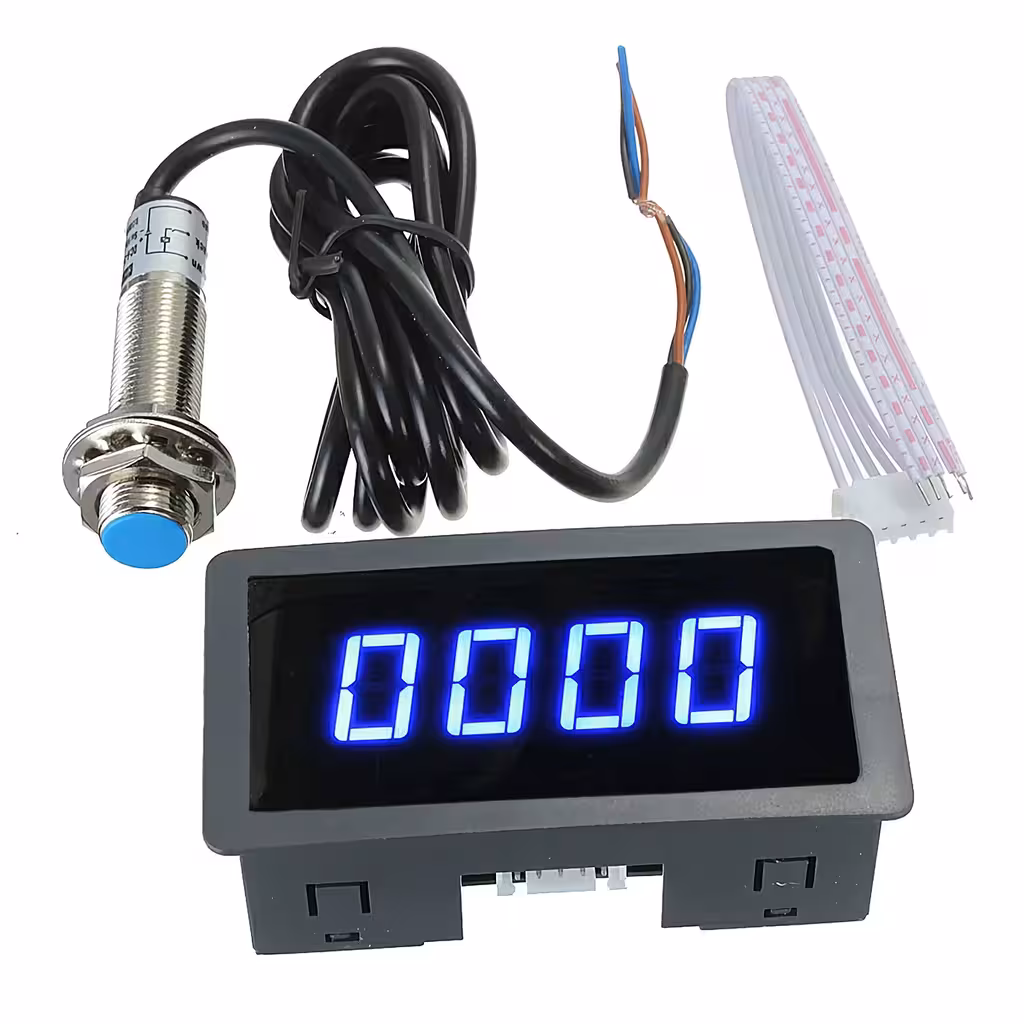

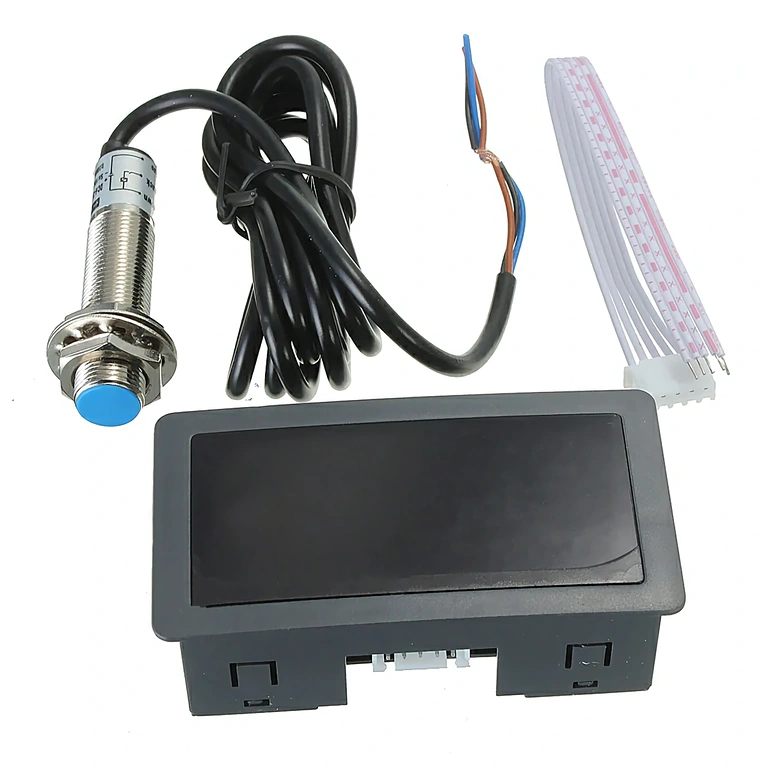

Komplekti sisu
- 1 x Digitaalne LED-tahhomeeter (79×42×25 mm)
- 1 x NPN Hall-andur (60×10 mm, 1 m kaabel)
- 1 x Magnet (10×2 mm)
Korduma kippuvad küsimused
Kas see sobib 24V elektrisüsteemiga traktoritele?
Jah. Tahhomeeter töötab pingevahemikus DC 8V–24V, seega sobib see probleemideta nii 12V kui ka 24V masinatele.
Kas pean anduri või magneti eraldi juurde ostma?
Ei. Komplektis on kõik vajalik olemas: NPN Hall-andur ja magnet. Paigaldamine on koheselt võimalik.
Kui täpne on seade 540 RPM juures?
Alla 5000 RPM on täpsus ±2 RPM. 540 RPM juures on maksimaalne hälve vaid 2 pööret minutis, mis on jõuvõtuvõlli jälgimiseks igati piisav.
Kas seda saab kasutada ka treipinkidel või kompressoritel?
Jah, see sobib igale pöörlevale seadmele, mille kiirus jääb vahemikku 5–9999 RPM: treipingid, freesid, elektrimootorid, kompressorid, generaatorid ja paadimootorid.
