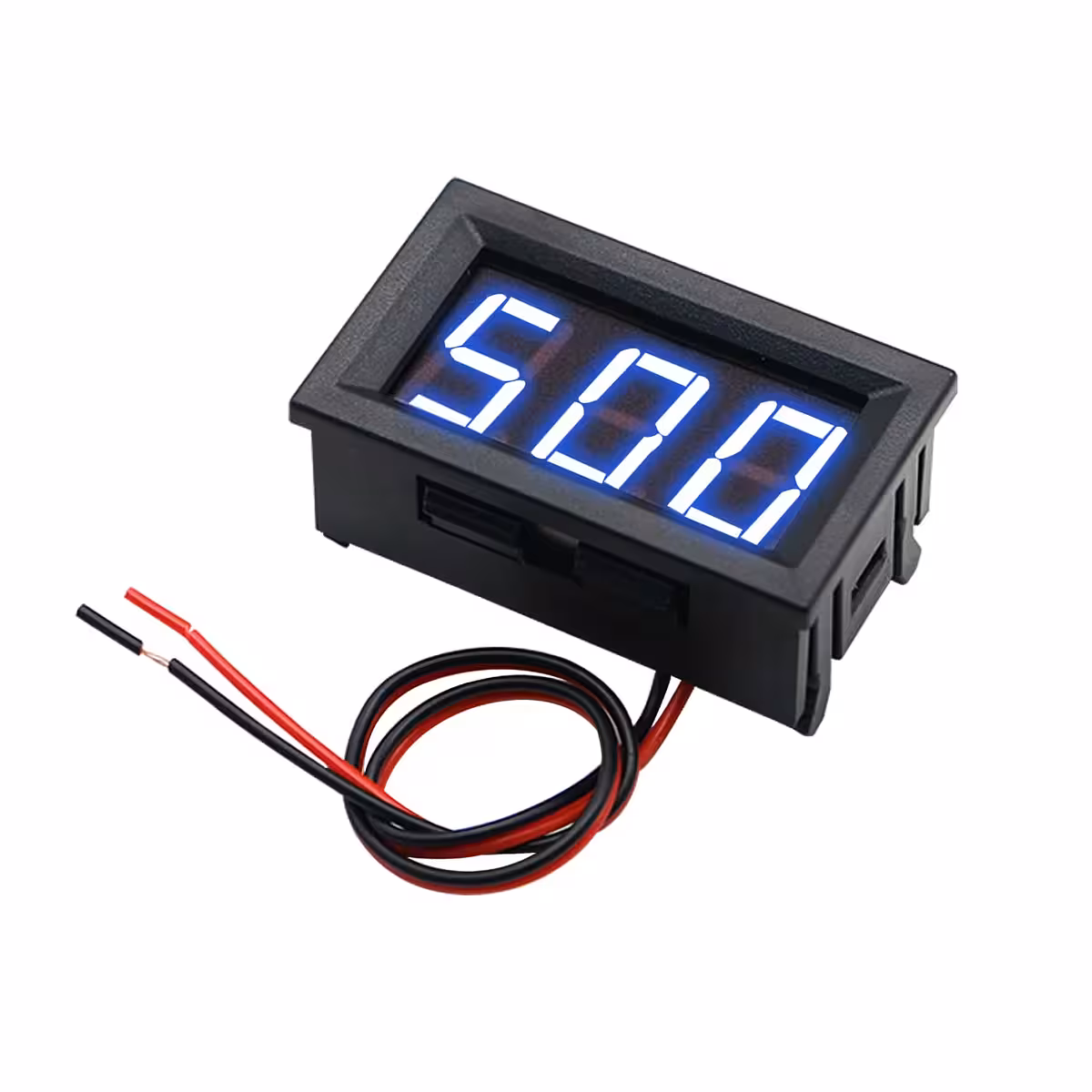

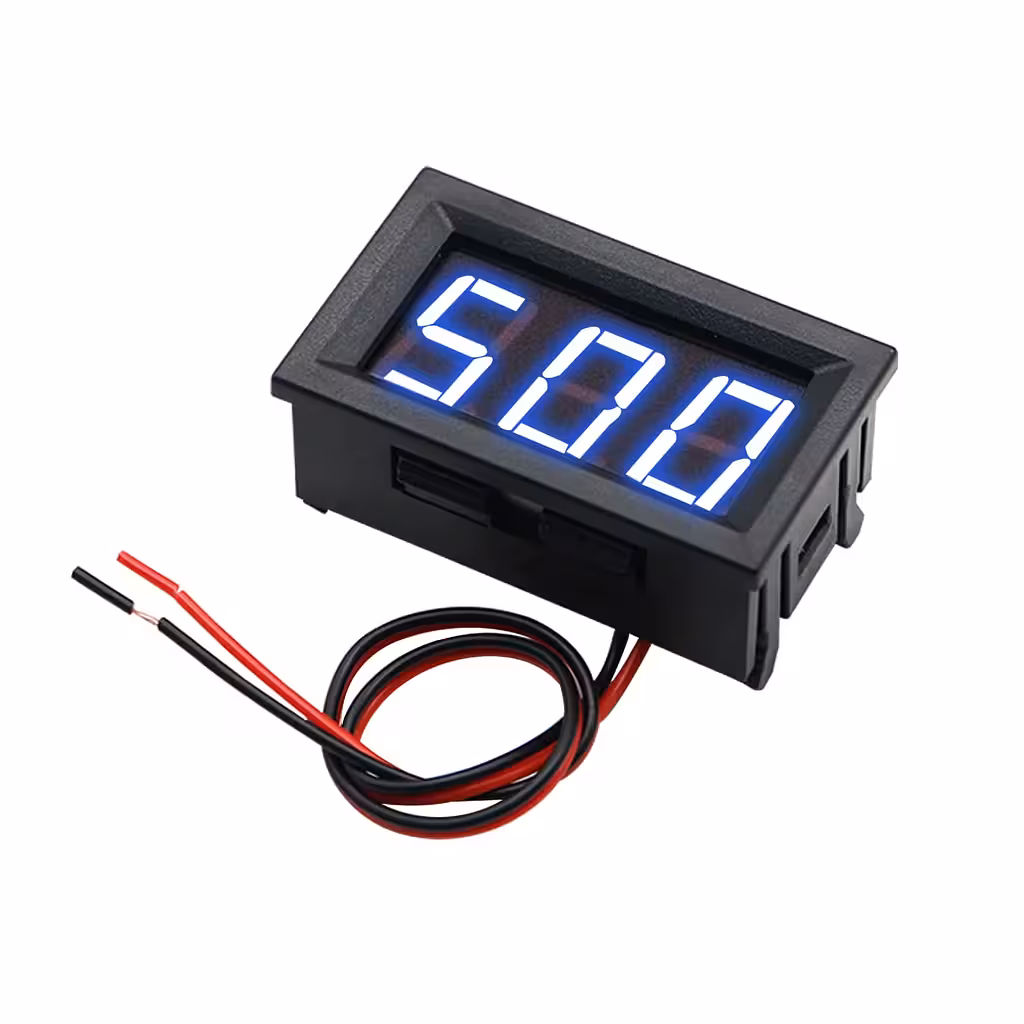

Digitaalne AC paneelvoltmeeter — täpne näit ja lihtne paigaldus
Kas vajate elektrikilpi pinge jälgimiseks seadet, kuid ei soovi eraldi toitekaableid vedada? See digitaalne AC paneelvoltmeeter on loodud just seda silmas pidades. Seade saab toite otse mõõdetavast liinist, kuvab väärtused selgelt sinisel LED-ekraanil ning sobib suurepäraselt nii ühe- kui ka kolmefaasilistesse süsteemidesse.
Märkus: See mudel mõõdab eranditult vahelduvpinget (AC). Kolmefaasilistes süsteemides ühendatakse see kahe faasi vahele (liinipinge). Ühefaasilistes süsteemides ühendatakse see faasi ja neutraaljuhi vahele.
Miks valida just see mudel? (Peamised eelised):
- Eraldi toiteallikat pole vaja — seade toitub otse mõõdetavast pingest, mis tähendab vähem juhtmeid elektrikilbis.
- Täpsus ±1% — viga on 230V juures alla 2–4V, mis on piisavalt täpne professionaalseks pidevaks jälgimiseks.
- Ühe- ja kolmefaasiline ühilduvus — sama seade mõõdab nii 230V (faas-neutraal) kui ka 380–400V (faas-faas) pinget ilma muudatusteta.

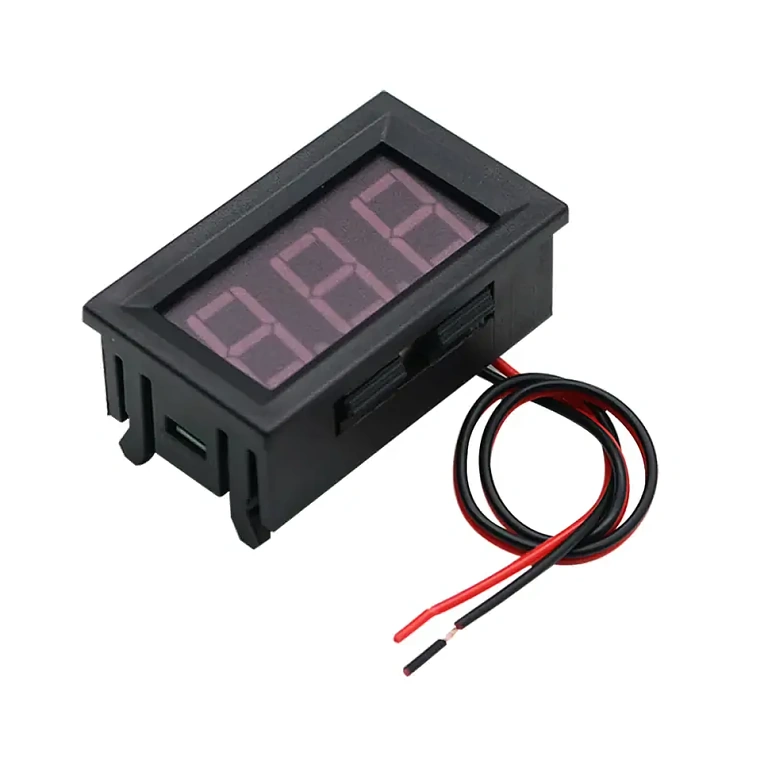

- 0,56-tolline sinine LED-ekraan — suured numbrid on hästi loetavad ka kaugemalt või hämarates oludes.
- Täppiskalibreerimine trimmeriga — kui näit vajab korrigeerimist, saate selle 30 sekundiga täpseks reguleerida väikese kruvikeerajaga.
- Polaarsuskaitse — vale ühendamine ei kahjusta seadet.
Tehnilised andmed ja jõudlus
Sisendtakistus üle 1 MΩ tagab, et voltmeeter ei koorma mõõdetavat vooluringi ega häiri paigaldise tööd. Komplektis olevad 20 cm pikkused juhtmed on piisavad standardsetesse kilpidesse paigaldamiseks ning 4,8 x 2,9 x 2,2 cm korpus mahub igasse paneeliavasse. Seade töötab tõrgeteta temperatuurivahemikus -20°C kuni +65°C, olles seega vastupidav ka välistingimustes või tööstuskeskkonnas, kus esineb suuri temperatuurikõikumisi.
| Parameeter | Väärtus / Detail |
|---|---|
| Mõõtmise tüüp | Vahelduvpinge (AC) |
| Süsteemi ühilduvus | Ühe- ja kolmefaasiline |
| Toide | Mõõdetavast pingest (eraldi toidet pole vaja) |
| Täpsus | ±1% |
| Sisendtakistus | > 1 MΩ |
| Ekraan | Sinine LED, numbrid 0,56 tolli (14,22 mm) |
| Juhtme pikkus | 20 cm (punane + / must -) |
| Kalibreerimine | Integreeritud trimmer-potentsiomeeter |
| Kaitse | Polaarsuskaitse |

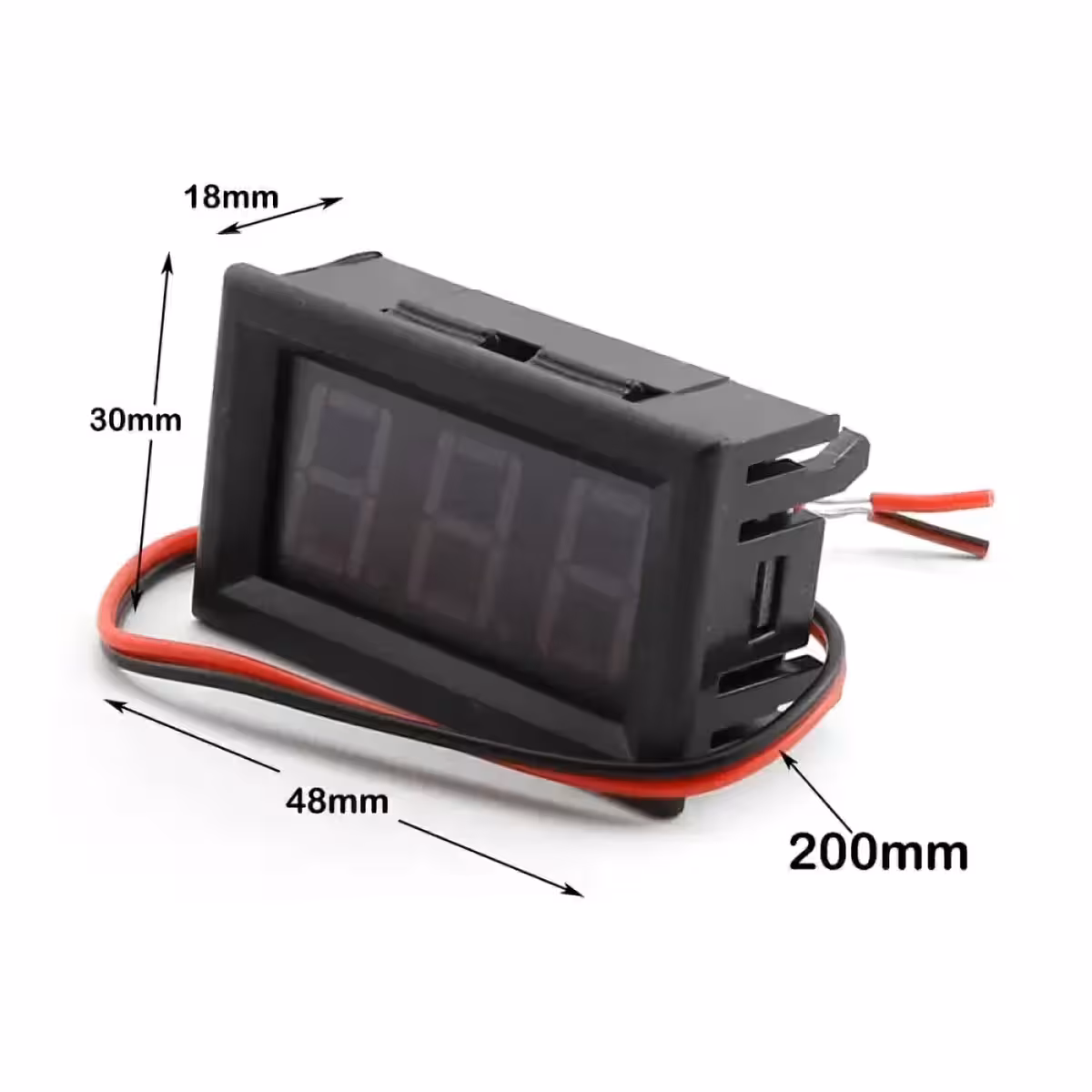

| Toote mõõdud | 4,8 x 2,9 x 2,2 cm |
| Paigaldusava | 4,6 x 2,7 cm |
| Netokaal | 18 g |
| Töötemperatuur | -20°C … +65°C |
Paigaldus- ja kasutusjuhend
- Enne tööde alustamist lülitage vooluring pingevabaks.
- Lõigake paneeli sobiv paigaldusava: 4,6 x 2,7 cm.

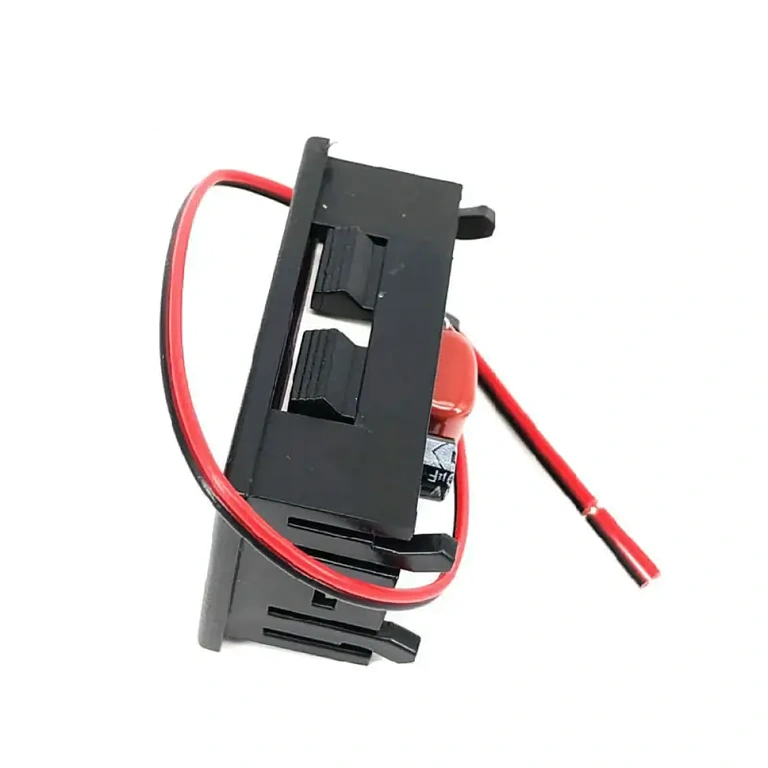

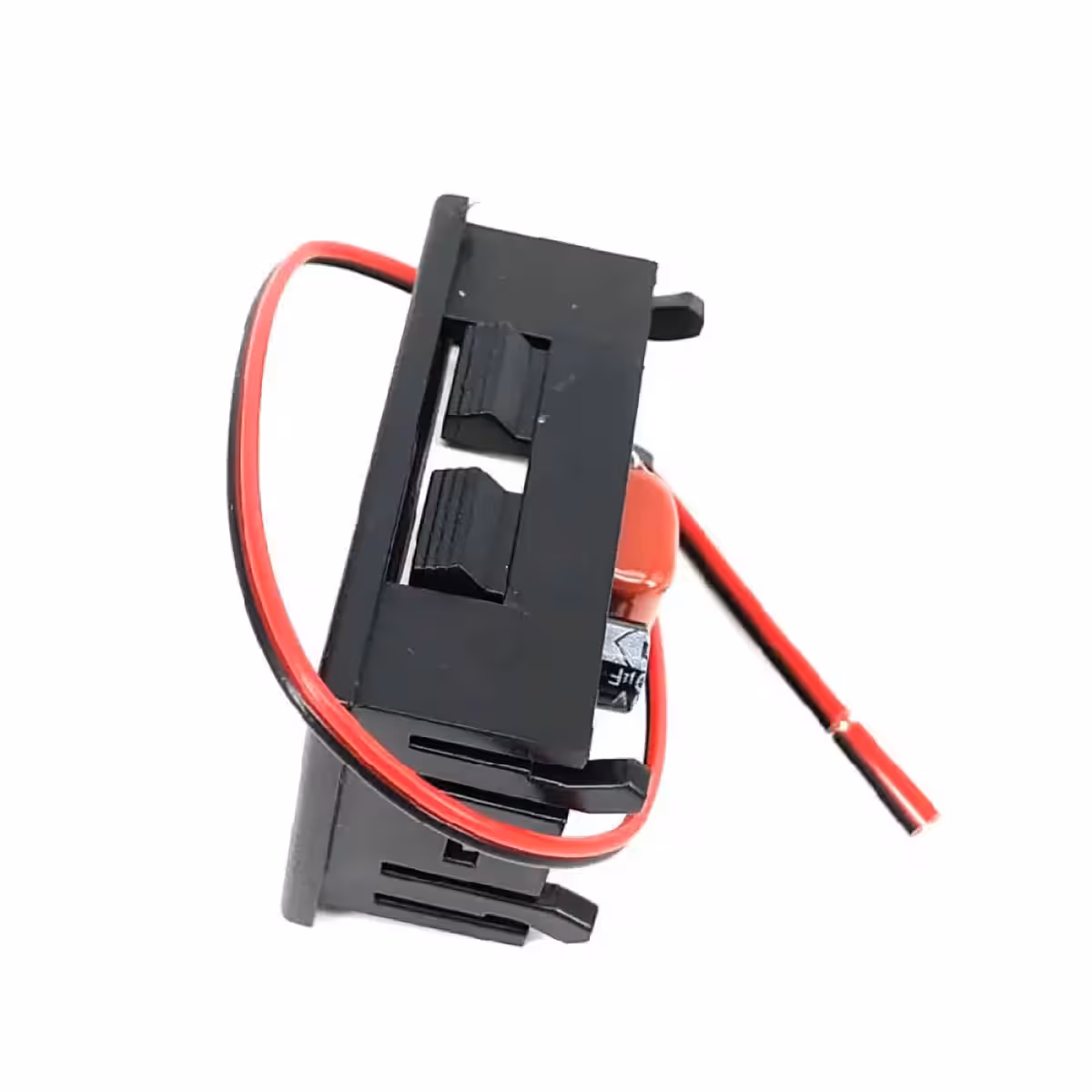

- Sisestage voltmeeter avasse ja kinnitage külgmiste klambritega.

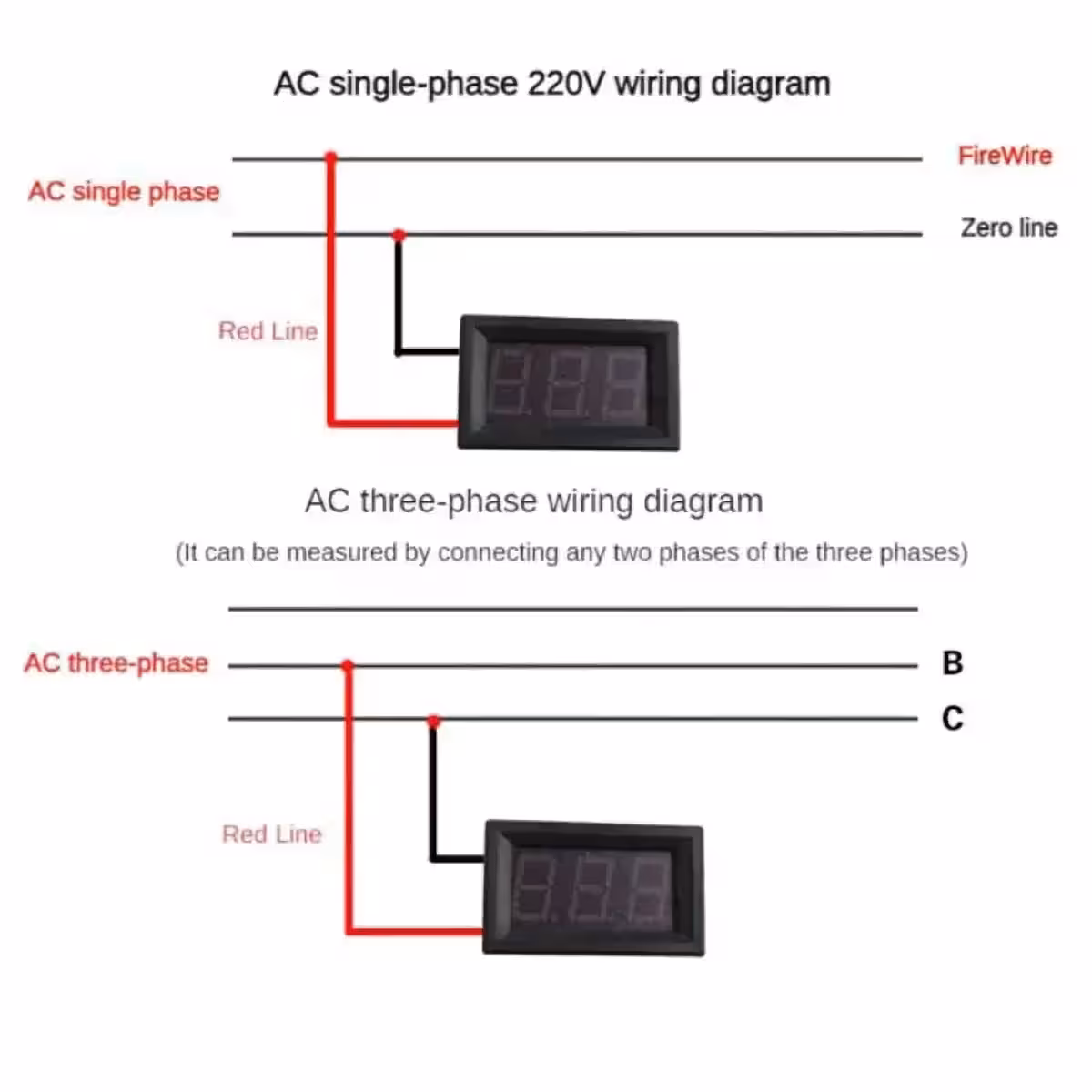

- Ühendage punane (+) ja must (-) juhe mõõtepunktidesse: faas-neutraal (ühefaasiline) või faas-faas (kolmefaasiline).
- Lülitage vool sisse ja jälgige pinget LED-ekraanilt.

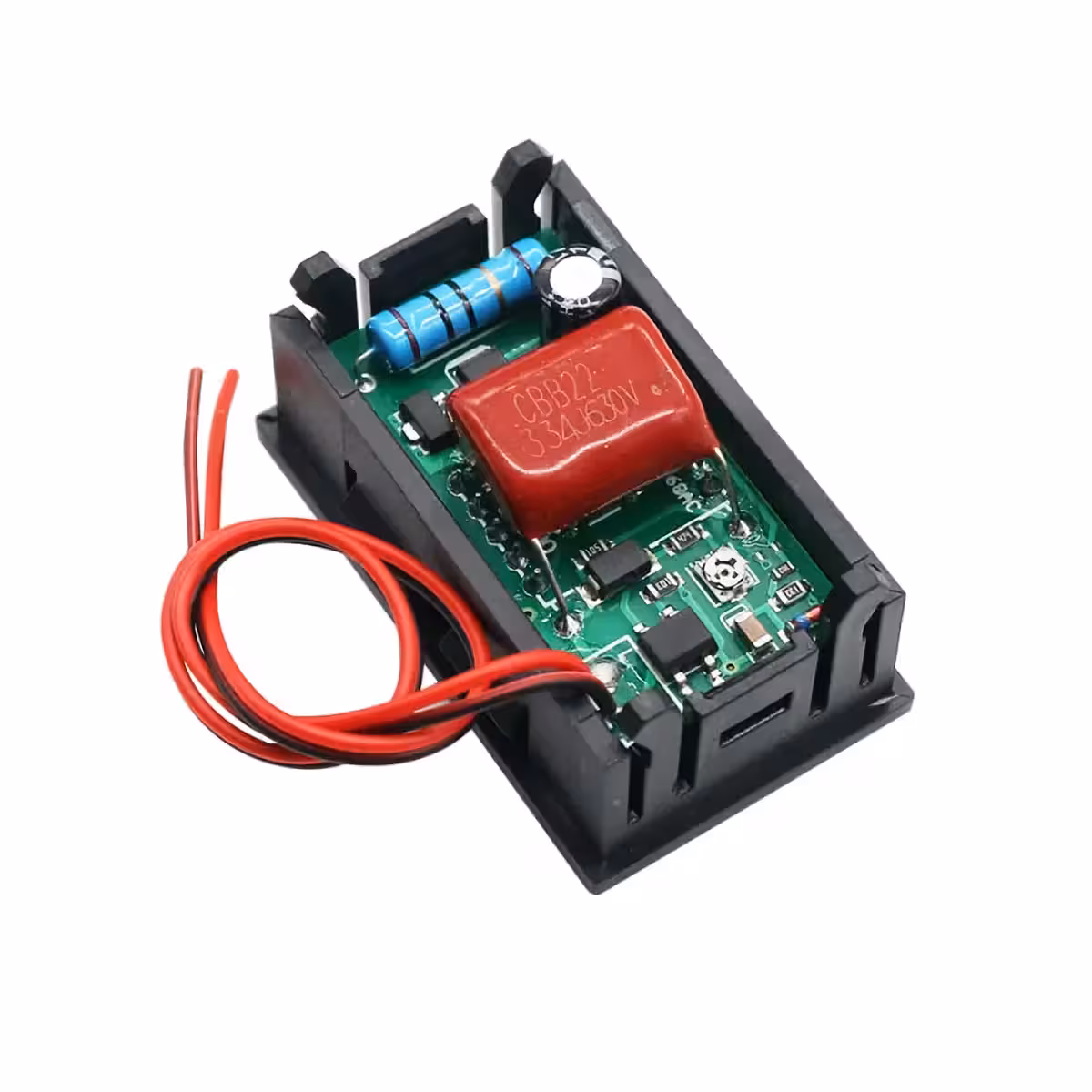

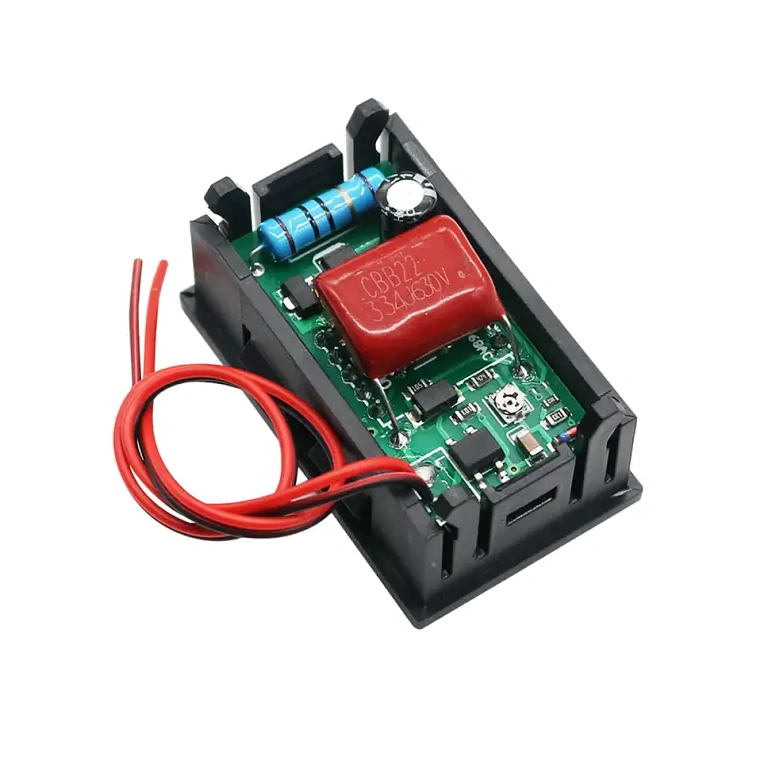

- Kui näit erineb etalonseadme näidust, reguleerige tagaküljel asuvat trimmer-potentsiomeetrit peene kruvikeerajaga, kuni väärtused ühtivad.
- Isoleerige kõik ühendused enne lõplikku kasutuselevõttu.

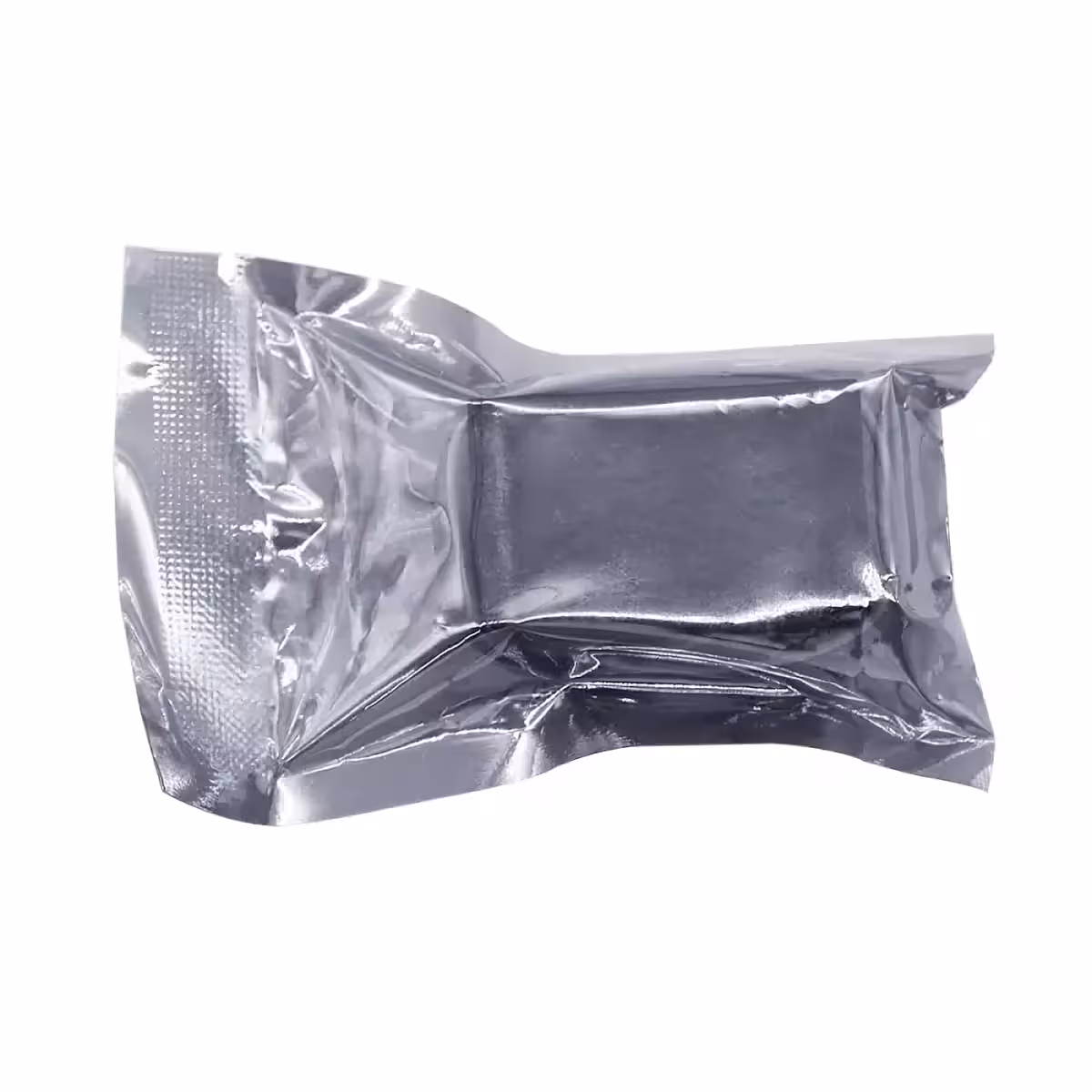

Pakendi sisu
- 1 x Digitaalne AC paneelvoltmeeter sinise LED-ekraaniga
- Integreeritud ühendusjuhtmed (20 cm, punane ja must)
Korduma kippuvad küsimused
Kas seade mõõdab ka alalispinget (DC)?
Ei. See mudel on mõeldud ainult vahelduvpinge (AC) mõõtmiseks. Alalispinge jaoks on vajalik vastav DC mudel.
Kas seade vajab eraldi toiteallikat?
Ei. See saab toite otse mõõdetavast pingest, mis teeb paigalduse mugavamaks.
Kuidas ühendada kolmefaasilises süsteemis?
Ühendage punane ja must juhe suvalise kahe faasi vahele. Seade kuvab liinipinge, mis on tavaliselt 380–400V AC.
Mis juhtub, kui juhtmed valesti ühendada?
Tänu sisseehitatud polaarsuskaitsele seade ei kahjustu. Siiski soovitame korrektseks tööks järgida märgistusi.
Kuidas kalibreerida, kui näit on ebatäpne?
Kasutage väikest kruvikeerajat ja reguleerige tagaküljel olevat trimmerit, kuni ekraanil kuvatav väärtus ühtib kontrollmõõteriista näiduga.
Kas see mahub standardsetesse elektrikilpidesse?
Jah. Vajalik paigaldusava on 4,6 x 2,7 cm, mis sobib enamiku standardsete elektrikilpide ja juhtpaneelidega.
