600W DC 12-80V step-down moodul – täpne CV/CC reguleerimine ilma energiakadudeta
Kas vajad võimalust alandada 24V, 48V või 72V toiteallika pinget täpselt oma seadme jaoks sobivaks? See 600W reguleeritav step-down moodul tagab stabiilse väljundpinge ja voolutugevuse ilma kõikumisteta. Seadista parameetrid mugavalt kahe potentsiomeetri abil ja jälgi reaalajas väärtusi digitaalselt ekraanilt.
Märkus: Maksimaalne väljundpinge on sisendpinge × 0,8 (nt 60V sisendi korral on maksimaalne väljund 48V). Moodul ei sobi 72V akudega kasutamiseks. Akude laadimisel on soovitatav lisada diood, et vältida tagasivoolu.
Miks valida just see step-down moodul? (Peamised eelised):
- Sõltumatu CV/CC reguleerimine — seadista pinge (2,5V–50V) ja voolutugevus (0–20A) eraldi, mis on ideaalne nõudlike seadmete käivitamiseks või akude laadimiseks.
- Kahene digitaalne näidik — loe väljundpinget ja voolutugevust samaaegselt otse moodulilt, ilma multimeetrit kasutamata.
- Kasutegur ≥93% — 600W võimsuse juures tähendab see vaid alla 42W soojuskadu, võrreldes tavaliste konverterite 90–120W kaoga.
- Automaatne 25A kaitse — kui koormus ületab seatud väärtuse, piirab vooluring voolutugevust, kaitstes seadet ülekoormuse eest.
- Polaarsuskaitse — vale ühendamise korral jääb moodul terveks, säästes sind uue tellimise vaevast.
- Töötemperatuur -40°C kuni +85°C — stabiilne töö nii külmas töökojas kui ka suvises kuumuses.

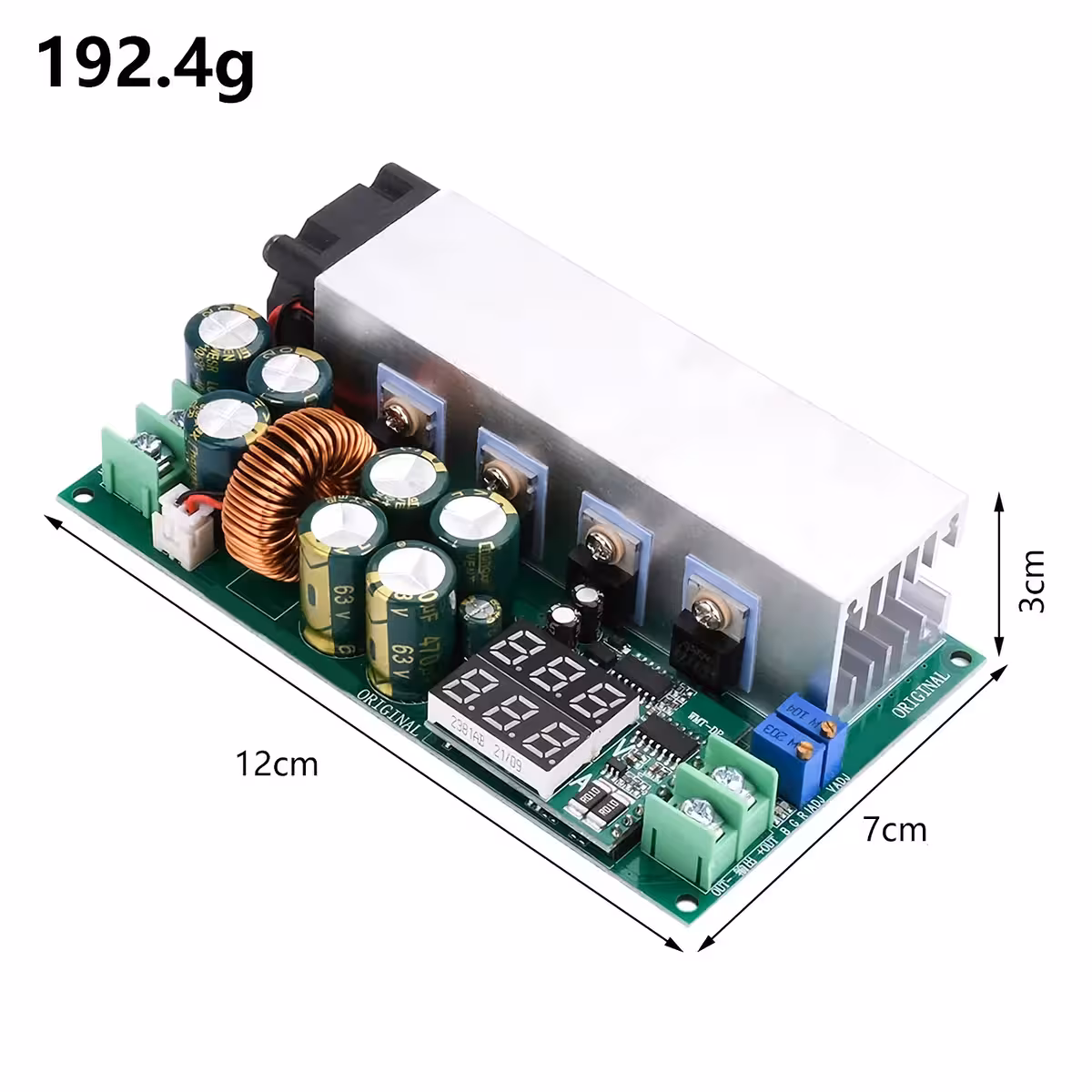

- Kompaktsed mõõtmed: 125×70×32mm — mahub mugavalt igasse korpusesse ilma disaini muutmata.
Tehnilised andmed ja jõudlus
Konverter kasutab kõrgsageduslikku buck (step-down) topoloogiat, mis hoiab väljundpinge stabiilsena ka koormuse järsul muutumisel. VADJ reguleerib pinget ja IADJ voolupiirangut – mõlemad on täiesti sõltumatud. Kolm LED-indikaatorit annavad kohest tagasisidet töörežiimi kohta: sinine (CV ilma koormuseta), roheline (vool aktiivne) ja punane (CC-režiim aktiivne) – kontrolli seadme tööd ilma ostsilloskoobita.
| Parameeter | Väärtus / Kirjeldus |
|---|---|
| Sisendpinge | DC 12V – 80V (ei sobi 72V akuga) |
| Väljundpinge | 2,5V – 50V reguleeritav (max = Vin × 0,8) |
| Maksimaalne väljundvool | 20A (automaatne kaitse 25A juures) |
| Maksimaalne võimsus | 600W |
| Kasutegur | ≥ 93% |
| Näidik | Digitaalne – pinge ja vool samaaegselt |
| Töörežiim | CV (püsipinge) / CC (püsivool) |
| Kaitsefunktsioonid | Ülevoolukaitse (25A), polaarsuskaitse |
| Töötemperatuur | -40°C – +85°C |
| Hoiustamistemperatuur | -20°C – +50°C |
| Suhteline õhuniiskus | 65% ± 20% |
| Mõõtmed | 125mm × 70mm × 32mm |
Kasutusjuhend

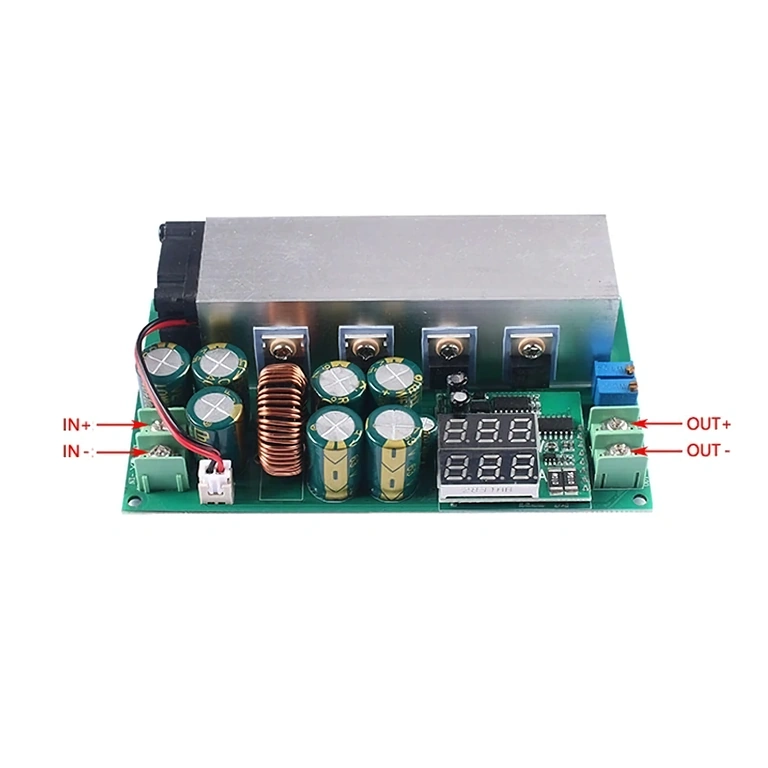

- Ühenda toiteallikas klemmidega IN+ ja IN-, jälgides polaarsust (DC 12V–80V).
- Ühenda koormus klemmidega OUT+ ja OUT-.
- Reguleeri väljundpinget potentsiomeetrist VADJ — päripäeva pinge tõstmiseks, vastupäeva langetamiseks.
- Reguleeri voolupiirangut potentsiomeetrist IADJ — päripäeva voolutugevuse suurendamiseks, vastupäeva vähendamiseks.

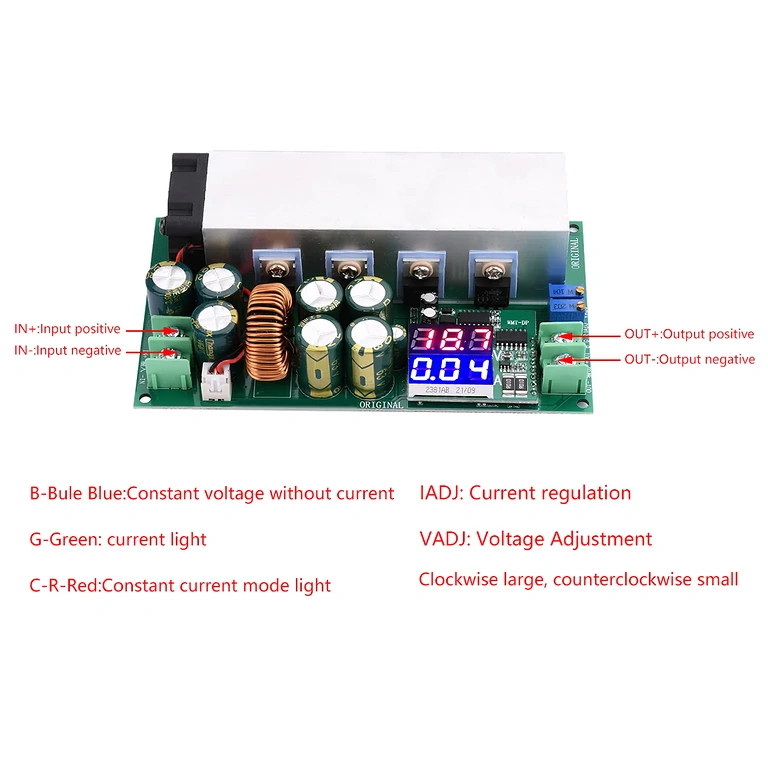

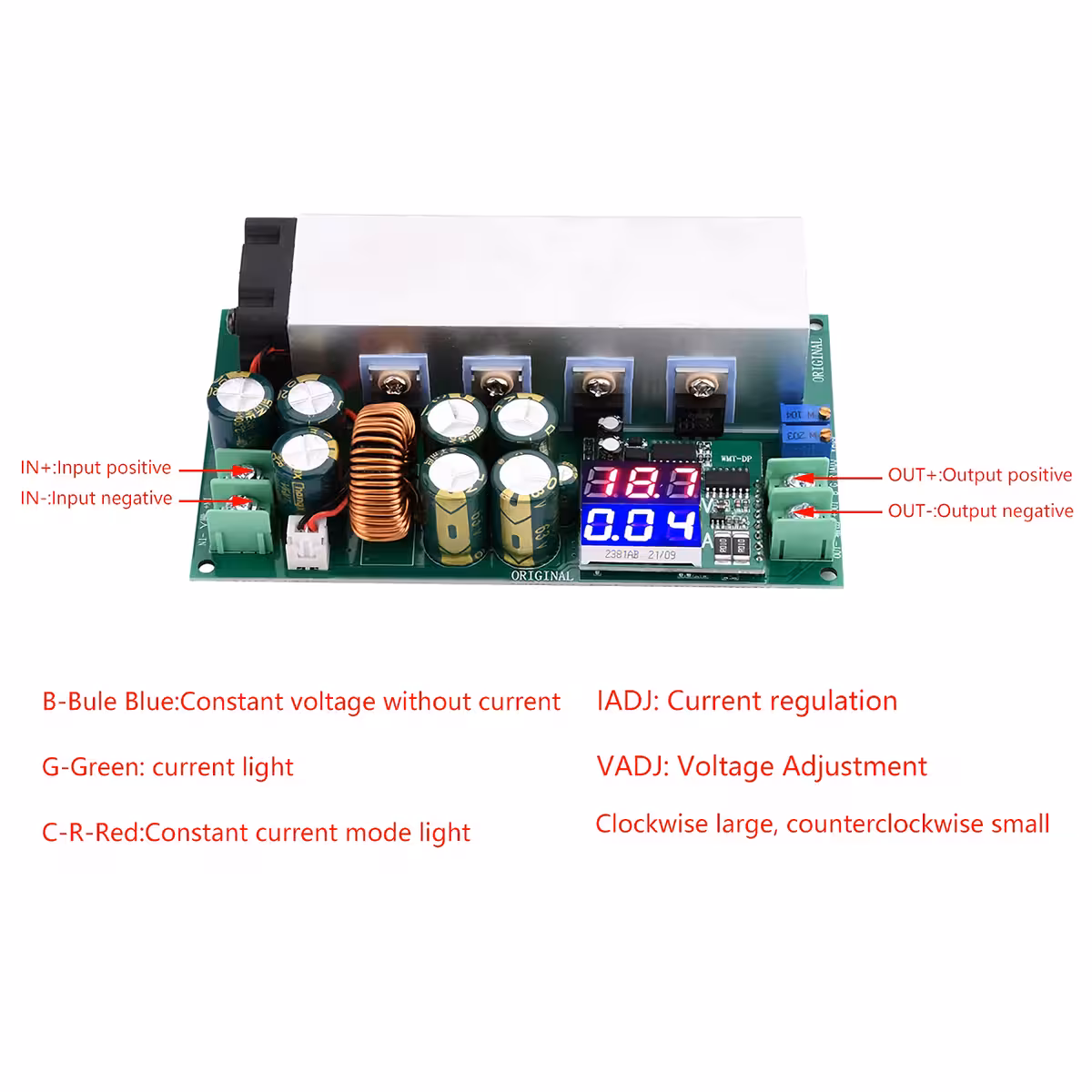

- Jälgi LED-indikaatoreid: sinine = CV-režiim, roheline = aktiivne koormus, punane = CC-režiim.
- Akude laadimiseks: lisa väljundliinile kindlasti diood, et vältida tagasivoolu moodulisse.
Pakendi sisu
- 1× DC 12-80V 20A 600W step-down moodul digitaalse näidikuga
Korduma kippuvad küsimused
Kas ma saan kasutada 72V akut sisendina?
Ei. 72V aku võib tekitada pingepiike, mis ületavad mooduli ohutu piiri. Lubatud sisendpinge on rangelt 12V kuni 80V.
Milline on maksimaalne väljundpinge 60V sisendi korral?
48V. Valem on lihtne: maksimaalne väljundpinge = sisendpinge × 0,8. Kasuta sama arvutuskäiku iga sisendpinge puhul.
Kas see sobib Li-Ion või LiPo akude laadimiseks?
Jah, CC-režiim (püsivool) on akude laadimiseks ideaalne. Lisa väljundile kindlasti diood, vastasel juhul võib akust tulev tagasivool moodulit kahjustada.
Kas vajan suurema võimsuse korral lisajahutust?
Üle 400–450W koormuste puhul pikendab radiaator või väike ventilaator oluliselt komponentide eluiga. 600W pideva koormuse juures on aktiivne jahutus vajalik.
