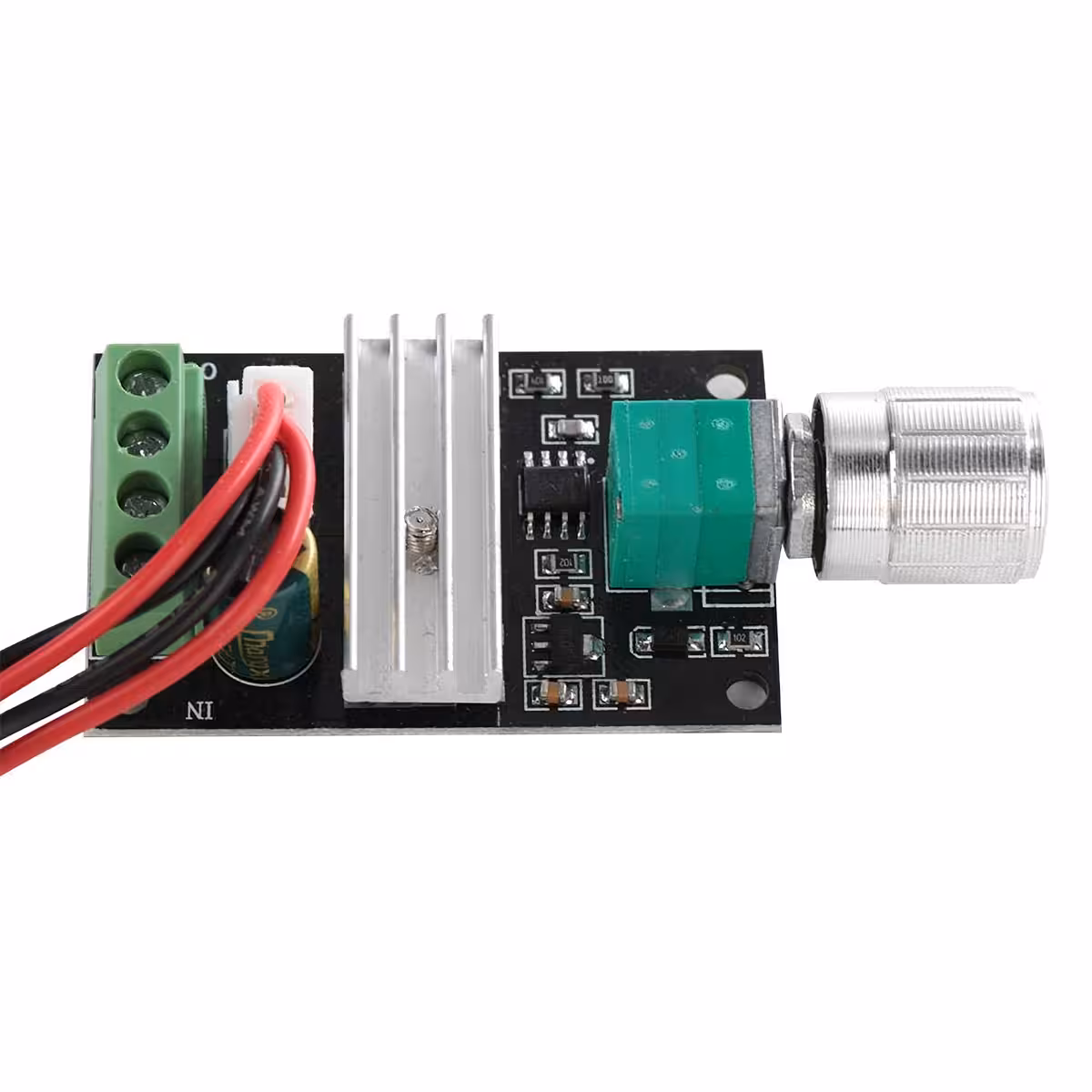

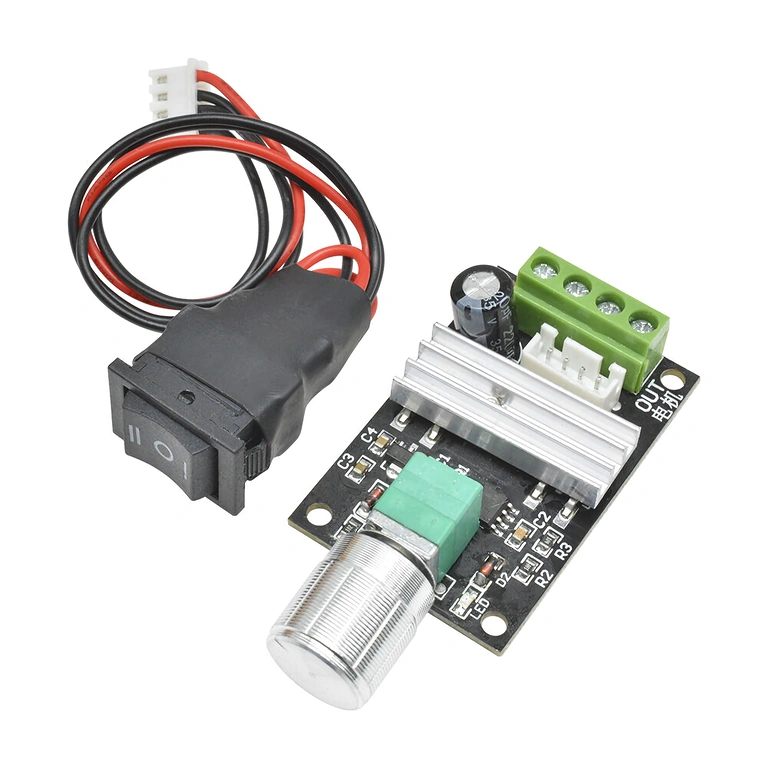

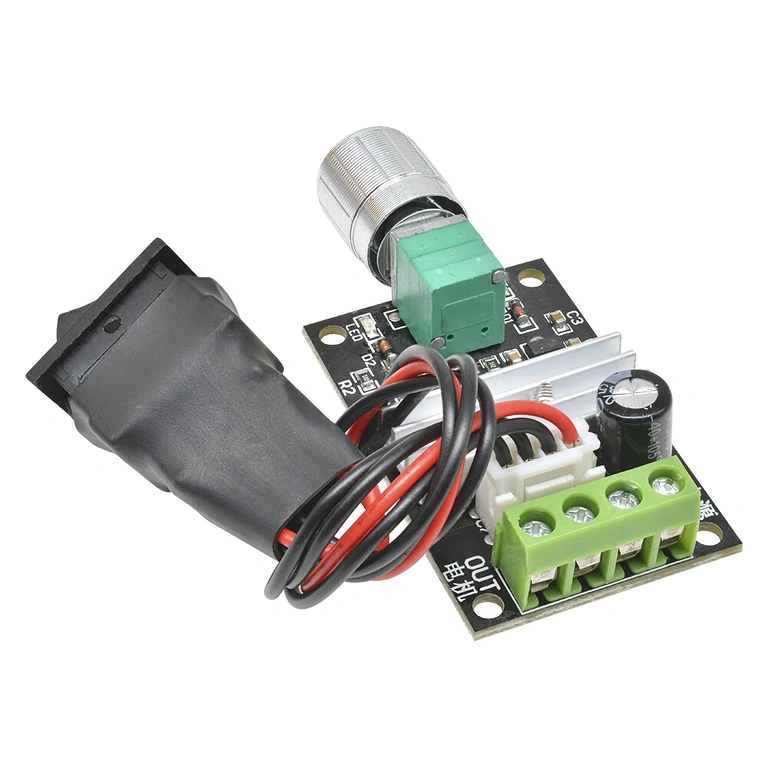

PWM DC mootori kiirusregulaator 6-24V 3A – täielik kontroll kiiruse ja pöörlemissuuna üle ilma lisakomponentideta
Kas vajad oma DC mootorile täpset kiiruse reguleerimist alates täielikust peatumisest kuni maksimaalsete pööreteni, ilma et peaksid kasutama lisatakisteid, releesid või keerulisi mooduleid? See PWM DC mootori regulaator võimaldab sujuvat kiiruse reguleerimist vahemikus 0–100% ja pöörlemissuuna muutmist ühe nupuvajutusega. Kõik see on pakitud kompaktsesse ja kasutusvalmis moodulisse.
Märkus: Maksimaalne sisendpinge on 28V DC. Ohutu töö tagamiseks ärge ületage mootori 3A voolutugevust.
Miks valida just see mudel? (Peamised eelised):

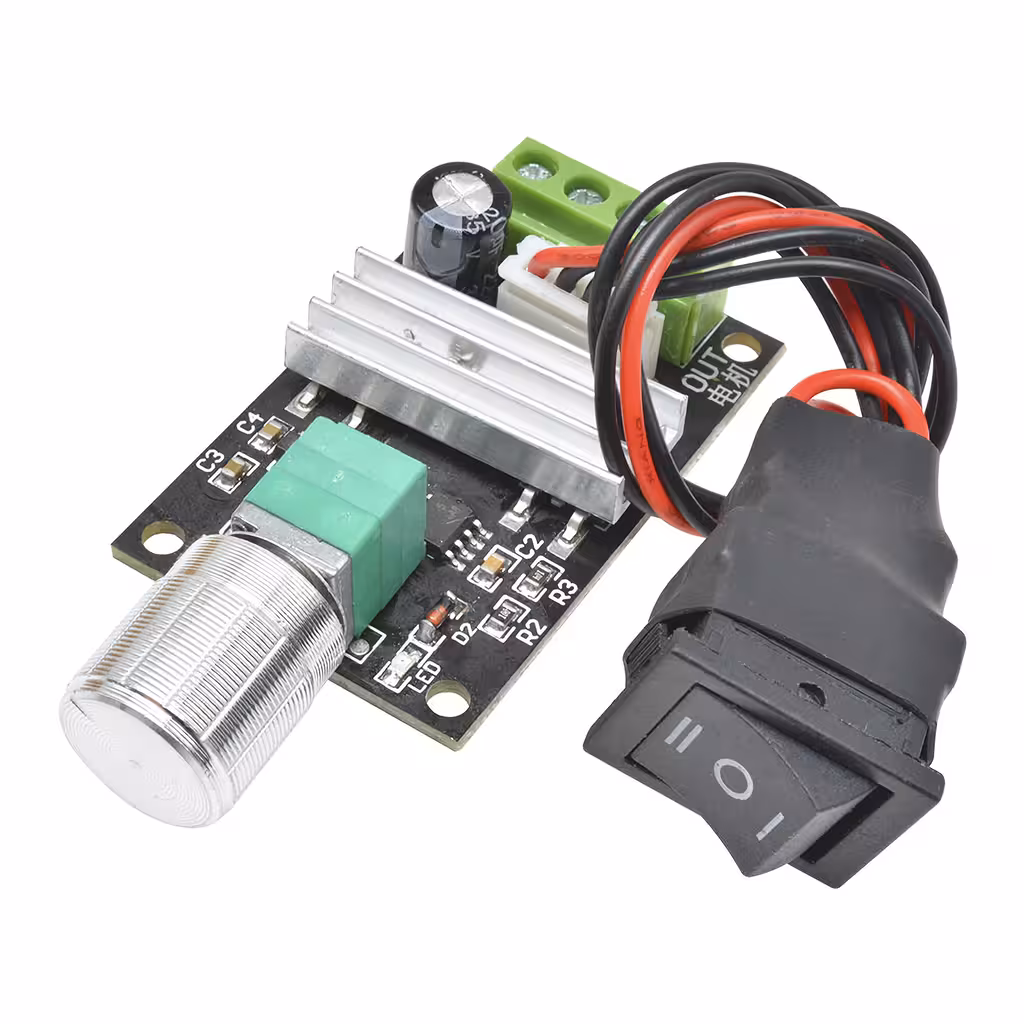

- Sujuv reguleerimine — pööratav potentsiomeeter tagab sujuva kontrolli 0% kuni 100%, vältides kiirushüppeid või vibratsiooni madalatel pööretel.
- Suunamuutmine ühe nupuga — muuda mootori pöörlemissuunda hetkega, ilma juhtmeid ümber ühendamata või lisakomponente kasutamata.
- Ühilduvus levinud toiteallikatega — töötab mis tahes DC toiteallikaga vahemikus 6V kuni 28V: akud, adapterid või laboratoorsed toiteplokid.
- Kõrge energiatõhusus — PWM-tehnoloogia vähendab soojuskadusid võrreldes klassikaliste takistuslike meetoditega, hoides mootori jahedamana.
- Kiire integreerimine — kompaktsed mõõtmed ja selgelt märgistatud klemmid teevad sellest suurepärase valiku nii iseseisvateks projektideks kui ka Arduino või Raspberry Pi süsteemidele.
Tehnilised andmed ja jõudlus
Erinevalt tavalisest reostaadist ei raiska PWM-modulatsioon energiat soojusena, vaid reguleerib vooluimpulsside kestust, andes mootorile täpselt vajaliku võimsuse. Töösagedus on optimeeritud nii, et madalatel pööretel tekkiv häiriv elektromagnetiline müra oleks minimaalne. Suunamuutmisnupp juhib spetsiaalset polaarsuse vahetamise ahelat – suunda saab muuta ka töötamise ajal, kuid pikema eluea tagamiseks on soovitatav kiirus enne suunavahetust maha keerata.
| Parameeter | Väärtus / Detailid |
|---|---|
| Sisendpinge | DC 6V – 28V (soovituslik 6V, 12V, 24V) |
| Maksimaalne voolutugevus | 3A |
| Kiiruse reguleerimise tüüp | PWM (impulss-laiusmodulatsioon) |
| Kiiruse reguleerimise vahemik | 0% – 100% |
| Suunamuutmise funktsioon | Spetsiaalne edasi/tagasi nupp |
| Juhtelement | Pööratav potentsiomeeter |
| Mootorite ühilduvus | DC mootorid 6V, 12V, 24V |
| Tüüpilised rakendused | DIY, automatiseerimine, robotid, ventilaatorid, konveierilindid |
Kasutusjuhend

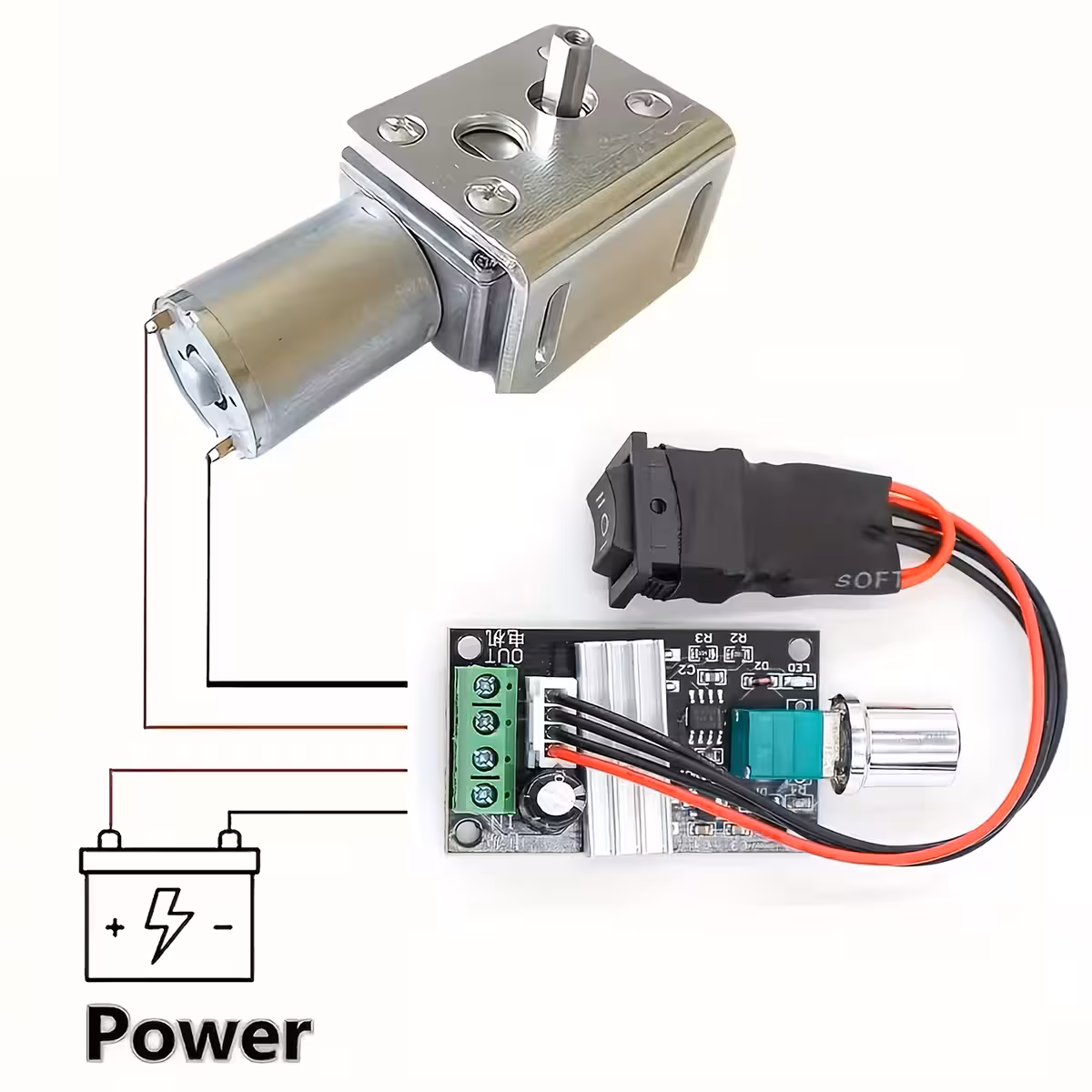

- Ühenda DC toiteallikas (6V–28V) regulaatori sisendklemmidega (+ ja –).

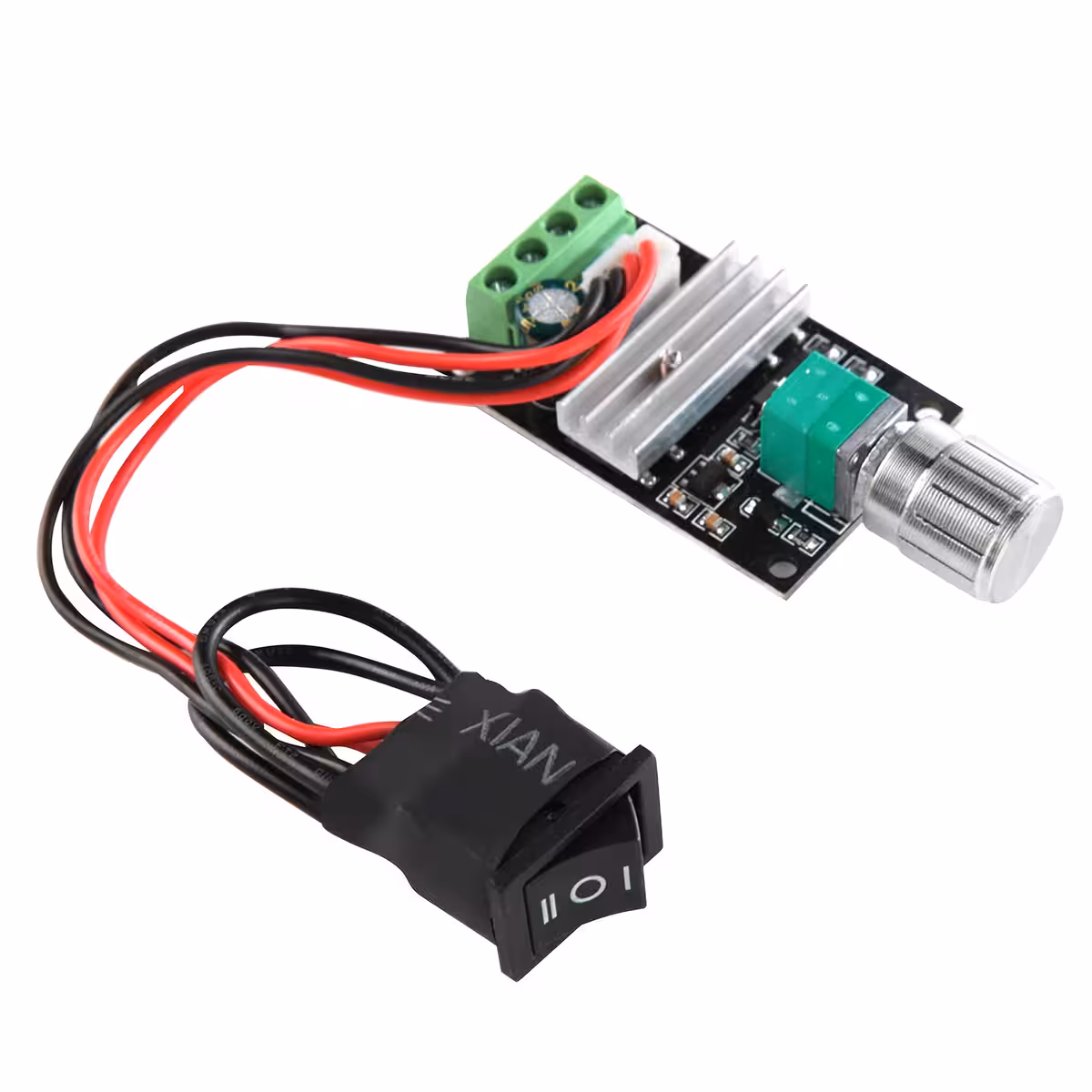

- Ühenda DC mootor väljundklemmidega.
- Lülita toide sisse – mootor käivitub potentsiomeetriga määratud kiirusel.
- Keera potentsiomeetrit päripäeva kiiruse suurendamiseks ja vastupäeva vähendamiseks.

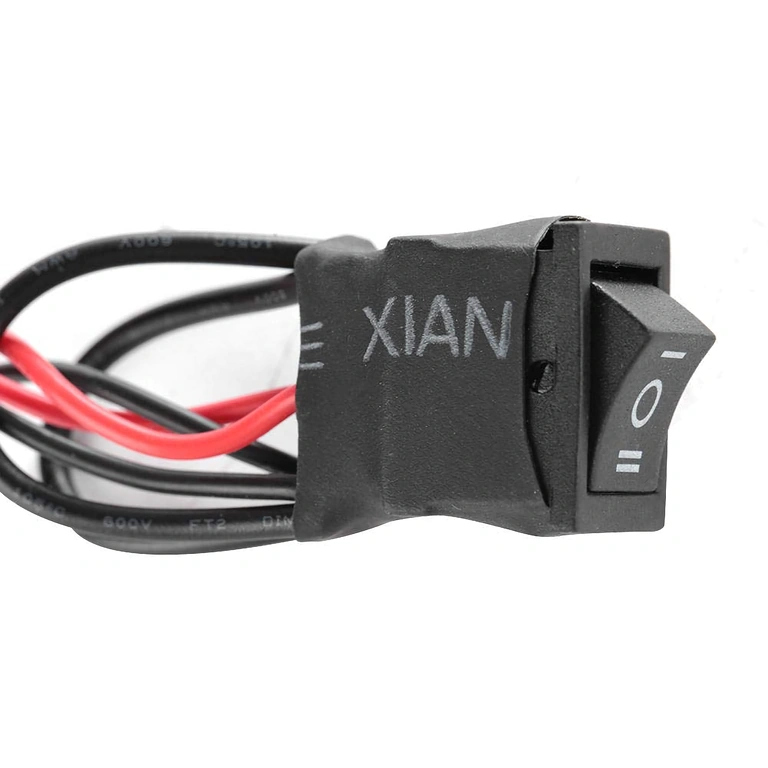

- Vajuta suunamuutmisnuppu pöörlemissuuna vahetamiseks. Soovitus: enne suuna muutmist vähenda kiirus miinimumini.
- Veendu, et mootori nimivool ei ületa 3A – arvesta, et käivitusvool võib olla nimivoolust suurem.
Komplekti sisu

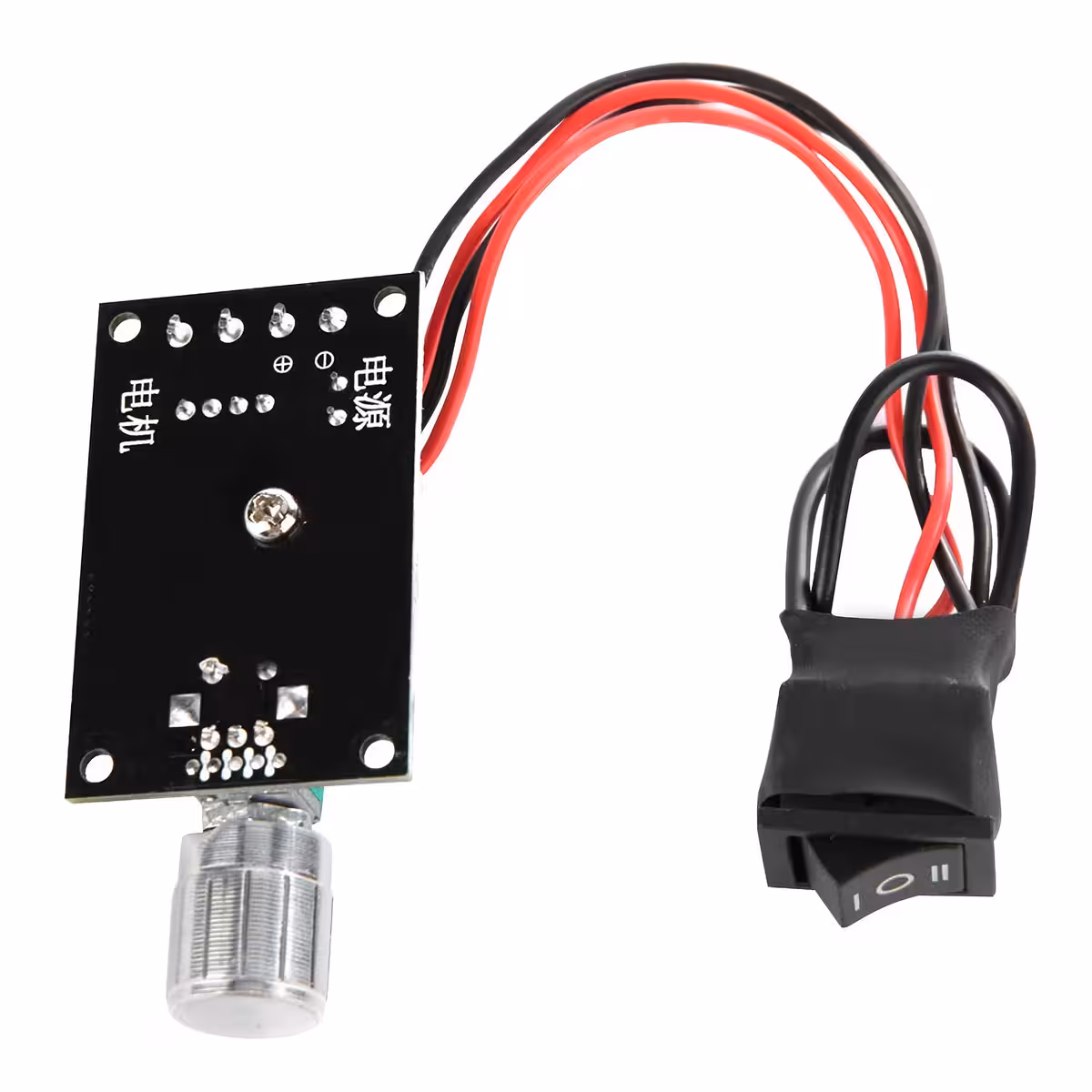

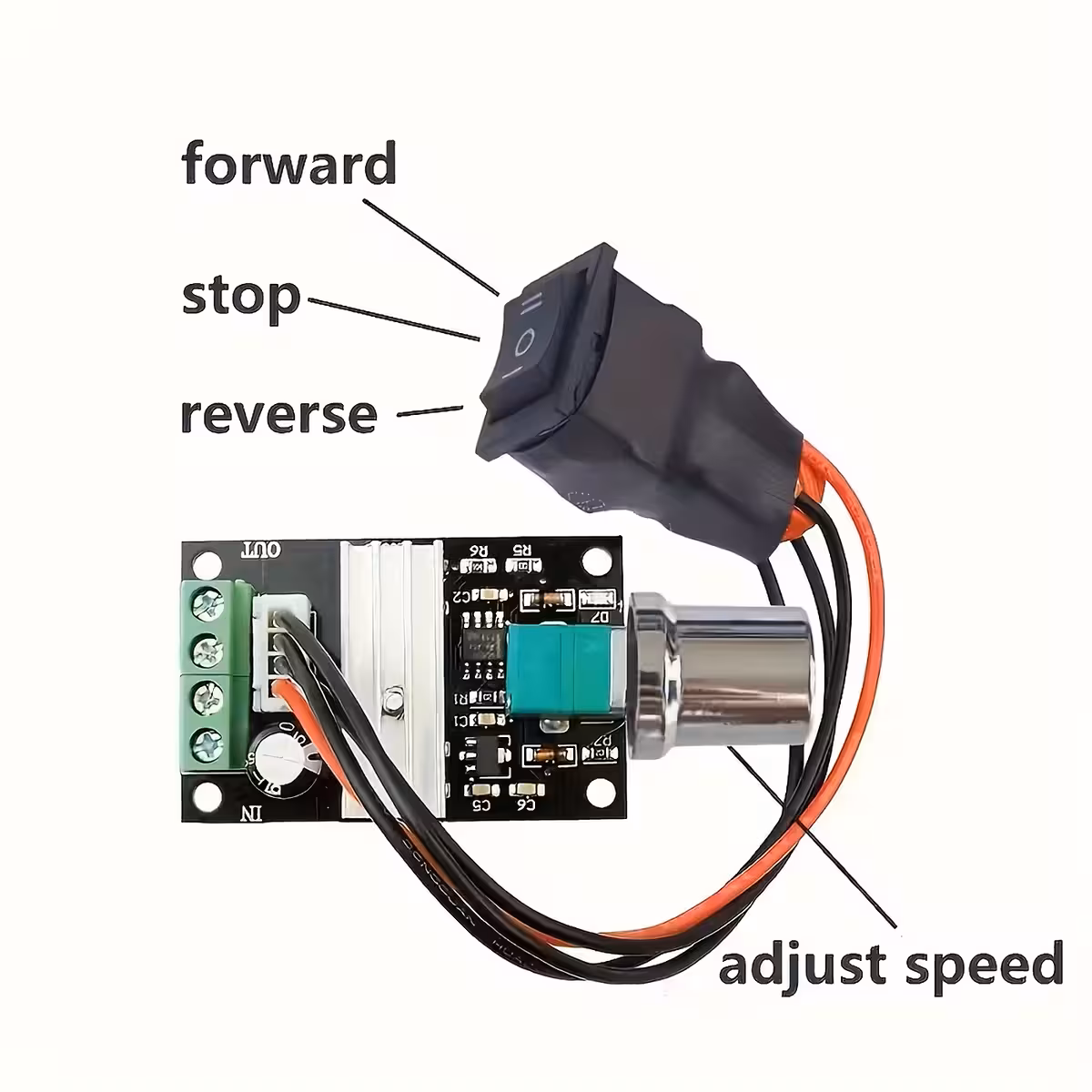

- 1x PWM DC mootori regulaator 6-24V 3A suunamuutmisnupu ja potentsiomeetriga
Korduma kippuvad küsimused
Kas see töötab tavalise 12V sülearvuti või ruuteri toiteplokiga?
Jah, iga stabiliseeritud 12V DC toiteallikas sobib. Veendu vaid, et toiteplokk suudab pakkuda mootori jaoks vajalikku voolutugevust – vastasel juhul võib toiteplokk üle koormuda.
Kas seda saab kasutada 5V mootoriga?
See ei ole soovitatav. Minimaalne sisendpinge on 6V. Sellest madalamal pingel võib töö muutuda ebastabiilseks ja tekkida seadme kahjustamise oht.
Kas suunda saab muuta mootori töötamise ajal?
Jah, nupp toimib ka töötamise ajal. Mootori ja regulaatori kaitsmiseks on siiski soovitatav kiirus enne nupu vajutamist miinimumini vähendada.
Kas selleks on vaja Arduinot või muud mikrokontrollerit?
Ei. Regulaator töötab täiesti iseseisvalt – potentsiomeeter ja nupp on kõik, mida vajad. Kui soovid seda siiski Arduinoga või Raspberry Pi-ga integreerida, saab seda kasutada välise võimsusmoodulina mootoritele, mis ületavad digitaalsete väljundviikude voolutaluvuse.
