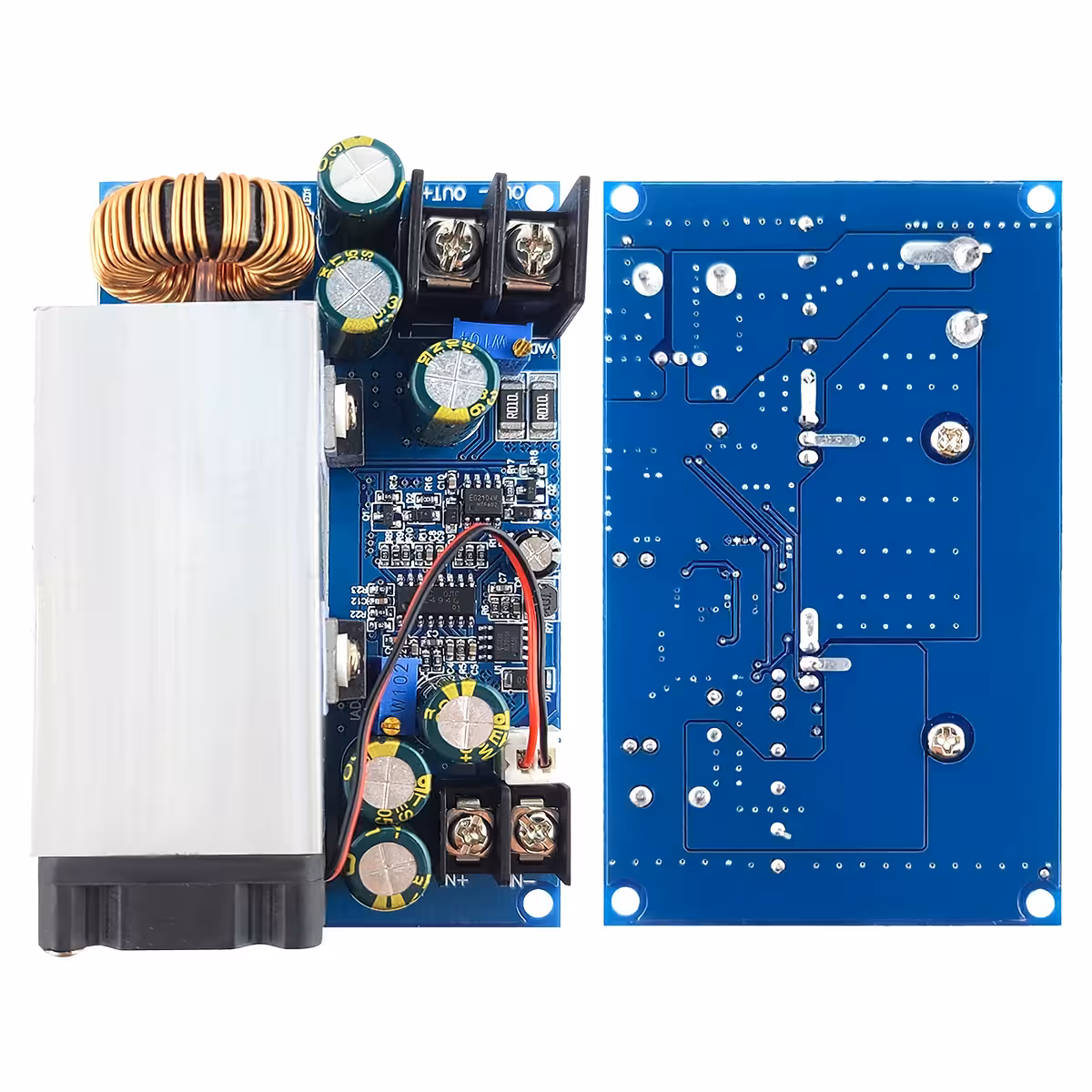

DC-DC Step-Down muundur 600W 25A – täpne CV/CC reguleerimine toiteallikate ja akude laadimiseks
Kas vajad alalispinge alandamist ilma suure energiakaota ja tülikate lisamooduliteta? See 600W 25A DC-DC step-down muundur võimaldab juhtida nii pinget kui ka voolutugevust ühes kompaktses seadmes, pakkudes kuni 95% kasutegurit.
Märkus: Moodul töötab eranditult step-down (pinget alandavas) režiimis. Väljundpinge peab alati olema sisendpingest madalam. Seadmel puudub vastupidise polaarsuse kaitse.
Miks valida just see mudel? (Peamised eelised):
- Kahekordne CV/CC reguleerimine — kontrolli pinget ja voolutugevust iseseisvalt ühe mooduliga, ilma et peaksid eraldi voolupiirajat ostma.
- Kuni 95% kasutegur — minimaalne soojuskadu tähendab, et seade töötab ka mõõduka koormuse juures pikalt ilma ülekuumenemiseta.
- Lai sisendpinge vahemik 12–75V — sobib kasutamiseks päikesepaneelide, akude, toiteplokkide või laboratoorsete allikatega ilma lisadapteriteta.
- Reguleeritav väljund 2.5–60V / 1–25A — sobib kõigeks alates Arduino moodulite toitest kuni 48V akude laadimise või väiksemate mootorite juhtimiseni.
- Mitmekäigulised potentsiomeetrid — võimaldavad palju täpsemat reguleerimist võrreldes tavaliste ühekäiguliste mudelitega.
- Sinine LED-indikaator — annab visuaalse kinnituse, et väljund on aktiivne, ilma et peaksid pidevalt multimeetrit kasutama.
- 80 kHz lülitussagedus — vähendab väljundpinge pulsatsiooni ja võimaldab kasutada kompaktsemaid filtreid, tagades puhtama signaali tundlikele seadmetele.
Tehnilised andmed ja jõudlus
Buck (step-down) topoloogia ja 80 kHz lülitussagedus tagavad suurepärase tasakaalu efektiivsuse ja väljundpinge kvaliteedi vahel – pulsatsioon püsib madal ka suurte voolutugevuste juures. Tippvõimsus on 600W, kuid pikaajaliseks kasutamiseks soovitame piirduda 500W-ga, eriti kui aktiivne jahutus puudub. Reguleerimine toimub kahe mitmekäigulise potentsiomeetri abil – VIADJ pinge ja IADJ voolutugevuse jaoks –, mis tagavad sujuva ja täpse seadistuse. Lühisekaitse toimib automaatse voolupiiramise (CC-režiim) kaudu, ilma et moodul täielikult välja lülituks. Tähelepanu: induktiivkoormuste (mootorid, mähised, releed) puhul on väljundile Schottky dioodi paigaldamine kohustuslik.
| Parameeter | Väärtus / Kirjeldus |
|---|---|
| Maksimaalne võimsus | 600W (soovituslik pidevkoormus 500W) |
| Väljundvool | 1–25A reguleeritav |
| Sisendpinge | 12–75V DC |
| Väljundpinge | 2.5–60V DC (ainult step-down) |
| Töörežiimid | CV (konstantne pinge) / CC (konstantne vool) |
| Kasutegur | Kuni 95% |
| Lülitussagedus | 80 kHz |
| Olekuindikaator | Sinine LED (väljund aktiivne) |
| Lühisekaitse | Automaatne voolupiirang (CC) |
| Vastupidise polaarsuse kaitse | Puudub |
| Kasutusvaldkonnad | Akud, väikesed mootorid, elektroonikamoodulid, laboratoorsed toiteallikad |

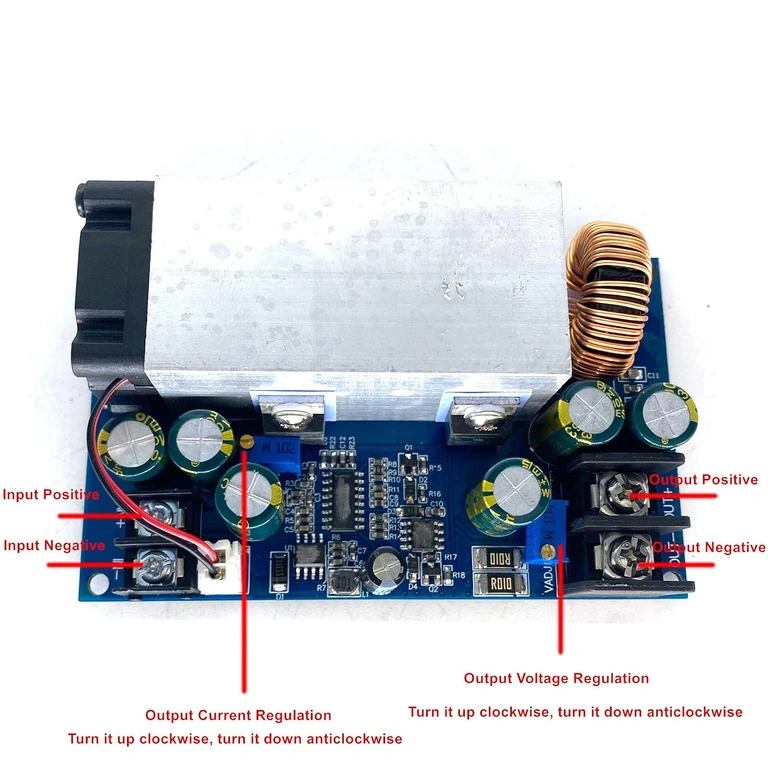

Kasutusjuhend
- Ühendage toiteallikas sisendiga, jälgides polaarsust (+ ja −); kontrollige ühendusi enne sisselülitamist multimeetriga.
- Seadke IADJ miinimumi: keerake seda enne koormuse ühendamist täielikult vastupäeva (umbes 10 pööret).
- Seadke VIADJ: pinge tõstmiseks keerake päripäeva, langetamiseks vastupäeva. Kontrollige väärtust multimeetriga.
- Ühendage koormus ja suurendage seejärel järk-järgult IADJ väärtust soovitud tasemeni, jälgides ampermeetrit.
- Ärge ühendage sisendi ja väljundi miinusklemme omavahel, kui te ei ole kindel toidetava seadme skeemis.
- Induktiivkoormuste (mootorid, mähised) korral paigaldage koormusega paralleelselt Schottky diood (katood plussi suunas).
- 500W lähedaste koormuste korral kasutage aktiivset jahutust (ventilaatorit), et hoida temperatuur ohututes piirides.
Pakendi sisu
- 1 × DC-DC Step-Down 600W 25A CV/CC moodul
Korduma kippuvad küsimused
Kas seda muundurit saab kasutada pinge tõstmiseks?
Ei. Moodul töötab ainult step-down režiimis. Väljundpinge peab alati olema sisendpingest madalam. Pinge tõstmiseks on vaja boost-muundurit.
Mis juhtub, kui sisendil polaarsus segi ajada?
Moodulil puudub vastupidise polaarsuse kaitse. Vale ühendamine võib komponente pöördumatult kahjustada. Kontrollige polaarsust alati multimeetriga enne toite sisselülitamist.
Kas akude laadimisel on diood kohustuslik?
Jah. Ilma selleta võib vool voolata vastupidises suunas, kui toiteallikas on välja lülitatud, mis võib mooduli transistoreid kahjustada. Kasutage töövoolule vastavat Schottky dioodi.
Kas mootoreid saab otse moodulist toita?
Jah, kuid kasutage kindlasti paralleelselt mootoriga Schottky dioodi. Käivitusvool ei tohi ületada 25A ja pidev võimsus peab jääma alla 500W.
Millal on vaja lisajahutust?
Üle 300W koormuste korral või soojas keskkonnas paigaldage moodulile ventilaator. Ilma sundjahutuseta tõuseb komponentide temperatuur kiiresti, mis lühendab seadme eluiga märgatavalt.
