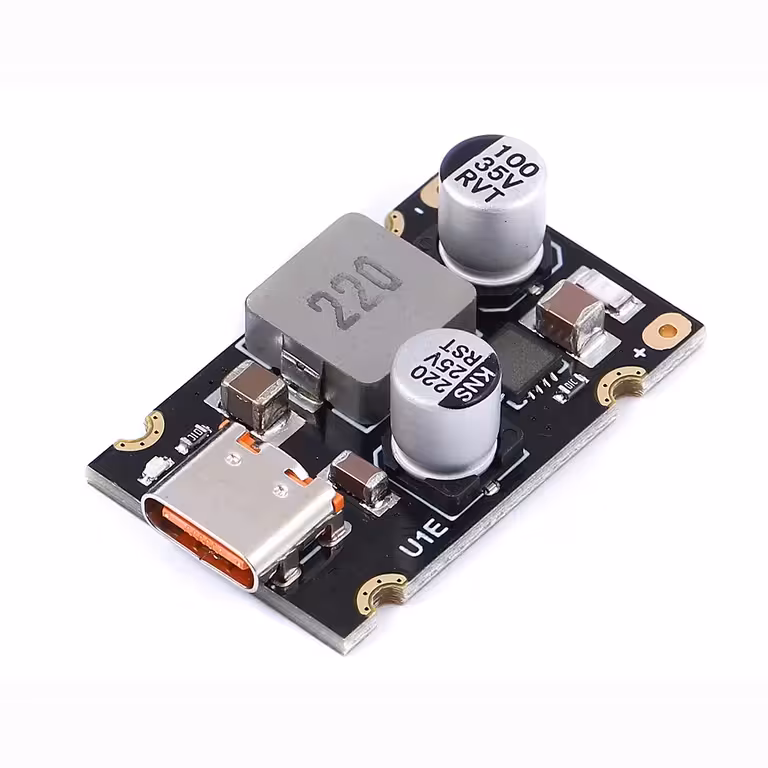

65W USB Type-C PD akupanga iseehitusmoodul – tõeline võimsus kompaktses 20×20 mm formaadis
Soovid ise kokku panna korraliku akupanga, mis suudab enamat kui lihtsalt nutitelefone toita? Või vajad kiirlaadimise võimalust oma elektroonikaprojektis ilma valmis adapteritest sõltumata? Just seda see moodul teebki – ehtsad 65W, universaalsed laadimisprotokollid ja nii pisike korpus, et mahub ära igale poole.
Märkus: Väljundpinge ei saa ületada sisendpinget. Selleks, et saada väljundiks 20V (näiteks sülearvuti laadimiseks), peab toiteallikas andma rohkem kui 20V DC.
Miks valida just see moodul? (Peamised eelised):
- Kompromissitu 65W võimsus — laeb ühilduvaid USB-C PD sülearvuteid täiskiirusel, mitte ainult nutitelefone
- Automaatne pingevalik — 3.3V kuni 21V, kohandub automaatselt iga ühendatud seadmega ilma käsitsi seadistamata
- Ühildub kõigi kaasaegsete nutitelefonidega — PD3.1 PPS, QC3.0, Huawei SCP/FCP, Samsung AFC, Apple Protocol, BC1.2 – pole telefoni, mida see kiiresti ei laeks
- Kasutegur 92–97% — alla 3% kadusid tähendab vähem soojust ja pikemat tööaega samalt akult
- Tühijooksuvool alla 3 mA — akupankade puhul ülioluline: ei tühjenda akut, kui midagi pole külge ühendatud
- Mõõdud 20×20 mm, kaal 7 grammi — mahub hõlpsasti igasse 3D-prinditud kesta või standardmõõdus akupanga karpi
Tehnilised andmed ja jõudlus
Moodul toetab sisendis kõiki alalisvooluallikaid vahemikus 8V kuni 30V – olgu selleks Li-Ion akud, LiFePO4 akud või laboritoited. Väljundis reguleerib USB Type-C liides automaatselt pinge ja voolutugevuse vastavalt PD3.1 ja PPS standarditele, ilma et peaksid ise midagi näppima. Väljundi pulsatsioon alla 200 mV tagab stabiilse toite ilma pingekõikumisteta, mis võiksid seadme akut või elektroonikat koormata. Piirvõimsuse ehk 65W lähedasel koormusel on pidevaks ja ohutuks tööks soovitatav tagada õhuvool või lisada väike jahutuselement.
| Parameeter | Väärtus / Kirjeldus |
|---|---|
| Sisendpinge | DC 8 – 30 V |
| Väljundpinge | 3.3 – 21 V (automaatselt reguleeritav) |
| Maksimaalne võimsus | 65 W |
| Liides | USB Type-C |
| Toetatud protokollid | PD2.0 / PD3.1 PPS, QC2.0 / QC3.0, Huawei SCP/FCP, Samsung AFC, MTK PE+ 1.1/2.0, BC1.2, Apple Protocol |
| Muundustõhusus | 92% – 97% |
| Väljundi pulsatsioon | < 200 mV |
| Vool tühikäigul | < 3 mA |
| Mõõdud | 20 × 20 mm |
| Kaal | 7 g |
Pakendi sisu
- 1 × USB Type-C PD 65W kiirlaadimismoodul (20 × 20 mm)
Korduma kippuvad küsimused
Kas ma saan seda moodulit kasutada sülearvuti laadimiseks USB-C kaudu?
Jah, eeldusel, et su sülearvuti toetab USB-C Power Delivery laadimist ja annad sisendisse rohkem kui 20V DC. Väljundpinge ei saa ületada sisendpinget – arvesta sellega toiteallika või akupaki valimisel.
Millist toiteallikat peaksin kasutama?
Maksimaalse 65W võimsuse saavutamiseks vajad stabiilset DC-toiteallikat vahemikus 22V kuni 30V, mis suudab anda vähemalt 3A. Õige pingeemalyga LiFePO4 või Li-Ion akud töötavad DIY-akupanga projektides suurepäraselt.
Kas see toimib ka telefonidega, mis ei toeta PD-d?
Jah. Ühilduvus standarditega BC1.2, Apple Protocol, QC2.0/3.0, Huawei FCP/SCP ja Samsung AFC katab ära peaaegu kõik tänapäevased nutitelefonid. Moodul tuvastab toetatud protokolli automaatselt ja kohandab laadimist.
Kas see vajab jahutusradiaatorit?
Väikeste ja keskmiste koormuste korral hoiab kuni 97% kasutegur temperatuuri madalal ilma lisajahutuseta. Pideval kasutamisel 65W lähedal pikendavad kerge õhuvool või kompaktne radiaator mooduli eluiga märkimisväärselt.
Kas mõõtmed 20×20 mm on kompaktse DIY-akupanga jaoks piisavalt väikesed?
Jah – 20×20 mm ja 7 grammi teevad sellest ühe pisima saadaoleva 65W mooduli. See mahub vaevata 3D-prinditud korpustesse või standardsetesse akupanga karpidesse.
