Reguleeritav vahelduvvoolu (AC) andur 0,2–30A – kontaktivaba seire ilma toitejuhtmeteta

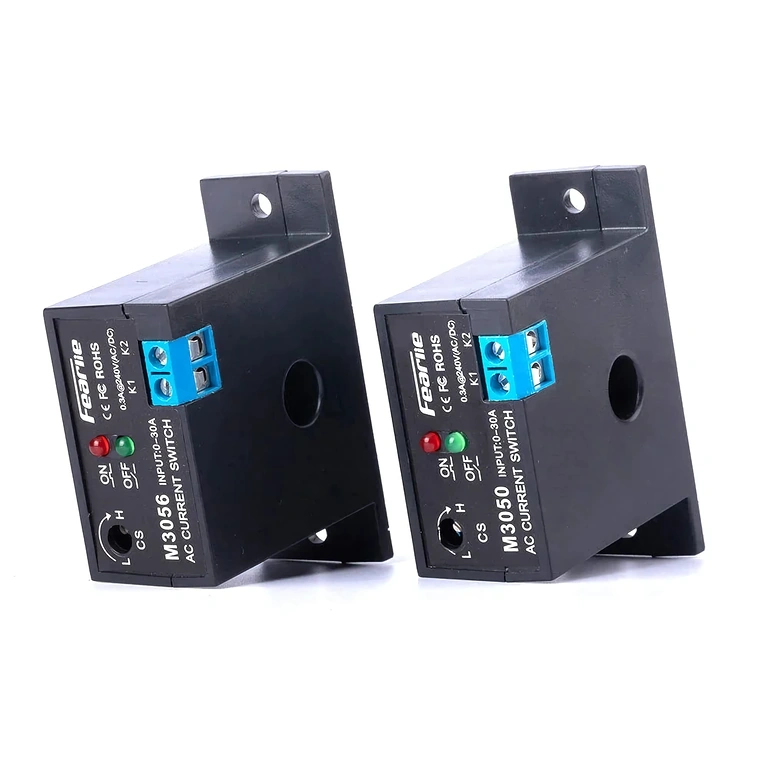

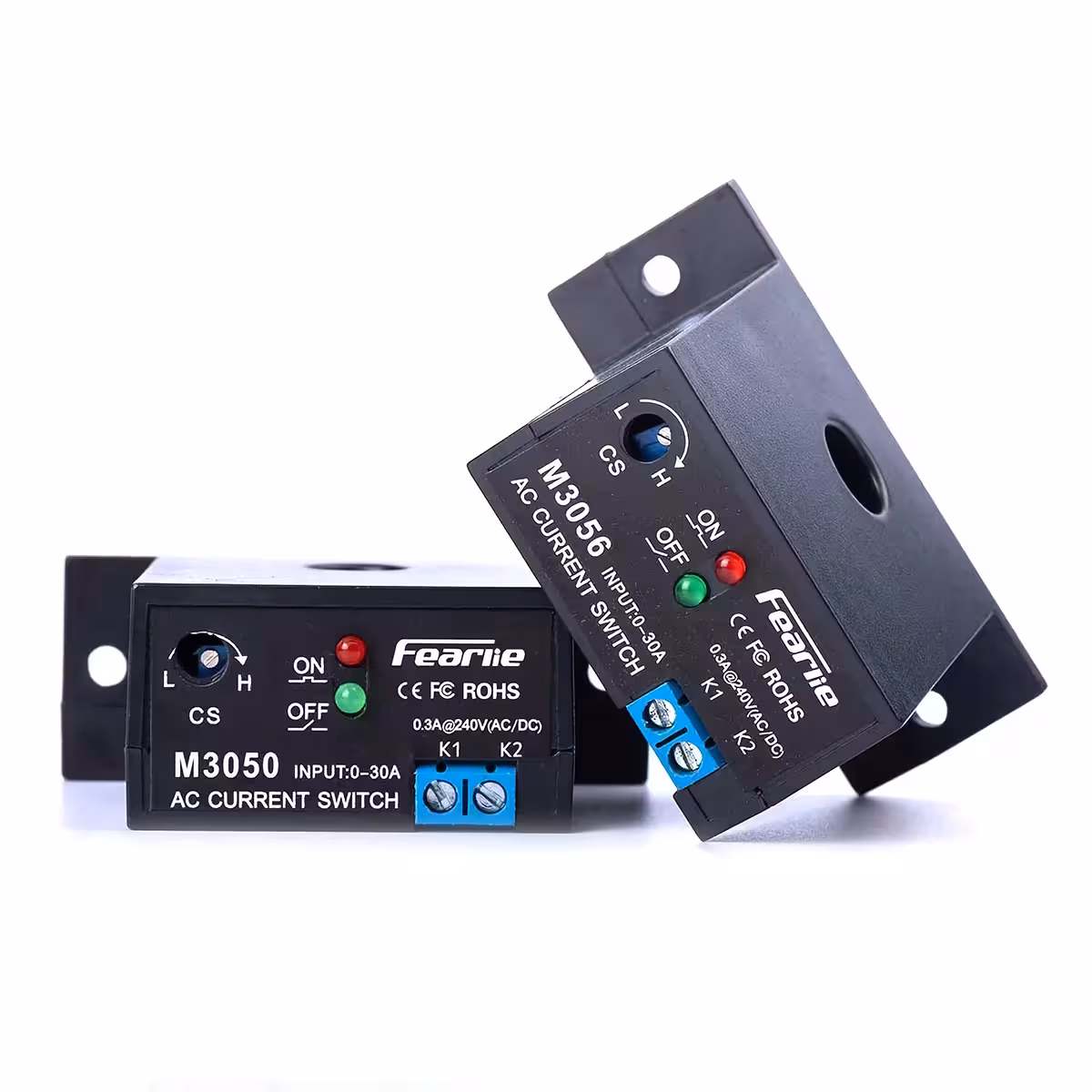

Kas soovite jälgida mootori, pumba või inverteri tööd ja saada täpset infot voolu läbimise kohta ilma juhtmeid lõikamata või lisatoiteallikat paigaldamata? M3050/M3056 vooluandur on paigaldatav vaid mõne minutiga: pistke lihtsalt elektrijuhe läbi 10 mm ava ja seade ongi töövalmis. Ülejäänu eest hoolitseb andur ise.
Märkus: Mooduli väljund on juhtsignaal (max 0,3A / 240V AC/DC), mis on mõeldud automatiseerimiseks, mitte jõuahela lülitamiseks. Jälgitavat juhet ei ole vaja lõigata – see tuleb lihtsalt anduri avast läbi juhtida.
Miks valida just see mudel? (Peamised eelised):
- Reguleeritav lävi 0,2–30A — sobib kõigeks alates valgustusahelatest kuni tööstuslike mootoriteni.
- Magnetväljast toituv — väline toiteallikas pole vajalik, mis lihtsustab oluliselt elektri- ja kilbipaigaldust.
- Elektrooniline lülitus ilma liikuvate osadeta — puudub mehaaniline kulumine, tagades praktiliselt piiramatu lülitustsüklite arvu.
- Täielik galvaaniline eraldus — jälgitav vooluahel ja juhtväljund on üksteisest täielikult eraldatud, kaitstes PLC-d või valvesüsteemi.
- Kiire reageerimine ja 100% ülekoormustaluvus — tuvastab voolutipud ja talub mootori käivitusvoolu ilma tõrgeteta.
- Tulekindel PC-korpus — vastupidav leegile ja temperatuuridele vahemikus -20°C kuni +55°C, sobib ideaalselt tööstuslikesse kilpidesse.
Tehnilised andmed ja jõudlus
Seade töötab toroidaal-voolutrafo põhimõttel: jälgitav juhe toimib primaarmähisena ja indutseeritud energia toidab otse sisemist vooluringi – pole vaja patareisid ega 24V lisatoidet. Rakendumislävi on täpselt seadistatav integreeritud potentsiomeetri abil kogu vahemikus 0,2–30A. 0,3A / 240V AC või DC väljund on piisav abikontaktori, PLC sisendi või alarmmooduli juhtimiseks. Lai töötemperatuuri vahemik kuni +55°C võimaldab paigaldust ka tihedalt komplekteeritud elektrikilpidesse.
| Parameeter | Väärtus / detailid |
|---|---|

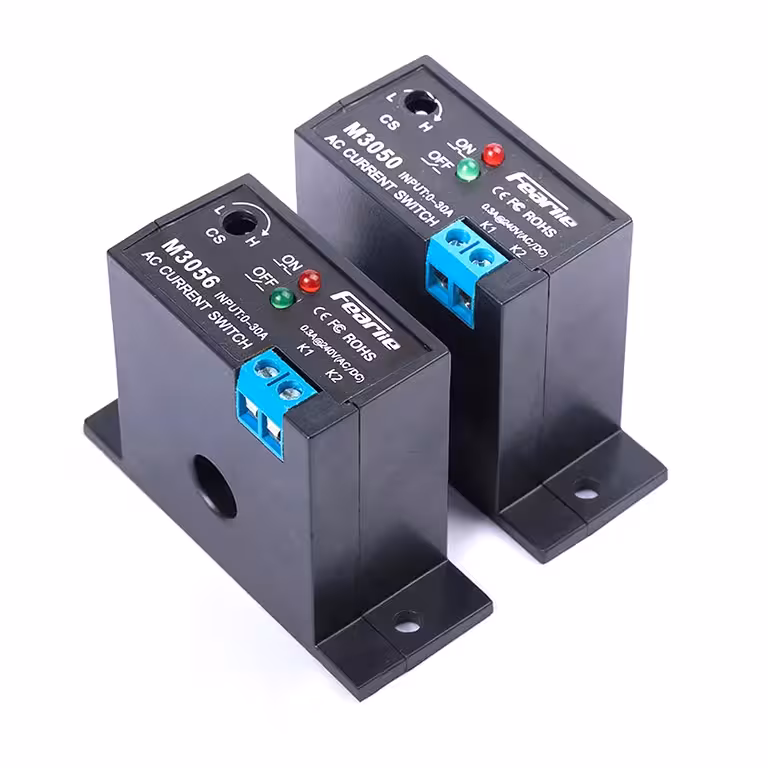

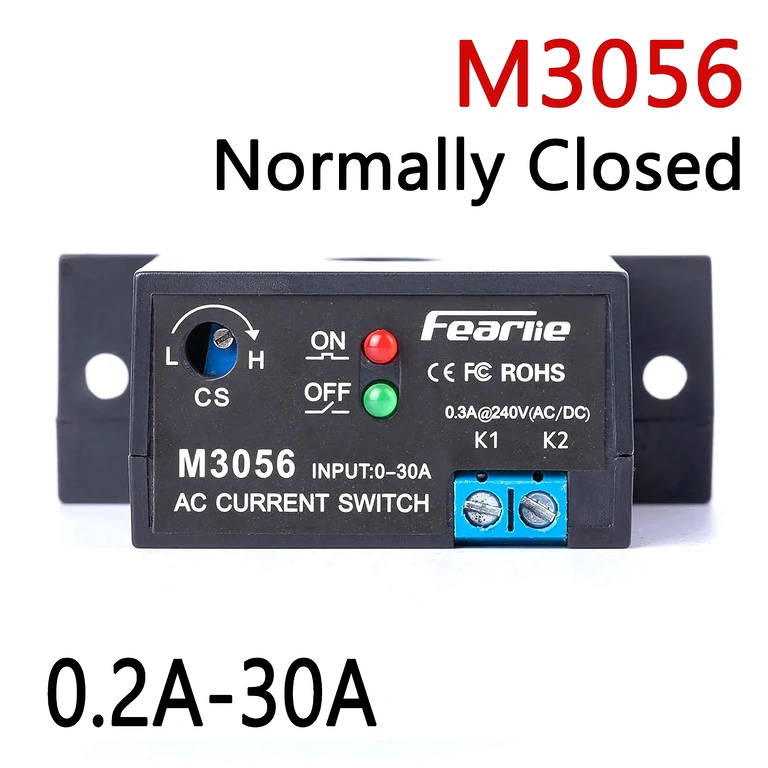

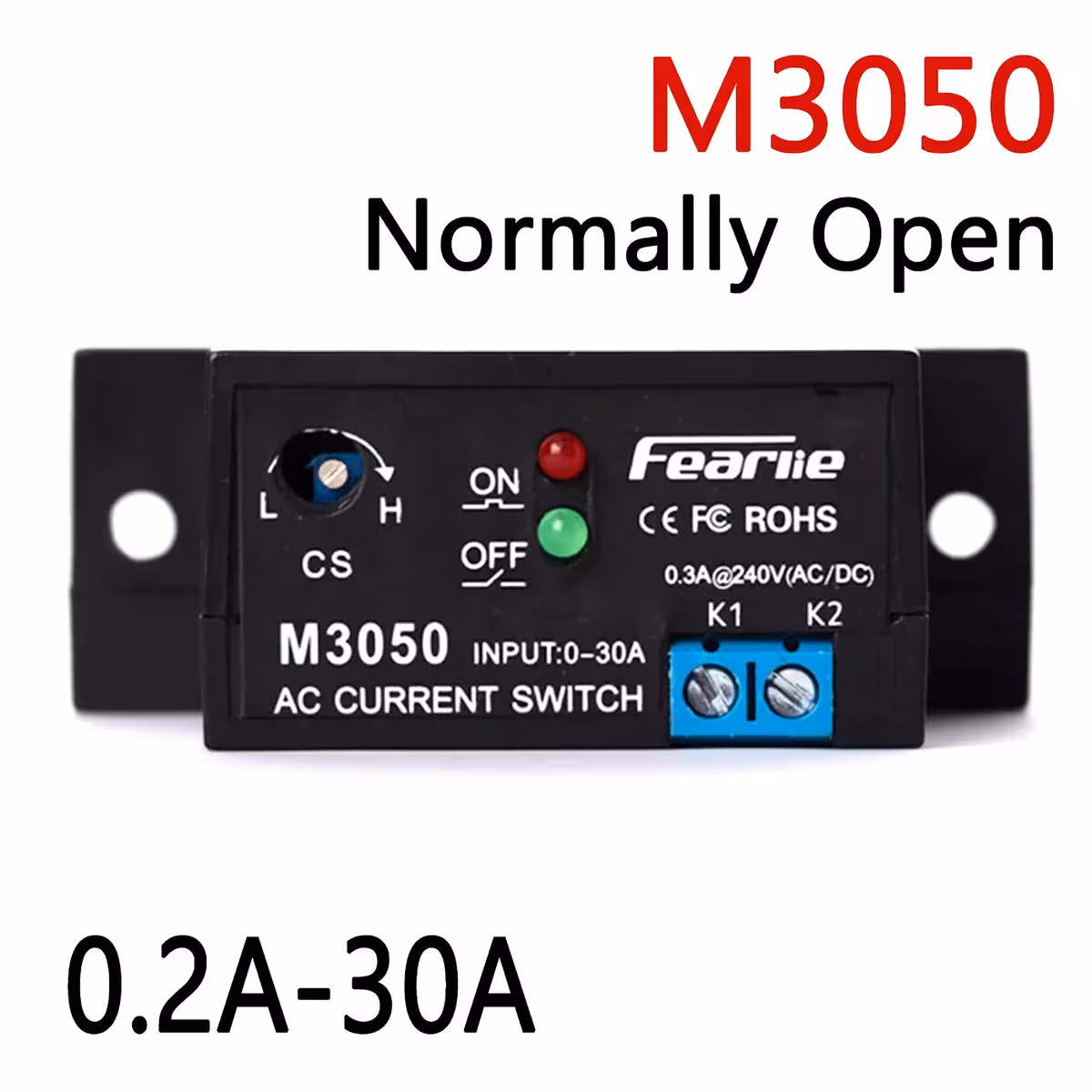

| Saadaolevad mudelid | M3050 (NO), M3056 (NC) |
| Tuvastatav vooluvahemik | 0,2 – 30A AC |
| Väljundkontakti tüüp | NO (M3050) / NC (M3056) |
| Väljundi võimsus | max 0,3A / 240V AC või DC |
| Mõõtmispõhimõte | Magnetinduktsioon (toroidtrafo) |
| Toide | Isetoitev (juhtme magnetväljast) |
| Juhtme ava läbimõõt | Ø 10 mm |
| Viivitus | < 1% |
| Lubatud ülekoormus | 100% |
| Töötemperatuur | -20°C … +55°C |
| Korpuse materjal | Tulekindel PC (polükarbonaat) |
| Tüüpilised rakendused | Mootorid, pumbad, kompressorid, PV, UPS, elektrikilbid |
Kasutamis- ja seadistusjuhend

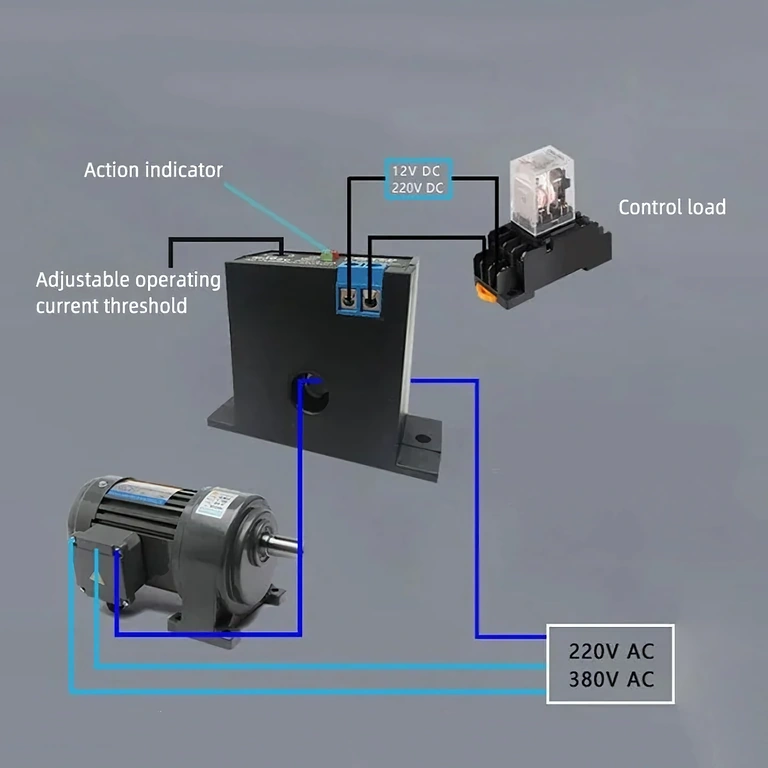

- Juhtige jälgitav juhe (faas, üksik juhe) läbi anduri 10 mm ava. Kaabli lõikamine või muutmine pole vajalik.
- Ühendage mooduli väljund (signaaliklemmid) soovitud juhtimisahelaga: PLC, abikontaktor, valvesüsteem või muu seade (max 0,3A / 240V).
- Käivitage jälgitav seade minimaalsel koormusel ja keerake potentsiomeetrit aeglaselt päripäeva, kuni relee lülitub.
- Kontrollige toimimist: M3050 (NO) puhul väljund sulgub, kui vool ületab läve; M3056 (NC) puhul väljund avaneb läve ületamisel.
- Testige seadet nominaalkoormusel, et veenduda läve õiges seadistuses ja vältida valehäireid.
Pakendi sisu
- 1 x Vooluandur M3050 (NO) või M3056 (NC) — vastavalt tellitud mudelile
Korduma kippuvad küsimused
Mis vahe on mudelitel M3050 ja M3056?
M3050 on normaliseeritud avatud (NO) kontaktiga – vooluahel sulgub, kui vool ületab seatud läve. M3056 on normaliseeritud suletud (NC) kontaktiga – vooluahel avaneb läve ületamisel. Valige mudel vastavalt oma automaatikasüsteemi loogikale.
Kas seade vajab välist toiteallikat?
Ei. Moodul on isetoitev, ammutades energiat jälgitava juhtme magnetväljast voolutrafo põhimõttel. Lisajuhtmeid pole vaja.
Kas sellega saab jälgida alalisvoolu (DC)?
Ei. Andur tuvastab ainult vahelduvvoolu (AC) magnetinduktsiooni teel. Juhtväljund võib töötada nii AC kui DC pingega (max 0,3A / 240V), kuid jälgitav vool peab olema AC.
Kas seda saab kasutada kolmefaasilise mootori seireks?
Jah. Juhtige üks faasijuhe läbi anduri ava. Täielikuks kolmefaasiliseks seireks kasutage kolme eraldiseisvat moodulit, üks iga faasi kohta.
Mis on maksimaalne juhtme läbimõõt, mis andurisse mahub?
Ava läbimõõt on 10 mm. Veenduge, et kogu kaabel koos isolatsiooniga mahub sellesse mõõtu.
Kas see sobib päikesepaneelidele või UPS-süsteemidele?
Jah, eeldusel, et jälgitav ahel on AC (näiteks inverteri või UPS-i väljund). Seda kasutatakse sageli elektrikilpides, PV-süsteemides ja tööstusseadmetes tarbimise jälgimiseks ning ülekoormuskaitseks.
