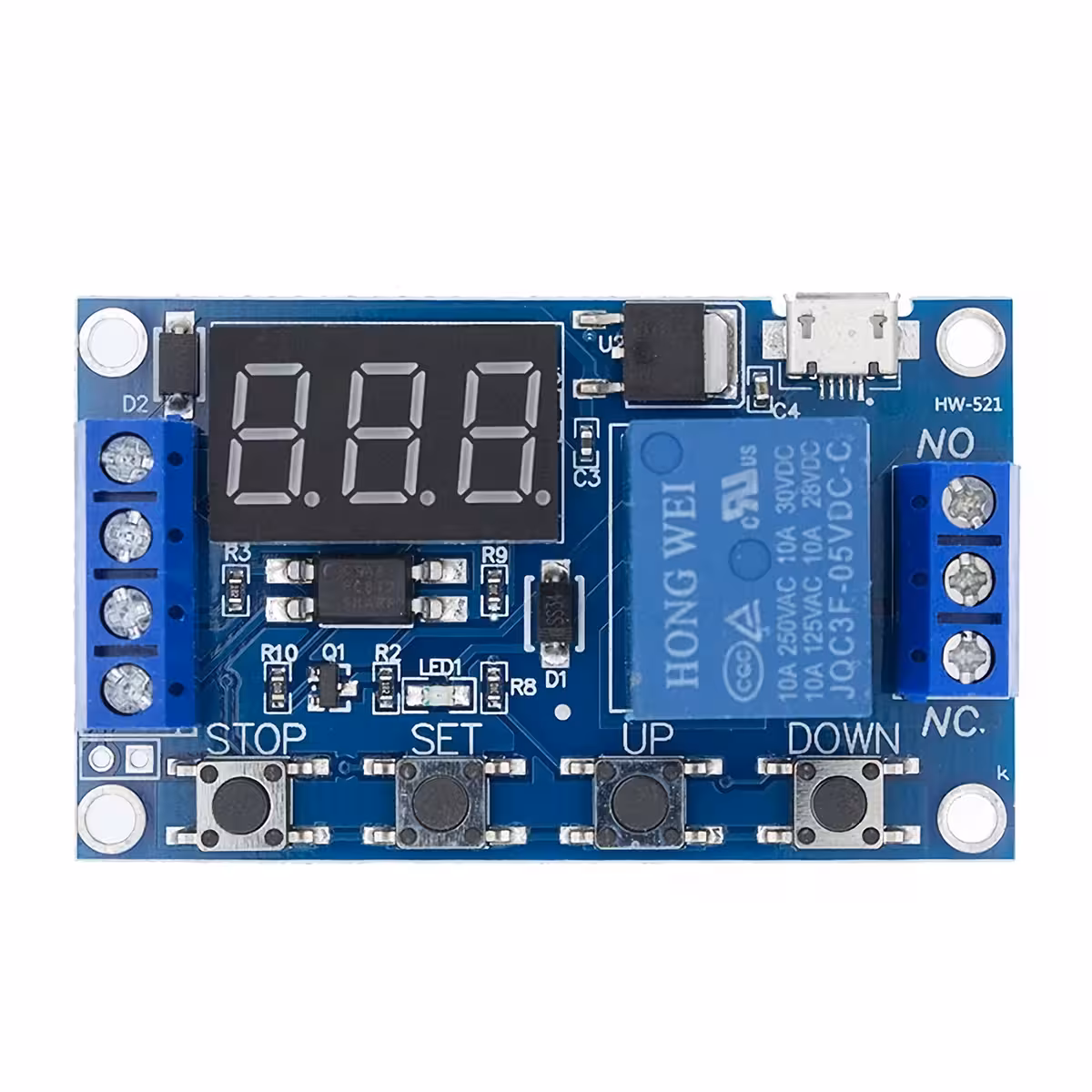

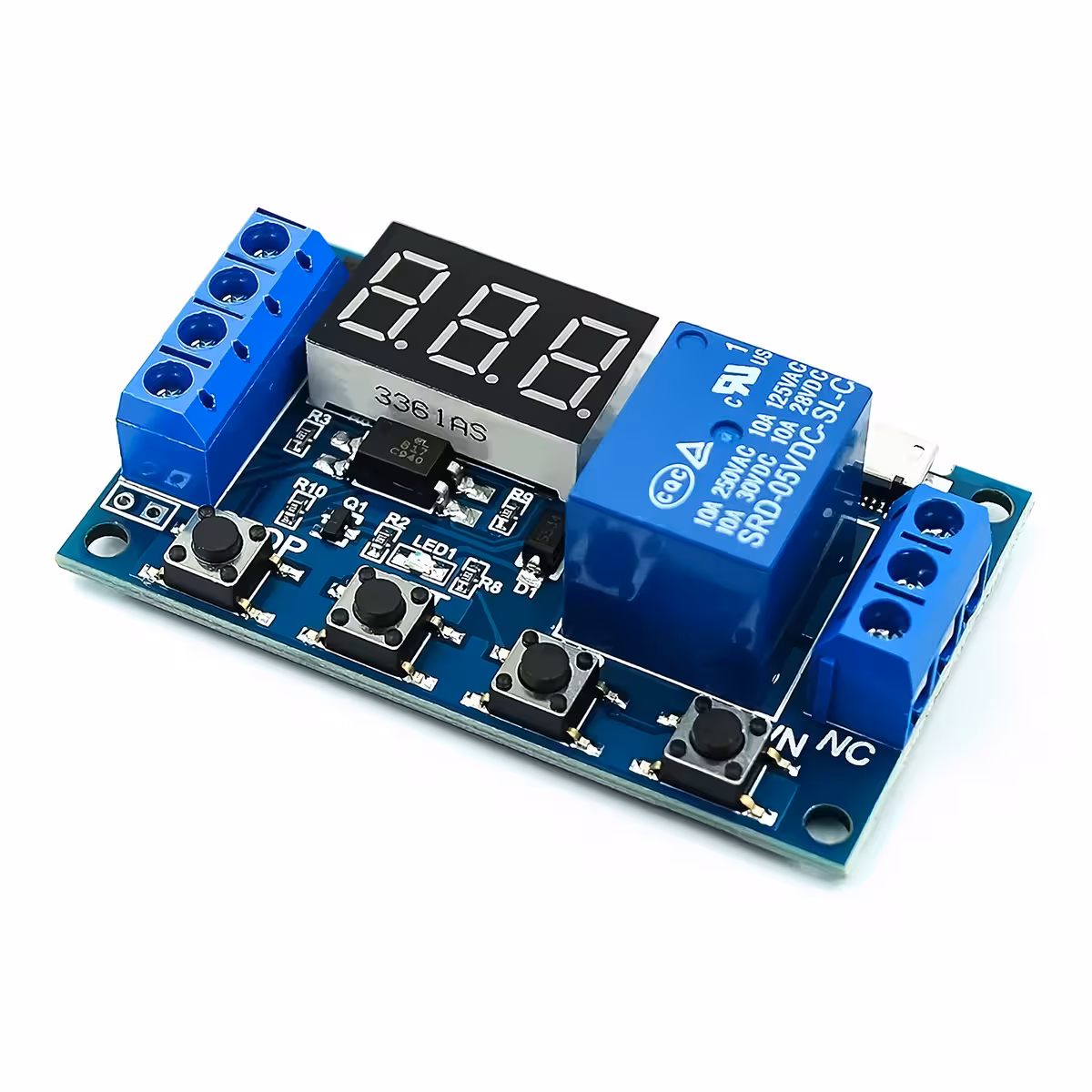

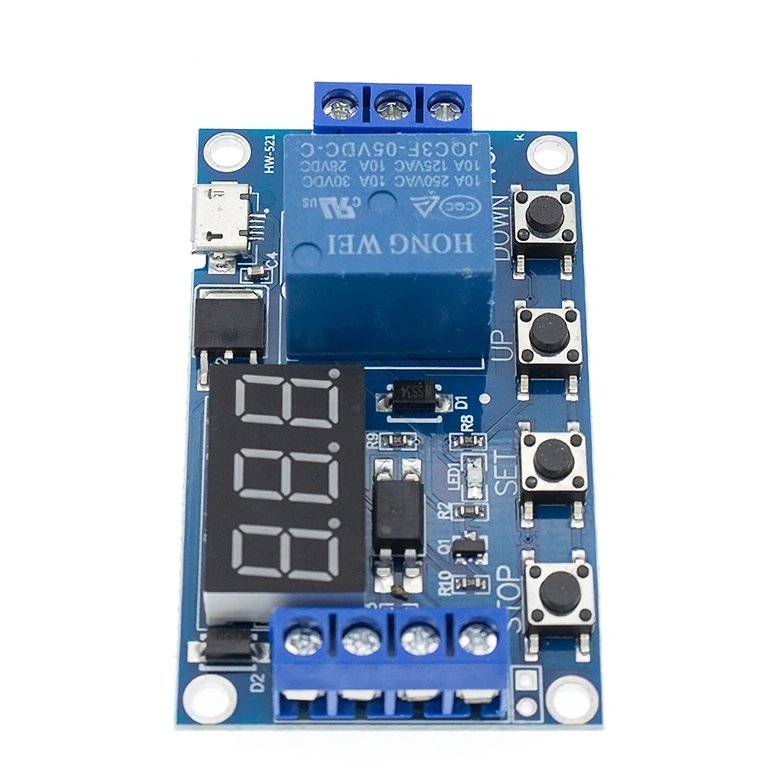

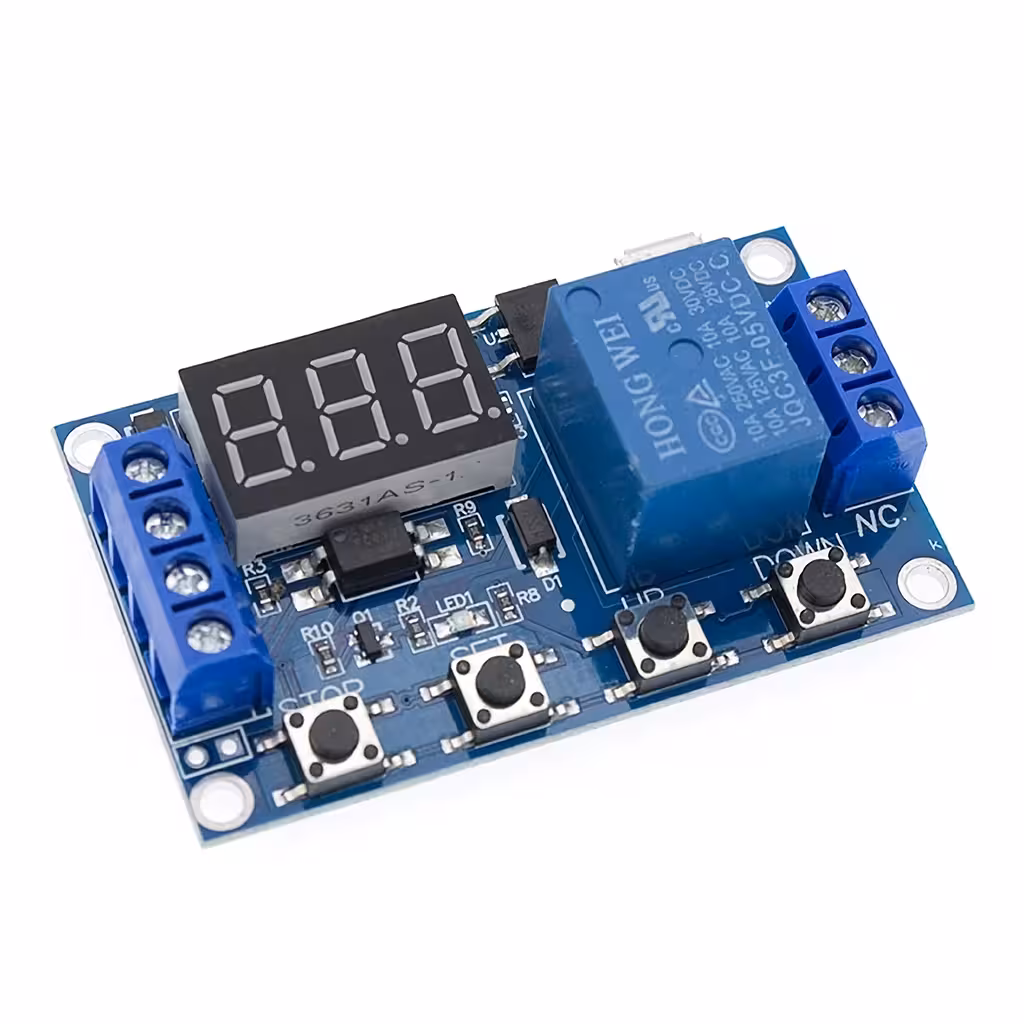

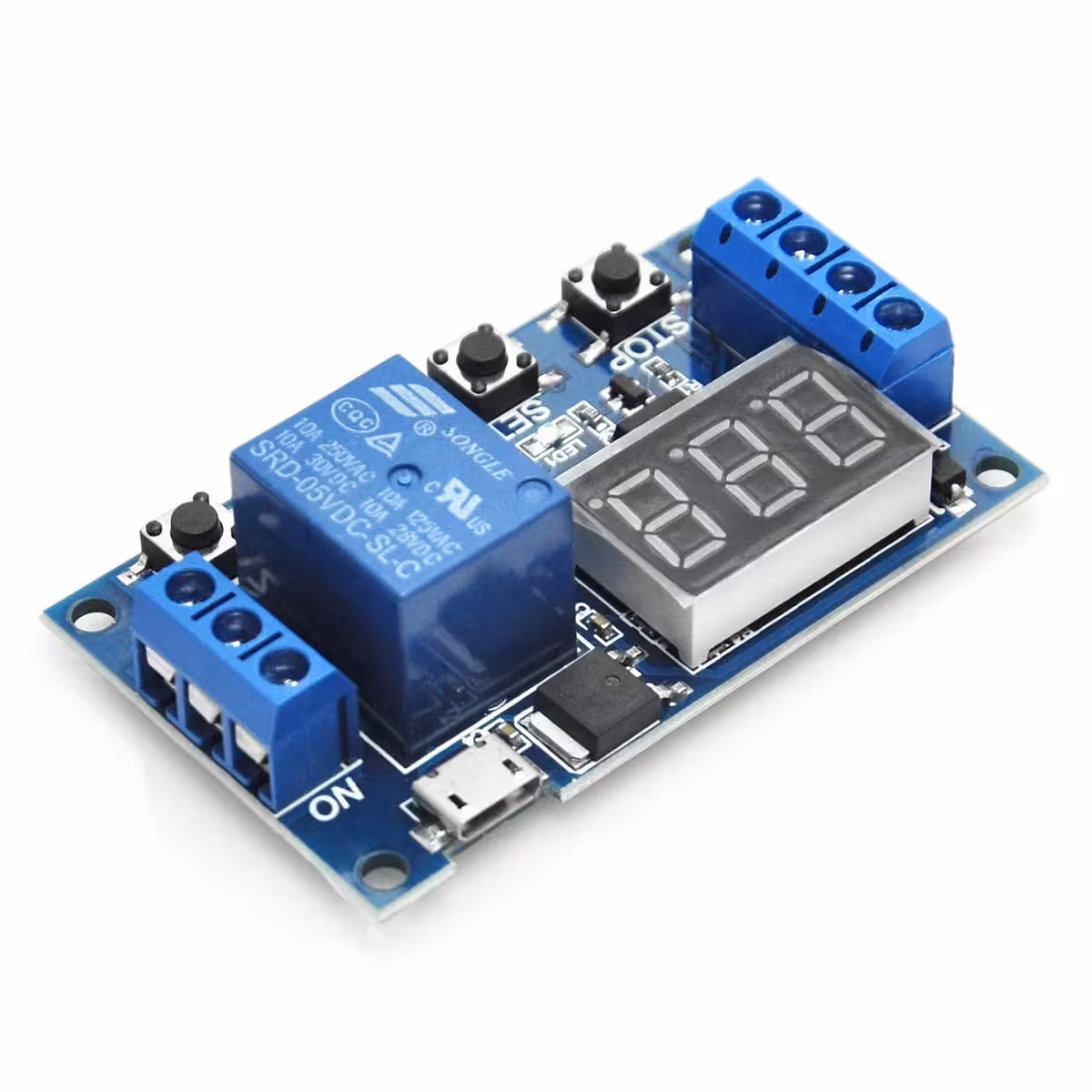

Programmeeritav releemoodul taimeriga — täpne lülitus vahemikus 0,1 sekundist 999 minutini
Kas vajad lahendust pumba käivitamiseks täpselt 30 sekundi pärast, ventilatsiooni tsükliliseks juhtimiseks või täpse kestusega signaali edastamiseks Arduino mikrokontrollerilt? Ilma spetsiaalse taimerita kipuvad isetehtud lahendused ebausaldusväärseks jääma. See ekraaniga programmeeritav releemoodul lahendab probleemi elegantselt, pakkudes nelja konfigureeritavat töörežiimi ja reguleeritavat ajaintervalli 0,1 sekundist kuni 999 minutini.

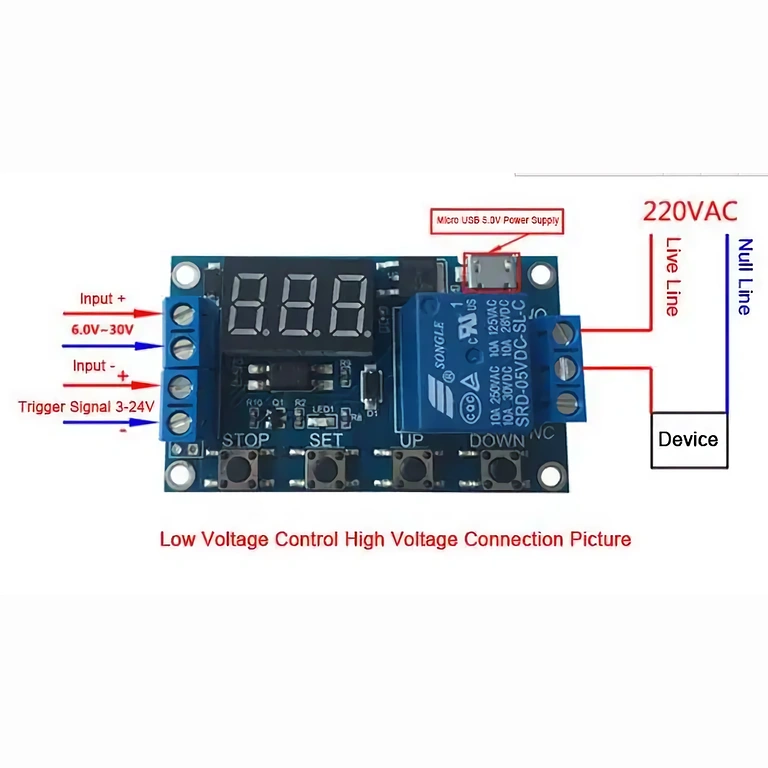

Märkus: Relee kontaktid on passiivsed ja avatud. 220VAC pingega seadmete ühendamisel peab töid teostama vastava kvalifikatsiooniga isik.
Miks valida just see mudel? (Peamised eelised):
- Optoisolaatoriga kaitse — juht- ja võimsusahel on elektriliselt täielikult eraldatud, mis kaitseb Arduinot või PLC-d induktiivkoormustest tingitud pingepiikide eest.
- 4 töörežiimi (P1–P4) — alates lihtsast fikseeritud kestusega impulsist kuni korduvate ON/OFF tsükliteni, ilma et peaksid kirjutama täiendavat koodi.
- Valitav ajaskaala — lülita mugavalt 0,1s, 1s ja 1min vahel ühe nupuvajutusega, ilma et peaksid muid seadeid muutma.
- Digitaalne ekraan — näed reaalajas möödunud või järelejäänud aega ning relee oleku indikaatorit.
- Püsimälu — kõik seadistused säilivad ka pärast toite katkestamist, tagades süsteemi stabiilsuse.

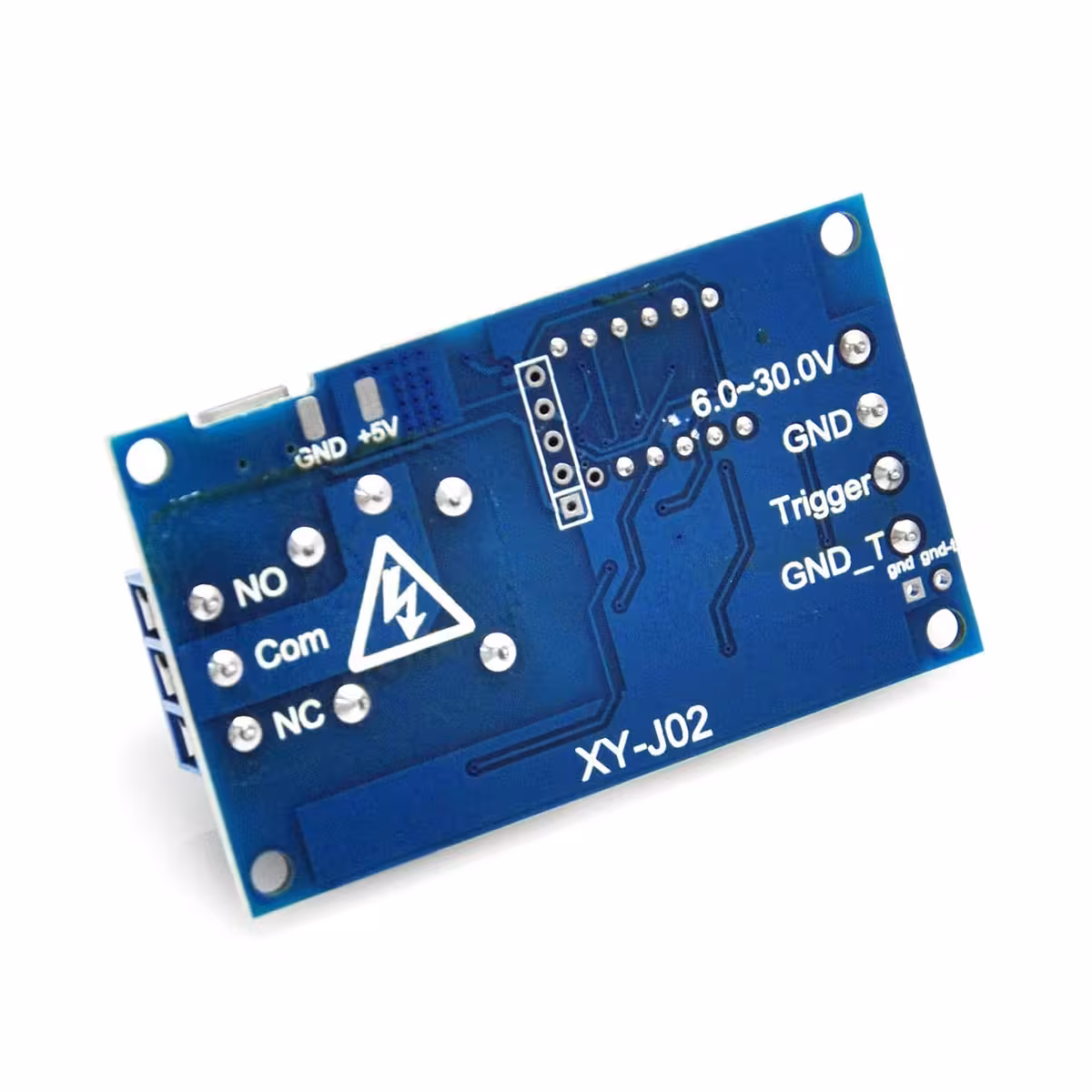

- Paindlik toide — ühenda seade kas MicroUSB kaudu (5V, nt akupangast) või 6–30V DC klemmide kaudu tööstuslikes süsteemides.
- Kompaktne suurus 62 × 38 × 17 mm — mahub hõlpsasti igasse DIY korpusesse või juhtpaneeli.
Tehnilised andmed ja jõudlus
5A relee võimaldab lülitada koormusi kuni 30V DC või 220V AC — see on piisav väiksemate mootorite, pumpade, solenoidklappide või keskmise võimsusega kodumasinate juhtimiseks. Optoisolatsioon on määrava tähtsusega mürarikkas keskkonnas, tagades, et mikrokontroller on kaitstud lülitatava koormuse tekitatud häirete eest.
Neli programmeeritavat režiimi (P1–P4) katavad erinevad kasutusstsenaariumid ilma välise loogikata. P3-režiimi parameeter LOP kontrollib tsüklite arvu (väärtus 0 tähendab lõpmatut tsüklit). STOP-nupp toimib hädaseiskamisena, olles sõltumatu taimeri hetkeolekust.

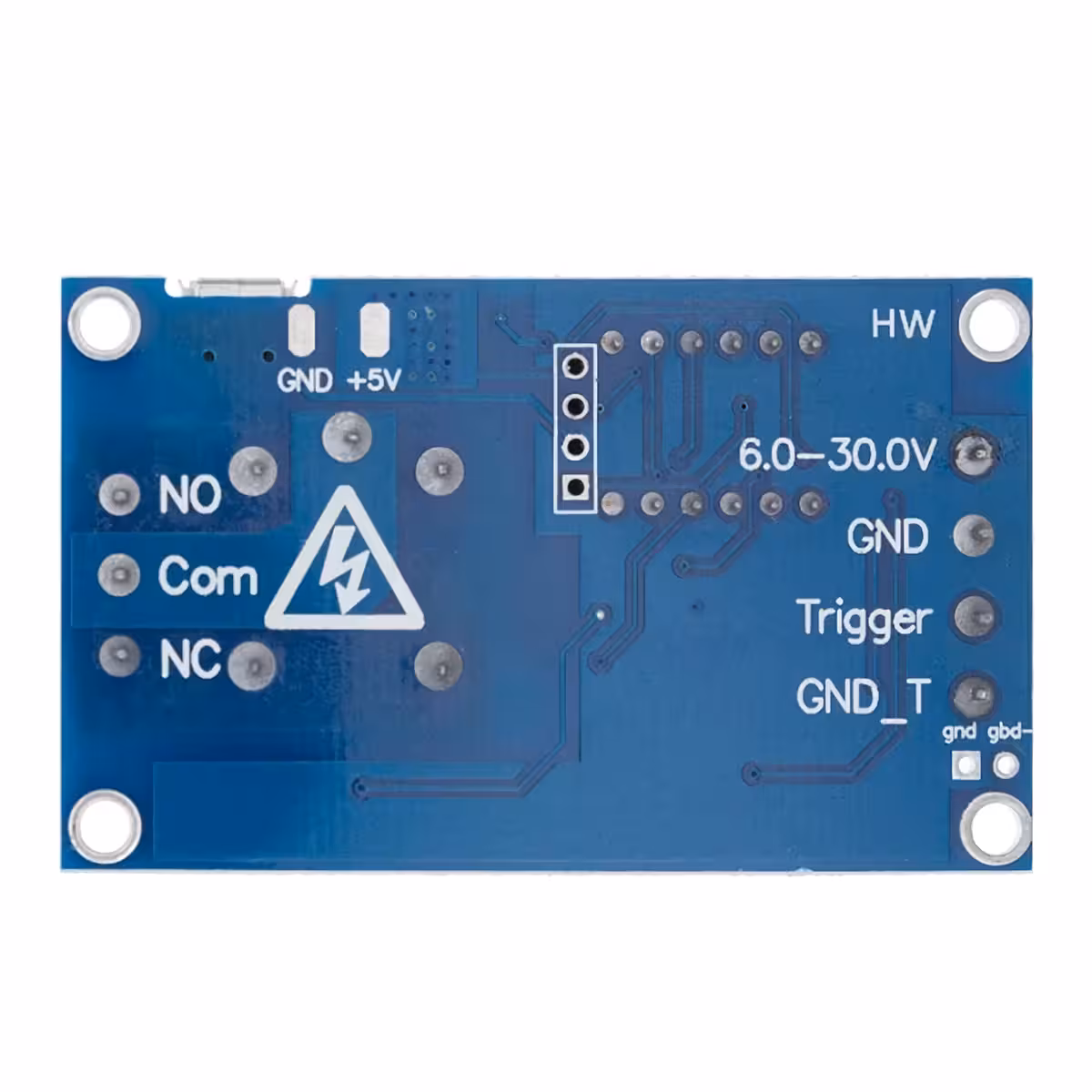

| Parameeter | Väärtus / Kirjeldus |
|---|---|
| Toitepinge | 5V MicroUSB või 6–30V DC klemmid |
| Käivitussignaal (trigger) | High Level 3–24V DC |
| Isolatsiooni tüüp | Optoisolaator |
| Maksimaalne lülitusvool | 5A (30V DC või 220V AC) |
| Reguleeritav ajavahemik | 0,1 s – 999 min |
| Ajaskaala resolutsioon | 0,1 s / 1 s / 1 min (komakoha asukoha järgi) |
| Töörežiimid | P1 – Pulse ON, P2 – Delay then ON, P3 – Loop ON/OFF, P4 – Hold then Delay |
| Ekraan | Digitaalne, loendur + relee oleku indikaator |
| Parameetrite mälu | Püsimälu (säilib peale toitekatkestust) |

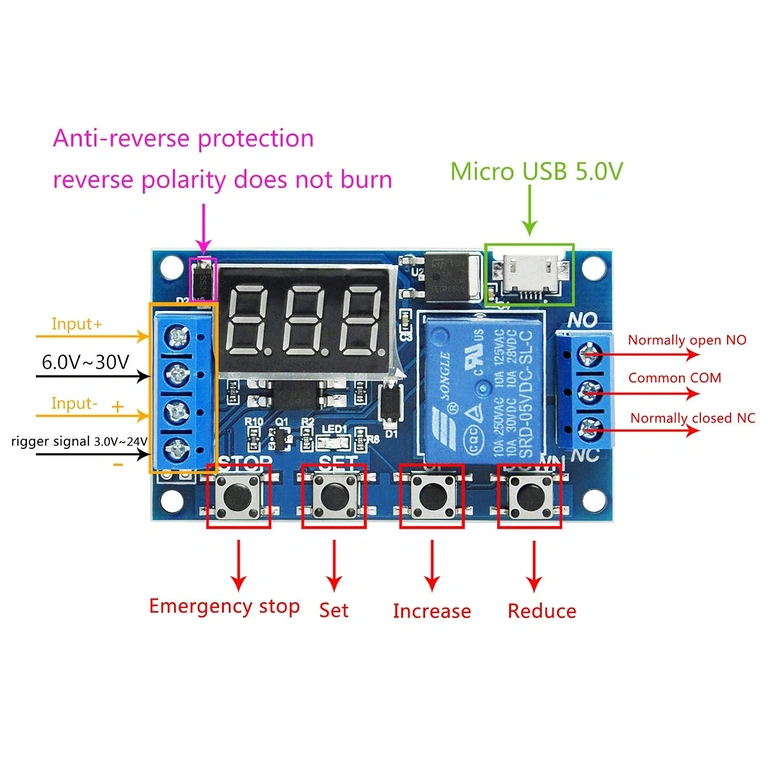

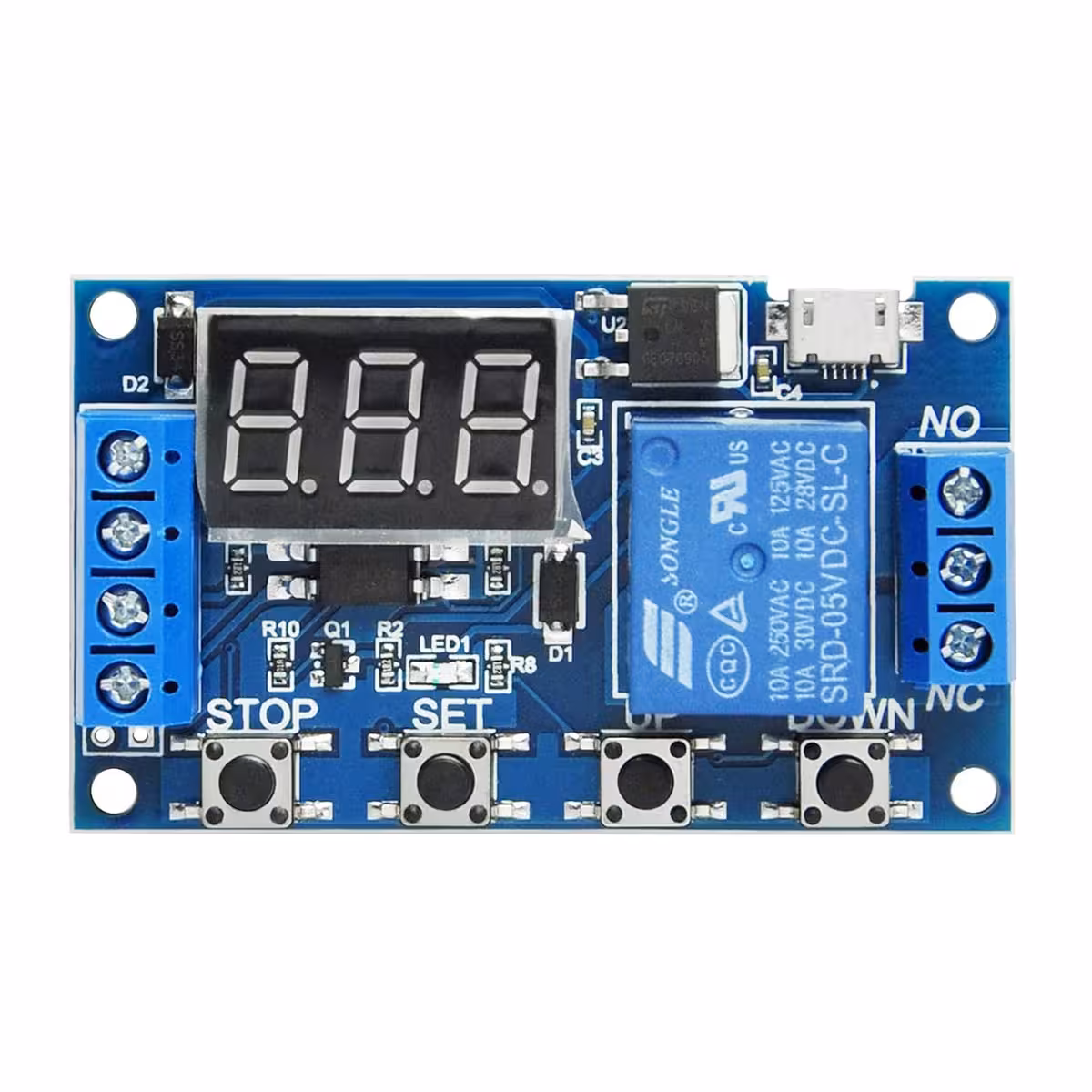

| Juhtnupud | SET / UP / DOWN / STOP |
| Mõõtmed | 62 × 38 × 17 mm |
Programmeerimine ja kasutamine

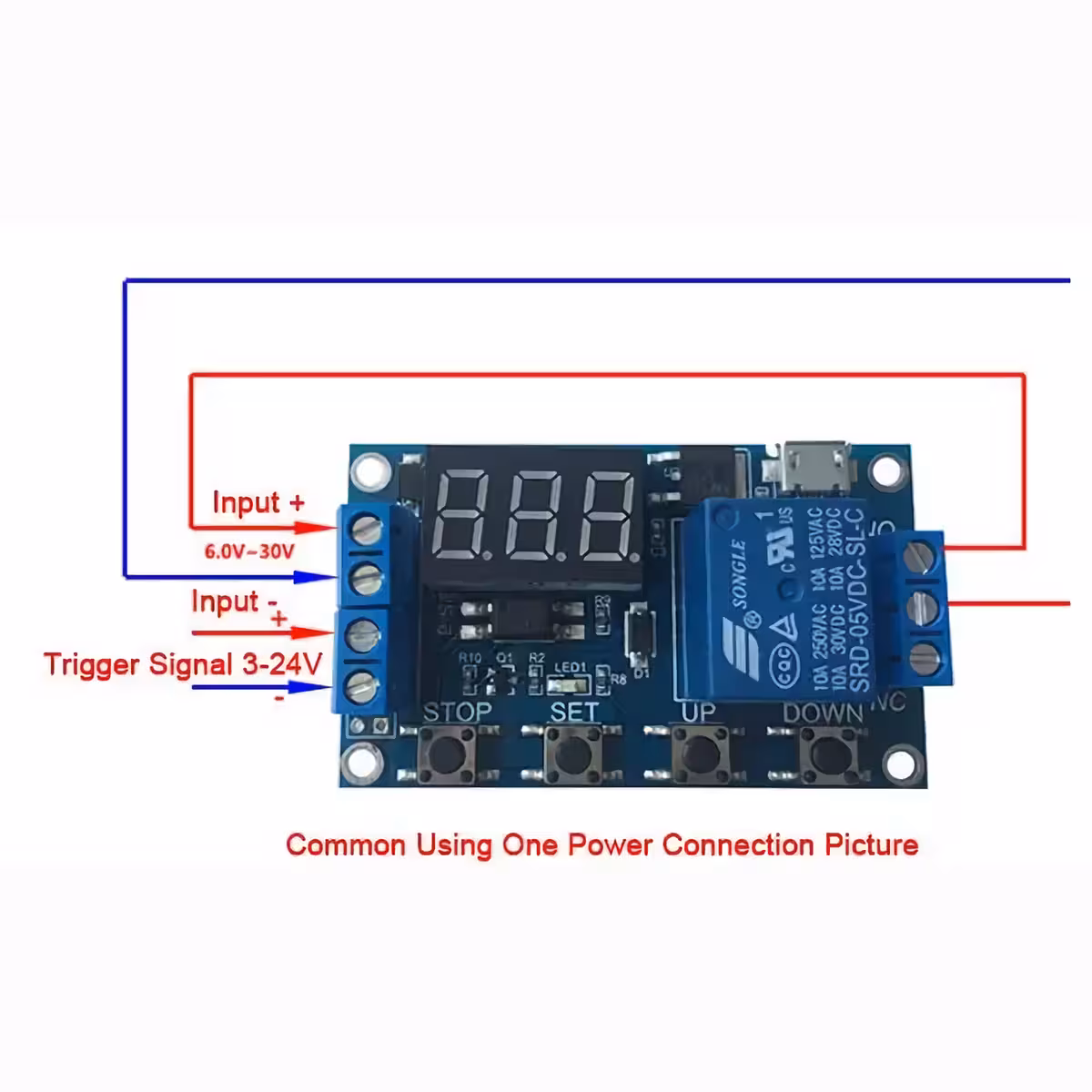

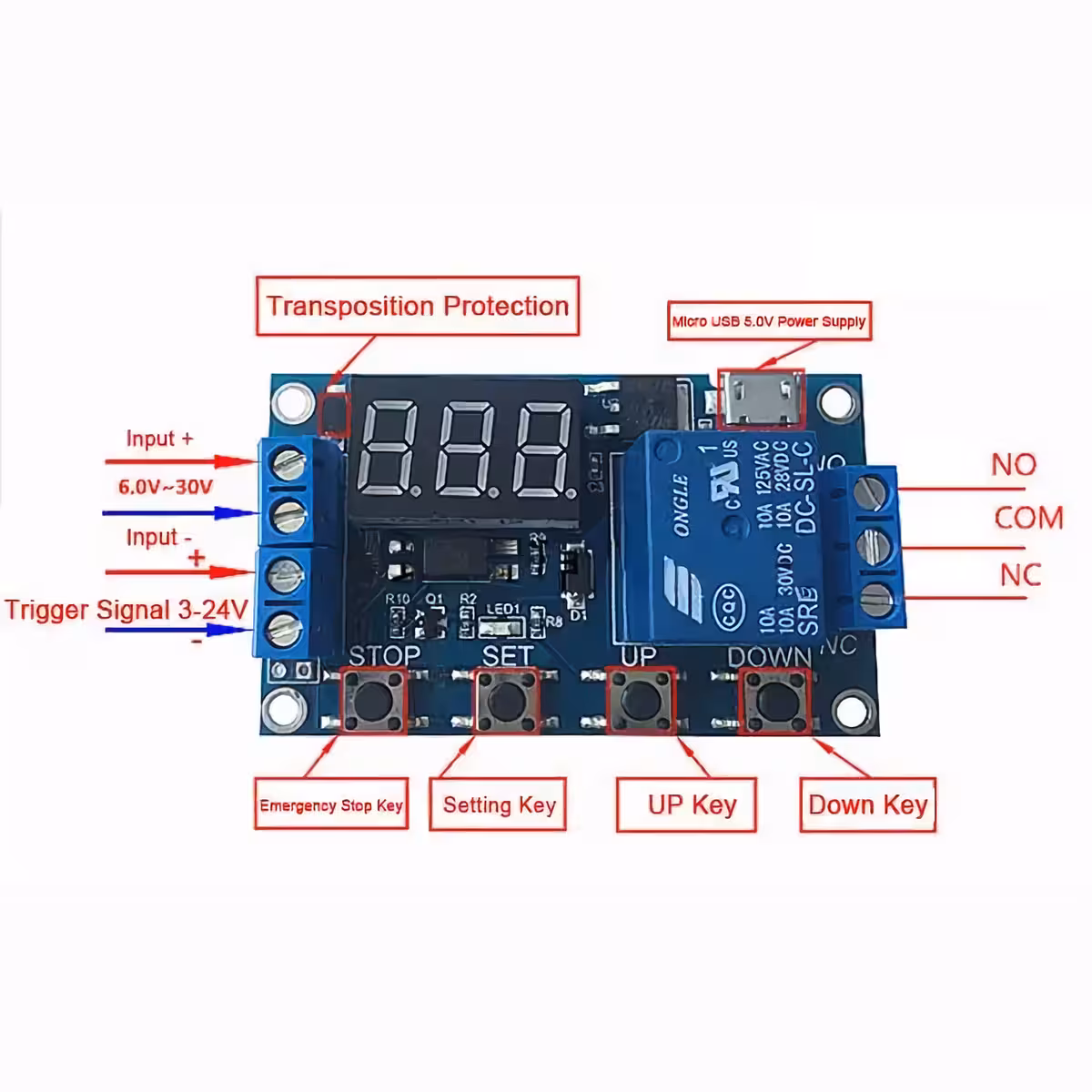

- Ühenda toide: 5V MicroUSB või 6–30V DC klemmid. Ekraan süttib koheselt.
- Hoia SET-nuppu 2 sekundit all, et siseneda režiimi valiku menüüsse.
- Kasuta UP ja DOWN nuppe, et valida režiim P1, P2, P3 või P4. Vajuta lühidalt SET, et pääseda valitud režiimi parameetrite (OP, CL, LOP) juurde.
- Ajaskaala muutmiseks vajuta seadistusmenüüs lühidalt STOP-nuppu — komakoht nihkub (0,1s / 1s / 1min). Näide: väärtus 03.2 tähendab 3,2 sekundit.
- Pärast väärtuste sisestamist hoia SET-nuppu 2 sekundit all, et salvestada konfiguratsioon. Parameetrid salvestatakse püsivalt.
- STOP-nupp põhiekraanil võimaldab releed käsitsi sisse/välja lülitada või toimib hädaseiskamisena.
Komplekti sisu
- 1× Programmeeritav releemoodul digitaalse ekraaniga
- Klemmid toite ja relee väljundi jaoks (paigaldatud plaadile)
- MicroUSB port 5V toite jaoks
Korduma kippuvad küsimused
Kas moodulit saab toita otse akupangast MicroUSB kaudu?
Jah. MicroUSB port töötab standardse 5V pingega, seega sobib iga tavaline akupank või telefonilaadija. See on eriti mugav kaasaskantavate projektide või kiire testimise puhul.
Milliseid koormusi relee ohutult lülitab?
Relee talub kuni 5A (30V DC või 220V AC). Suure käivitusvooluga mootorite või pumpade puhul soovitame kasutada välist kontaktorit, kus releemoodul toimib vaid juhtsignaali andjana.
Kas ESP32 3,3V väljund suudab moodulit käivitada?
Jah. Trigger-sisend aktsepteerib High Level signaale vahemikus 3V kuni 24V DC, seega saab Arduino, ESP32 või Raspberry Pi digitaalsete väljunditega moodulit otse juhtida.
Mis juhtub seadetega voolukatkestuse korral?
Seaded ei kao. Moodulil on püsimälu — valitud režiim, ajad (OP, CL) ja tsüklite arv (LOP) säilivad ka pärast toite taastamist.
Kuidas P3-režiim töötab ja kuidas tsüklite arvu piirata?
P3-režiim teostab automaatset korduvat ON/OFF tsüklit. Parameeter LOP määrab korduste arvu — väärtus 0 tähendab lõpmatut tsüklit. P3.1 käivitub välise trigger-signaaliga, P3.2 käivitub automaatselt kohe pärast toite sisselülitamist.
