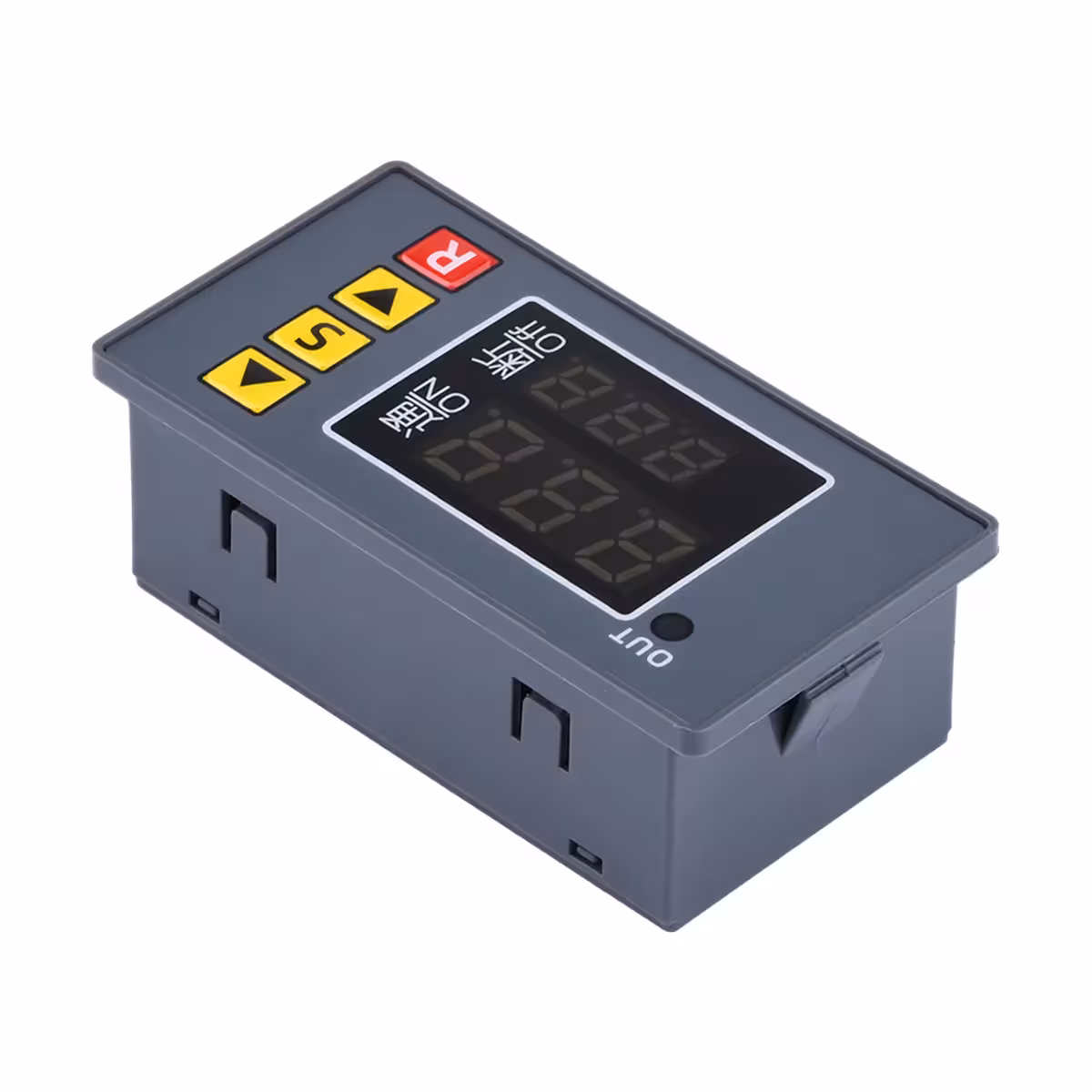

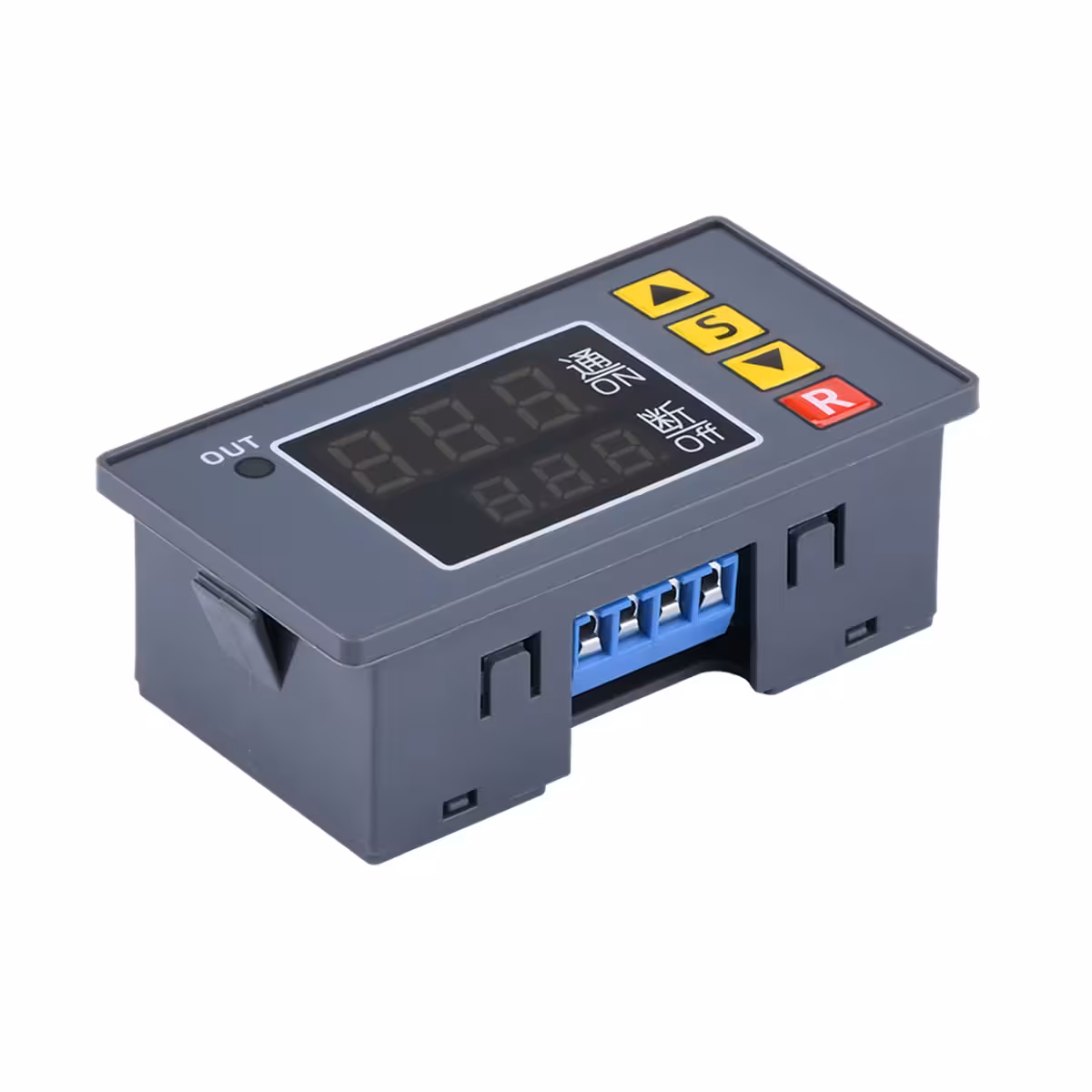

Ülevaade 24V DC tsüklilisest ajareleedest

See 24V DC tsükliline ajarelee on multifunktsionaalne programmeeritav ajastaja, ideaalne elektriseadmete automaatseks juhtimiseks, nagu pumbad, ventilaatorid, LED-tuled, küttekehad või niisutussüsteemid.

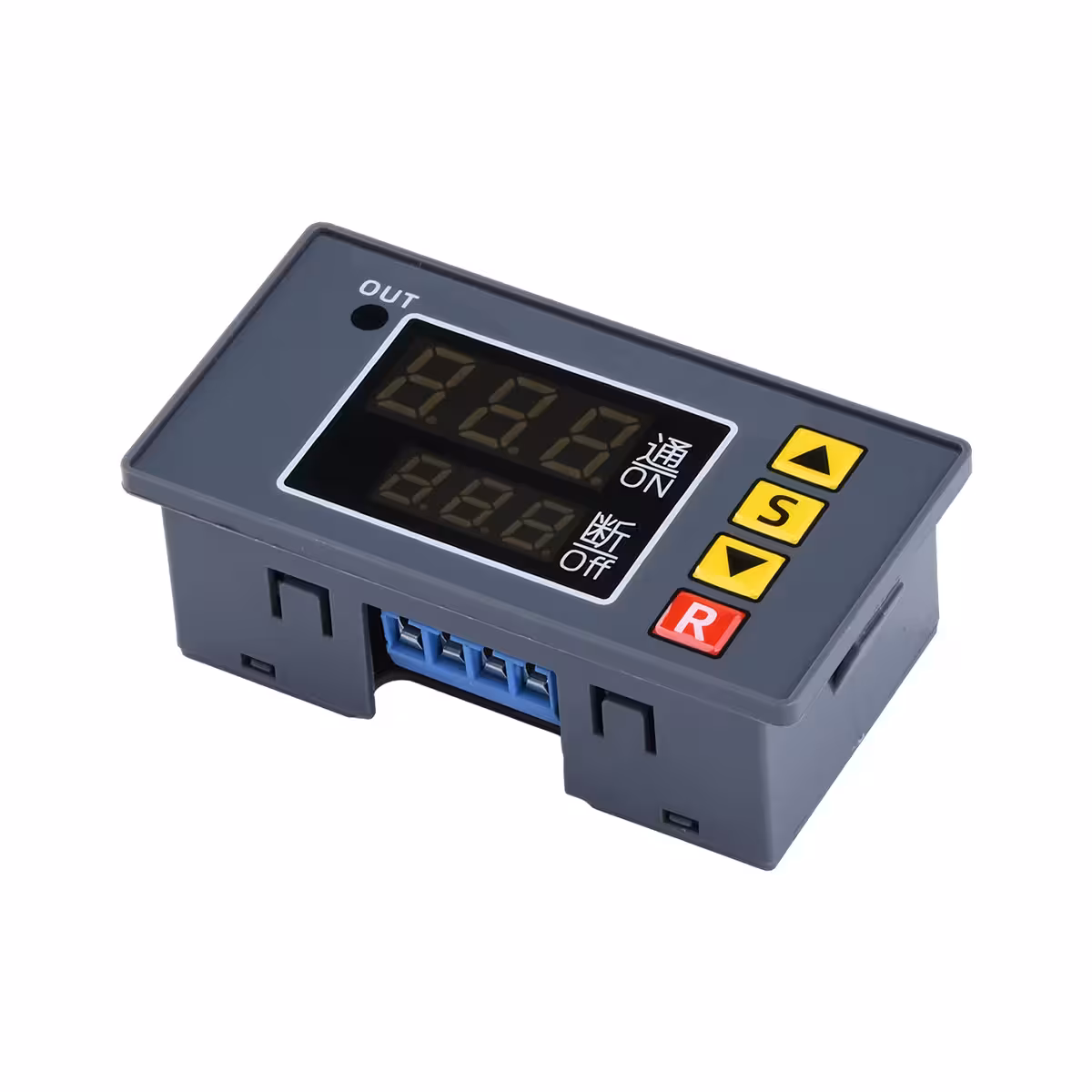

Moodul pakub täiustatud funktsioone nagu käivituse viivitus, väljalülituse viivitus ja tsükliline korduv töö, ning on lihtne seadistada digitaalekraani ja intuitiivse menüü kaudu.

Relee töötab toitepingel 24V DC ja võimaldab ajastamist vahemikus 0 kuni 999 sekundit, minutit või tundi. Täiuslik valik lihtsateks automatiseerimisprojektideks, DIY-projektideks või elektritarbijate perioodiliseks juhtimiseks.

Tehnilised andmed – Programmeeritav ajastaja 24V DC

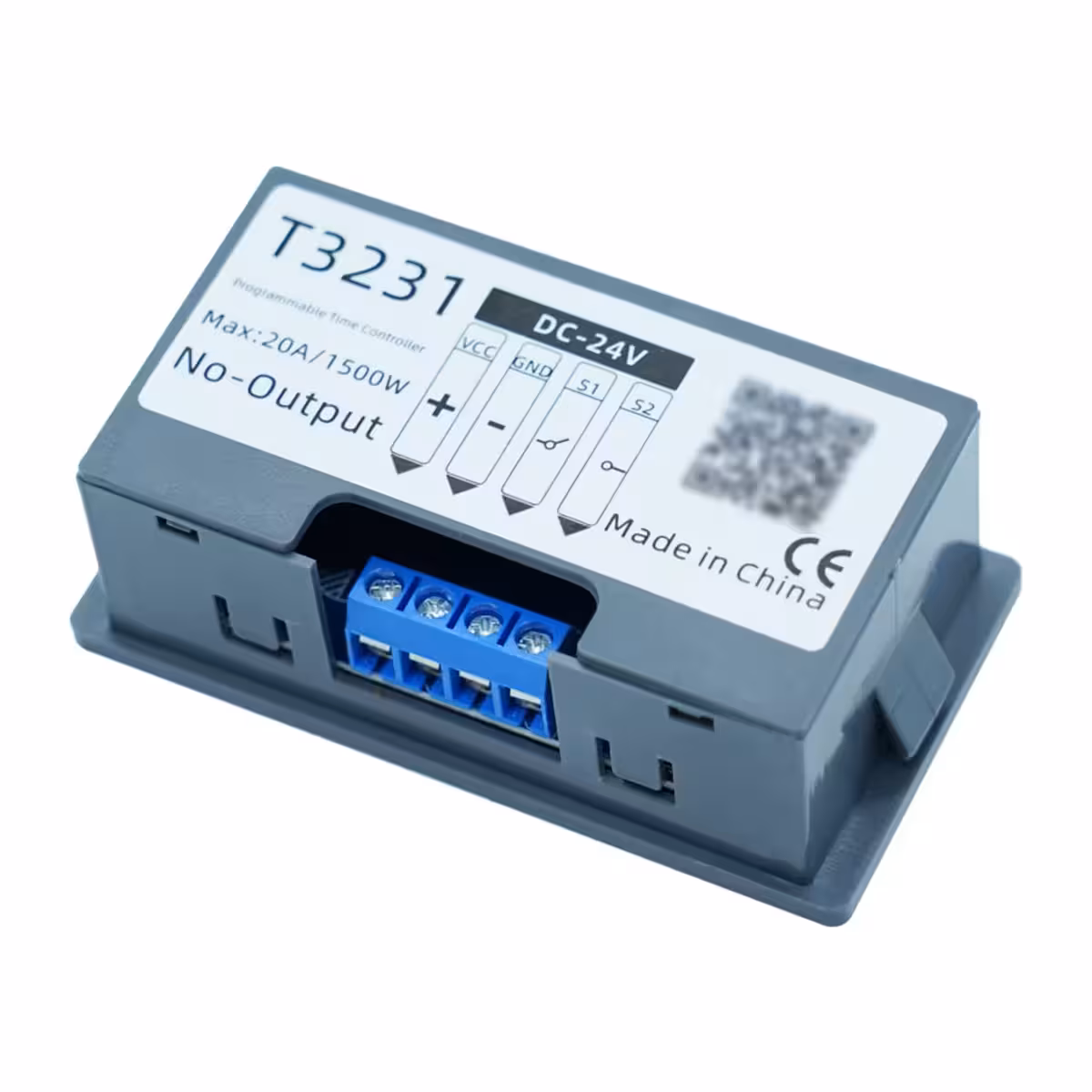

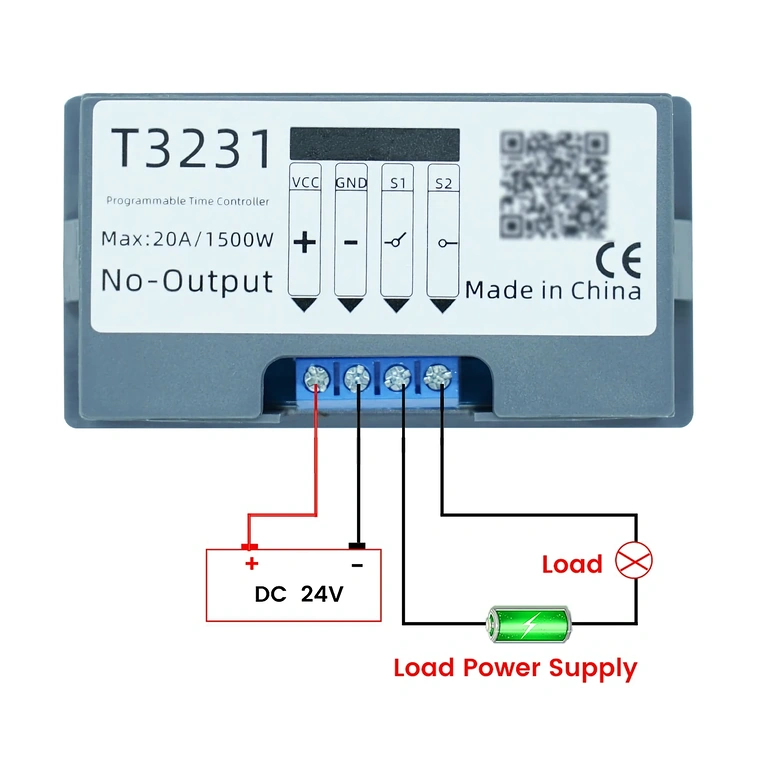

Toitepinge:	24V DC
Relee väljund:	1 kanal (tavaliselt avatud kontakt, kuni 10A)
Ajaühik:	Sekundid / Minutid / Tunnid (valitav)
Reguleeritav ajavahemik:	0 – 999 s/min/h
Tsükliline funktsioon:	Lõputu tsükkel või 1–999 tsüklit
Käivitus / peatus viivitus:	Toetatud
Käivitamine:	Automaatne (vaikimisi) või manuaalne (R-nupu / välispordi kaudu)
Toitekatkestuse mälu:	Jah (salvestab seaded)

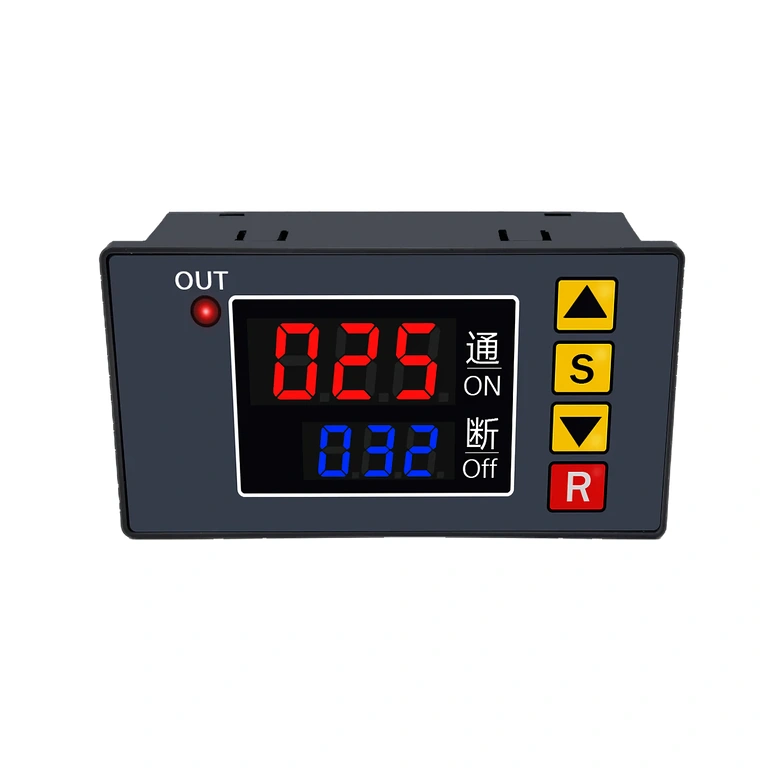

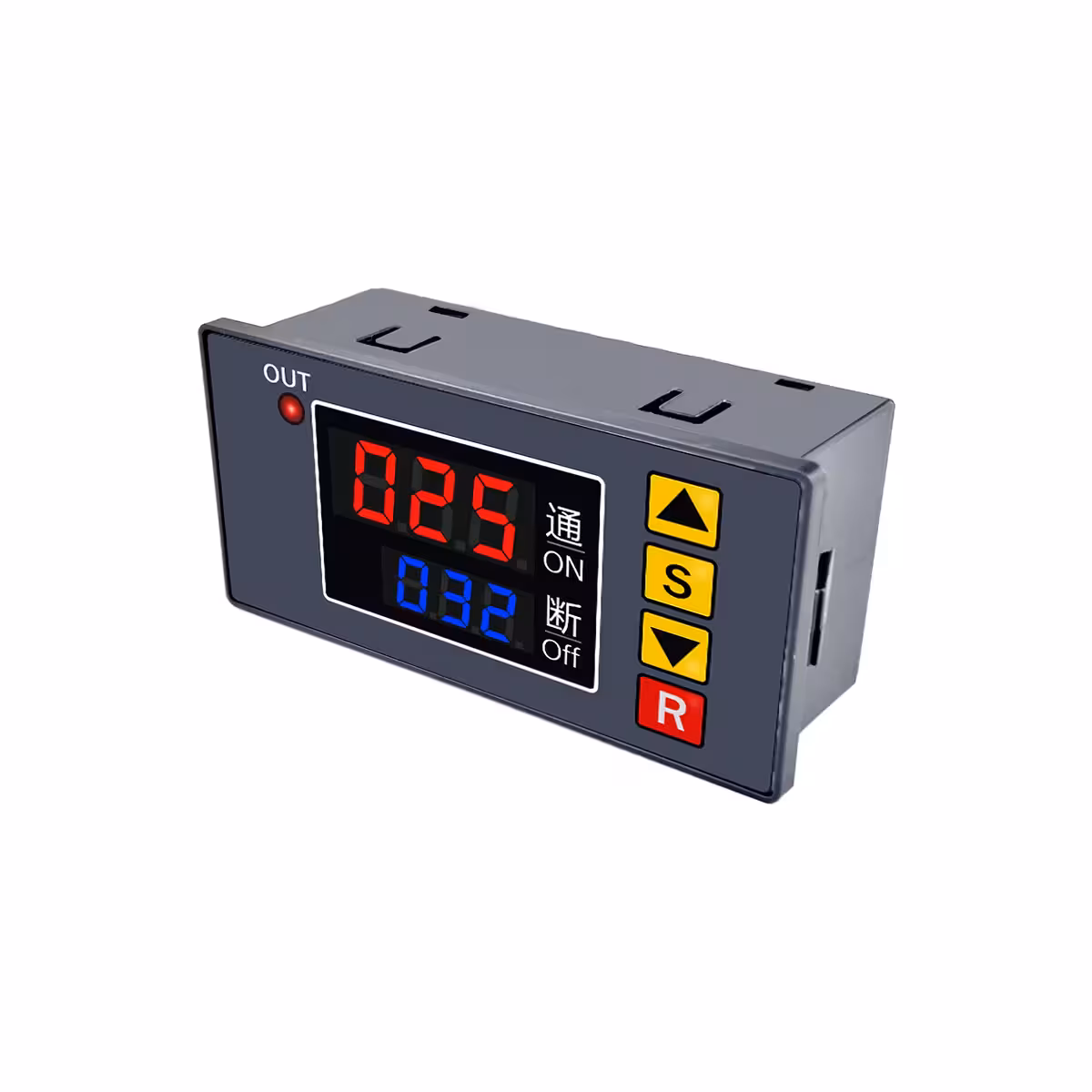

LED OUT indikaator:	Põleb = relee aktiivne, välja = inaktiivne

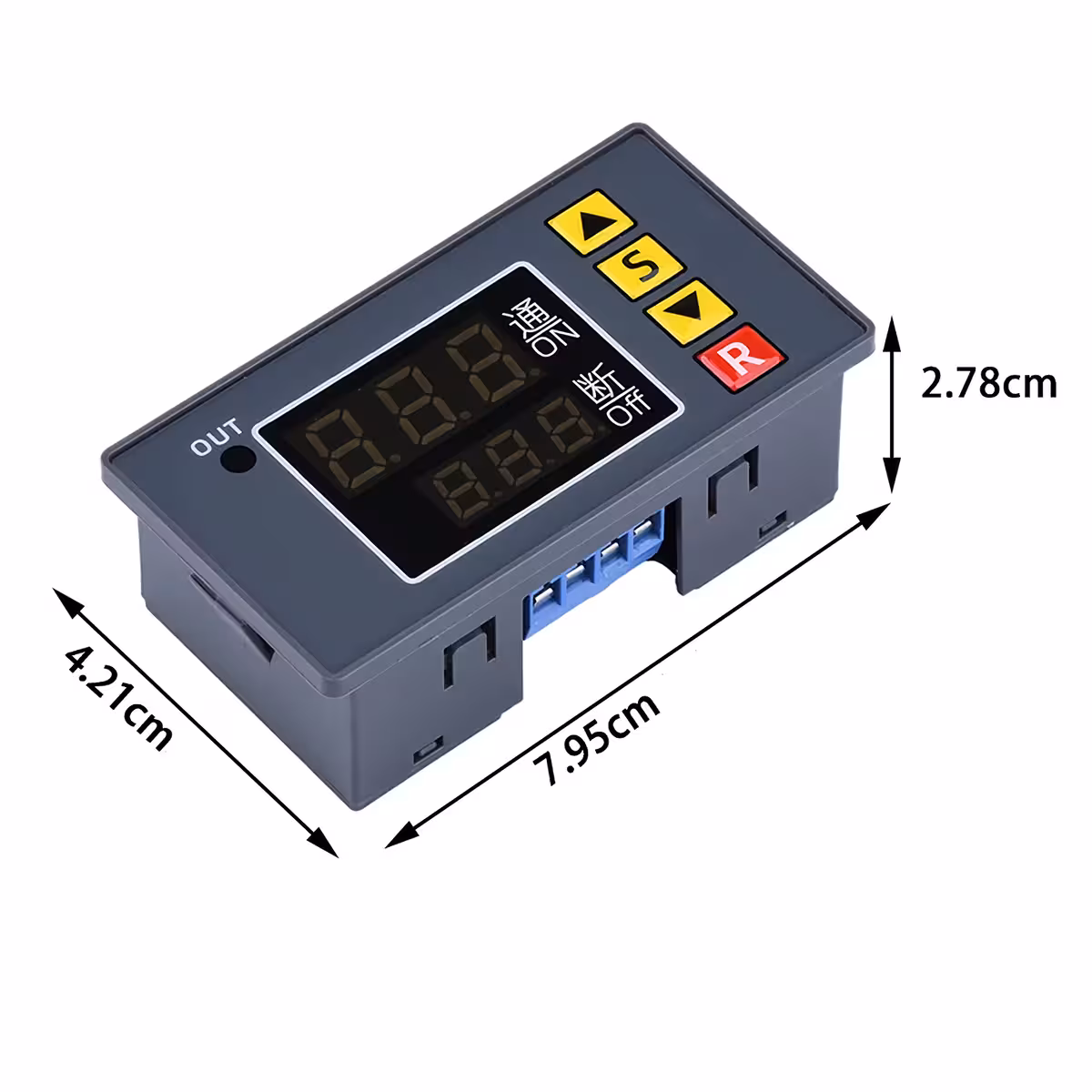

Mõõtmed:	79,5 × 42,1 × 27,8 mm
Paneeli paigaldus:	77 × 39,3 mm
Välise käivituse port:	Saadaval (XH-2.45-2P, vajab jootmist)

Menüü funktsioonid (koodid P0 – P5)

Kood	Väärtus	Tähendus	Vaikimisi
P0	0 = sekundid 1 = minutid 2 = tunnid	Ajaühik käivituse (ON) perioodi jaoks	0
P1	0 = sekundid 1 = minutid 2 = tunnid	Ajaühik väljalülituse (OFF) perioodi jaoks	0
P2	ON / OFF	Eelisseade käivituse või peatumise prioriteediks ajatsüklis	ON
P3	OFF = lõputu N (1–999) = tsüklite arv	Käivituse / peatumise tsüklite arv	OFF
P4	ON / OFF	ON = automaatne käivitamine OFF = manuaalne käivitamine	ON
P5	ON / OFF	Nuppude lukustus / avamine	OFF

Samm-sammuline seadistamisjuhend

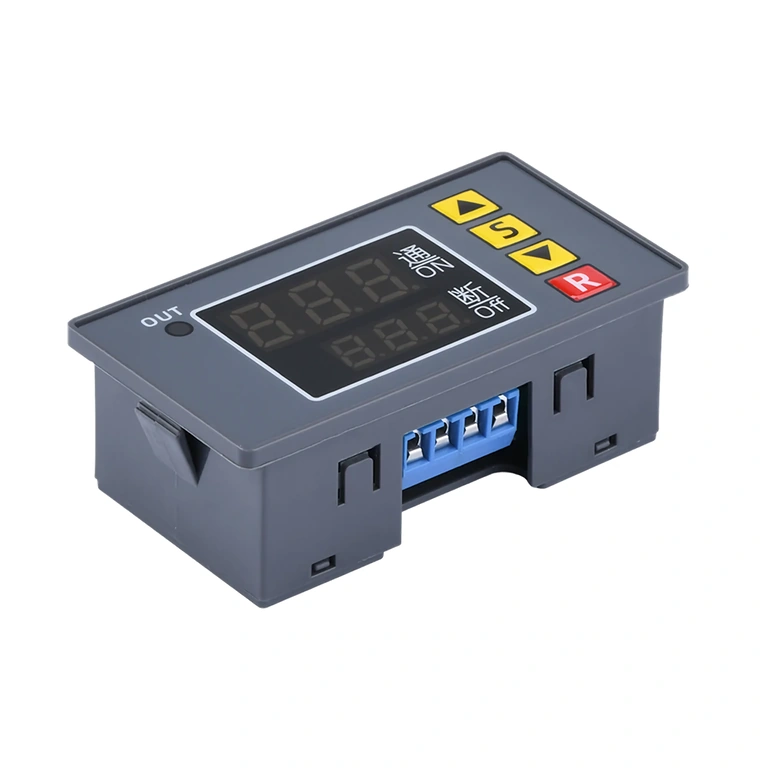

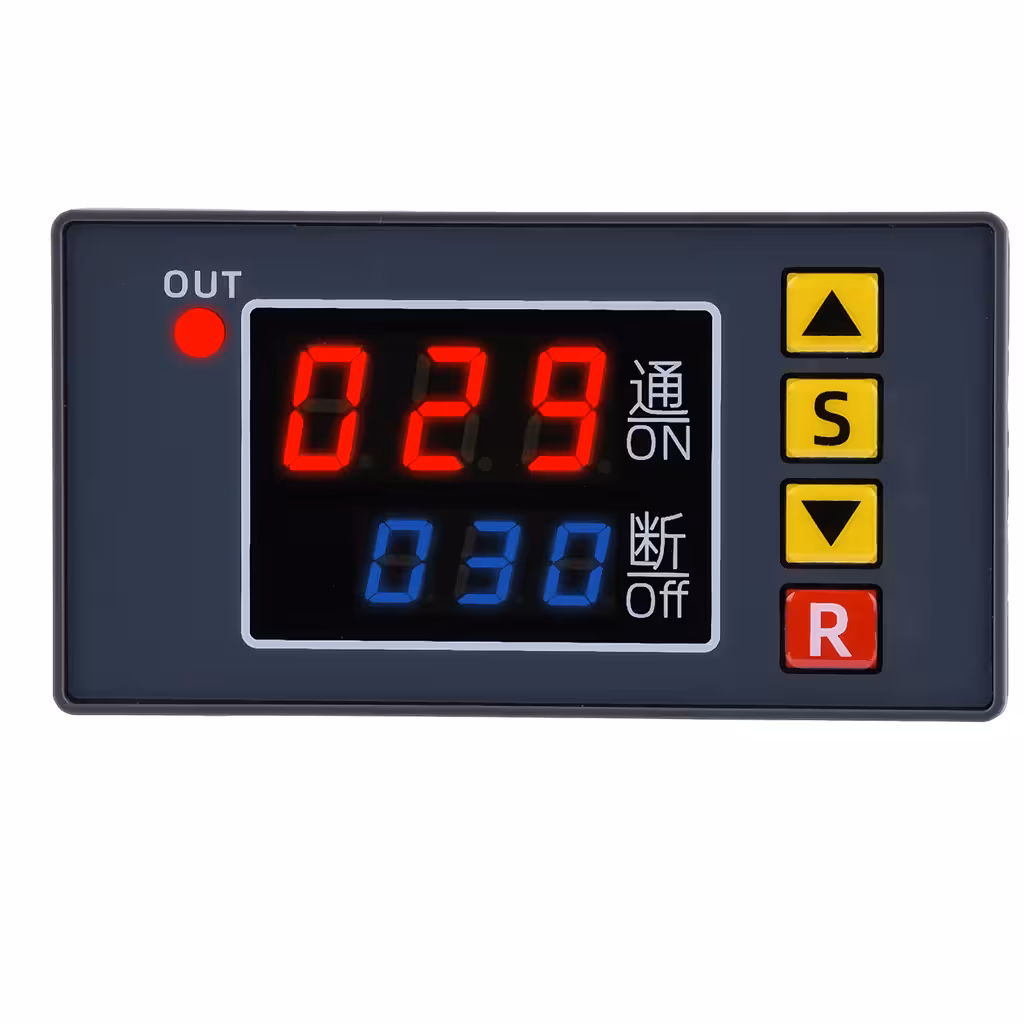

Hoia „S” nuppu all 6 sekundit, et siseneda programmeerimismenüüsse.
Vajuta lühidalt „S”, et navigeerida koodide P0–P5 vahel.
Kasutage „▲” ja „▼” väärtuste muutmiseks igale parameetrile.
Topeltnupp „S” seadistab käivituse (ON) aja ja seejärel väljalülituse (OFF) aja.
Kui 6 sekundi jooksul nuppu ei vajutata, salvestatakse seaded automaatselt.
Automaatrežiimis (P4=ON) algab tsükkel toite ühendamisel.
Manuaalrežiimis (P4=OFF) vajutage tsükli käivitamiseks nuppu „R”.

Kasutusnäited

Korduv tsükkel: ON = 10 sekundit, OFF = 5 sekundit → kordub pidevalt (P3=OFF).
Käivitusviivitus: ON = 0, OFF = 10 sekundit → seade aktiveerub pärast 10 sekundit.
Peatumisviivitus: ON = 10 sekundit, OFF = 0 → hoiab väljundi aktiivsena 10 sekundit pärast väljalülitamist.

Välise pordi ühendamine

Välise käivituse jaoks saab joota XH-2.45-2P pistiku või juhtmed otse plaadi padjadele.
Võimalik on lisada nuppe, andureid või muid käivitusseadmeid täiendavaks kontrolliks.
