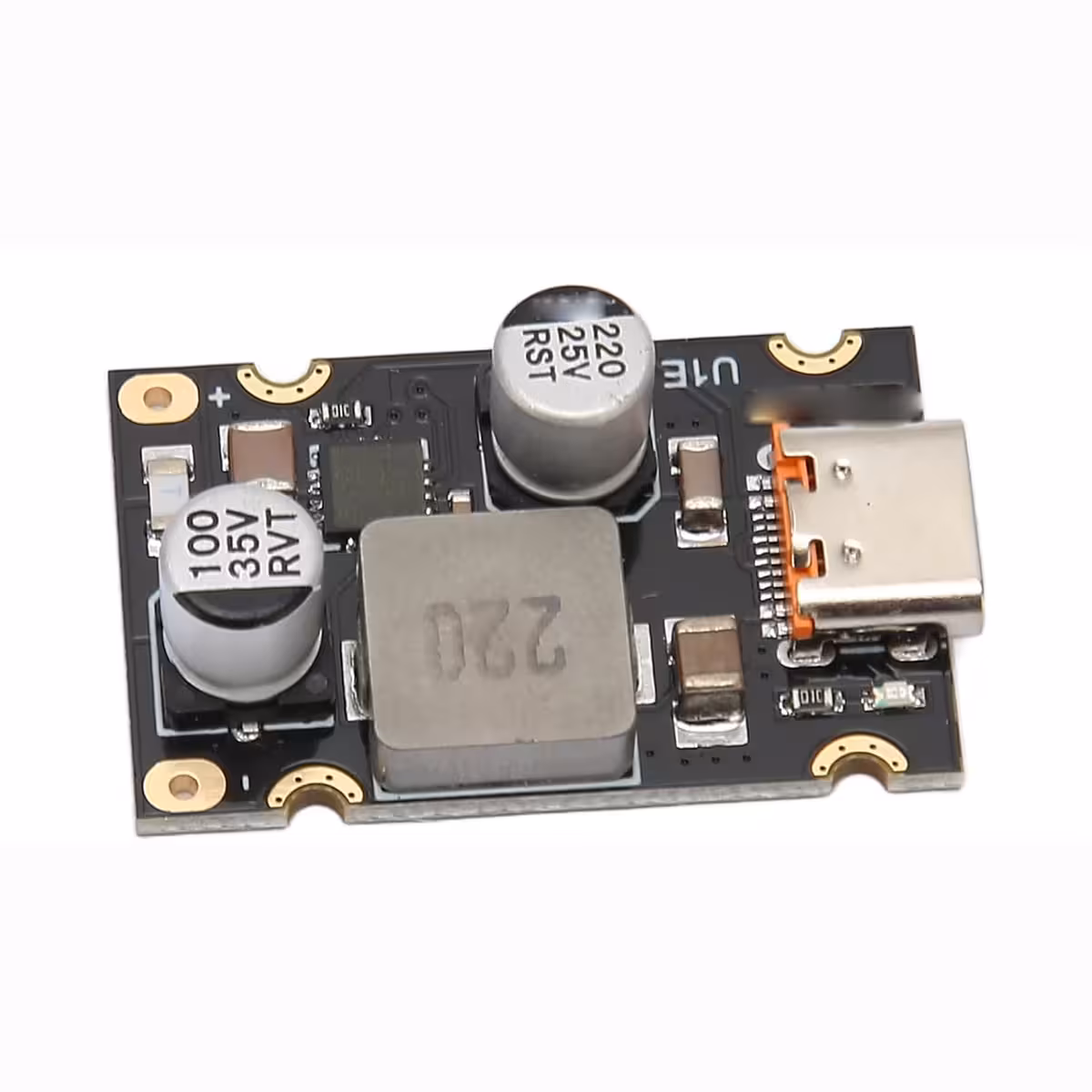

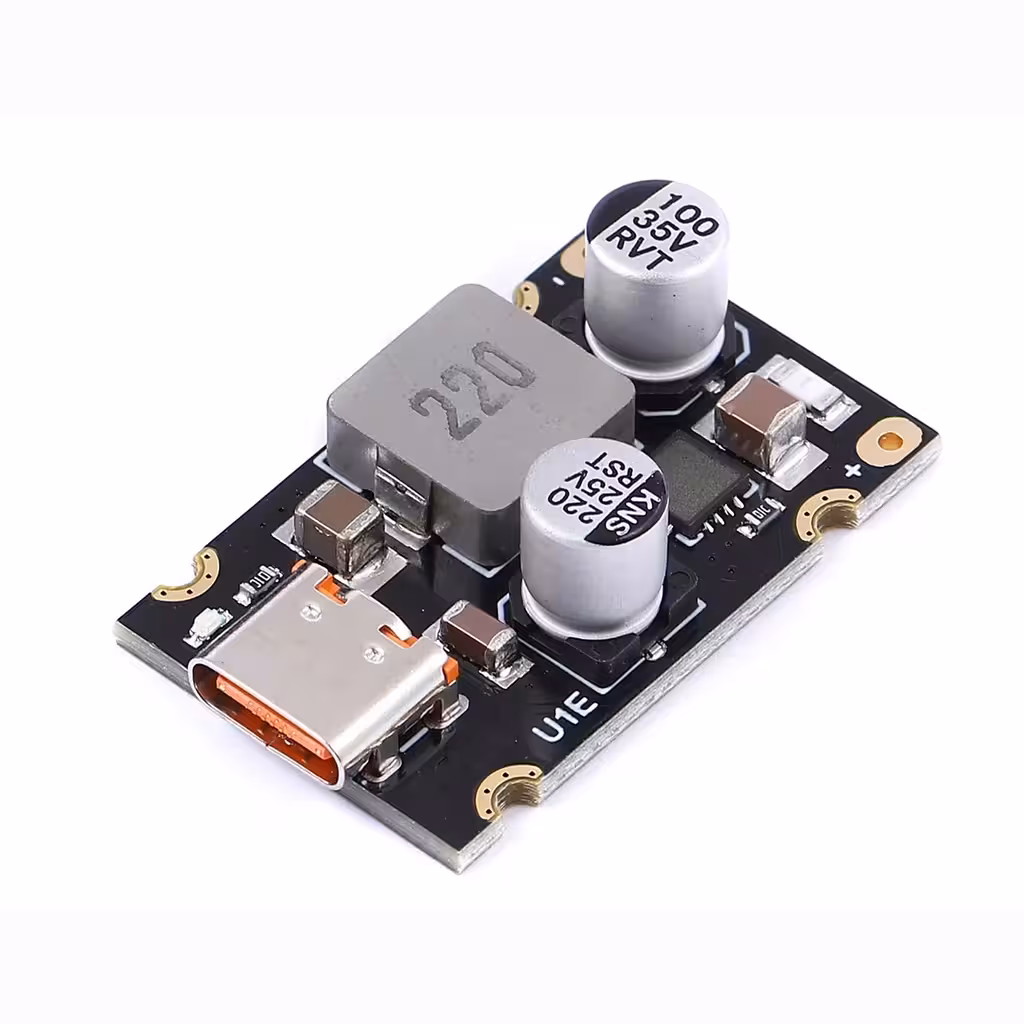

65W USB-C PD kiirlaadimismoodul DIY akupangale – tõeline võimsus vaid 20×20 mm plaadil
Kas soovid ehitada võimsa akupanga, mis suudab laadida enamat kui vaid nutitelefoni? Või vajad oma elektroonikaprojekti jaoks kiiret USB-C laadimislahendust, mis ei sõltuks valmisadapteritest? See moodul pakub täpselt seda – 65W reaalset võimsust, universaalset protokolli tuge ja ülikompaktset disaini, mis mahub igasse korpusesse.
Märkus: Väljundpinge ei saa ületada sisendpinget. 20V väljundpinge saavutamiseks (vajalik sülearvutite laadimiseks) peab toiteallikas pakkuma üle 20V DC pinget.
Miks valida just see moodul? (Peamised eelised):
- Kompromissitu 65W võimsus — laeb USB-C PD-toega sülearvuteid täiskiirusel, mitte ainult telefone.
- Automaatne pinge läbirääkimine — 3.3V kuni 21V, kohandub automaatselt iga ühendatud seadmega ilma käsitsi seadistamata.
- Lai ühilduvus — toetab PD3.1 PPS, QC3.0, Huawei SCP/FCP, Samsung AFC, Apple Protocol ja BC1.2 standardeid.
- Kõrge kasutegur (92–97%) — minimaalne energiakadu tähendab vähem kuumust ja pikemat aku kestvust.
- Ülimadal tühijooksuvool (alla 3 mA) — kriitiline akupankade puhul: ei tühjenda akut, kui seadet parajasti ei laeta.

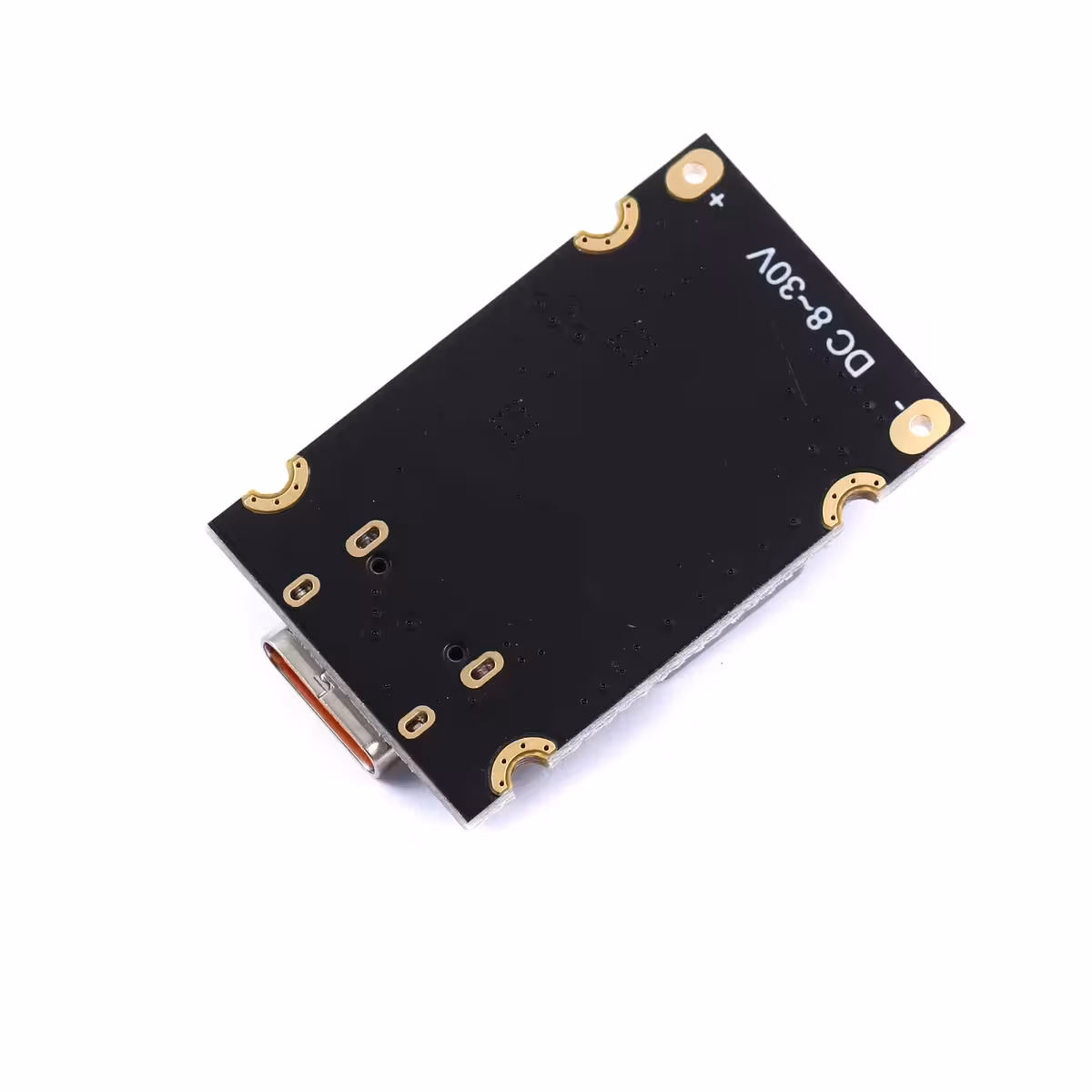

- Kompaktne suurus (20×20 mm, 7 g) — mahub ideaalselt 3D-prinditud korpustesse või standardsetesse akupanga karpidesse.
Tehnilised andmed ja jõudlus
Moodul aktsepteerib sisendpinget vahemikus 8V kuni 30V DC – sobib kasutamiseks Li-Ion, LiFePO4 akupakkide või laboratoorsete toiteplokkidega. USB-C liides tuvastab automaatselt ühendatud seadme vajadused vastavalt PD3.1 ja PPS standarditele. Väljundi pulsatsioon (ripple) on alla 200 mV, tagades stabiilse voolu ilma pingepiikideta, mis võiksid seadme akut või elektroonikat kahjustada. 65W koormuse lähedal töötades on soovitatav tagada piisav õhuvool või kasutada väikest jahutusradiaatorit.
| Parameeter | Väärtus / Kirjeldus |
|---|---|

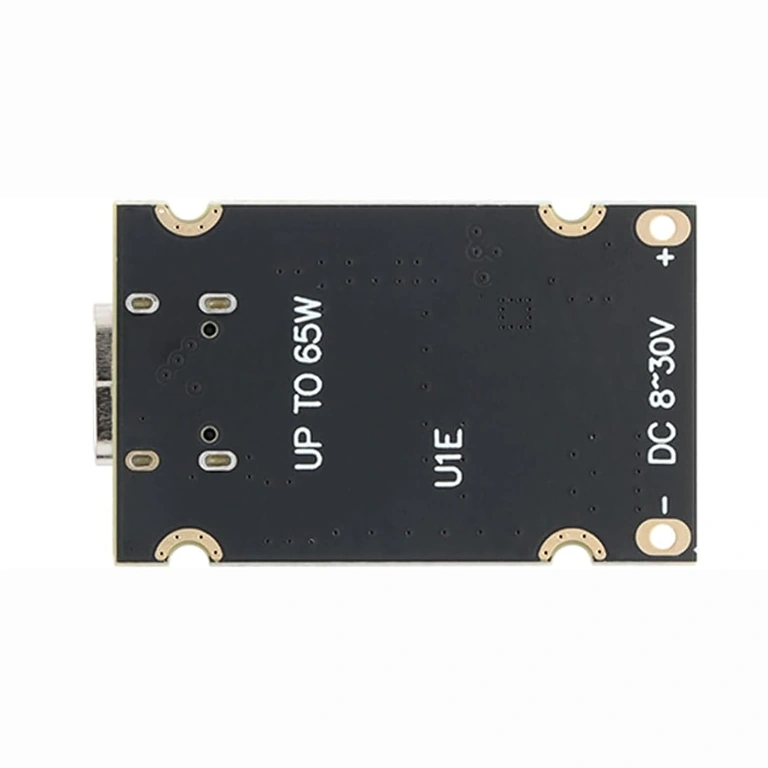

| Sisendpinge | DC 8 – 30 V |
| Väljundpinge | 3.3 – 21 V (automaatne) |
| Maksimaalne võimsus | 65 W |

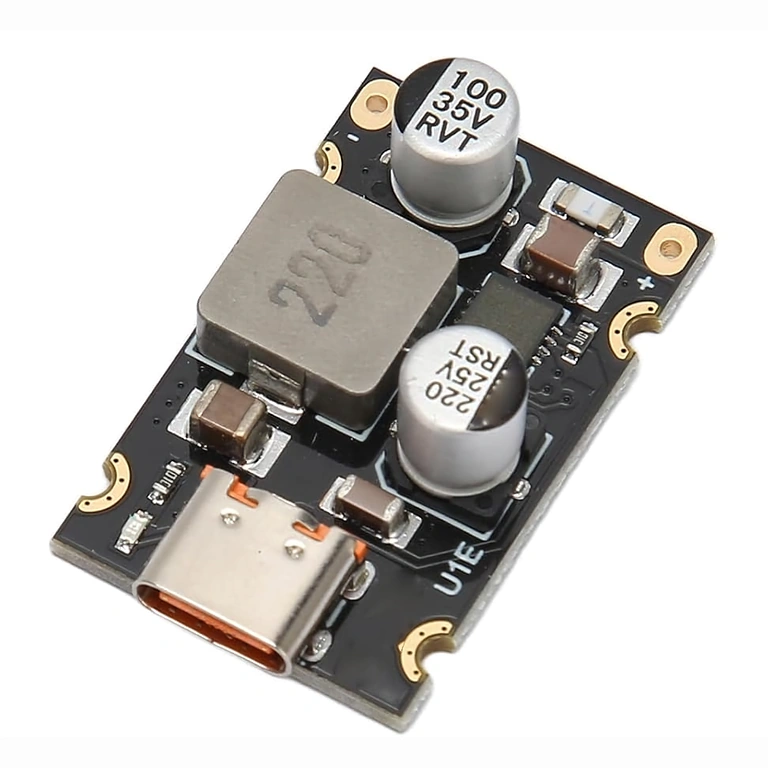

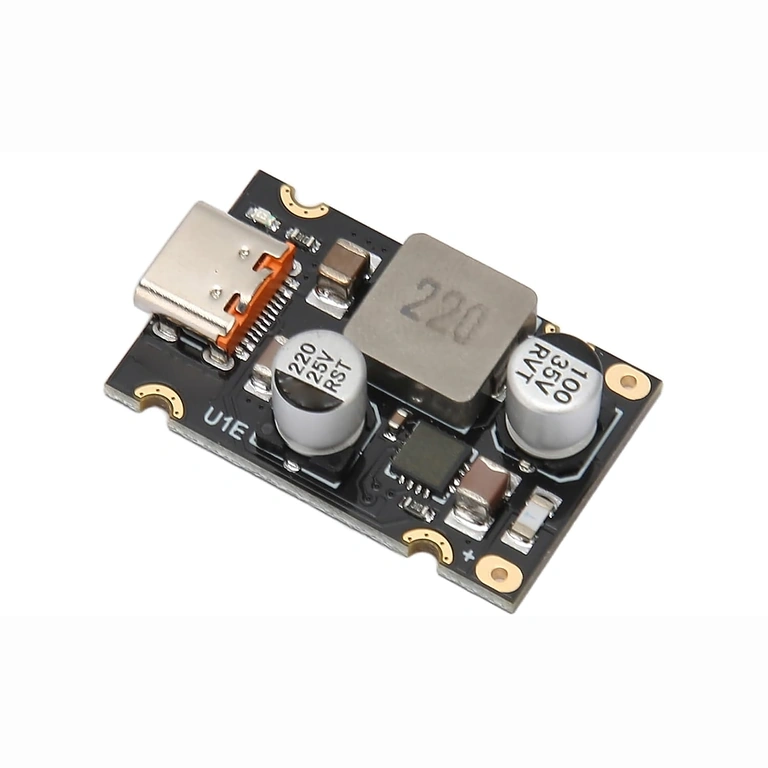

| Liides | USB Type-C |
| Toetatud protokollid | PD2.0 / PD3.1 PPS, QC2.0 / QC3.0, Huawei SCP/FCP, Samsung AFC, MTK PE+ 1.1/2.0, BC1.2, Apple Protocol |
| Kasutegur | 92% – 97% |
| Väljundi pulsatsioon | < 200 mV |
| Tühijooksuvool | < 3 mA |
| Mõõtmed | 20 × 20 mm |
| Kaal | 7 g |
Komplekti sisu
- 1 × 65W USB-C PD kiirlaadimismoodul (20 × 20 mm)
Korduma kippuvad küsimused

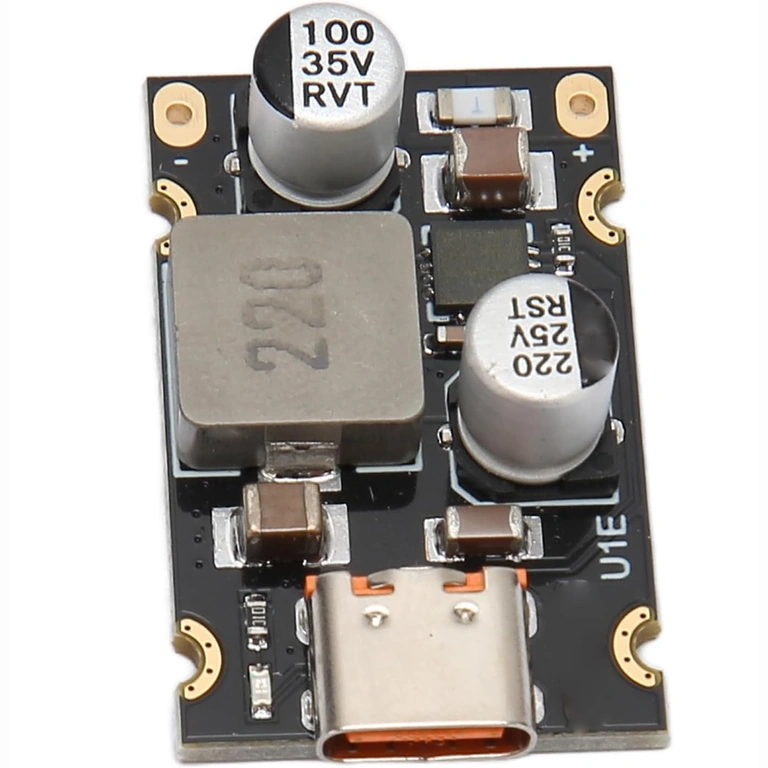

Kas sellega saab laadida sülearvutit?
Jah, eeldusel, et sülearvuti toetab USB-C Power Delivery laadimist ja sisendpinge on kõrgem kui 20V DC. Arvesta, et väljundpinge ei saa ületada sisendpinget.
Millist toiteallikat peaksin kasutama?
Maksimaalse 65W võimsuse saavutamiseks on vaja stabiilset 22V–30V DC toiteallikat, mis suudab anda vähemalt 3A voolu. LiFePO4 või Li-Ion akupakid sobivad selleks suurepäraselt.
Kas see töötab ka telefonidega, mis ei toeta PD-d?
Jah. Tänu BC1.2, Apple Protocol, QC2.0/3.0, Huawei FCP/SCP ja Samsung AFC toele ühildub moodul peaaegu kõigi tänapäevaste nutitelefonidega.
Kas moodul vajab jahutusradiaatorit?
Madala ja keskmise koormuse juures püsib moodul tänu 97% kasutegurile jahedana. Pideval 65W koormusel töötades on soovitatav kasutada väikest jahutust, et pikendada seadme eluiga.
Kas 20×20 mm on piisavalt väike DIY akupanga jaoks?
Jah, see on üks kompaktsemaid 65W mooduleid turul, mistõttu sobib see suurepäraselt ka kõige väiksematesse projektidesse.
