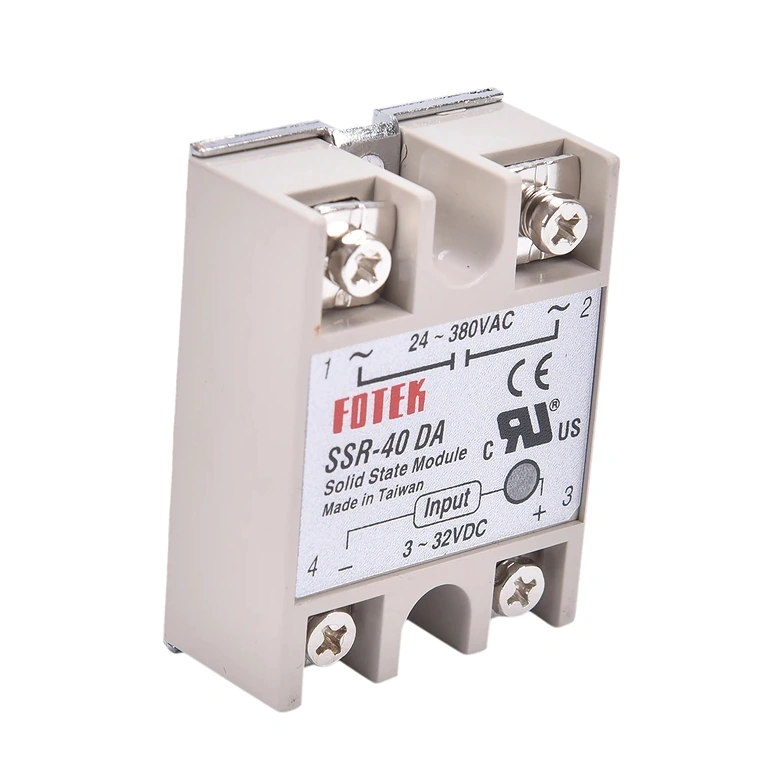

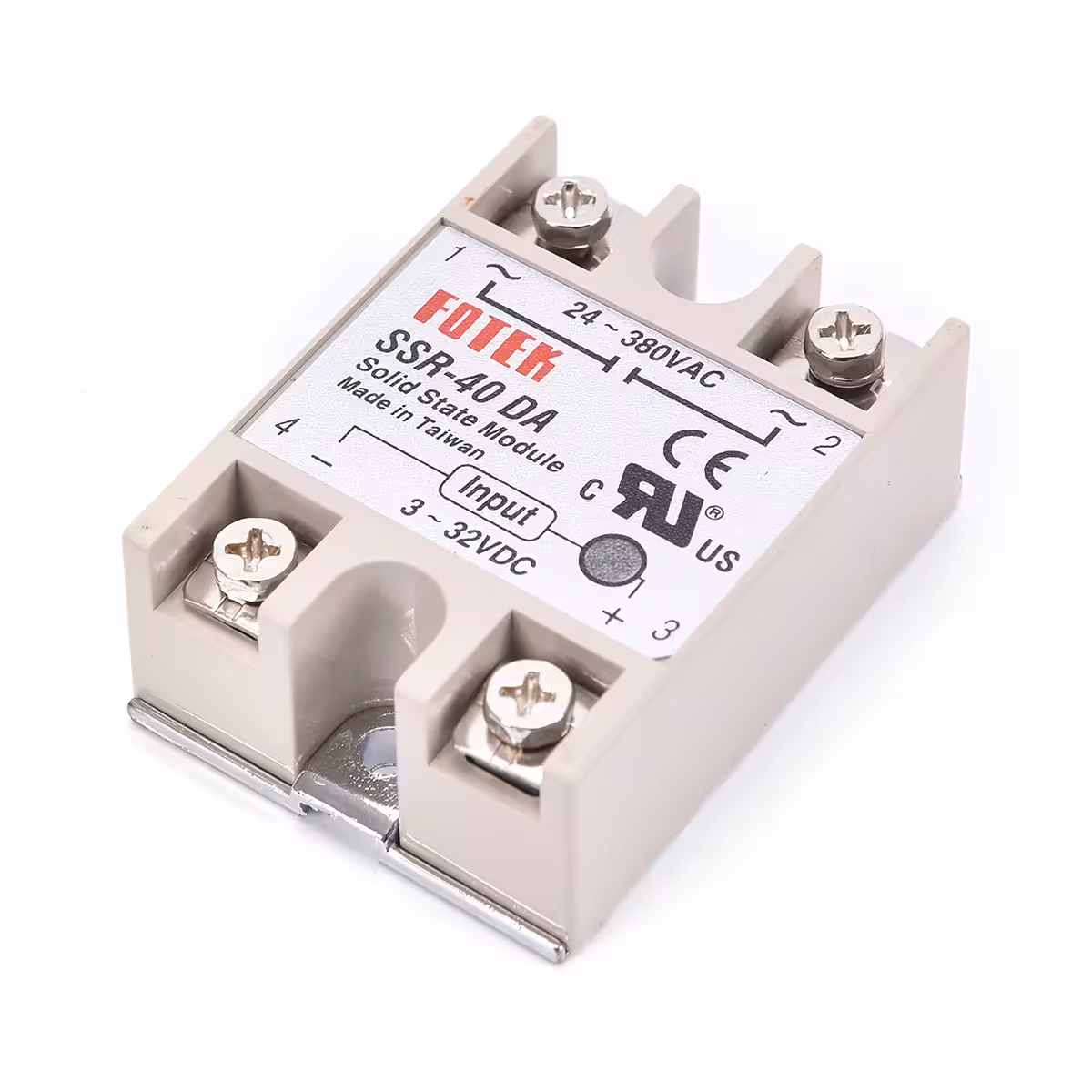

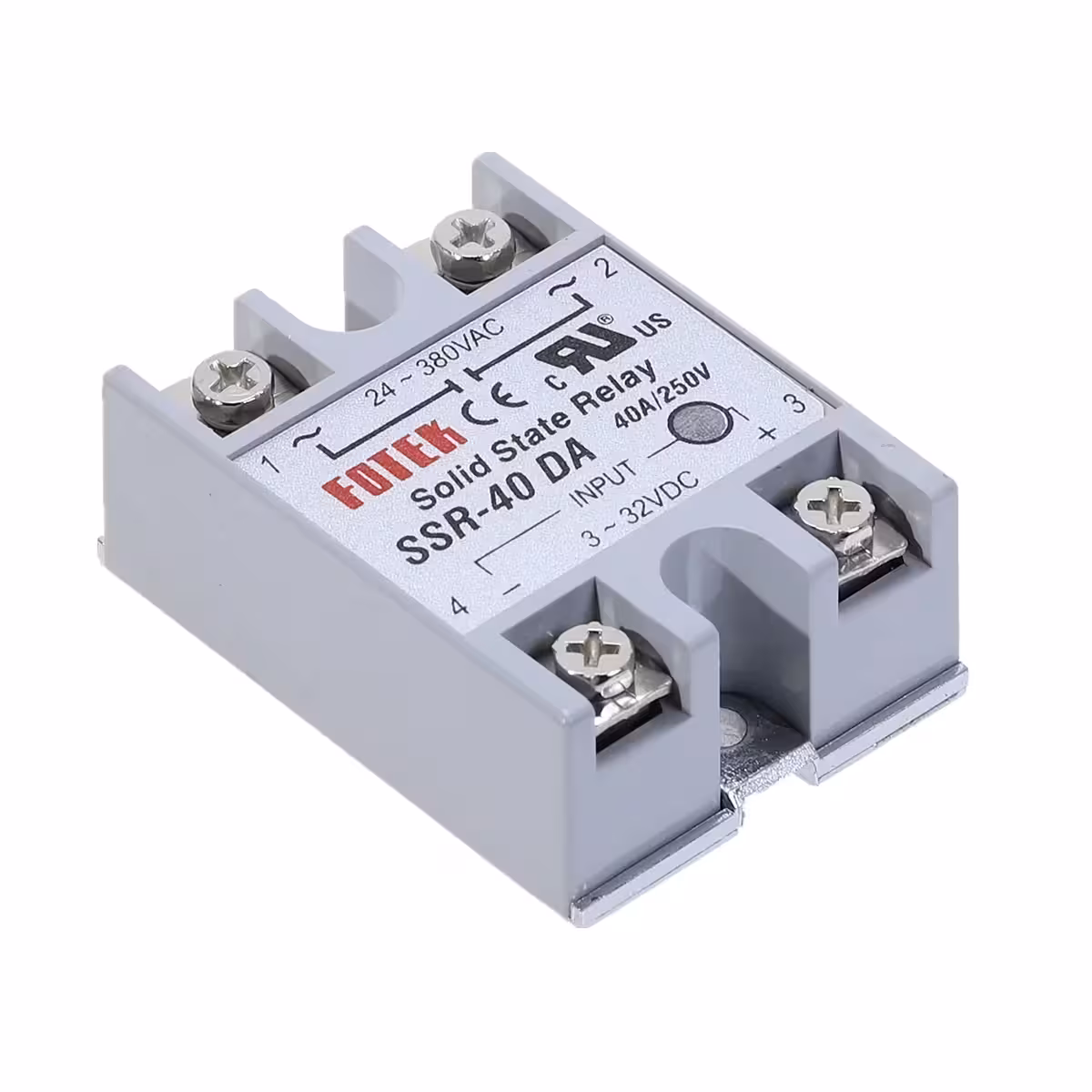

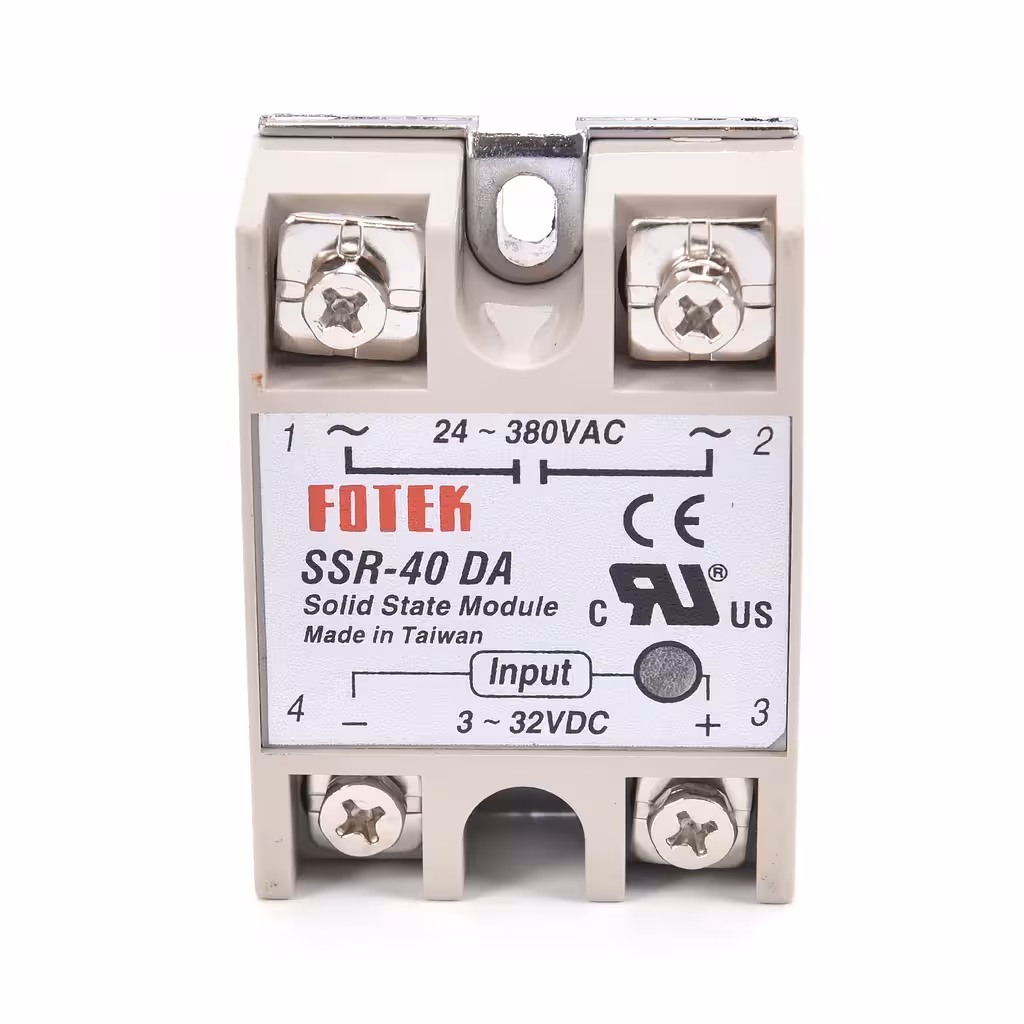

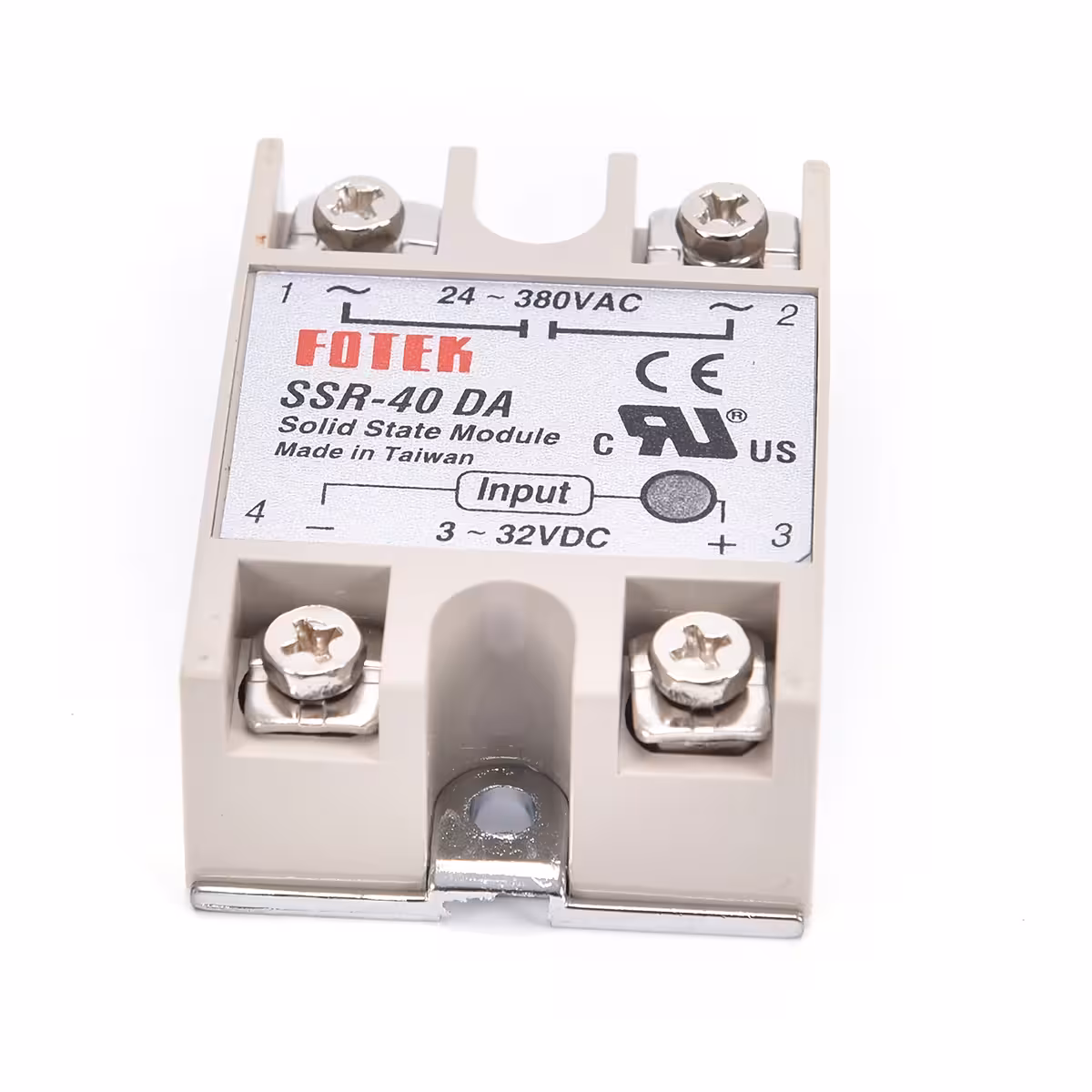

Pooljuhtrelee SSR-40DA — 40A AC lülitus ilma kulumise, sädemete ja mürata

Elektromehaanilised releed kuluvad ajapikku, teevad müra ja tekitavad sädemeid. Kui juhid korduvalt vahelduvvoolu koormusi, nagu küttekehad, mootorid või tööstuslikud valgustussüsteemid, vajad midagi töökindlamat. Pooljuhtrelee SSR-40DA lülitab kuni 40A voolu 380V AC pingel, kasutades vaid 3–32V DC juhtsignaali, ilma ühegi liikuva osata.

Märkus: SSR-40DA on mõeldud ainult vahelduvvoolu (AC) koormuste lülitamiseks. Alalisvoolu (DC) koormuste jaoks on vajalik mudel SSR-DD.

Miks valida just see mudel? (Peamised eelised):

Puudub mehaaniline kulumine — kontaktivaba tehnoloogia tagab tunduvalt pikema eluea võrreldes tavaliste releedega, eriti sagedasel lülitamisel.
Otseühendus Arduino, Raspberry Pi ja PLC-ga — toetab juhtsignaali alates 3V DC, sealhulgas Raspberry Pi 3.3V väljundeid, ilma lisatakistiteta.
Optiline isolatsioon 2500V AC — juhtimisahel on täielikult eraldatud võrgupingest, tagades maksimaalse ohutuse.
Kiire lülitus (alla 10ms) — sobib ideaalselt kiirete tsüklitega rakendustesse, näiteks temperatuuri reguleerimiseks PWM-signaaliga või tööstusautomaatikasse.
LED-indikaator — relee olek on koheselt nähtav ilma multimeetrit kasutamata.
Lai töötemperatuur (-30°C kuni +75°C) — stabiilne toimimine elektrijaotuskilpides, tehnilistes ruumides ja nõudlikes tööstuskeskkondades.

Tehnilised andmed ja jõudlus

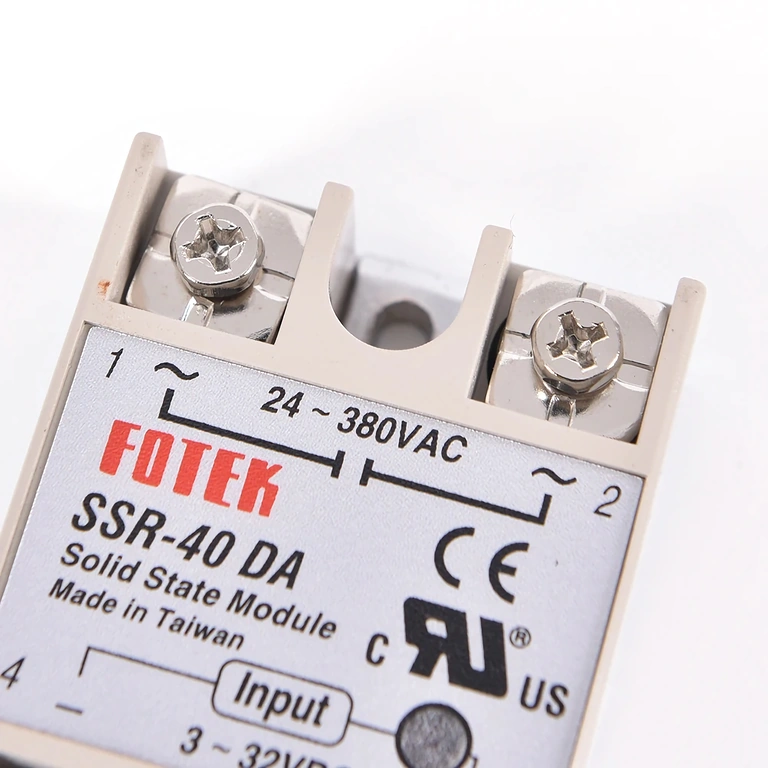

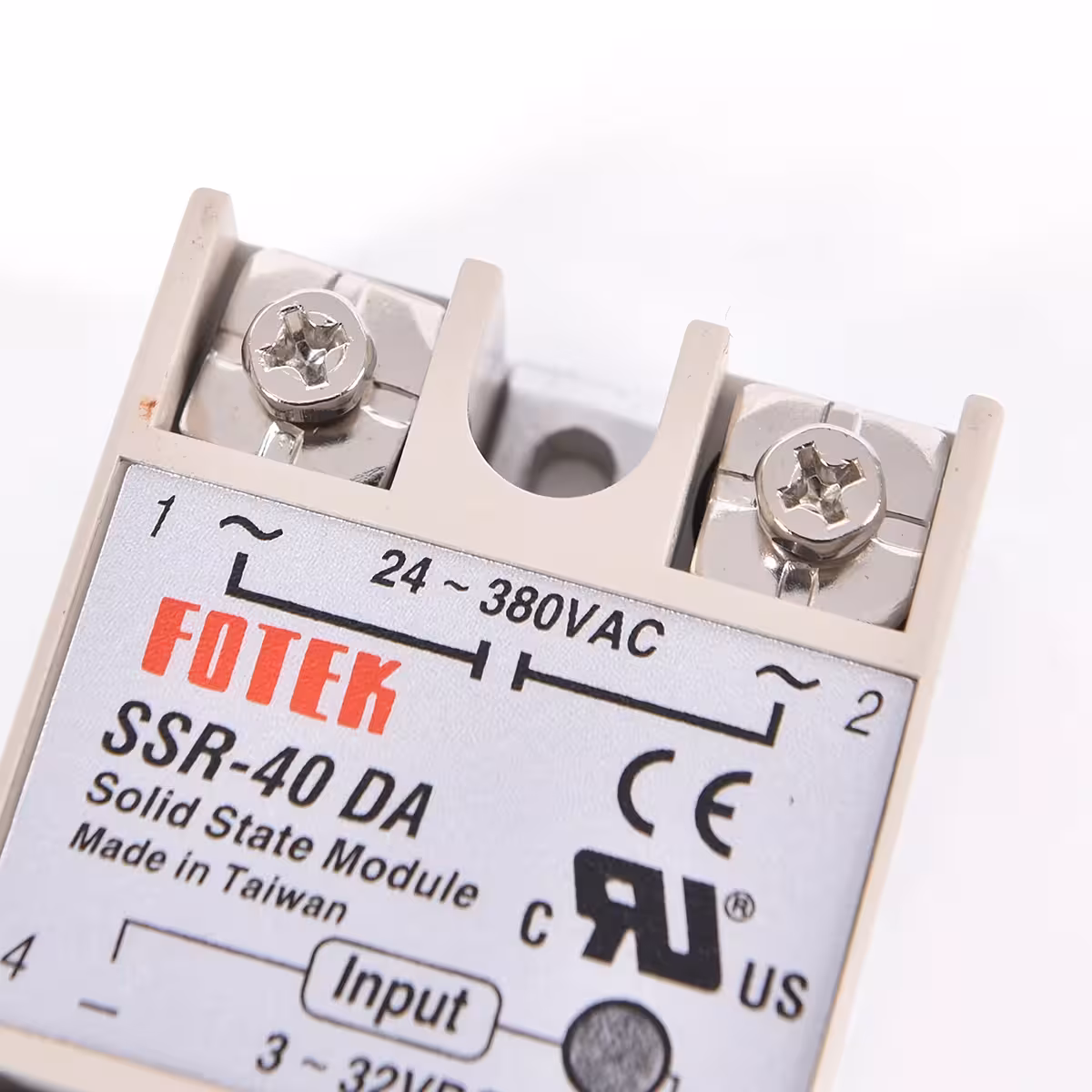

TRIAC-väljund tagab sujuva lülituse nii takistuslike (küttekehad, lambid) kui ka induktiivsete koormuste (mootorid, trafod) puhul. Sisemine optiline isolatsioon loob galvaanilise eraldusbarjääri 3–32V DC juhtsignaali ja kuni 380V AC toiteahela vahel, kaitstes mikrokontrollereid võimalike häirete eest. Kompaktne 6,5 × 5 × 2,5 cm korpus on kruvidega hõlpsasti paigaldatav. 40A lähedaste voolutugevuste korral soovitame optimaalse jahutuse tagamiseks kasutada jahutusradiaatorit.

Parameeter	Väärtus / Kirjeldus
Mudel	SSR-40DA
Juhtsignaali pinge	3–32V DC
Juhtvool	3–25mA
Väljundpinge	24–380V AC
Maksimaalne väljundvool	40A
Väljundi tüüp	TRIAC
Lülitusaeg	<10ms
Lekkevool (ON-olekus)	<2mA
Dielektriline tugevus	2500V AC
Isolatsioonitakistus	500MΩ / 500V DC
Isolatsioon	Optiline
Indikaator	LED
Töötemperatuur	-30°C … +75°C
Mõõtmed	6,5 × 5 × 2,5 cm

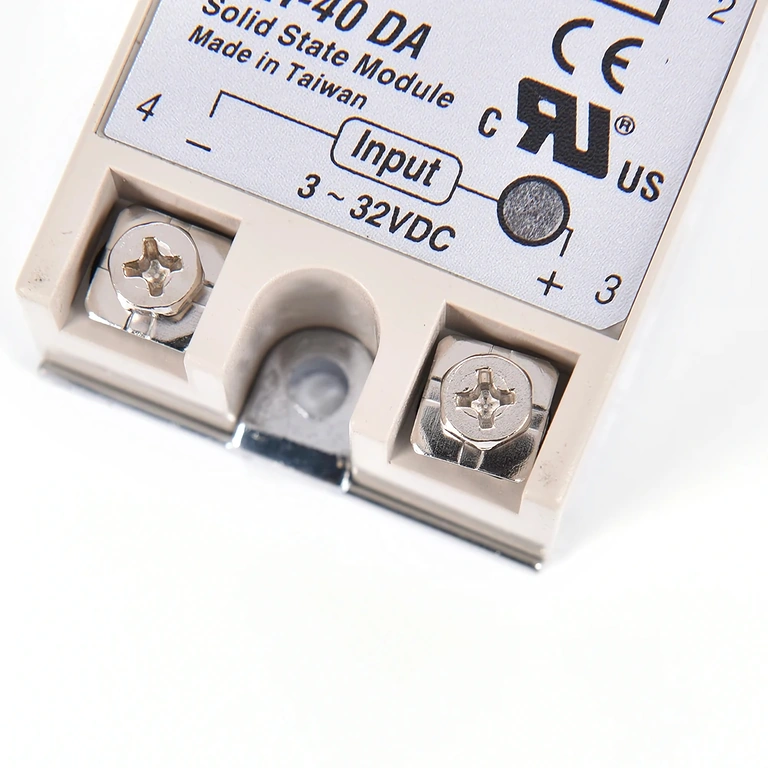

Paigaldus	Kruvikinnitus

Komplekti sisu

1 × Pooljuhtrelee SSR-40DA

Korduma kippuvad küsimused

Kas SSR-40DA sobib alalisvoolu (DC) koormuste lülitamiseks?

Ei. TRIAC-väljund on mõeldud ainult vahelduvvoolu (AC) jaoks vahemikus 24V kuni 380V. Alalisvoolu lülitamiseks valige mudel SSR-DD.

Kas see töötab Arduino või Raspberry Pi-ga ilma lisakomponentideta?

Jah. Juhtsignaal alates 3V DC on piisav nii Raspberry Pi 3.3V kui ka Arduino 5V väljundite jaoks. Täiendavaid transistore või takisteid pole vaja.

Kas 40A koormuse juures on jahutusradiaator kohustuslik?

Jah. Suurte voolutugevuste juures eraldab relee märkimisväärselt soojust. Sobiv jahutusradiaator hoiab ära ülekuumenemise ja tagab seadme pikaajalise stabiilsuse.

Kas sellega saab juhtida kolmefaasilist mootorit?

Üks SSR-40DA relee juhib ühte faasi. Kolmefaasilise mootori jaoks on vaja kolme identset releed, üks igale faasile.

Miks on optiline isolatsioon oluline?

See eraldab teie juhtimisahela (Arduino, PLC) täielikult kõrgepingest. See kaitseb mikrokontrollerit võimalike pingepiikide või lühiste eest koormusahelas. 2500V AC dielektriline tugevus tagab vajaliku ohutusvaru.
