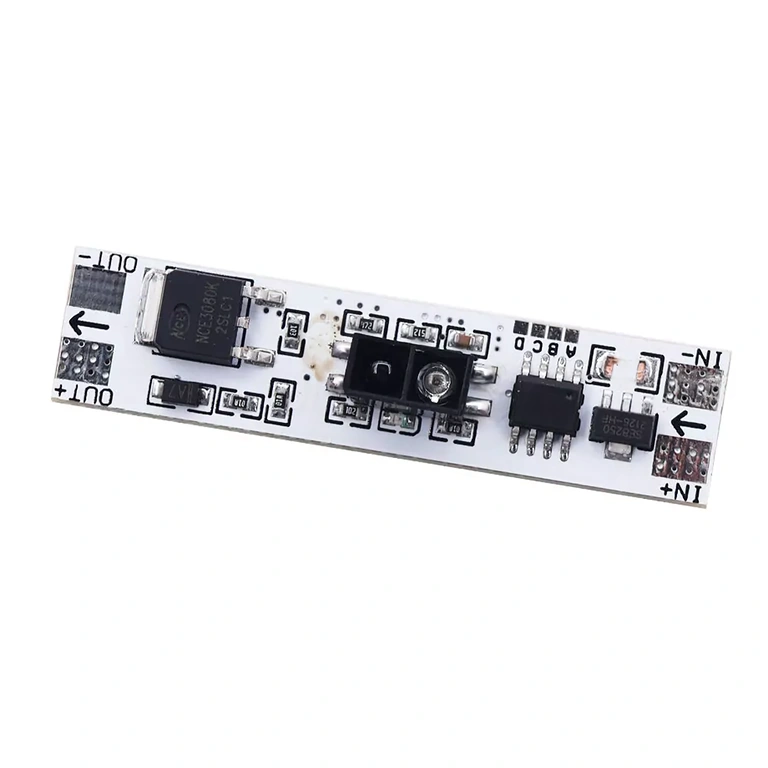

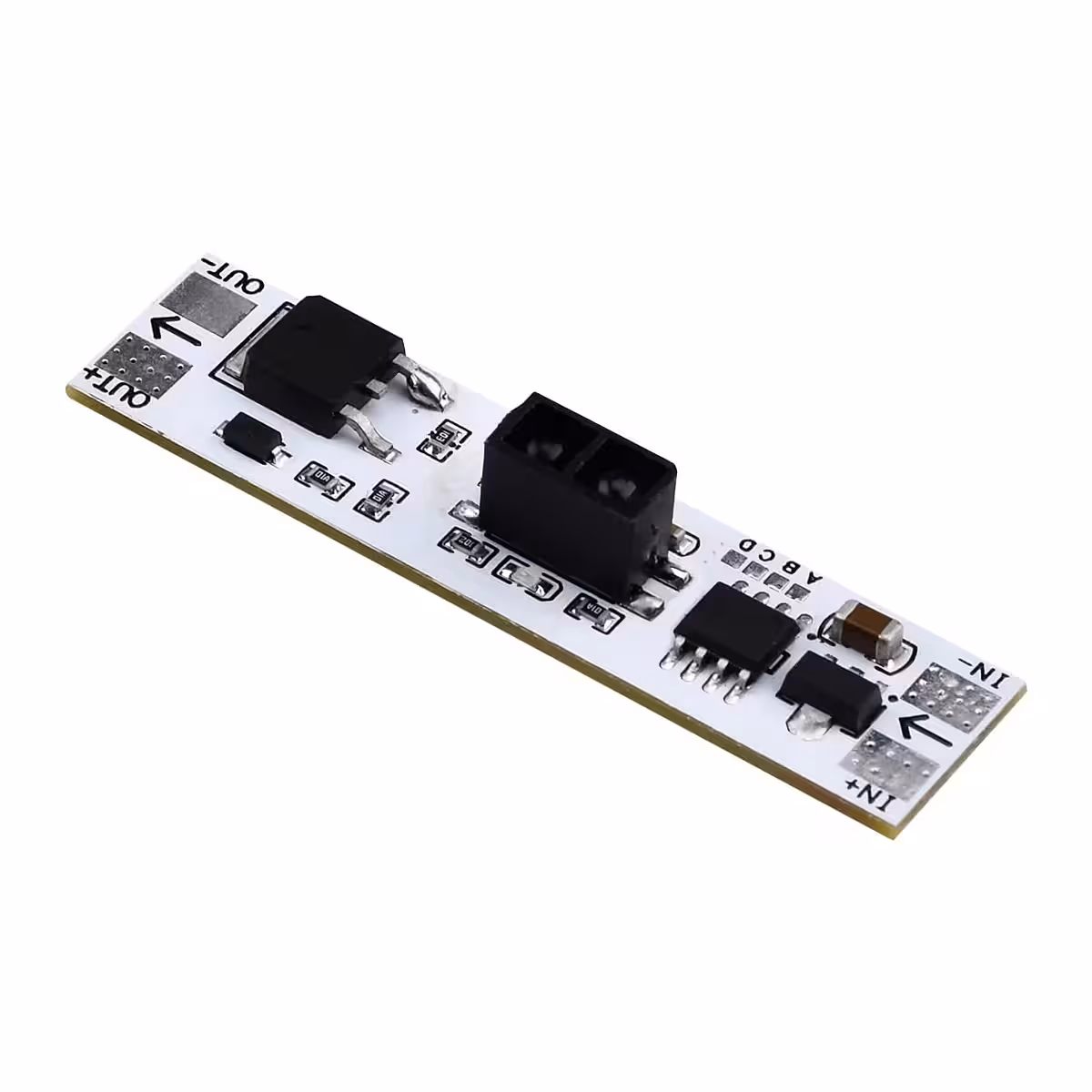

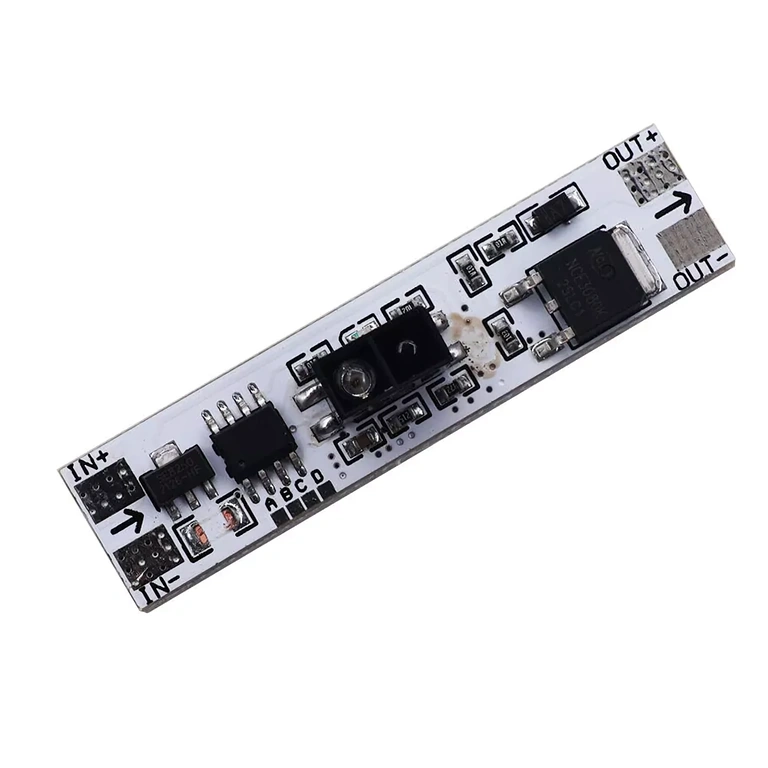

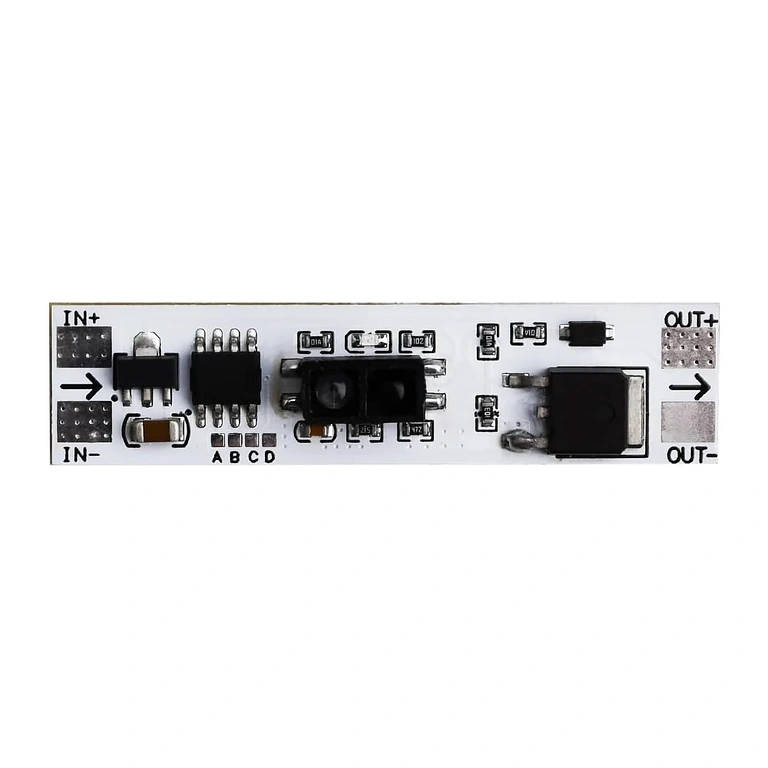

Puutevaba IR-anduriga lüliti – valguse juhtimine ilma puudutuseta
Käed on köögis jahused, töökojas töökindad käes või on vannitoas oluline hügieen? On olukordi, kus tavaline lüliti on ebamugav või ebapraktiline. Piisab vaid käeviipeist 3–8 cm kaugusel andurist, et LED-valgustust sisse või välja lülitada või selle heledust reguleerida.
Märkus: Tehaseseadistusena on aktiivne ON/OFF režiim. Täpsemad funktsioonid (dimmer, sujuv sisse/välja lülitus) saab aktiveerida trükkplaadil olevate A, B, C või D kontaktide ühendamisega vastavalt juhistele.
Miks valida just see mudel? (Peamised eelised):
- Puutevaba ja hügieeniline — tuvastab käeliigutuse 3–8 cm kauguselt; pole vaja nuppe vajutada ega jätta mööblile sõrmejälgi.
- ON/OFF ja dimmer ühes moodulis — lühike viibe lülitab valguse, pikem hoidmine reguleerib heledust ilma lisaseadmeteta.
- Ühildub 5V, 12V ja 24V DC süsteemidega — sobib enamiku LED-lahendustega ilma täiendavate adapteriteta.
- Kuni 3A / 36W koormustaluvus — piisav 2–3 meetri tiheda LED-riba või öölambi toitmiseks.
- Sujuv sisse/välja lülitus (fade in/out) — valgus süttib ja kustub pehmelt, säästes silmi järskudest muutustest.

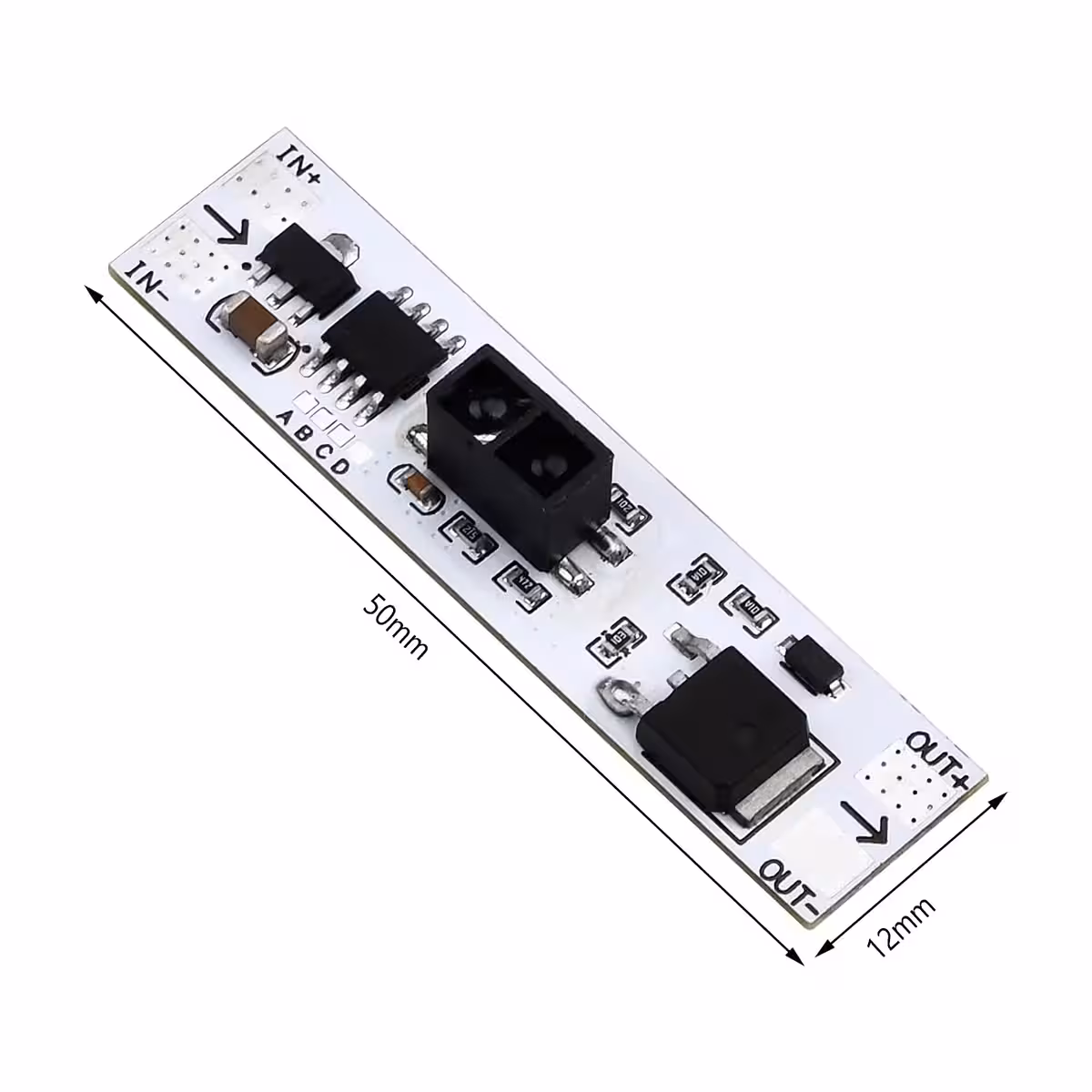

- Kompaktsed mõõdud 50 × 12 × 7,9 mm — mahub hõlpsasti mööblipaneeli taha, kapi süvendisse või peegli alla.
- Plug-and-play — töötab kohe karbist võttes ON/OFF režiimis, ilma keeruka seadistuseta.
Tehnilised andmed ja jõudlus
Infrapuna-lähedusandur reageerib käeliigutusele murdsekunditega, ilma et ümbritsev valgus seda segaks. PWM-väljund tagab sujuva ja täpse heleduse reguleerimise ilma astmelise vilkumiseta. Sisseehitatud transistor toetab 3A pidevat voolutugevust ning 3–8 cm tuvastusulatus välistab juhuslikud aktiveerumised ka tiheda liiklusega ruumides.
| Parameeter | Väärtus / Kirjeldus |
|---|---|
| Toitepinge | 5V / 12V / 24V DC |
| Maksimaalne väljundvool | 3A |
| Maksimaalne võimsus | 36W |
| Anduri tüüp | Infrapuna (IR) lähedusandur |
| Tuvastuskaugus | 3 – 8 cm |
| Töörežiimid | ON/OFF, Dimmer (fade in/out) |
| Juhtimismeetod | Käeviipega (puutevaba) |
| Ühilduvus | DC LED-valgustid (ribad, kohtvalgustid) |
| Mooduli mõõdud | 50 × 12 × 7,9 mm |
| Ühendusviis | Joodetavad juhtmed / PCB kontaktid |
Kasutamine ja seadistamine
- Vaikerežiim (ON/OFF): Tehaseseadistuses lülitab käeviipe valguse sisse või välja. Lisaseadistusi pole vaja.

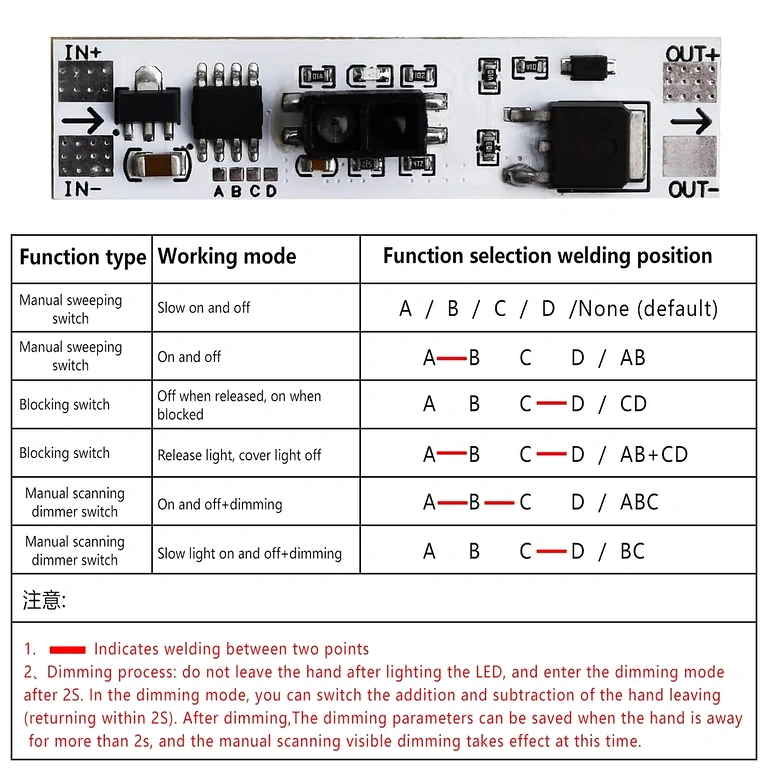

- Dimmeri aktiveerimine: Ühendage (jootke) PCB-l olevad A ja B kontaktid, et aktiveerida hämardusfunktsioon. Lühike viibe lülitab valguse, pikaajaline käe hoidmine anduri ees reguleerib heledust.
- Fade In / Fade Out aktiveerimine: Ühendage C ja D kontaktid, et saavutada sujuv valguse süttimine ja kustumine.
- Täpsemad seadistused: A, B, C ja D kontakte saab kombineerida vastavalt mooduli tehnilisele juhendile.

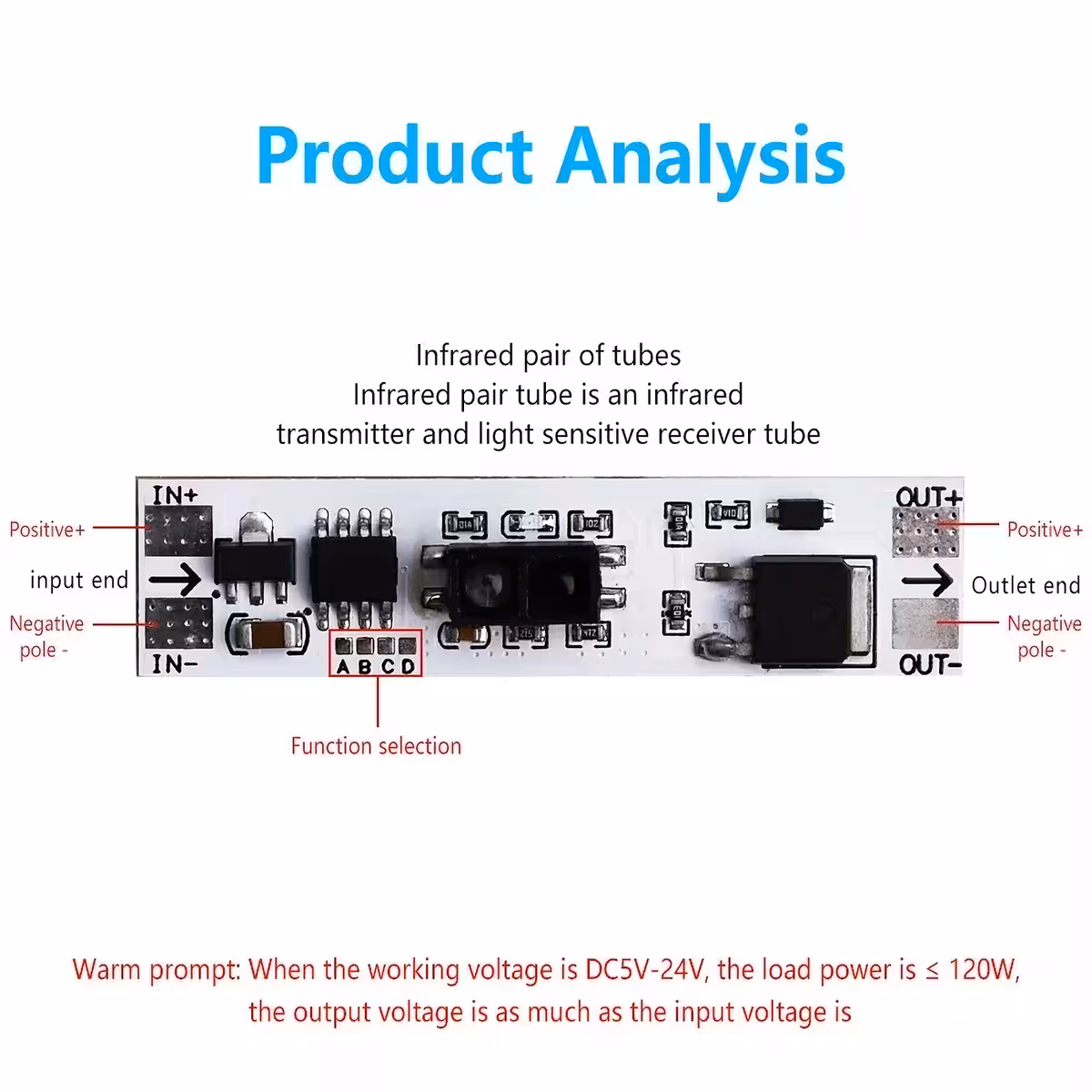

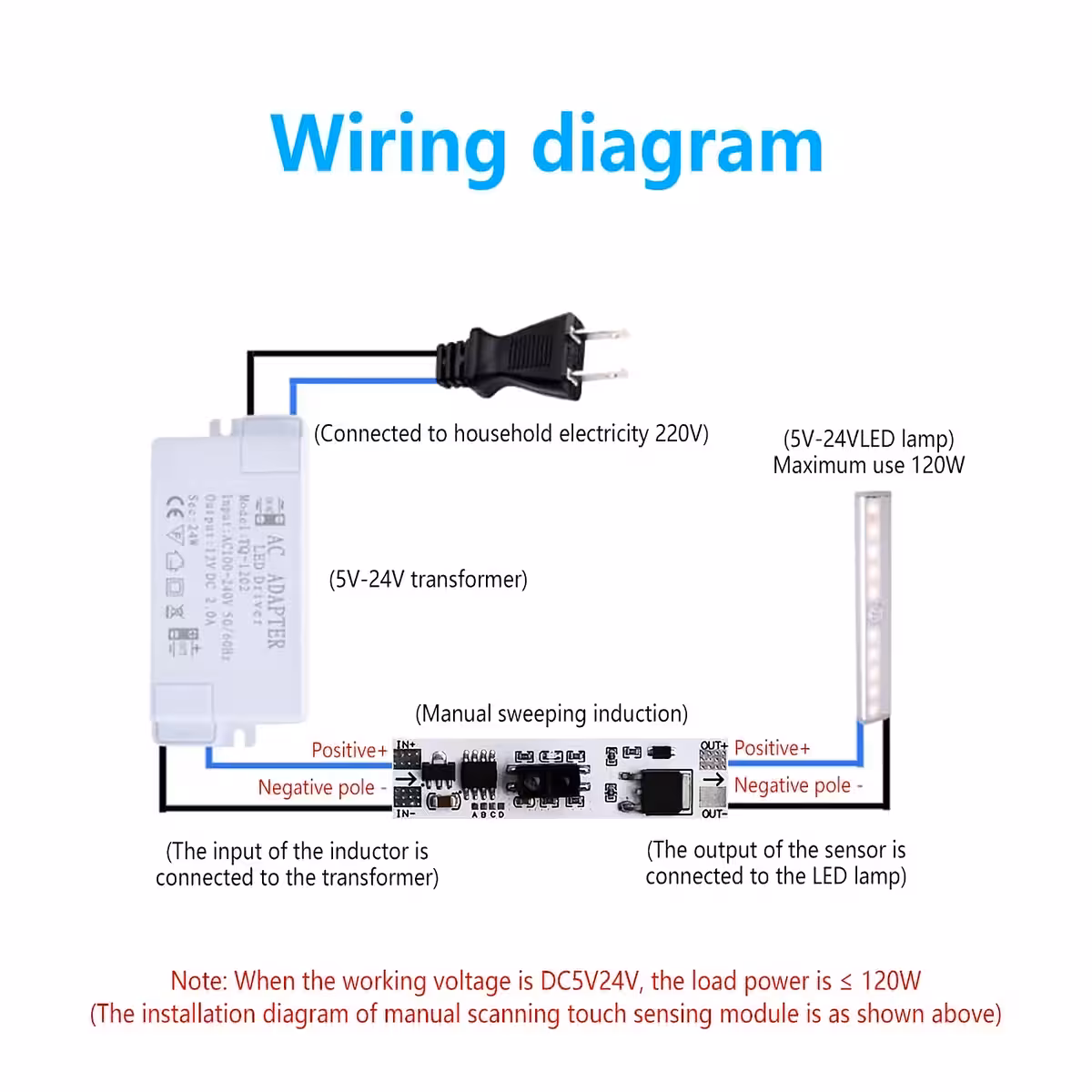

- Elektriühendus: Ühendage positiivne toide (+) VCC sisendiga, miinus (–) GND-ga ja OUT väljund LED-valgusti positiivse klemmiga.
- Testimine: Ühendage toide ja viipake käega 3–8 cm kaugusel andurist. Moodulil olev LED-indikaator kinnitab tuvastust.
Pakendi sisu
- 1 × Puutevaba IR-anduriga lüliti ja dimmer
Korduma kippuvad küsimused
Kas see töötab tavaliste 12V LED-ribadega?
Jah, see ühildub täielikult 12V DC ühevärviliste LED-ribadega. Veenduge, et koguvõimsus ei ületaks 3A (maksimaalselt 36W 12V juures).
Kas andur võib juhuslikult aktiveeruda?
Tuvastusulatus on kalibreeritud 3–8 cm peale, seega kaugem liikumine seda ei mõjuta. Vältige paigaldamist peegeldavate pindade vahetusse lähedusse või kohtadesse, kus käsi võib andurist möödudes juhuslikult liiga lähedale sattuda.
Kas on vaja tarkvara või programmeerimist?
Ei. Seade on koheselt kasutusvalmis. Lisafunktsioonid aktiveeritakse füüsiliselt kontaktide ühendamisega, ilma et oleks vaja tarkvara või rakendusi.
Kas see sobib E27 pirnidele või 230V võrku?
Ei. Moodul on mõeldud ainult madalpingeliste (DC) LED-lahenduste jaoks (5V, 12V, 24V). See ei ole mõeldud 230V vahelduvvooluvõrku ühendamiseks.
