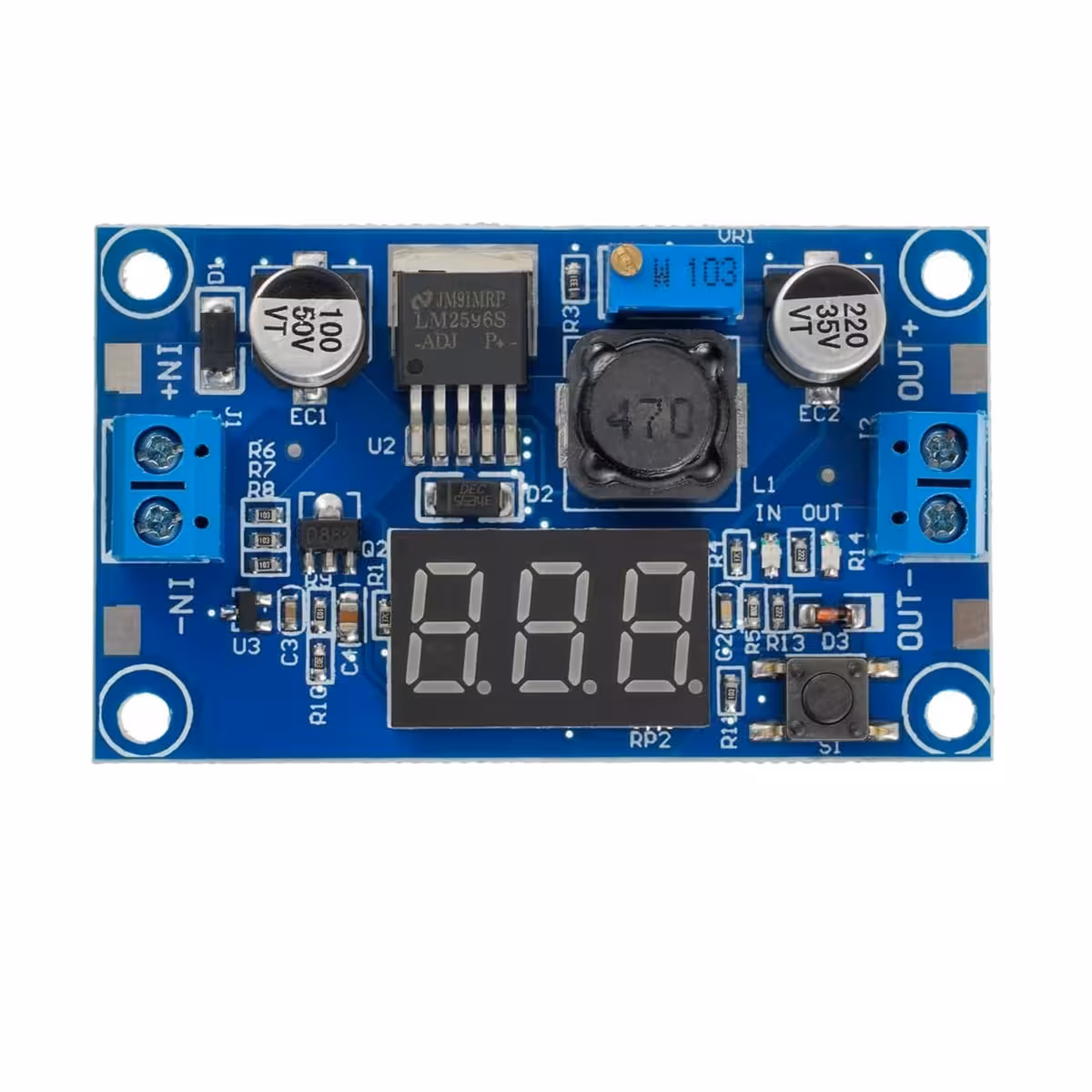

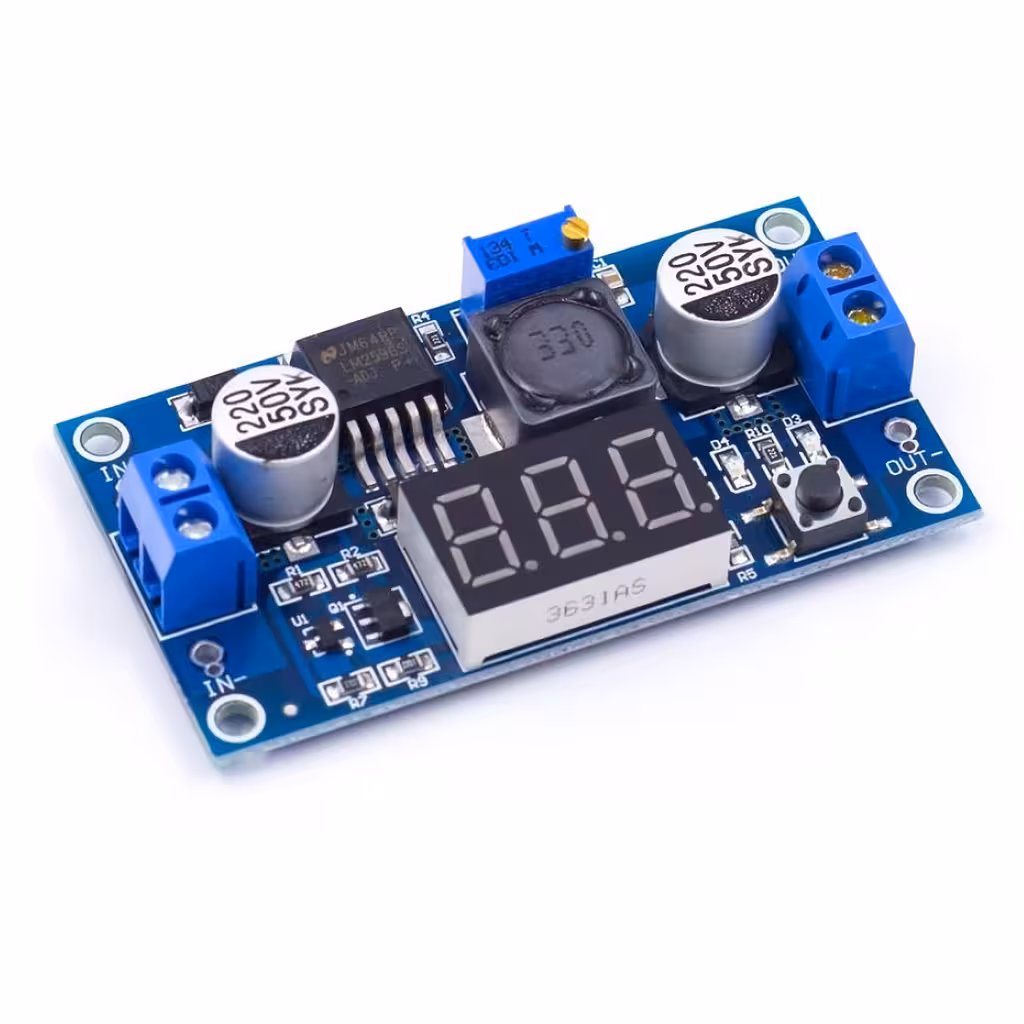

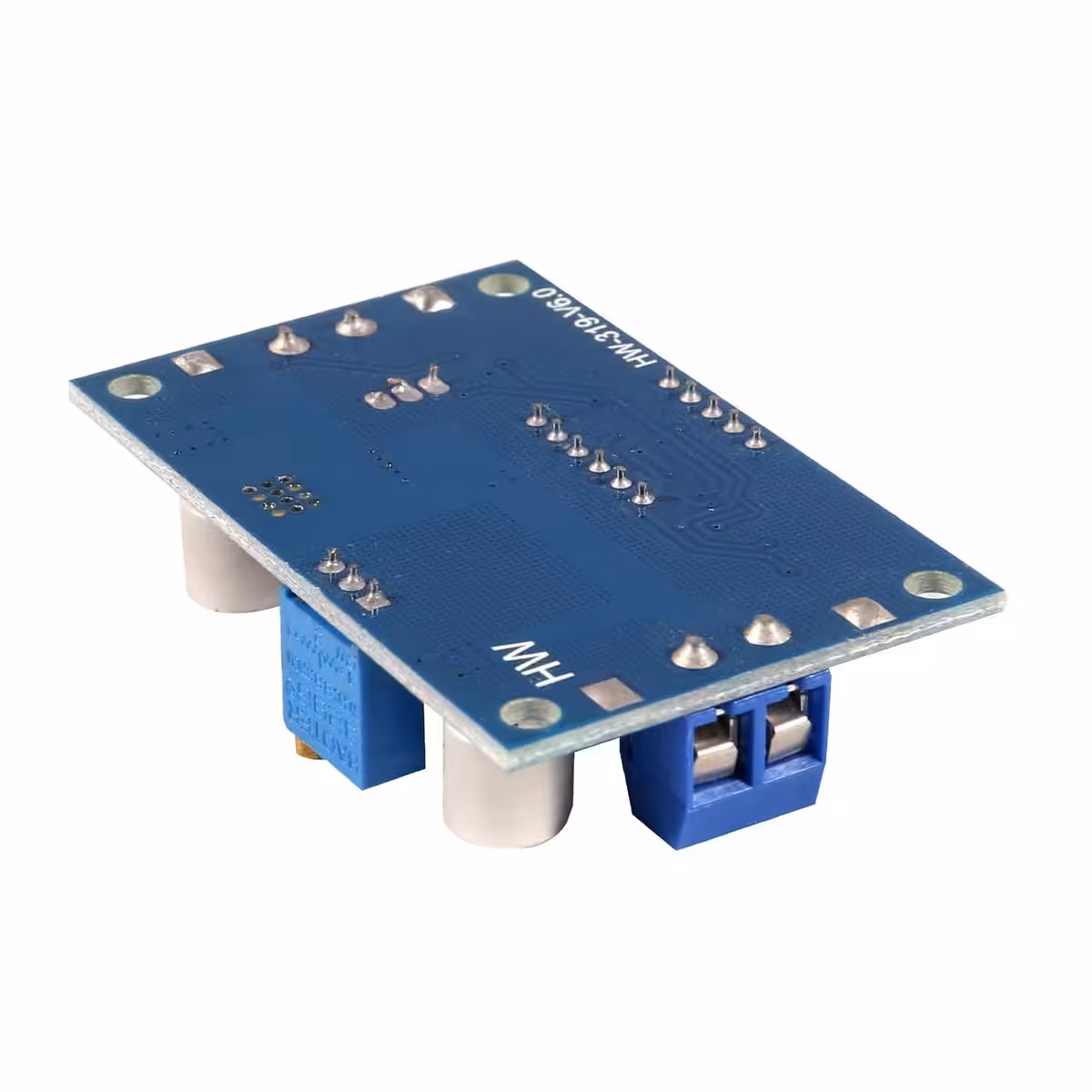

LM2596 DC-DC astmepinge-muundur LED-näidikuga – täpne pinge reguleerimine ilma multimeetrita, kasutegur kuni 92%
Kas sul on käsil projekt, mis vajab toidet akust või toiteadapterist, mille pinge on seadme jaoks liiga kõrge? Klassikalised lineaarsed pingeregulaatorid lahendavad küll probleemi, kuid muudavad liigse pinge soojuseks, mis tähendab raisatud energiat ja ebastabiilsust. LM2596 astmepinge-muundur (step-down) töötab teisiti: see alandab pinget tõhusalt, kuvab väärtused reaalajas ja mahub tänu kompaktsele disainile igasse projekti.
Märkus: See moodul on mõeldud ainult step-down (pinget alandavaks) tööks. Korrektseks toimimiseks peab sisendpinge olema väljundpingest vähemalt 1.5V võrra kõrgem.
Miks valida just see mudel? (Peamised eelised):

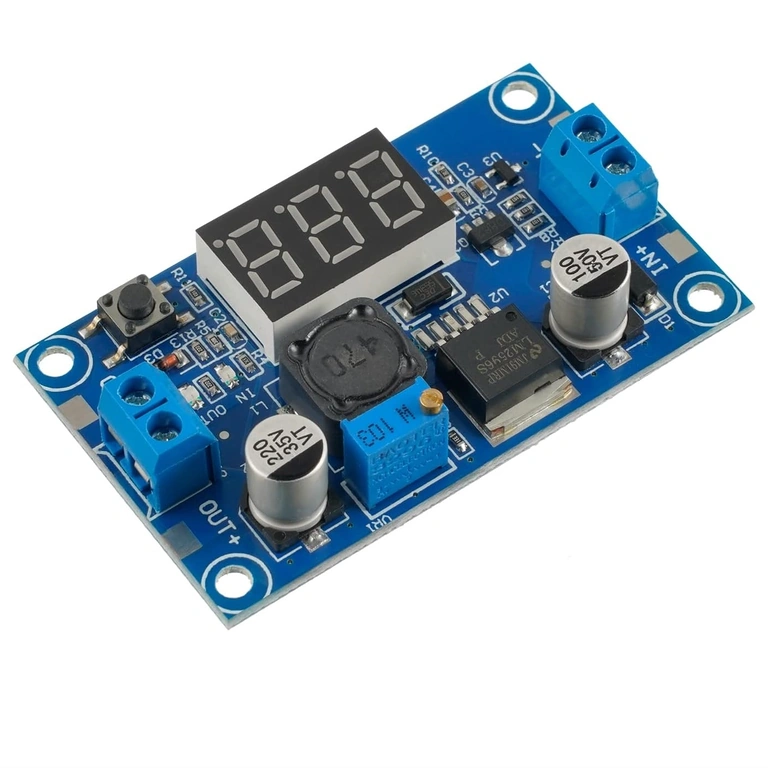

- Autokalibreeruv LED-näidik — kuvab samaaegselt nii sisend- kui ka väljundpinget; seadistamise ajal pole multimeetrit vaja.
- Kuni 92% kasutegur — võrreldes tavalise LM7805 lineaarse regulaatori ~50% efektiivsusega, eraldub soojusena ligi kaks korda vähem energiat.
- Kuni 3A väljundvool — toidab ühe allika abil nii Arduino, ESP32, LED-ribasid kui ka väiksemaid alalisvoolumootoreid.
- Mitmekäiguline potentsiomeeter — võimaldab pinget reguleerida väga täpselt, vältides järske hüppeid.
- Lühise- ja ülekuumenemiskaitse — kaitseb ühendatud komponente võimalike eksimuste eest juhtmestikus.
- Kvaliteetsed kondensaatorid — tagavad vastupidavuse intensiivsel kasutamisel ja temperatuurikõikumiste korral.

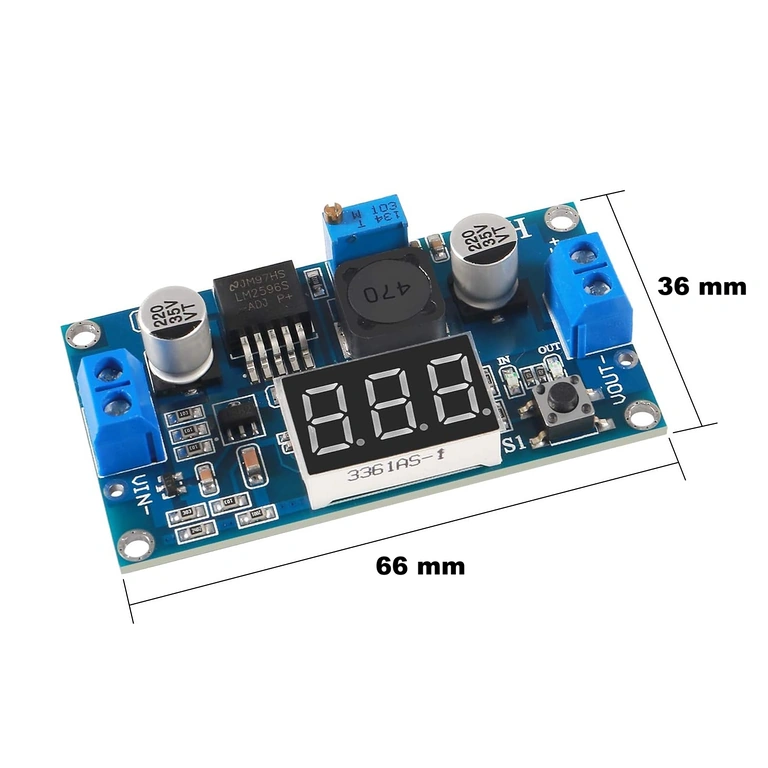

- Kompaktsed mõõtmed 66×36×11 mm — sobib ideaalselt igasse korpusesse, breadboardile või juhtpaneelile.
Tehnilised andmed ja jõudlus
LM2596 integraallülitus töötab 150 kHz lülitussagedusel, mis on piisavalt kõrge, et hoida väljundpinge pulsatsioon minimaalsena ilma mahukate filtriteta. Erinevalt lineaarsest regulaatorist, mis hajutab pingeerinevuse soojusena, muundab see lülitustoitega muundur energia kasulikuks vooluks, hoides mooduli temperatuuri madalana ka 2A koormuse juures.
Mitmekäiguline potentsiomeeter võimaldab sujuvat reguleerimist vahemikus 1.25V kuni 37V ning autokalibreeruv LED-ekraan kinnitab seadistatud väärtuse ilma lisaseadmeteta. Moodul on testitud ja sobib suurepäraselt Arduino Uno / Mega / Nano, ESP8266 / ESP32, Raspberry Pi, RGB LED-ribade ja väiksemate mootorikontrollerite toitmiseks.
| Parameeter | Väärtus / Kirjeldus |
|---|---|
| Regulaatori kiip | LM2596 |
| Sisendpinge | 4V – 40V DC |
| Väljundpinge | 1.25V – 37V DC (reguleeritav) |
| Maksimaalne väljundvool | 3A (pidevalt soovitatav ≤2.5A) |
| Muundamise kasutegur | kuni 92% |
| Lülitussagedus | 150 kHz |
| Minimaalne sisend-väljund pinge vahe | ≥1.5V |
| Näidik | Dual LED autokalibreerimisega (sisend- ja väljundpinge) |
| Pinge reguleerimine | Mitmekäiguline potentsiomeeter |
| Integreeritud kaitsed | Lühisekaitse, ülekuumenemiskaitse |
| Kondensaatorite tüüp | Tahkiskondensaatorid |
| Mooduli mõõtmed | 66 × 36 × 11 mm |
| Töörežiim | Ainult astmepinge-muundur (buck) |
Komplekti sisu
- 1× LM2596 DC-DC astmepinge-muundur LED-näidikuga
Korduma kippuvad küsimused
Kas seda saab kasutada ka pinget tõstva (boost) muundurina?
Ei. LM2596 moodul töötab ainult astmepinge-muundurina (step-down): väljundpinge on alati madalam kui sisendpinge. Kui vajad pinge tõstmist, vali selleks spetsiaalne boost-muundur, näiteks MT3608.

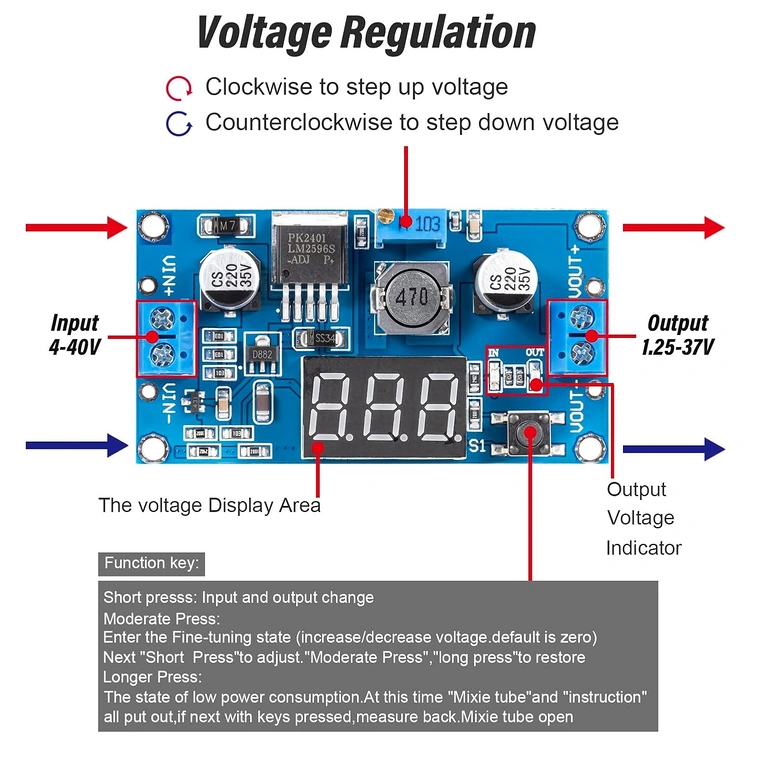

Kuidas väljundpinget reguleerida?
Keera moodulil olevat mitmekäigulist potentsiomeetrit ja jälgi väärtust otse LED-ekraanilt. Välist voltmeetrit pole vaja – näidik uueneb reaalajas vastavalt reguleerimisele.
Kui suurt voolu saab pidevalt tarbida ilma ülekuumenemiseta?
Maksimaalne voolutugevus on 3A, kuid pikaajalisel kasutamisel soovitame hoida koormuse kuni 2.5A piires. Alla 2A koormuse juures töötab moodul ilma täiendava jahutuseta. Kui kasutad seadet piirväärtuste lähedal või soojas keskkonnas, taga piisav õhuringlus või lisa kiibile väike jahutusradiaator.
Kas see töötab otse Li-Ion või LiPo akuga?
Jah. 3.7V–4.2V aku on piisav sisendallikas, kui soovitud väljundpinge on vähemalt 1.5V madalam. Näiteks 7.4V LiPo akust saab stabiilse 5V toite Arduino jaoks või 3.3V ESP32 jaoks.
