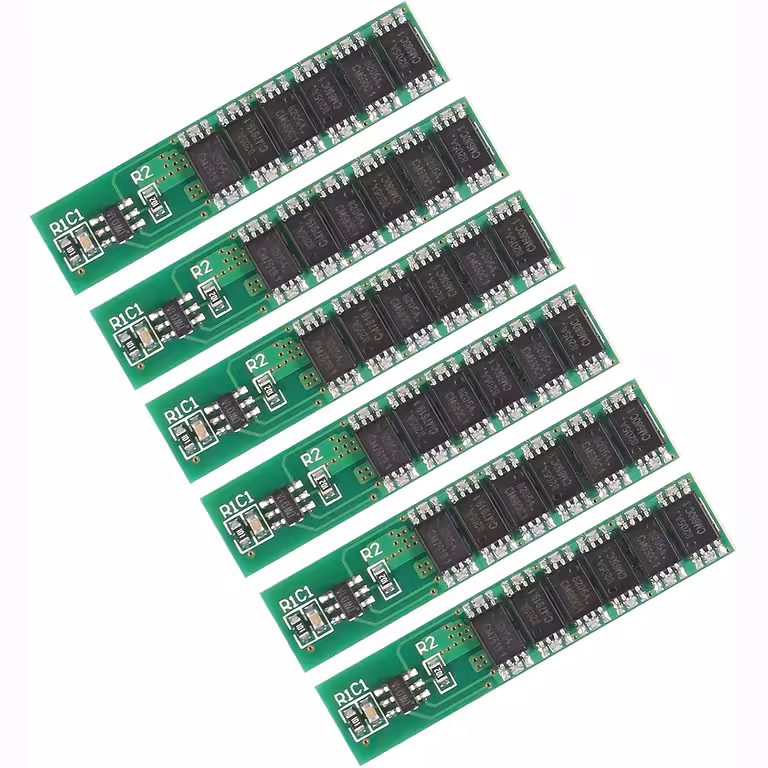

BMS 1S 10A moodulid – täielik kaitse 18650 Li-ion ja LiPo akudele sinu DIY-projektides

Ehitad akupanka, taastad vana akut või lisad 18650 elemendi eritellimusel seadmesse? Ilma BMS-moodulita võib lühis või süvatühjenemine aku hetkega rikkuda. See 6-osaline 1S BMS-moodulite komplekt pakub kompaktset ja usaldusväärset lahendust, mis on valmis koheseks integreerimiseks.

Märkus: Järgige hoolikalt ühendusskeemi. Polaarsuse äravahetamine või vale ühendamine võib mooduli ja aku pöördumatult kahjustada.

Miks valida just see komplekt? (Peamised eelised):

4-ühes kaitse — ülepingekaitse (4,23V), süvatühjenemiskaitse (2,45V), ülevoolukaitse (15A) ja lühisekaitse, mis katkestab vooluringi mikrosekunditega.
Kvaliteetne DW01 + 8205A kiibistik — stabiilsed ja täpsed kaitsepiirid tagavad pikaajalise töökindluse.
10A pidev ja 12A tippvool — sobib nõudlikumateks rakendusteks, nagu väikesed mootorid, võimsad LED-valgustid ja voolutippudega juhtmevabad moodulid.

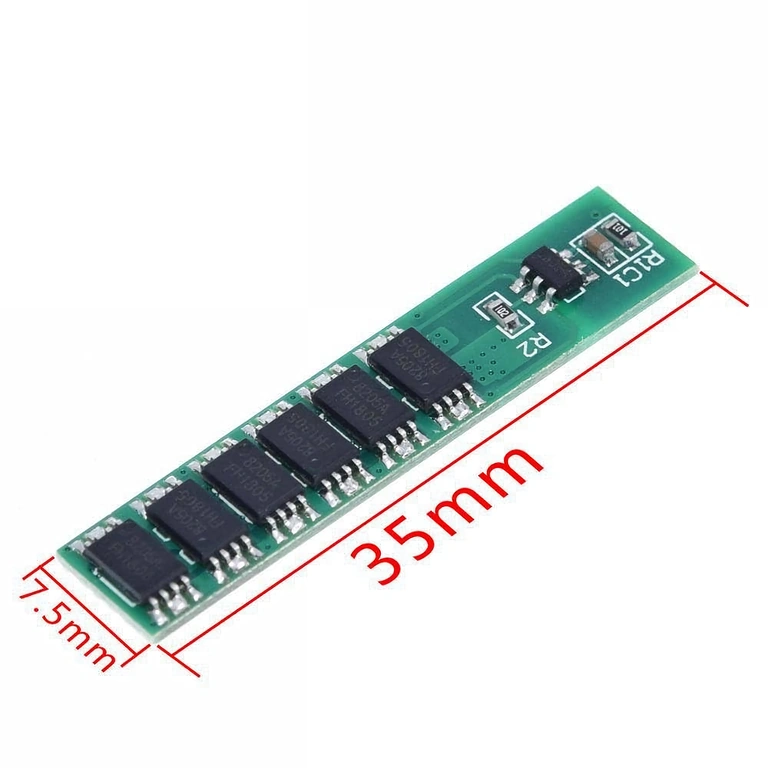

Kompaktsed mõõtmed (35 × 7,6 × 2 mm) — mahub ka kõige kitsamatesse korpustesse, kus ruumi on vähe.
6 moodulit komplektis — piisav varu mitme projekti jaoks või tagavaraosadeks.
Lai ühilduvus — töötab kõigi 3,7V akudega, sealhulgas 18650, 14500, 16340 ja 1S LiPo elementidega.

Tehnilised andmed ja jõudlus

DW01-kiip jälgib pidevalt aku pinget ja saadab 8205A transistoridele väljalülituskäskluse kohe, kui pinge ületab laadimisel 4,23V või langeb tühjenemisel alla 2,45V. Lühisekaitse reageerib silmapilkselt, katkestades voolu enne, kui komponentidel tekib ülekuumenemisoht. 10A pideva voolutugevuse juures soovitame tagada korpuses minimaalse ventilatsiooni, et hoida töötemperatuur optimaalsena.

Parameeter	Väärtus / Kirjeldus
Elementide konfiguratsioon	1S (üks element)
Aku nimipinge	3,7V (Li-ion / LiPo)
Nimivool	10A
Maksimaalne tippvool	12A
Ülevoolukaitse lävi	15A
Ülepingekaitse	4,23V ±0,05V
Süvatühjenemiskaitse	2,45V ±0,1V
Lühisekaitse	Jah (kiire katkestus)

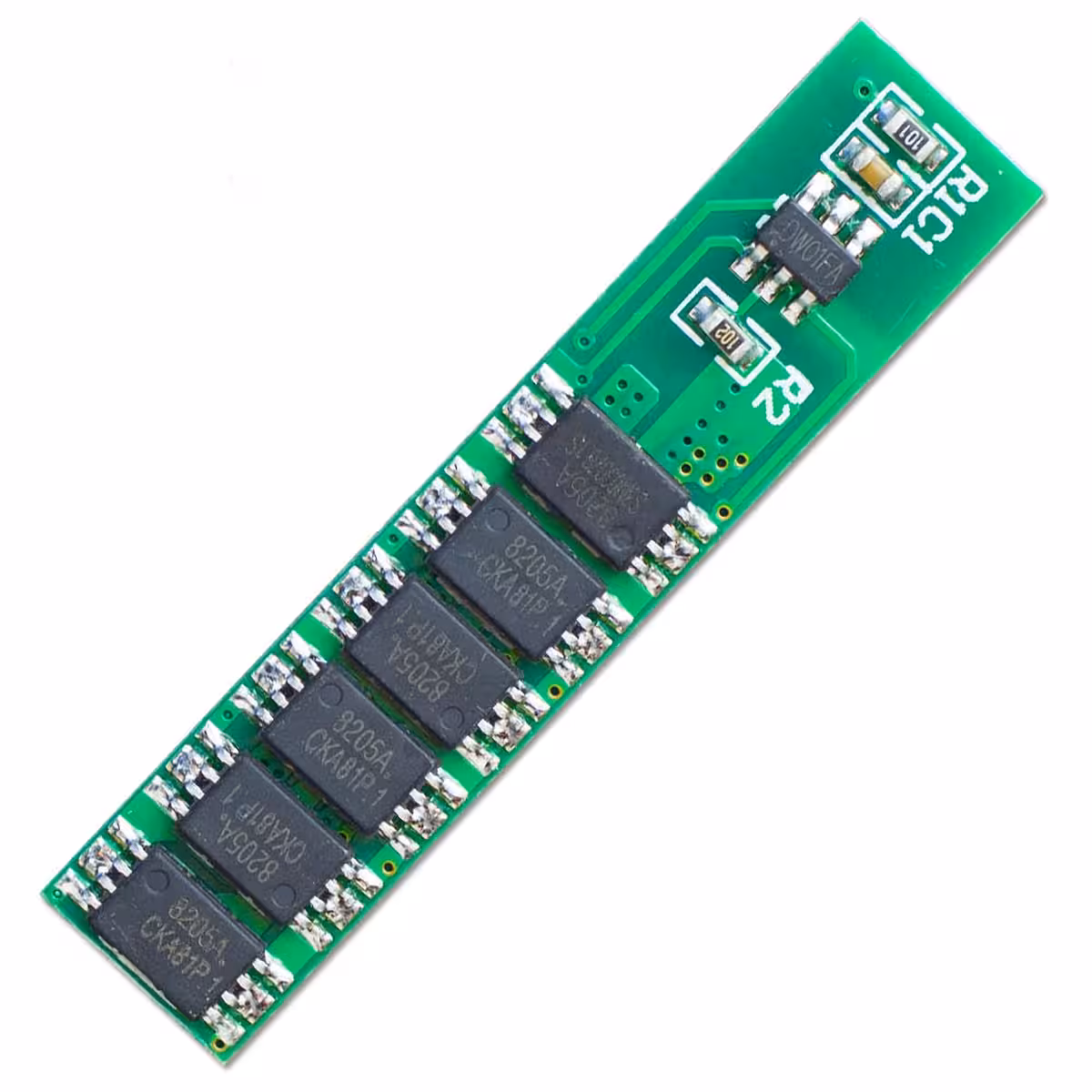

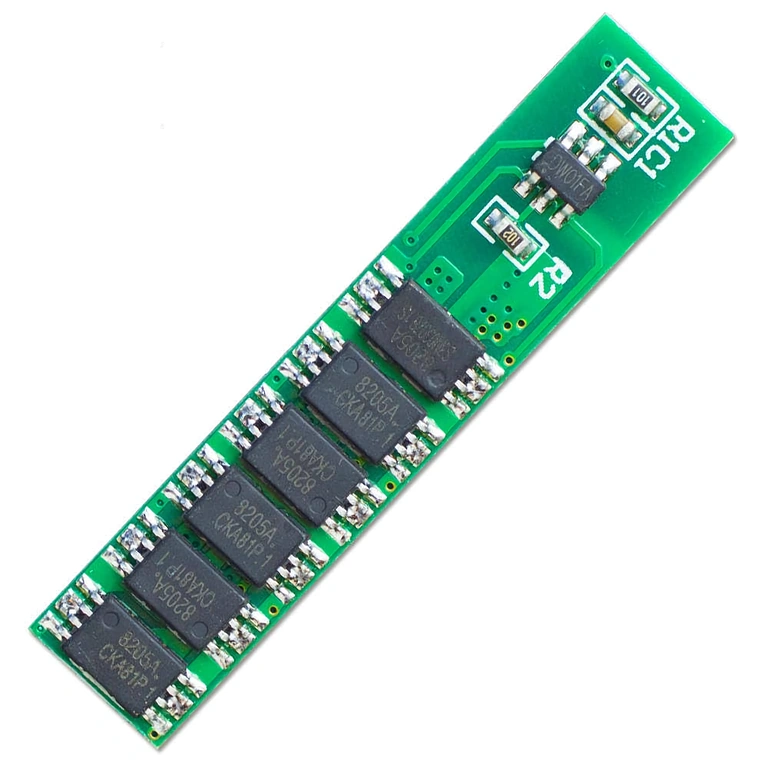

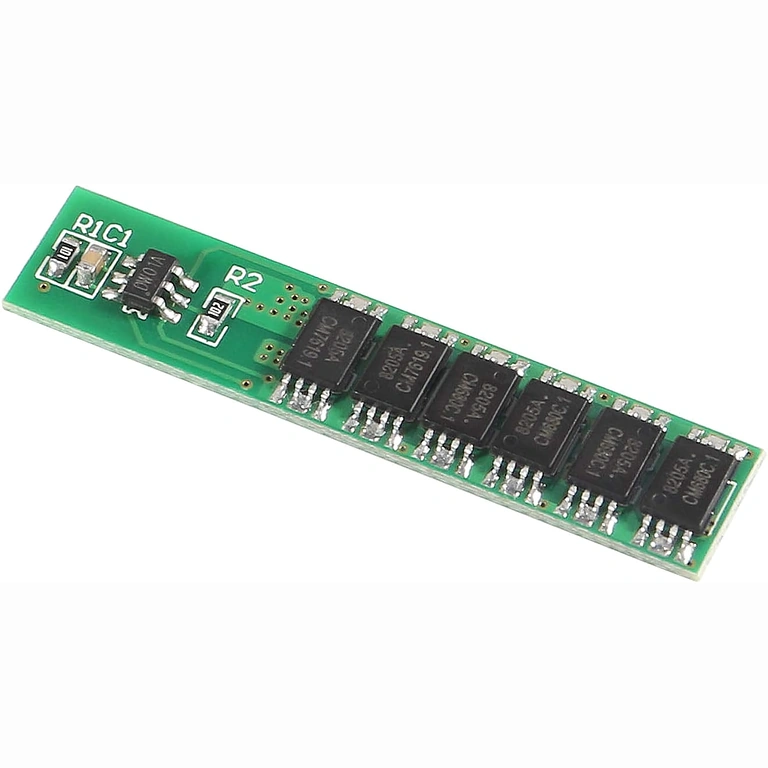

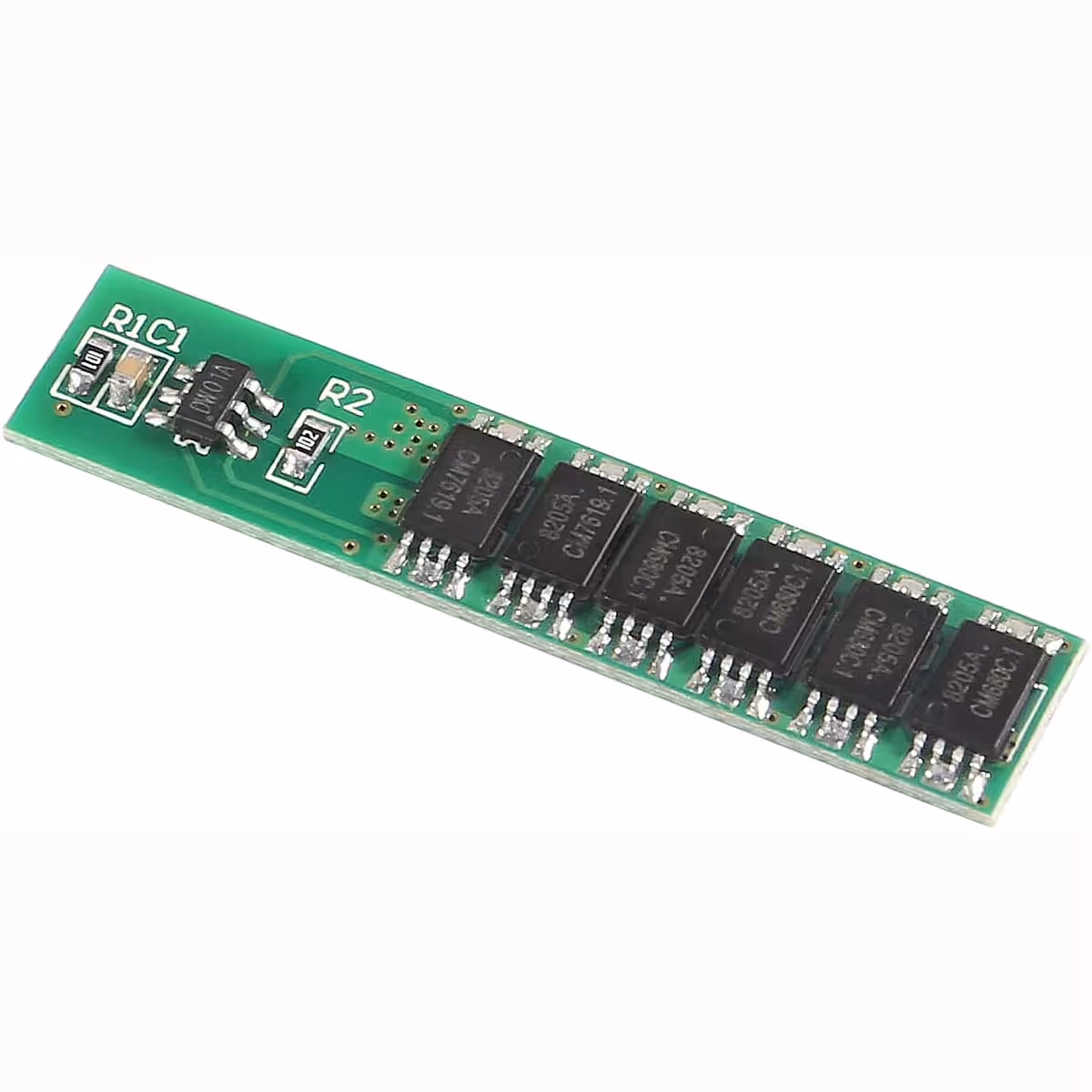

Integreeritud kiip	DW01 + 8205A
Mooduli mõõtmed	35 × 7,6 × 2 mm

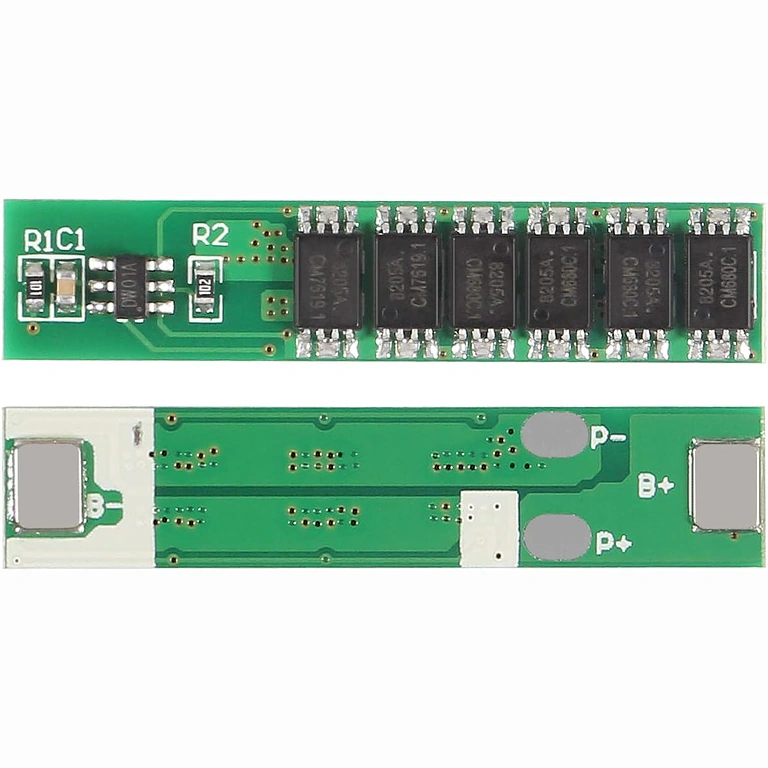

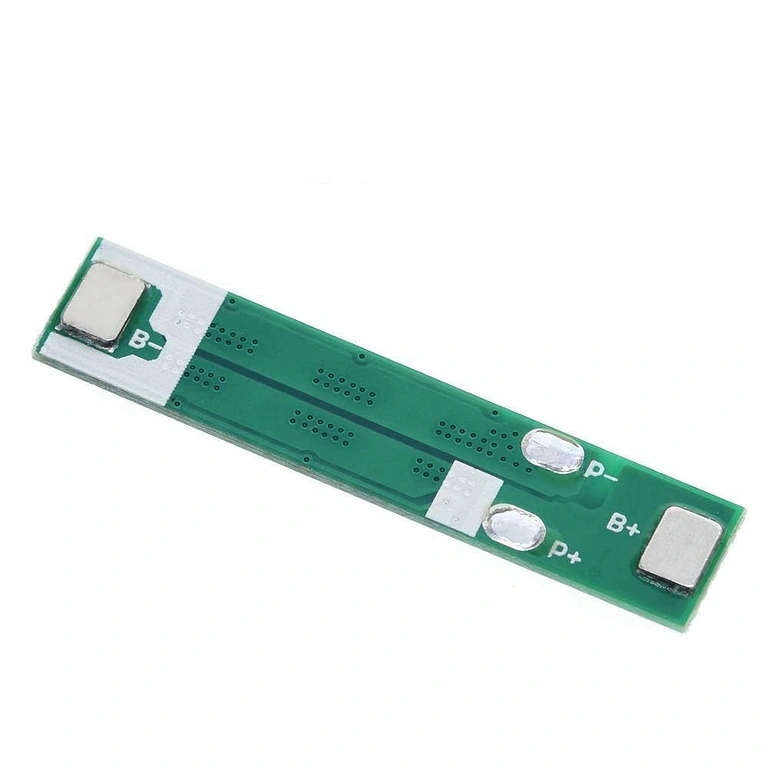

Ühendused	B+ (aku+), B- (aku-), P+ (väljund+), P- (väljund-)
Ühilduvus	18650, 14500, 16340, LiPo 1S
Komplektis	6 moodulit

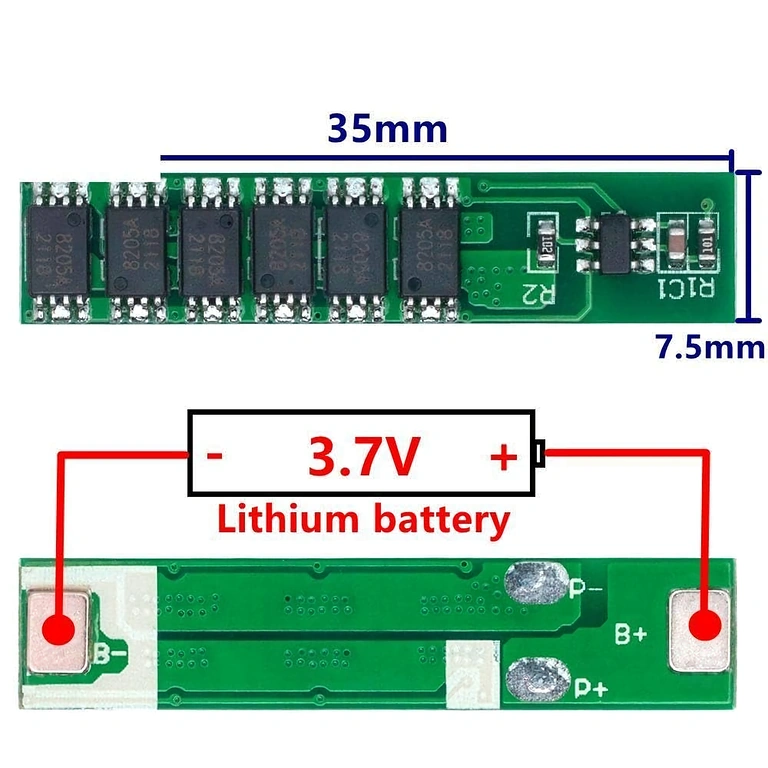

Ühendusjuhised

Ühendage B+ Li-ion või LiPo aku positiivse klemmiga.
Ühendage B- aku negatiivse klemmiga.
Ühendage P+ tarbija või laadija positiivse juhtmega.
Ühendage P- tarbija või laadija negatiivse juhtmega.
Kontrollige polaarsust enne voolu sisselülitamist — valeühendus rikub mooduli jäädavalt.
Ülekuumenemise vältimiseks ärge ületage 10A pidevat koormust.

Komplekti sisu

6 × BMS 1S 18650 3,7V 10A kaitsemoodul (DW01 + 8205A)

Korduma kippuvad küsimused

Kas see sobib kõigi 18650 akudega, ka suure mahutavusega (3000–3500 mAh)?

Jah. Moodul kaitseb kõiki 3,7V nimipingega 1S-konfiguratsioonis akusid, olenemata nende mahutavusest. See sobib suurepäraselt nii 18650, 14500, 16340 kui ka 1S LiPo akudele.

Kas laadimine ja tühjenemine saavad toimuda samaaegselt?

Moodulil on ühine port (P+/P-) mõlema toimingu jaoks. Me ei soovita laadijat ja tarbijat korraga ühendada ilma täiendava eralduslülituseta, kuna see võib kaitsefunktsioonide tööd häirida.

Kuidas moodulit pärast lühisekaitse rakendumist lähtestada?

Kõrvaldage lühise põhjus ja ühendage seejärel laadija või eemaldage ja ühendage aku uuesti. Moodul taastab automaatselt normaalse töörežiimi.

Kas 8–9A koormuse juures on vaja jahutusradiaatorit?

Kuni 10A voolutugevusel ja normaalse ventilatsiooni korral pole radiaator vajalik. Kui kasutate moodulit piirväärtuste lähedal suletud korpuses, tagage komponentidele piisav õhuringlus.
