1-kanaliline releemoodul optoisolaatoriga – juhi 220V seadmeid turvaliselt Arduino või Raspberry Pi abil

Soovid juhtida 220V pumpa, valgustit või mootorit otse GPIO viigust? Ilma galvaanilise eralduseta võib vähimgi pingepiik su mikrokontrolleri hetkega läbi põletada. Need optoisolaatoriga releemoodulid loovad elektrilise barjääri juhtloogika ja jõuahela vahele — ükskõik mis 220V ahelas ka ei juhtuks, jäävad sinu kontrolleri viigud terveks.

Märkus: Tellimuse vormistamisel vali sobiv pingeversioon — 5V või 12V releemoodul. Komplekt sisaldab 4 valitud versiooniga moodulit.

Miks valida just see komplekt? (Peamised eelised):

Galvaaniline eraldus optoisolaatoriga — juht- ja jõuahel on täielikult eraldatud; lühis koormusahelas ei jõua kunagi GPIO või digitaalsete viikideni.
Džempriga valitav High/Low trigger — muuda aktiveerimisloogikat 5 sekundiga, ilma et peaksid ühendusi või lähtekoodi muutma.
Rikkeohutu disain — kui Trigger-liin peaks kogemata katkema, jääb relee vaikimisi asendisse; väldib koormuse soovimatut sisselülitumist.
10A kontaktid reaalseteks koormusteks — toetab AC 250V/10A ja DC 30V/10A; piisav valgustite, pumpade, ventilaatorite ja väiksemate kodumasinate mootorite juhtimiseks.
Ühildub kõigi populaarsete platvormidega — Arduino, Raspberry Pi, ESP32, ARM, PIC, AVR, CNC — kui seadmel on digitaalne viik, siis see moodul töötab.
Eelpaigaldatud kruviklemmid — ühenda NC, C, NO, Coil+ ja Coil- otse, ilma jootmise või lisadapteriteta.
4-osaline komplekt — ideaalne mitme kanaliga projektide jaoks või varuosadeks süsteemides, kus töökindlus on esmatähtis.

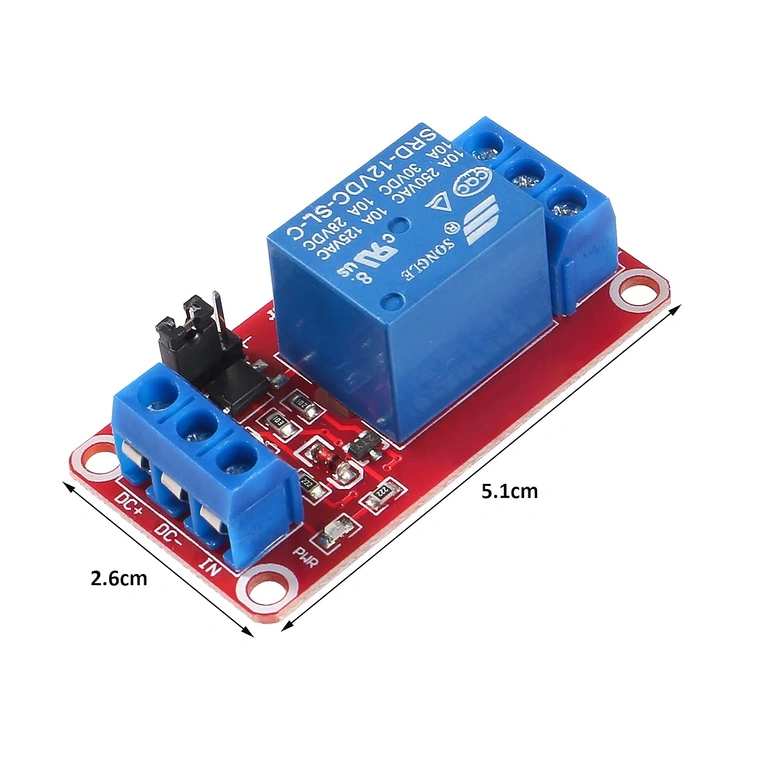

Detailid ja jõudlus

Iga mooduli optoisolaator eraldab juhtimisahela täielikult jõuahelast — voolutarve Trigger-liinil on vaid ~5 mA (5V mudelil), mis sobib suurepäraselt tänapäevaste mikrokontrollerite loogikatasemetega ilma lisatakistiteta. Relee mähis saab toite eraldi 5V DC või 12V DC pealt, sõltuvalt valitud versioonist, ning kontaktid lülitavad kuni AC 250V / 10A koormusi. 5V versioon integreerub otse USB-toitel või standardsete 5V allikatega projektidesse, samas kui 12V versioon sobib ideaalselt autoelektroonikasse, juhtpaneelidesse ja 12V akutoitel süsteemidesse.

Parameeter	Väärtus / Detail
Mähise toitepinge	5V DC või 12V DC (vastavalt valikule)
Kontaktide max koormus	AC 250V / 10A, DC 30V / 10A
Isolatsiooni tüüp	Optoisolaator
Trigger-liini vool	≈5 mA (5V mudel)

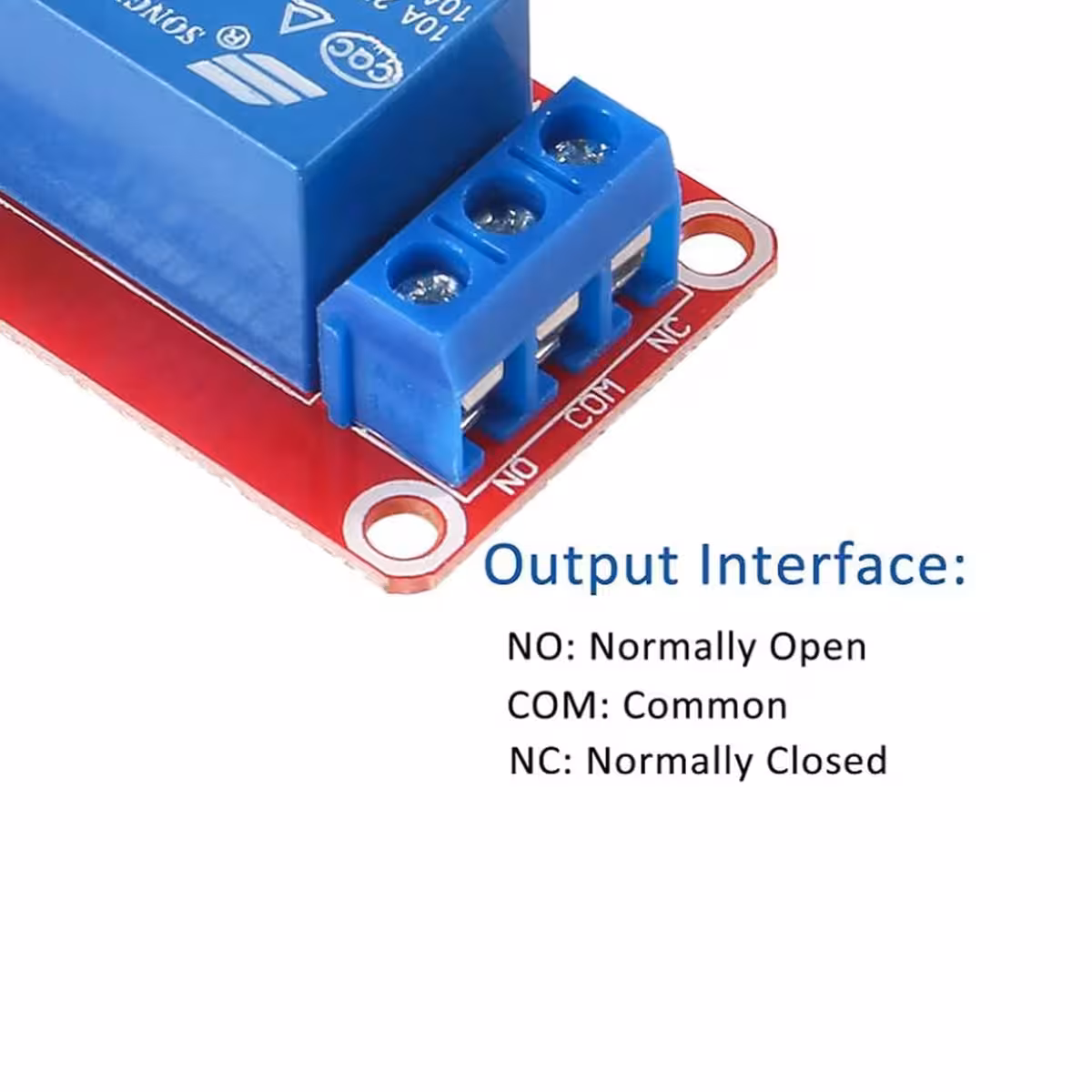

Kontaktide tüüp	NC (suletud) / C (ühine) / NO (avatud)

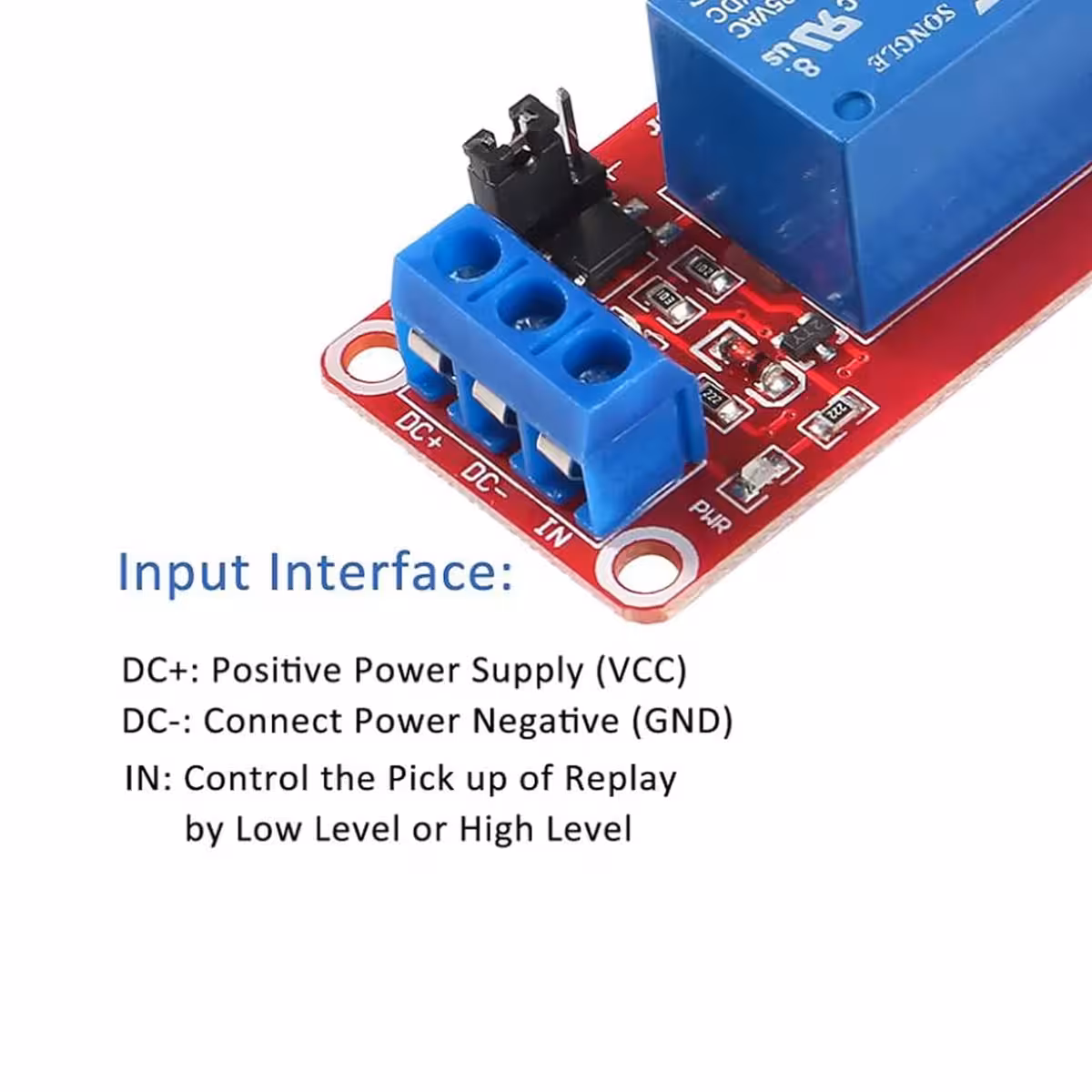

Mooduli sisendid	Coil +, Coil –, Trigger
Triggeri valik	Džempriga High-Level / Low-Level
Ühilduvus	Arduino, Raspberry Pi, ESP32, ARM, PIC, AVR, MCU, CNC
Moodulite arv komplektis	4 tk
Mooduli tüüp	1-kanaliline releemoodul

Programmeerimine ja kasutamine

Ühenda Coil + ja Coil – vastava toiteallikaga (5V või 12V DC).
Ühenda Trigger-viik mikrokontrolleri digitaalse väljundviiguga (GPIO, Arduino digitaalviik jne).
Seadista džempriga soovitud režiim: High-Level Trigger (relee lülitub HIGH signaaliga) või Low-Level Trigger (relee lülitub LOW signaaliga).

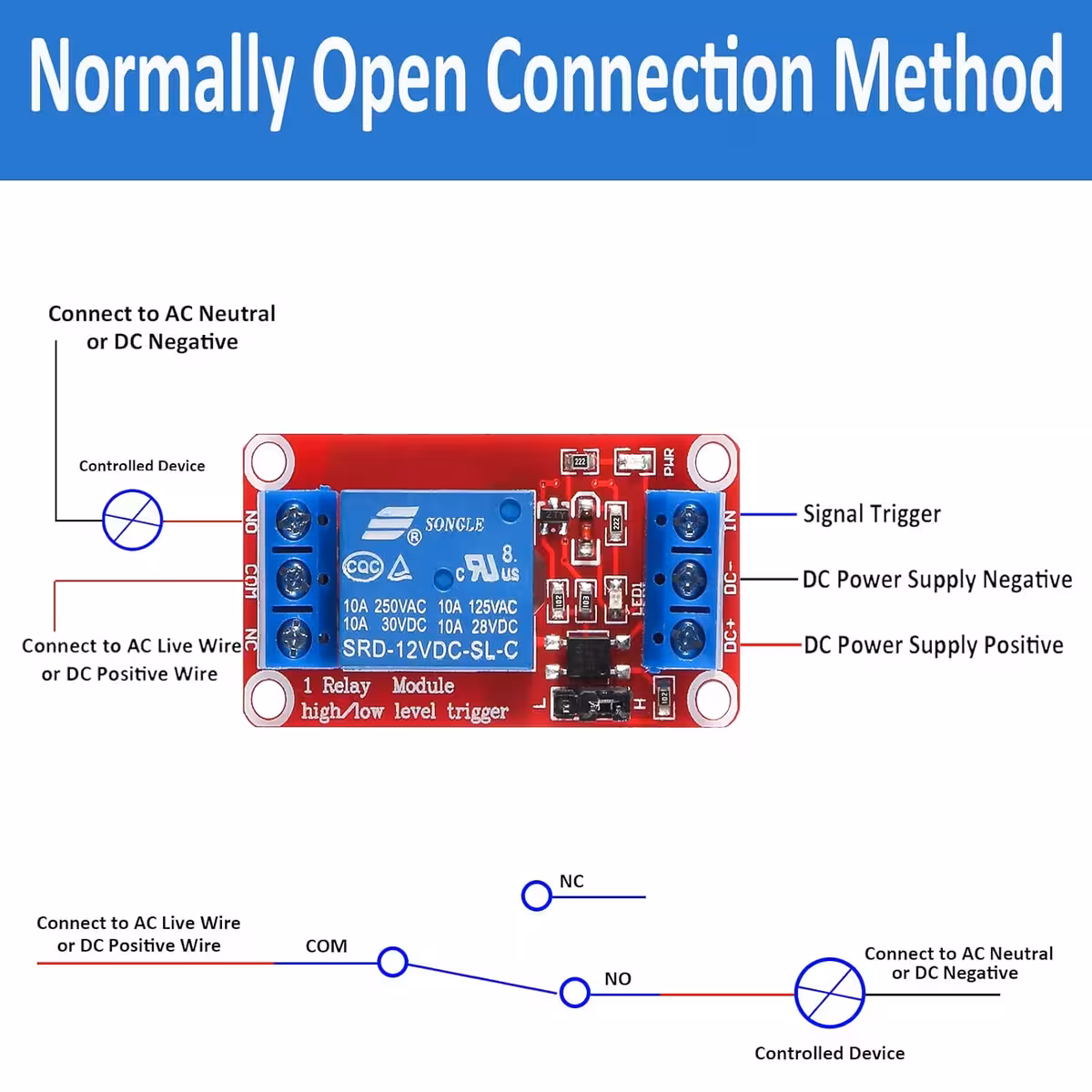

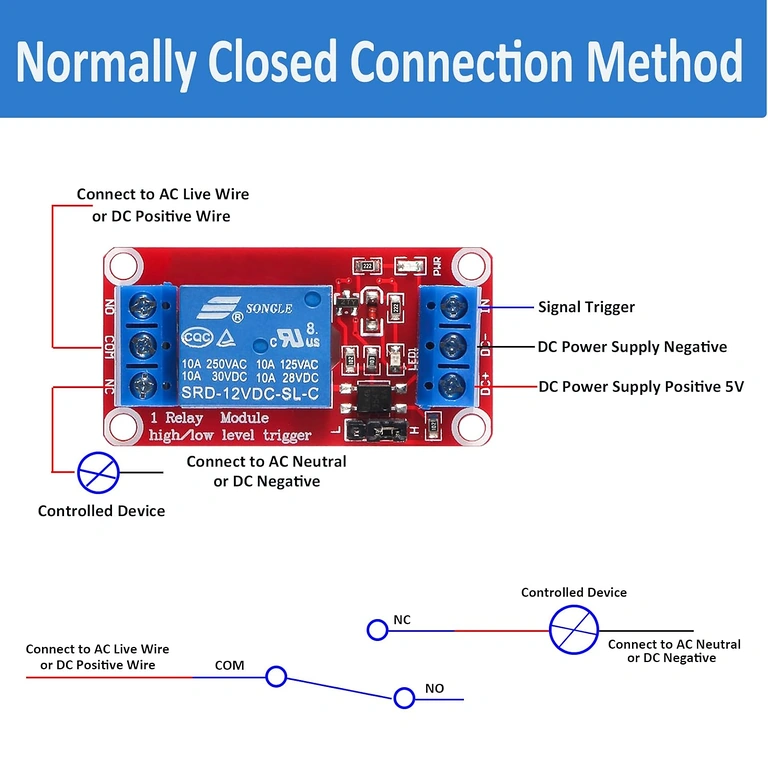

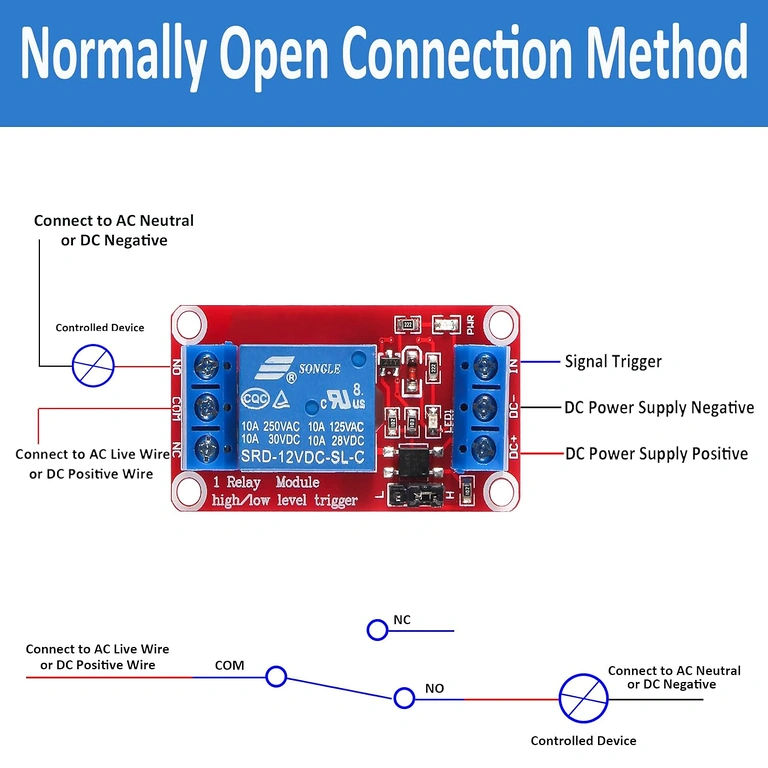

Ühenda koormus NC/C (tavaliselt suletud) või NO/C (tavaliselt avatud) klemmidega, sõltuvalt rakenduse loogikast.
Saada digitaalne käsk koodist (nt digitalWrite(pin, HIGH) Arduino IDE-s), et releed aktiveerida või deaktiveerida.

Pakendi sisu

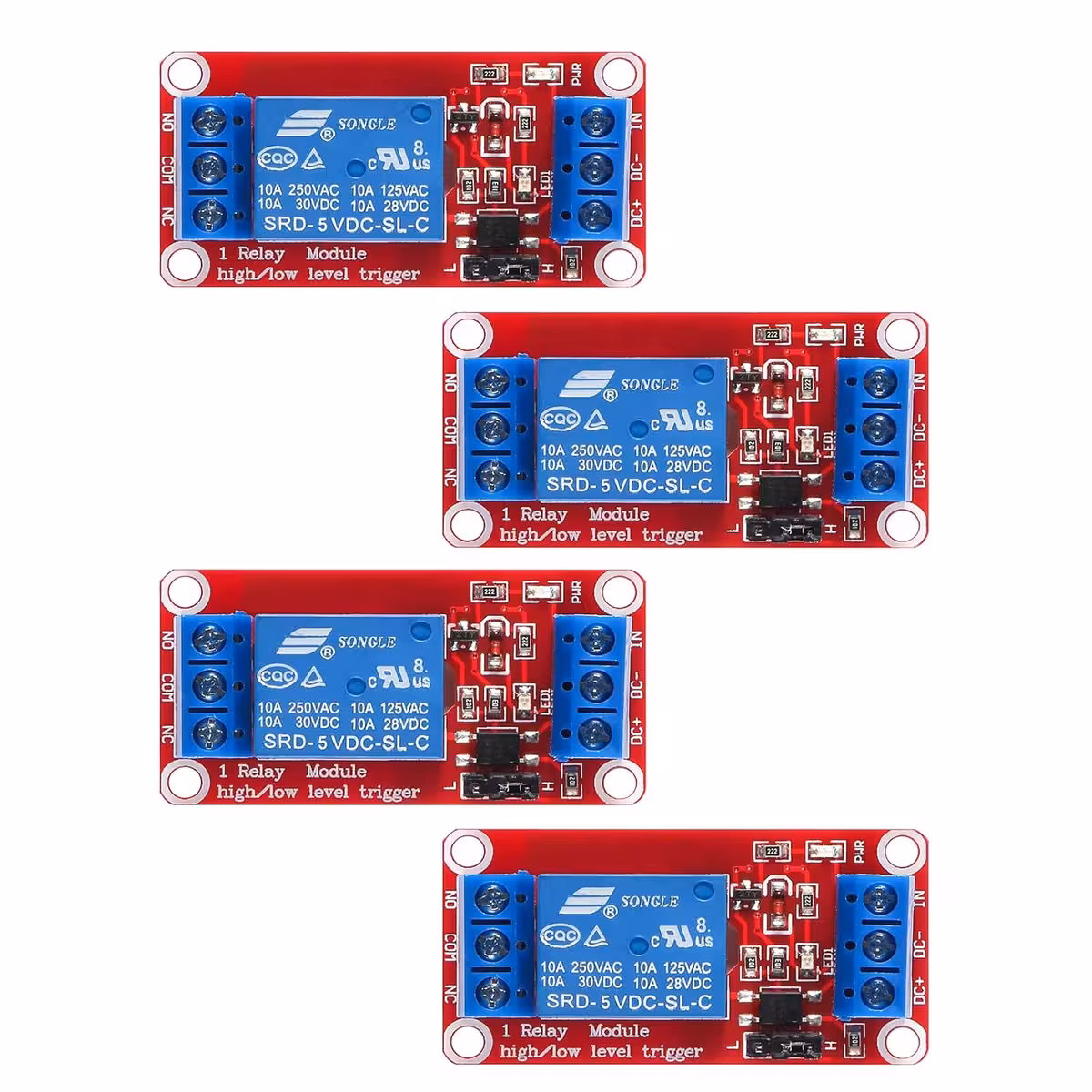

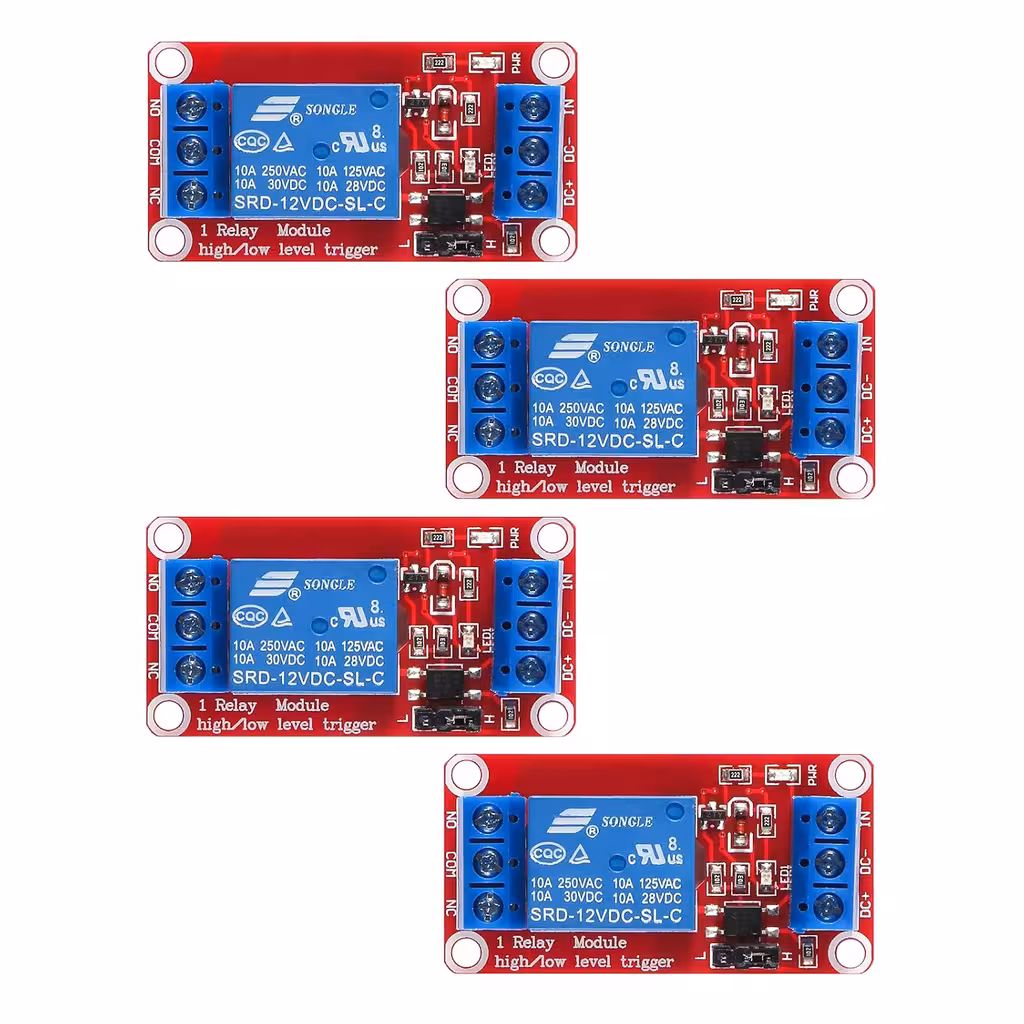

4 × 1-kanaliline releemoodul (5V või 12V — vastavalt tellimusele)
Eelpaigaldatud kruviklemmid igal moodulil

Korduma kippuvad küsimused

Kas see töötab 3.3V Trigger-signaaliga (nt Raspberry Pi, ESP32)?

Paljudel juhtudel jah, optoisolaator aktsepteerib ka 3.3V Trigger-signaali. Garanteeritud töökindluse tagamiseks kasuta 3.3V→5V loogikataseme muundurit või kontrolli optoisolaatori andmelehelt minimaalset lävipinget. Mähise toide peab jääma 5V või 12V peale, sõltumata loogikapingest.

Mis on praktiline vahe High-Level ja Low-Level Triggeri vahel?

High-Level Trigger puhul aktiveerub relee, kui Trigger-viik saab HIGH signaali. Low-Level Trigger puhul aktiveerub see LOW (GND) signaaliga. Käitumist saad muuta džemprit liigutades — ilma juhtmeid või koodi muutmata.

Kas saan juhtida 220V seadmeid, näiteks valgustit või aia pumpa?

Jah. Kontaktid toetavad AC 250V / 10A, mis on piisav enamiku koduste seadmete jaoks. Veendu, et koormus ei ületaks 10A ja järgi elektriohutusnõudeid, kui töötad võrgupingega.

Kas saan kõiki 4 moodulit juhtida ühe Arduino abil?

Jah. Iga moodul vajab Triggeri jaoks vaid ühte digitaalset viiku. Arduino Uno-l on 14 digitaalviiku, seega saad kõiki 4 moodulit iseseisvalt juhtida ja vabu viike jääb veel ülegi.
