Digitaalne kolmefaasiline ampermeeter 1–100A: reaalajas ülevaade kõigist kolmest faasist otse elektrijaotuskilbis
Kolmefaasilise süsteemi puhul on koormuse tasakaalustamatus sageli esimene märk probleemidest — selle tuvastamiseks on vaja õiget mõõteriista. See 1–100A digitaalne ampermeeter näitab sulle reaalajas iga faasi koormust, ilma et peaksid midagi käsitsi arvutama või keerulisi menüüsid sirvima. Seade kinnitub mugavalt DIN-liistule ja on koheselt kasutusvalmis.
Märkus: Seade on mõeldud kasutamiseks ainult vahelduvvoolu (AC) kolmefaasilistes võrkudes. Enne paigaldamist veendu seadme sobivuses oma elektrisüsteemiga.
Miks valida just see mudel? (Peamised eelised):

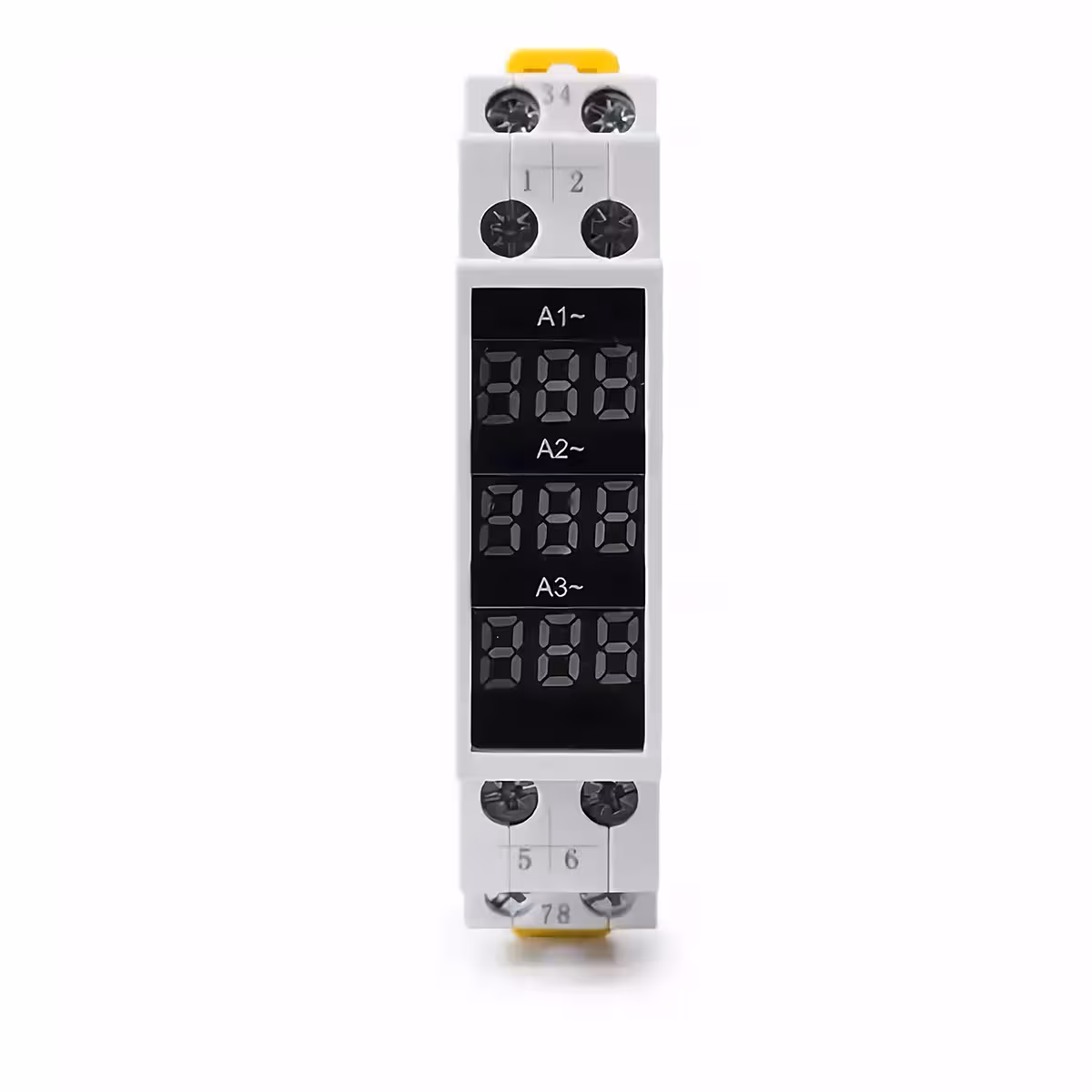

- Samaaegne näit kõigil kolmel faasil — 3 sõltumatut LED-ekraani (L1, L2 ja L3); näed kogu infot ühe pilguga, ilma käsitsi lülitamata

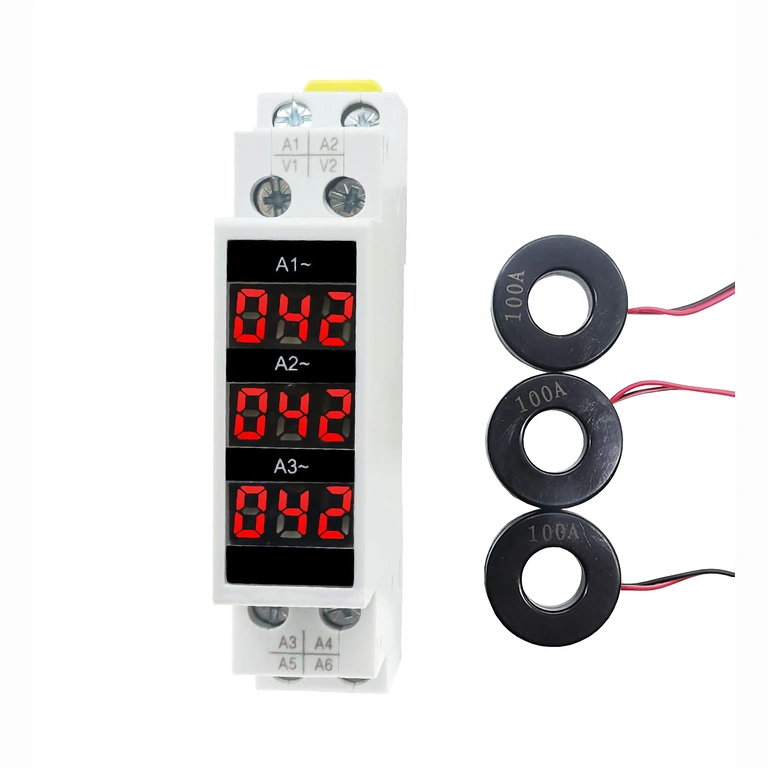

- Mõõtevahemik 1–100A ilma välise voolutrafota — otseühendus faasijuhtmetega, kui voolutugevus jääb alla 100A
- Täpsusklass 1.0 — maksimaalne viga vaid 1%, mis on piisav täpne energiatarbimise jälgimiseks ja anomaaliate tuvastamiseks
- Tööpinge AC 80–500V — sobib standardsetesse 230/400V võrkudesse ja ka tööstuslikesse konfiguratsioonidesse

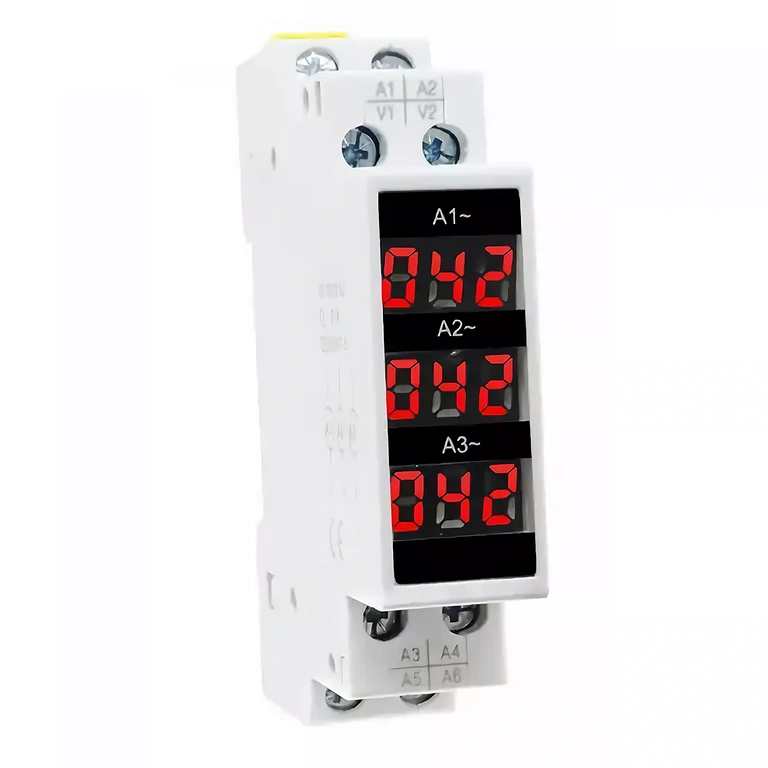

- Lihtne paigaldus DIN-liistule (35mm) — paigaldatav ilma eririistadeta, võtab kilbis vähe ruumi
- Töötemperatuur -20°C kuni +70°C — stabiilne töö ka nõudlikes tingimustes, kus temperatuur võib kõikuda

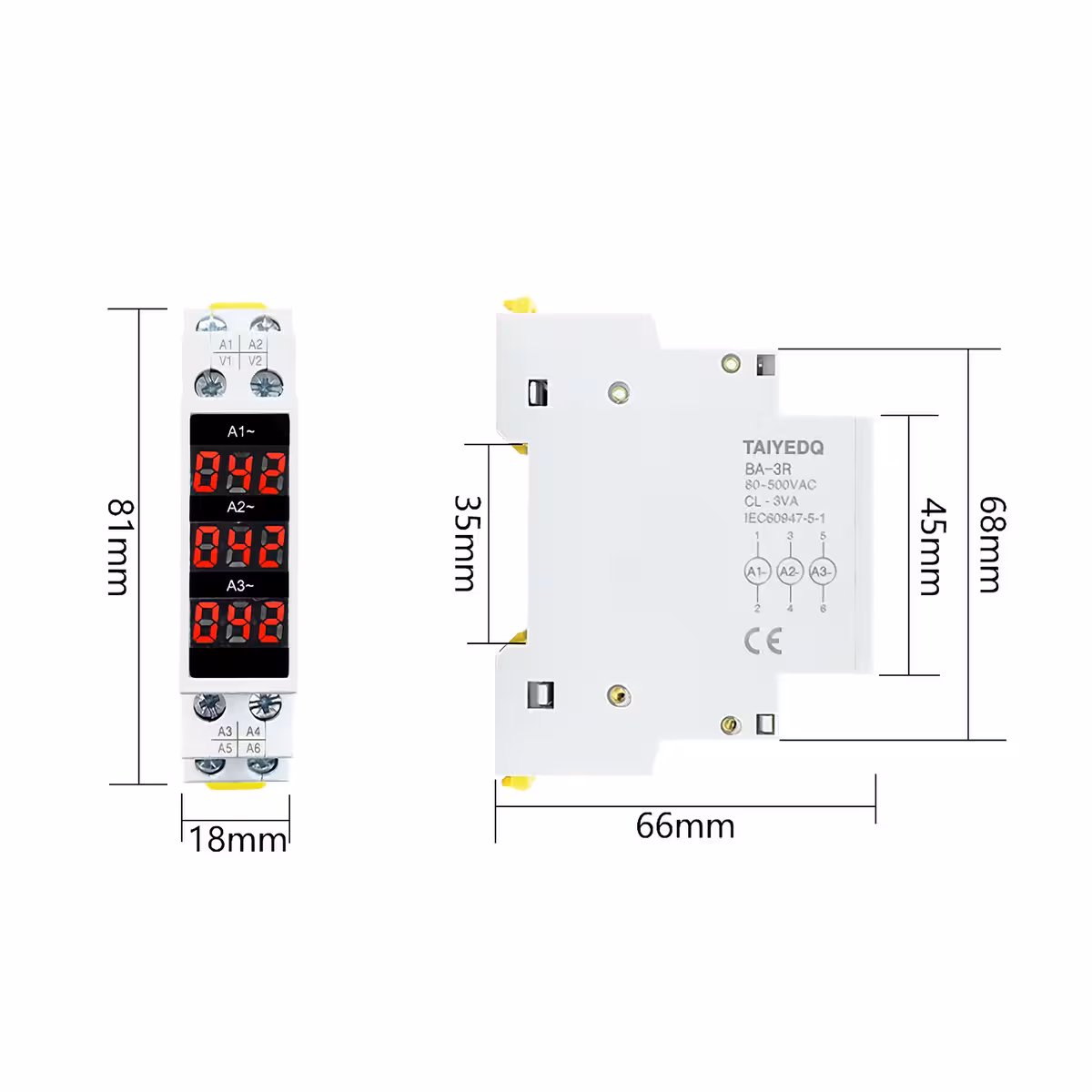

- Kompaktne disain: 81 × 18 × 66 mm — võtab liistul vaid 18mm ruumi, jättes piisavalt ruumi teistele seadmetele
Tehnilised andmed ja jõudlus
Seade mõõdab samaaegselt voolutugevust 3L+3N konfiguratsioonis, aidates kiiresti tuvastada koormuse ebaühtlust, kus üks faas on teistest märgatavalt suurema koormuse all. Täpsusklass 1.0 tagab usaldusväärsed andmed, millele saad oma otsustes tugineda.
Nimisagedus 50/60Hz tagab täieliku ühilduvuse Eesti ja Euroopa elektrivõrkudega. Kõrge eredusega LED-ekraanid on selgelt loetavad ka hämarates tehnilistes ruumides.
| Parameeter | Väärtus / Kirjeldus |
|---|---|
| Ekraani tüüp | Digitaalne, 3 sõltumatut LED-i (üks faasi kohta) |
| Voolu mõõtevahemik | 1 – 100A (AC) |
| Nimipinge | AC 80 – 500V |
| Täpsus | Klass 1.0 |
| Nimisagedus | 50 / 60 Hz |
| Töötemperatuur | -20°C ~ +70°C |
| Kaitseaste | IP20 |
| Mõõdud (P × L × K) | 81 mm × 18 mm × 66 mm |
| Terminali tüüp | 3 faasi (3L + 3N) |
| Paigaldusviis | DIN-liist 35mm |
Paigaldus- ja kasutusjuhend
- Kontroll enne paigaldust: Veendu, et võrgu pinge jääb vahemikku 80–500V ja ühegi faasi maksimaalne voolutugevus ei ületa 100A.
- Paigaldus DIN-liistule: Kinnita ampermeeter 35mm DIN-liistule elektrijaotuskilbis – tööriistu pole vaja.

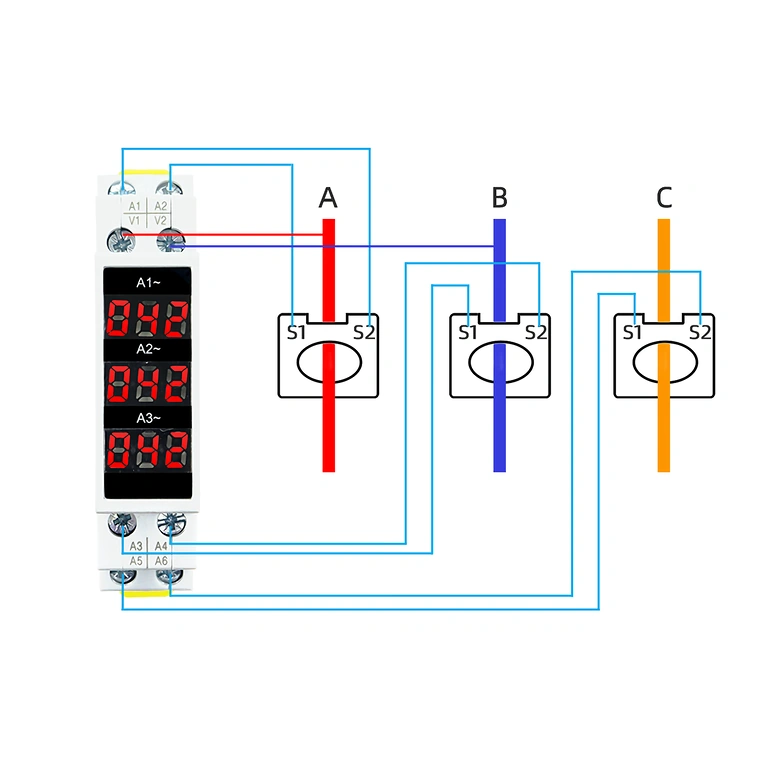

- Ühendamine: Ühenda faasijuhtmed L1, L2, L3 ja nulljuhe N vastavalt korpusel olevale skeemile.
- Käivitamine: Lülita pinge sisse ja kontrolli, kas kõik kolm LED-ekraani kuvavad stabiilseid väärtusi.
- Pidev jälgimine: Jälgi näitusid reaalajas. Suur erinevus faaside vahel võib viidata koormuse ebaühtlusele või rikele süsteemis.
Komplekti sisu
- 1 × Digitaalne kolmefaasiline ampermeeter (1–100A, AC 80–500V, DIN-liistule 35mm)
Korduma kippuvad küsimused
Kas seda saab kasutada ühefaasilises võrgus?
Ei. Seade on mõeldud eranditult kolmefaasilistele süsteemidele (3 faasi ja null). Ühefaasiliste süsteemide jaoks on vaja ühe kanaliga ampermeetrit.
Kas ühendamiseks on vaja voolutrafot (CT)?
Ei, kui voolutugevus faasi kohta ei ületa 100A. Ühendamine toimub otse faasijuhtmetega ilma lisatarvikuteta.
Kas seade kuvab kõigi kolme faasi näidud korraga?
Jah. Kolm LED-ekraani on sõltumatud ja näitavad voolutugevust L1, L2 ja L3 faasides samaaegselt — lülitamine pole vajalik.
Kuhu tohib seadet paigaldada? Kas IP20 tähendab veekindlust?
IP20 kaitseb tahkete osakeste eest (suuremad kui 12,5mm), kuid ei paku kaitset vee ega niiskuse eest. Paigalda seade ainult suletud elektrijaotuskilpi kuivas ja kontrollitud keskkonnas.
