Ajarelee programmeeritav 220 V | digitaalne ajamoodul reguleeritava ajaintervalliga

Programmeeritav ajarelee digitaalse taimeri ja kahe LED-ekraaniga, ideaalne automaatikaks ja täpseks ajaintervallide juhtimiseks 220V elektrirakendustes.

Tehnilised andmed:

Põhiomadused:

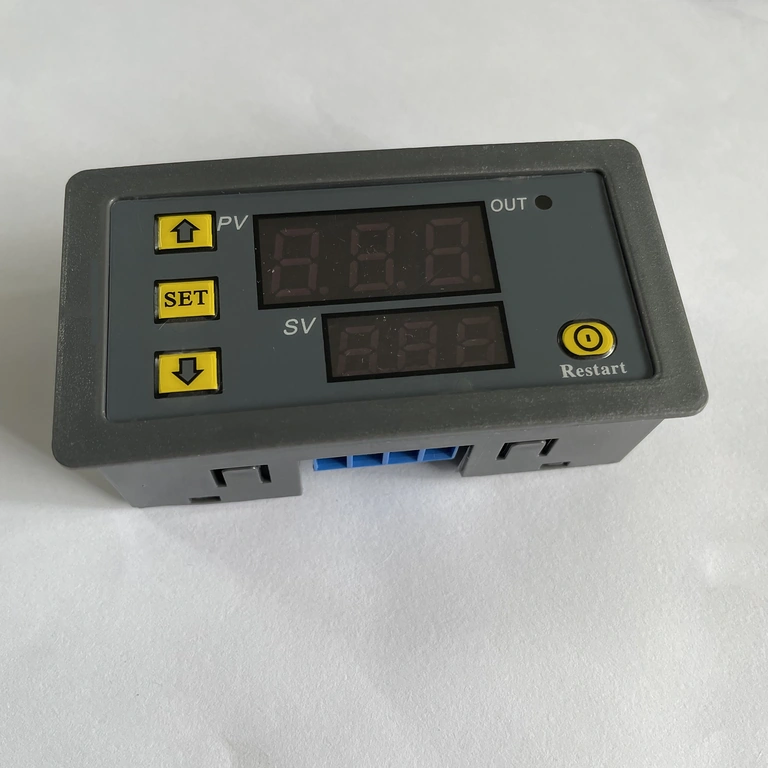

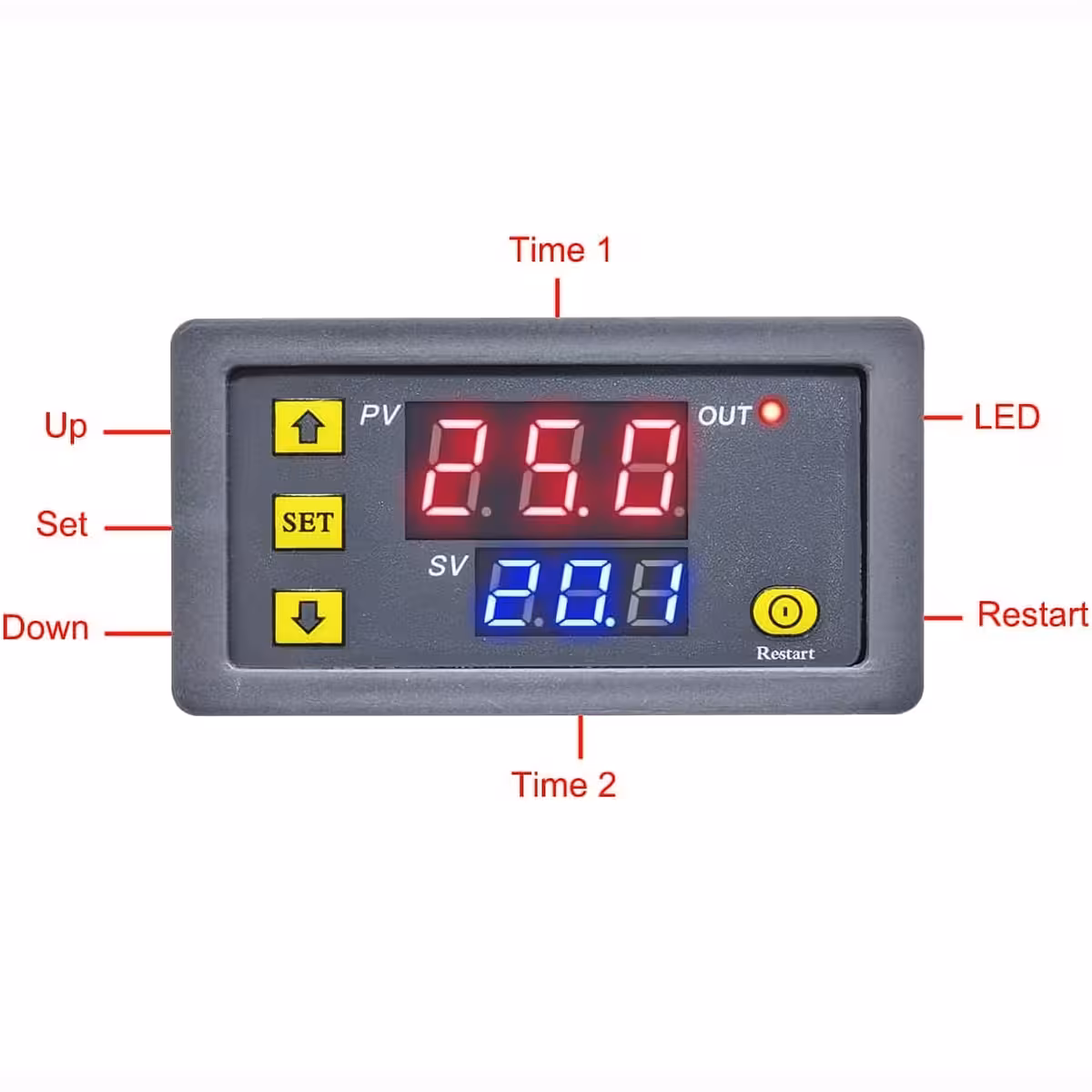

• Kahe LED-ekraaniga, võimaldab seadistada kahte eraldi ajaintervalli: T1 ja T2
• Ajaintervalli lai reguleerimisala: sekundid, minutid või tunnid
• Paindlikud töörežiimid: viivitus (delay), programmeerimine (timing), korduslülitus (loop)
• Salvestab seadistatud väärtused ka toitekatkestuse korral

Levinumad rakendused ja kasutusnäited:

• Pitsaahjud: küpsetustsüklite kestuse juhtimine, toite sisse- ja väljalülitamine määratud intervallide järgi.
• Pelletkeskused: ventilaatori ja põletaja tsüklite automaatjuhtimine tõhusaks kütmise kontrolliks.
• Automaatne valgustus kasvuhoonetes või akvaariumides: sisse- ja väljalülitus määratud intervallides energiasäästuks.
• Tööstusautomaatika: seadmete juhtimine, mis vajavad vahelduvat tööd, nt pumbad, ventilaatorid või jahutussüsteemid.

Saadaval olevad töörežiimid:

• P1-0: pärast T1 viivitust töötab relee
• P1-1: pärast T1 viivitust relee ei tööta
• P1-2: pärast T1 viivitust töötab relee; pärast T2 peatub
• P1-3: pärast T1 viivitust relee ei tööta; pärast T2 töötab
• P1-4: korduvad ON/OFF tsüklid (pärast T1 ON, pärast T2 OFF, kordub)
• P1-5: korduvad OFF/ON tsüklid (pärast T1 OFF, pärast T2 ON, kordub)

Kasutusjuhised:

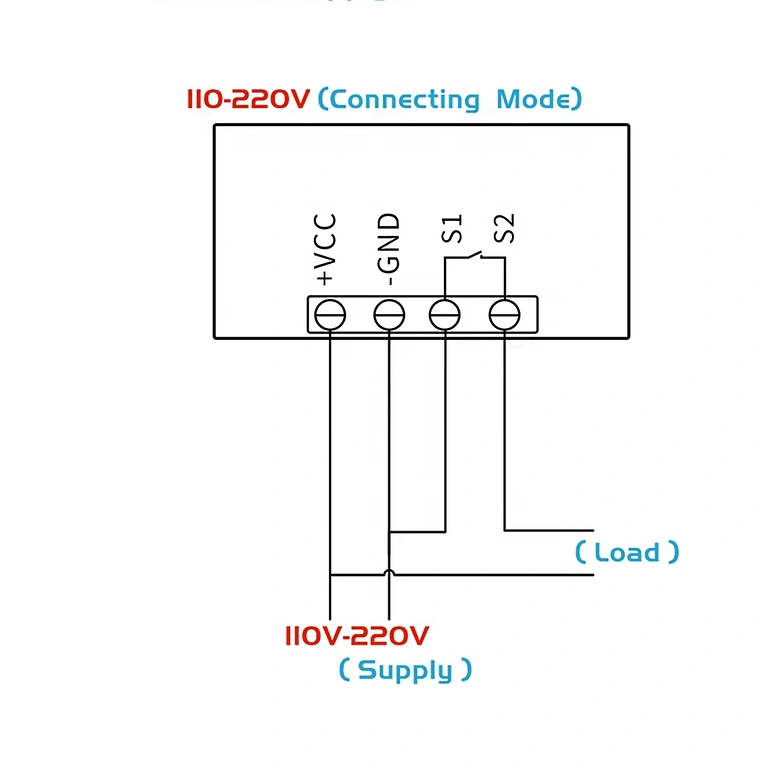

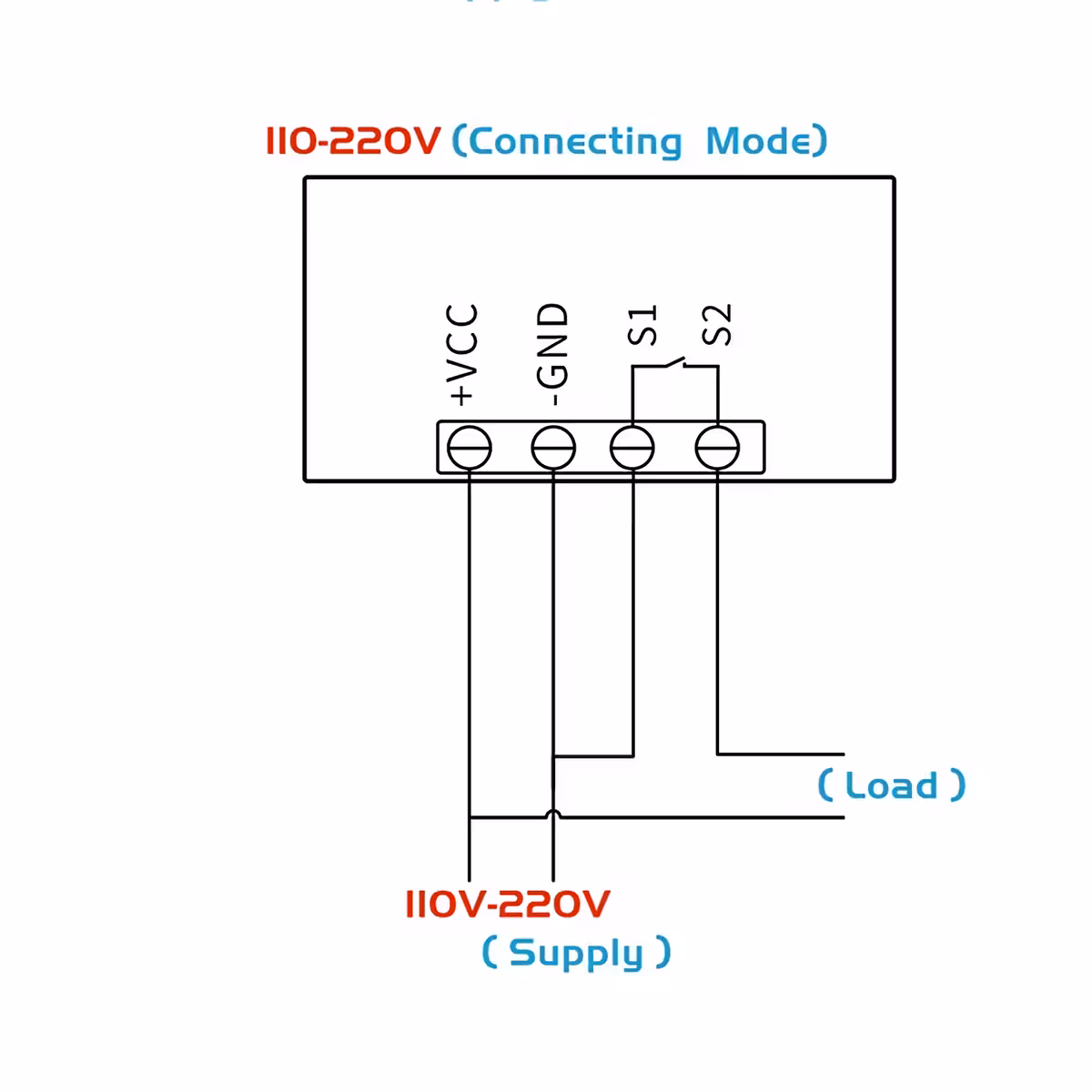

1. Ühendage moodul vastavalt elektriskeemile piltidel.
2. Toitepinge AC 220V. Ekraan näitab vaikimisi T1 aega.

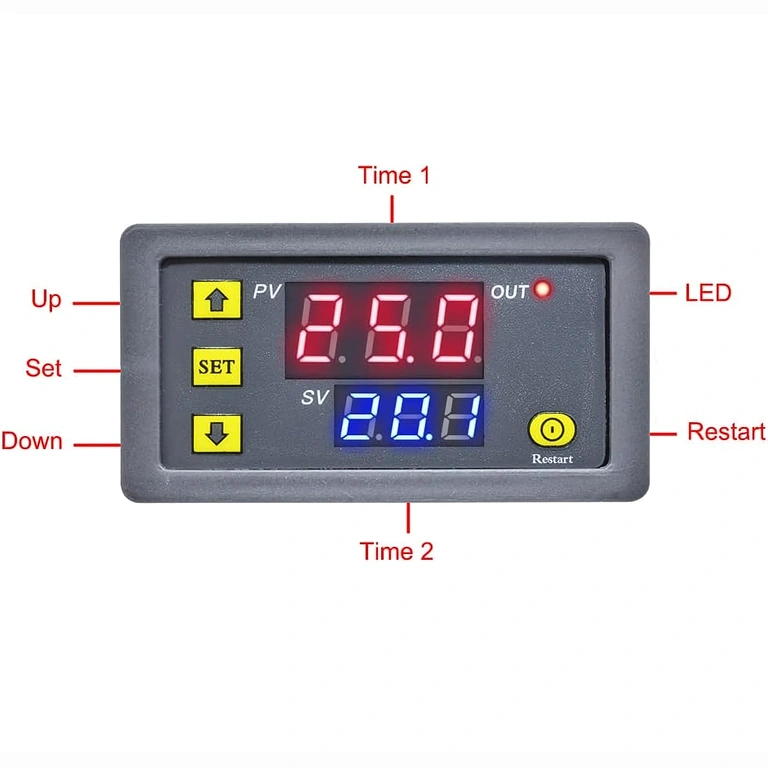

3. Vajutage lühidalt SET nuppu, et siseneda aja seadistamise režiimi. Digitoru vilgub.
4. Kasuta + ja – nuppe soovitud T1 väärtuse seadistamiseks (nt ON kestus).
5. Vajutage SET, et liikuda T2-le (nt OFF kestus) ja seadistage soovitud väärtus.
6. Vajutage SET väärtuste salvestamiseks või oodake automaatset salvestust.
7. Vajutage pikka aega SET, et siseneda parameetrite seadistusmenüüsse.
8. Seadistage P0 ajaühikud:
• P0=0 – sekundid
• P0=1 – minutid
• P0=2 – tunnid
9. Vajutage lühidalt SET, et lülituda P1 ja seadistada töörežiim:
• P1=0 kuni P1=5 (vastavalt ülaltoodud töörežiimide kirjeldusele)
10. Vajutage lühidalt SET, et salvestada ja väljuda seadistusmenüüst.

Näidis seadistus (korduv ON/OFF tsükkel):

Kui soovite, et relee töötaks 30 sekundit ja seejärel oleks 60 sekundit väljalülitatud, korrates seda tsüklit, järgige järgmisi samme:

1. Ühendage moodul ja toitepinge vastavalt juhistele.
2. Seadistage T1 väärtuseks 30 (sekundit) – relee aktiivne kestus.
3. Seadistage T2 väärtuseks 60 (sekundit) – relee väljalülitatud kestus.
4. Seadistage P0 väärtuseks 0 (ühikud sekundites).
5. Seadistage P1 väärtuseks 4 (korduv ON/OFF tsükkel).
6. Salvestage seadistused ja laske moodulil automaatselt selle tsükliga töötada.
