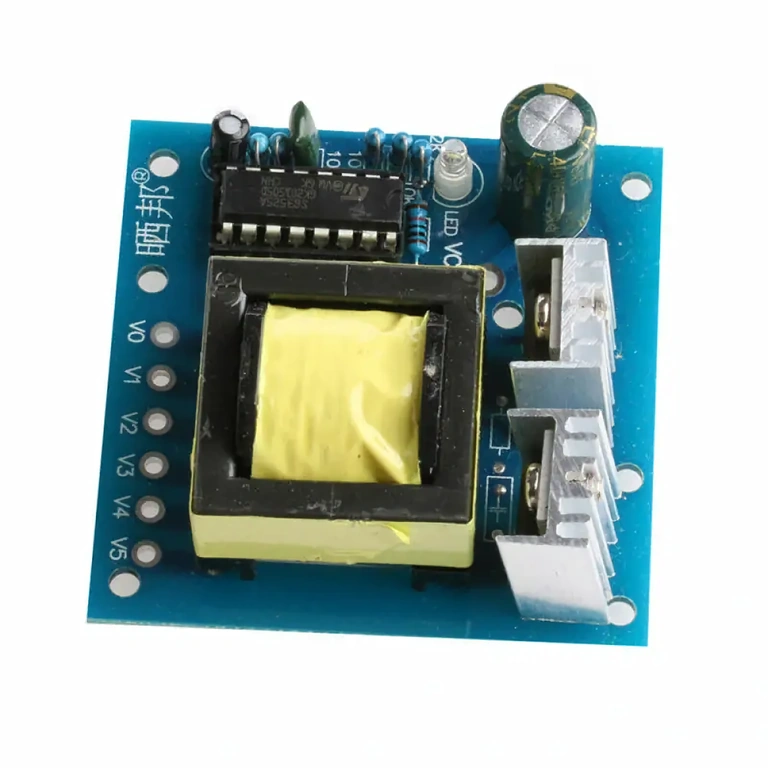

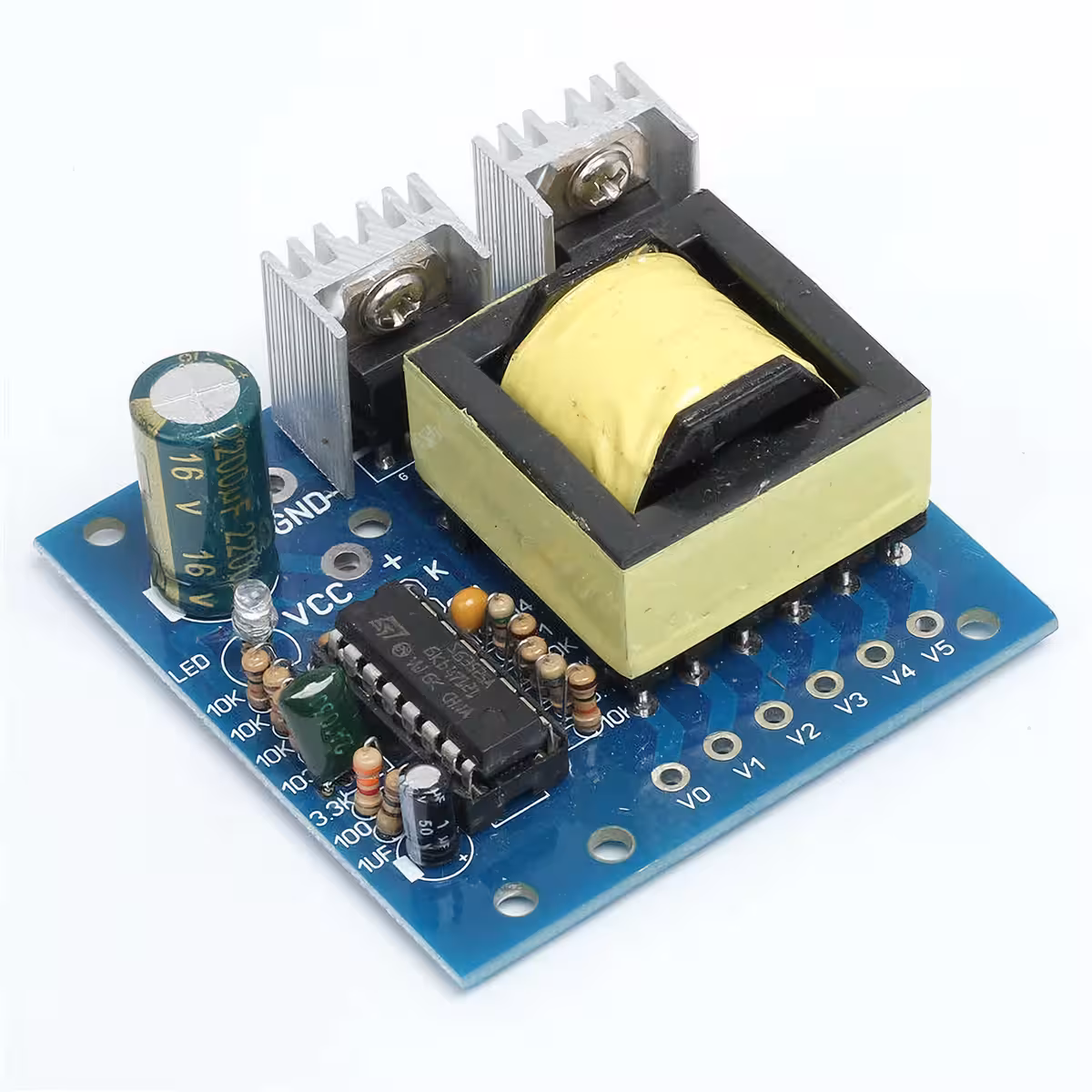

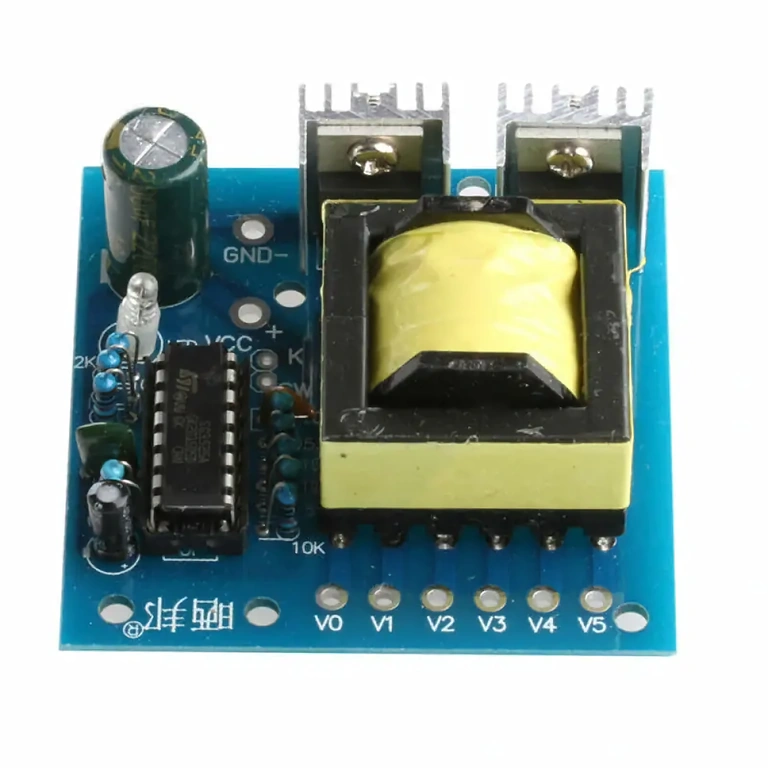

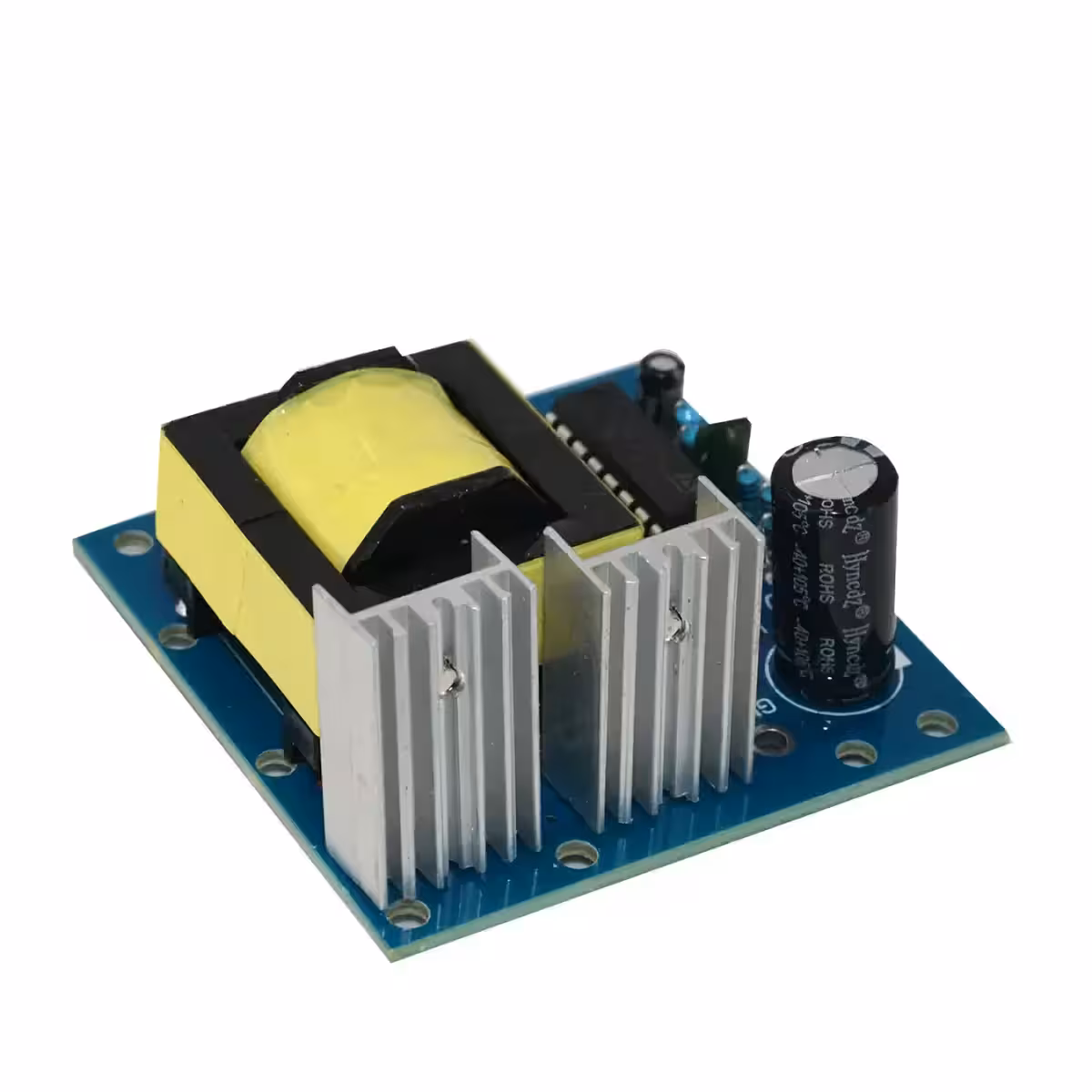

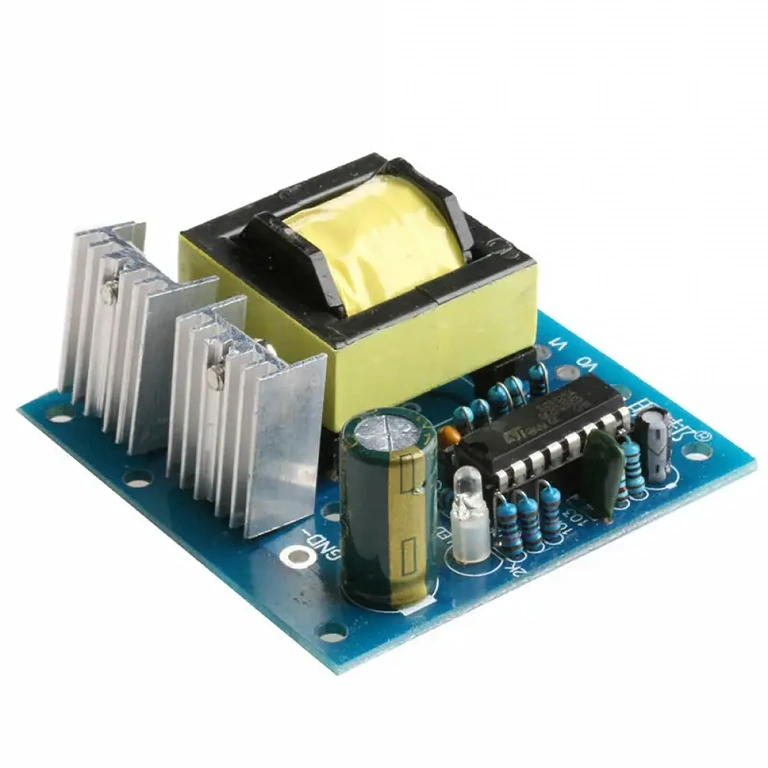

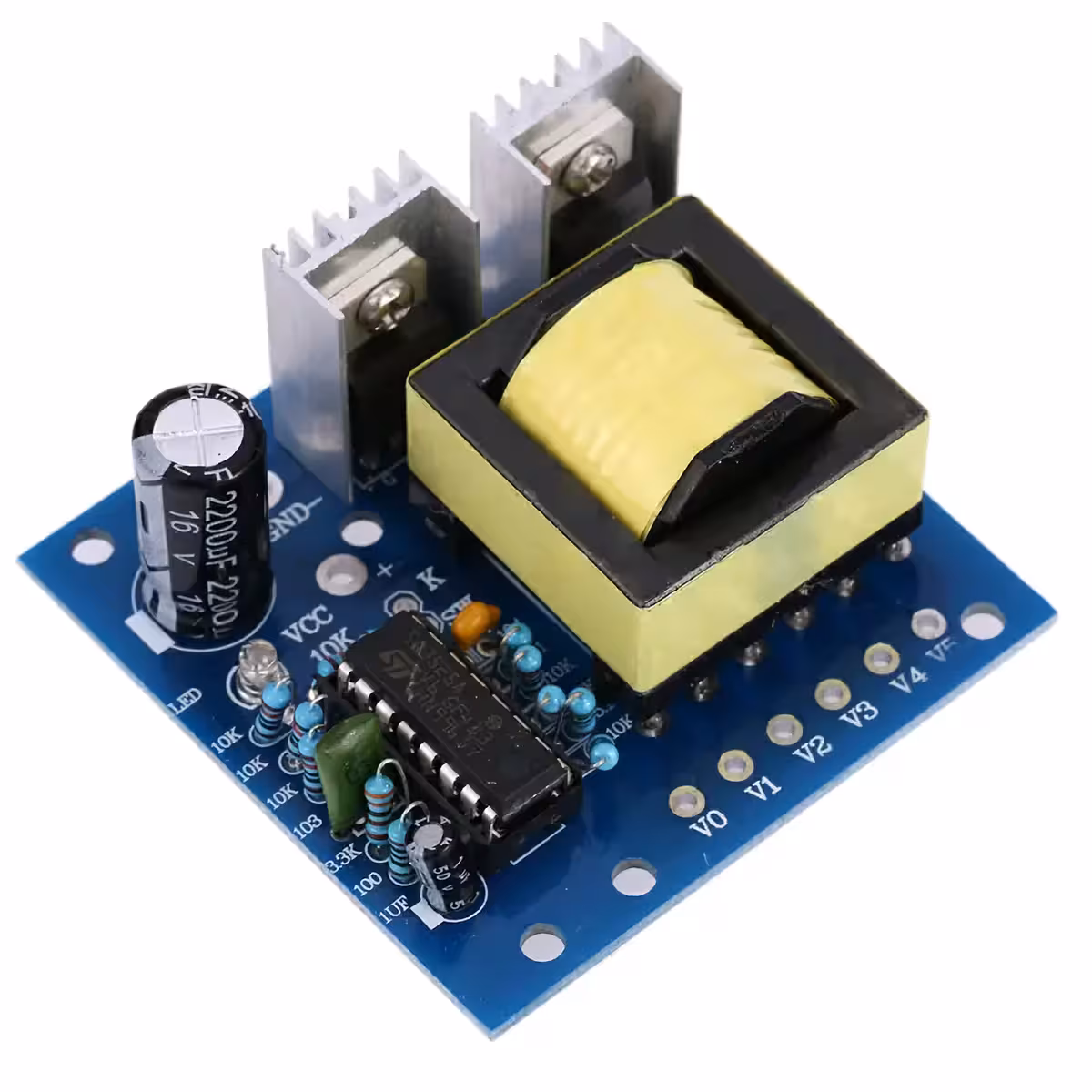

12V–220V 150W inverter-moodul: 9 seadistatavat väljundpinget ühes kompaktses seadmes

Kas vajad oma DIY-projektis vahelduvvoolu, mida saaksid toita otse autoakust või laboratoorsest toiteallikast? See 12V–220V 150W inverter-moodul pakub täpselt seda – ilma keeruliste lisakomponentide või riistvaraliste muudatusteta. Väljundpinge valimine käib mugavalt väljundviikude ümberühendamise teel.

Märkus: Tegemist on neliknurkse siinusega (Square Wave) inverteriga, mitte puhta siinuslainega seadmega. See ei sobi hi-fi helitehnikale, elektrimootoritele ega täppisseadmetele. Tundlikumate rakenduste puhul aitavad 175V–200V seadistused moonutusi osaliselt kompenseerida.

Miks valida just see mudel? (Peamised eelised):

9 valitavat väljundpinget — vahemikus 20V kuni 220V AC. Pinget saab valida V0–V5 viikude ühendamisega ilma lisakomponentideta.
Taskukohane ja kompaktne — mõõdud vaid 5,8 × 5,8 × 2,8 cm, mistõttu mahub see hõlpsalt igasse DIY-korpusesse või autoelektroonika komplekti.
Otseühendus autoakuga — standardne 12V DC sisend, valmis kasutamiseks ilma täiendavate adapteriteta.
150W nimivõimsus — piisav hõõglampidele, kütteelementidele ja lihtsamatele laadijatele.
~20KHz lülitussagedus — jääb väljapoole kuuldavat sagedusvahemikku, tagades vaikse töö ka müratundlikes keskkondades.
Ideaalne kiireks prototüüpimiseks — pinge seadistamine võtab vaid sekundeid vastavalt kaasasolevale ühendusskeemile.

Tehnilised andmed ja jõudlus

Mooduli südamikuks on kõrgsageduslik trafo (~20KHz), mis muundab 12V DC tõhusalt vahelduvvooluks, säilitades seejuures klassikalistest 50Hz inverteritest tunduvalt väiksemad mõõtmed. Väljundpinget saab valida V0, V2, V3, V4, V5 viikude kombineerimisel – iga paar annab erineva pinge vahemikus 20V kuni 220V AC.

Oluline märkus kasutajale: tavalised digitaalsed multimeetrid võivad kõrge lülitussageduse tõttu näidata ebatäpseid tulemusi. Täpseks mõõtmiseks soovitame kasutada analoogmõõteriista, mis annab stabiilse ja õige näidu.

Parameeter	Väärtus / Kirjeldus
Sisendpinge	12V DC
Nimivõimsus	150W
Väljundsignaali tüüp	Neliknurkne siinus (Square Wave)
Lülitussagedus	~20KHz
Saadaolevad väljundpinged	20V / 28V / 45V / 62V / 90V / 110V / 175V / 200V / 220V AC

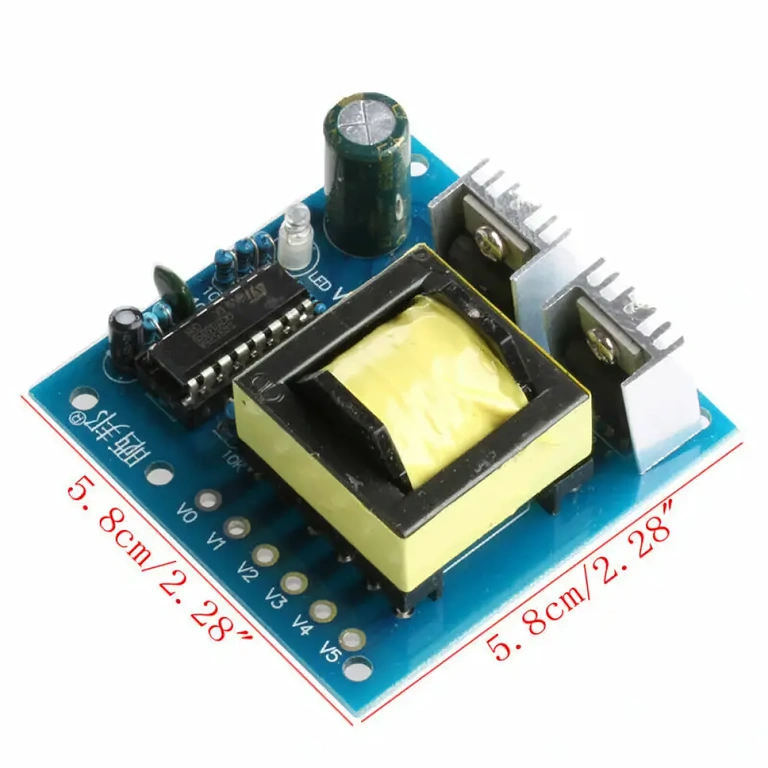

Mõõdud	5,8 × 5,8 × 2,8 cm
Soovituslikud rakendused	DIY-projektid, hõõglambid, lihtsad laadijad, takistuslikud koormused
Mittesoovituslikud rakendused	Elektrimootorid, hi-fi helitehnika, täppisseadmed

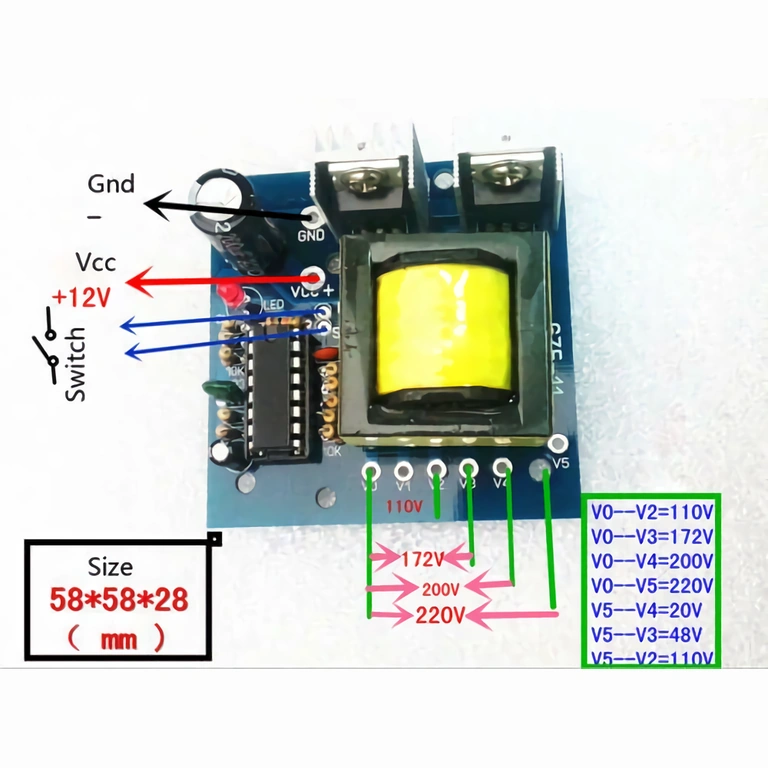

Kasutus- ja ühendusjuhend

Ühenda 12V DC toide mooduli sisendviikudega – järgi PCB-le märgitud polaarsust.
Tuvasta väljundviigud V0, V2, V3, V4, V5 vastavalt moodulil olevatele tähistele.
Vali soovitud pinge, ühendades vastava viikude paari:
- V0 – V2: 110V AC
- V0 – V3: 175V AC
- V0 – V4: 200V AC
- V0 – V5: 220V AC
- V5 – V4: 20V AC
- V5 – V3: 45V AC
- V5 – V2: 110V AC
- V4 – V3: 28V AC
- V4 – V2: 90V AC
- V3 – V2: 62V AC
Ühenda tarbija valitud väljundviikudega ja kontrolli pinget analoogmõõteriistaga.
Ära ületa 150W koguvõimsust – ohutuse tagamiseks paigalda toiteliinile väline kaitse.

Komplekti sisu

1 × 12V–220V 150W inverter-moodul (neliknurkne siinus)

Korduma kippuvad küsimused

Kas saan selle mooduliga toita sülearvutit või telerit?

Ei. Sülearvutid ja telerid vajavad puhast või modifitseeritud siinuslainet. Selle mooduli neliknurkne siinus sobib vaid lihtsate takistuslike koormuste jaoks: hõõglambid, küttekehad ja lihtsad laadijad.

Miks näitab digitaalne multimeeter oodatust erinevat pinget?

Kõrge lülitussagedus (~20KHz) moonutab tavaliste digitaalsete multimeetrite näitusid. Kasuta analoogmõõteriista, et saada stabiilseid ja korrektseid väärtusi.

Kas moodulit võib ühendada otse autoakuga?

Jah. Moodul on mõeldud just 12V DC toiteallikatega kasutamiseks. Veendu, et koormus ei ületaks 150W ja paigalda toiteliinile kindlasti kaitse.

Millist viikude konfiguratsiooni soovitate tundlikumate seadmete puhul?

Kasuta V0–V3 (175V) või V0–V4 (200V) seadistusi. Need pingetasemed kompenseerivad osaliselt erinevusi võrreldes puhta siinuslainega ja vähendavad koormusele avalduvat pinget.

Kas moodulil on ülekoormuskaitse?

Moodulil puudub sisseehitatud kaitseahel. Kasutaja vastutab seadme ohutu kasutamise eest: ära ületa 150W piiri ja paigalda toiteahelasse alati väline kaitse.
