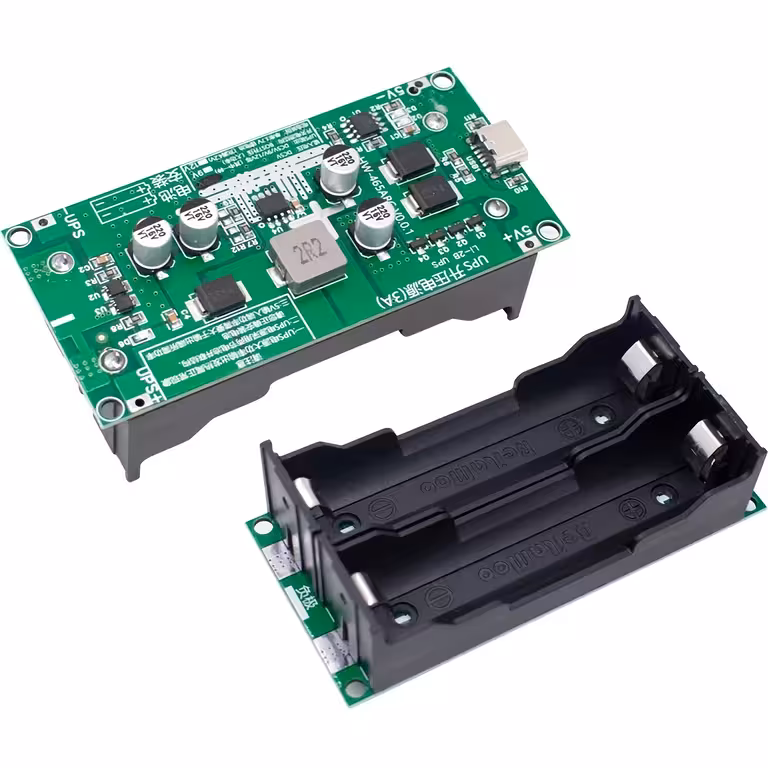

Mini UPS-moodul 5V/12V – katkematu toide IoT-projektidele ja kriitilistele seadmetele
Kas sinu Raspberry Pi või ruuter on kunagi ebasobival hetkel taaskäivitunud? DC-mikro-UPS lahendab just selle probleemi. Mini UPS-moodul tagab hetkelise ümberlülituse akutoitele – viivituseta ja ilma seadme taaskäivitumiseta –, olgu toidetavaks seadmeks mini-PC, ESP32 või 12V IP-kaamera.
Märkus: 18650 akud ei kuulu komplekti. Kasuta vähemalt 2A voolutugevusega 5V toiteplokki. Ära ühenda akut vastupidise polaarsusega – see võib moodulit pöördumatult kahjustada.
Miks valida just see mudel? (Peamised eelised):
- Viivituseta ümberlülitus – üleminek akutoitele on silmapilkne, seade ei tuvasta voolukatkestust ega taaskäivitu.
- Kaks versiooni erinevateks vajadusteks – 5V/3A Raspberry Pi, Arduino, ESP32 ja IoT-moodulite jaoks; 12V/1.2A ruuterite, IP-kaamerate ja tööstuslike kontrollerite jaoks.
- Toetab 1 või 2 paralleelselt ühendatud 18650 akut – kahe akuga kahekordistub tööaeg võrreldes ühe akuga.
- Type-C sisend kuni 3A – suurem voolutugevus võrreldes MicroUSB-ga tagab kiirema laadimise ja stabiilse töö suure koormuse korral.
- Kuni 96% kasuteguriga pingemuundur – nimivõimsus 15W, tippvõimsus 20W, minimaalse energiakaduga.
- Täielik Li-Ion kaitse – ülelaadimise, tühjenemise, lühise ja ülekuumenemise kaitse on samaaegselt aktiivsed.
- Jootekohad 5V+/5V- – otse trükkplaadile integreerimise võimalus ilma väliste pistikuteta.
- Kompaktne suurus: 88 × 41 × 22 mm – mahub hõlpsasti igasse korpusesse, DIN-liistule või iseehitatud rack-süsteemi.
Üksikasjad ja jõudlus
Moodul toimib kui sujuv DC-UPS: seni, kuni väline toide on olemas, toidab see seadet ja laeb samaaegselt akut 4.2V pingega, mis on 18650 Li-Ion akude standardpinge. Sisendpinge kadumisel toimub üleminek akutoitele ilma märgatava pausita, kaitstes seadet soovimatute katkestuste eest.
5V/3A versioon on optimeeritud Raspberry Pi, ESP32, Arduino ja muude 5V IoT-moodulite jaoks. 12V/1.2A versioon sobib ruuteritele, IP-kaameratele ja kontrolleritele, mis vajavad stabiilset 12V pinget. Mõlemad variandid toetavad toidet läbi Type-C pistiku või otse jootekohtade kaudu, pakkudes maksimaalset paindlikkust.
Tähelepanu: maksimaalse võimsuse lähedal töötades võib moodul soojeneda – veendu, et korpuses oleks piisav ventilatsioon.
| Parameeter | UPS Mini 5V | UPS Mini 12V |
|---|---|---|
| Väljundpinge | 5V DC | 12V DC |
| Maksimaalne väljundvool | 3A | 1.2A |
| Nimivõimsus | 15W | 15W |
| Tippvõimsus | 20W | 18–20W |
| Kasutegur | kuni 96% | |
| Sisendtoide | Type-C / 5V+ 5V- jootekohad | |
| Maksimaalne sisendvool | 3A | |
| Ühilduvad akud | Li-Ion 18650 – 1 või 2 tk paralleelselt | |
| Aku laadimispinge | 4.2V | |
| UPS-i ümberlülitus | Hetkeline / viivituseta | |
| Aktiivsed kaitsed | Lühis, ülelaadimine, tühjenemine, temperatuur | |
| LED-indikaator | Punane = laadimine / Roheline = aku täis | |
| Tühijooksuvool | ≈ 25mA | |
| Mõõtmed | 88 × 41 × 22 mm | |
Komplekti sisu
- 1x DC-DC Mini UPS-moodul (valitud versioon: 5V/3A või 12V/1.2A)
Korduma kippuvad küsimused
Millist versiooni valida: 5V või 12V?
Kui toidad Raspberry Pi-d, Arduinot, ESP32-e või muud IoT-moodulit, vali 5V/3A. Kui sinu seadmeks on ruuter, IP-kaamera või tööstuslik kontroller, vali 12V/1.2A.
Mitu 18650 akut on vaja?
Moodul töötab 1 või 2 paralleelselt ühendatud 18650 akuga. Kahe akuga on tööaeg ligikaudu kahekordne. Akud ei kuulu komplekti ja tuleb eraldi osta.
Kas seade taaskäivitub voolukatkestuse korral?
Ei. Ümberlülitus on viivituseta – üleminek väliselt toitelt akule on silmapilkne, ilma et ühendatud seade seda märkaks.
Millist toiteplokki on vaja?
Vaja on 5V toiteplokki vähemalt 2A voolutugevusega, mis ühendatakse Type-C kaudu. Kui laed kahte akut ja kasutad samal ajal suurt koormust, soovitame 5V/3A toiteplokki.
Kas moodulit saab otse trükkplaadile integreerida?
Jah. Lisaks Type-C pordile on moodulil 5V+ ja 5V- jootekohad, mis võimaldavad otseühendust ilma väliste pistikuteta.
