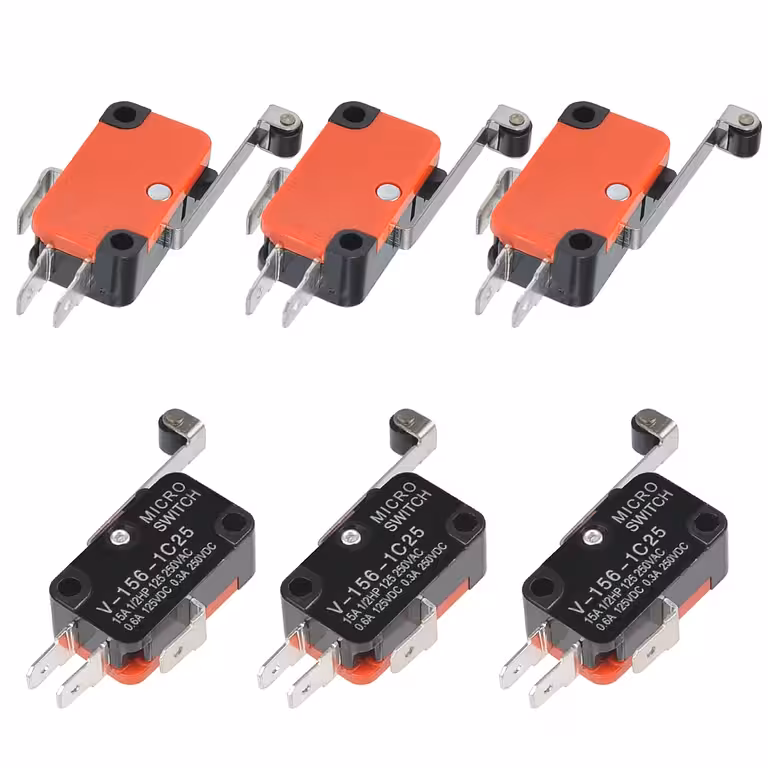

Mikrolüliti V-156-1C25 pika hoovaga – tööstuslik 15A piirlüliti CNC-le, automaatikale ja 3D-printeritele
Kui piirlüliti (endstop) alt veab, võib kogu seadme töö katkeda. Olgu tegemist CNC-freespingi, 3D-printeri või tööstusliku automaatikasüsteemiga, vajate lülitit, mis reageerib alati täpselt ja viivitusteta. V-156-1C25 pika hoova ja rullikuga mikrolüliti tagab kindla kontakti – ei mingit signaali kõikumist ega ebakindlust.
Märkus: Komplekt sisaldab 6 identset V-156-1C25 lülitit. Tootefotod on illustratiivsed. Enne paigaldamist veenduge elektriliste parameetrite (pinge ja voolutugevus) sobivuses.
Miks valida just see mudel? (Peamised eelised):
- 15A voolutugevus (AC) — võimaldab otse juhtida väiksemaid mootoreid (kuni 1/2 hj) ilma vahereleeta, lihtsustades elektriskeemi.
- Pikk rullikuga hoob — võimaldab tuvastada positsiooni ka kaugemalt, mistõttu ei ole paigaldamisel vajalik millimeetritäpne joondamine.
- Snap-action mehhanism — NO↔NC ümberlülitus toimub hetkega, sõltumata hoova liikumise kiirusest; tagab selge digitaalse signaali PLC-le või mikrokontrollerile.
- 3 klemmi (COM/NO/NC) — paindlik ühendamine vastavalt vajadusele; sobib nii ohutus- kui ka signaalahelatesse.
- AC ja DC ühilduvus — 125V/250V AC või 125V/250V DC; üks mudel katab enamiku levinud süsteemidest.
- 6-osaline komplekt — soodsam ühiku hind ja varu olemasolu kiireteks hooldustöödeks.
- Kompaktne korpus (2,79 × 1,60 cm) — mahub ka kitsastesse kohtadesse, kinnitusavadega 0,33 cm läbimõõduga.
Detailid ja jõudlus
Pika liigendatud hoova geomeetria võimaldab lülitust suurema nurga alt, mis tähendab suuremat tolerantsi paigaldamisel ja väiksemat vajalikku rakendusjõudu võrreldes lühikese hoovaga mudelitega. See teeb paigaldamise ja lülituspunkti seadistamise oluliselt kiiremaks.
Snap-action mehhanism tagab, et üleminek Normal Open ja Normal Closed vahel toimub järsult. Tulemuseks on puhas signaal ilma häireteta – just see, mida Arduino, Raspberry Pi, CNC-kontrollerid ja PLC-d stabiilseks tööks vajavad.
Tänu 15A/250V AC nimivoolule kuulub V-156-1C25 vastupidavate tööstuslike mikrolülitite klassi. DC-voolu puhul on näitajad 0,6A/125V ja 0,3A/250V, mis vastavad standarditele pidevaks ja ohutuks lülitamiseks.
| Parameeter | Väärtus / detail |
|---|---|
| Mudel | V-156-1C25 |
| Elektriline nimiväärtus (AC) | 15A, 1/2 hj, 125V AC / 250V AC |
| Elektriline nimiväärtus (DC) | 0,6A (125V DC) / 0,3A (250V DC) |
| Kontaktide konfiguratsioon | 1NO + 1NC (3 klemmi: COM, NO, NC) |
| Lülitustüüp | Rullikuga pikk liigendhoob (long hinge lever) |
| Lülitusmehhanism | Snap-action (hetkeline) |
| Lüliti korpuse mõõdud | 2,79 × 1,60 × 0,99 cm |
| Hoova mõõdud | 5,08 × 0,41 cm |
| Kinnitusava läbimõõt | 0,33 cm |
| Materjal | Plast + metall |
| Värv | Punane, must, hõbedane |
| Kaal (tk) | 8 g |
| Kogus komplektis | 6 tk |
| Tüüpilised rakendused | CNC, tööstusautomaatika, 3D-printerid, elektroonikaseadmed, ohutussüsteemid |
Pakendi sisu
- 6 × Piirlüliti V-156-1C25 rulliku ja pika hoovaga
Korduma kippuvad küsimused
Mida tähendab 1NO + 1NC konfiguratsioon ja kuidas seda ühendada?
Lülitil on 3 klemmi: COM (ühine), NO (Normal Open – tavaolekus avatud) ja NC (Normal Closed – tavaolekus suletud). Hoova vajutamisel NO-kontakt sulgub ja NC-kontakt avaneb. Ühendage vastavalt oma skeemi vajadusele.
Kas see sobib 3D-printeritele ja CNC-pinkidele?
Jah. V-156-1C25 on üks levinumaid piirlüliteid nii Cartesian kui CoreXY 3D-printerites, samuti hobi- ja pooltööstuslikes CNC-seadmetes. Pikk rullikuga hoob võimaldab lülituspunkti mugavalt reguleerida.
Kas seda saab ühendada otse Arduino või Raspberry Pi-ga?
Jah, NO või NC klemme saab ühendada mikrokontrolleri digitaalsete viikudega (kasutades sisemist või välist pull-up takistit). Ärge ühendage 3,3V/5V TTL-loogikat samasse ahelasse 15A/250V AC koormusega.
Mis on vahet lühikese ja pika hoovaga mikrolülitil?
Pikk hoob pakub pikemat lülituskäiku ja vajab vähem rakendusjõudu – see on tundlikum ja lihtsamini integreeritav, kui mehaanilised tolerantsid on suuremad. Lühikest hooba eelistatakse piiratud ruumi korral.
Kas komplektis on kinnituskruvid või pistikud?
Ei. Komplekt sisaldab ainult 6 tk V-156-1C25 lüliteid. Kruvid ja elektriühendused tuleb vastavalt vajadusele eraldi soetada.
Kas see on mõõtmetelt ühilduv teiste V-15x seeria lülititega?
Jah. V-156 seeria järgib standardset SPDT-kujutegurit ja on mõõtmetelt ühilduv enamiku V-15x perekonna lüliteid kasutavate seadmetega.
