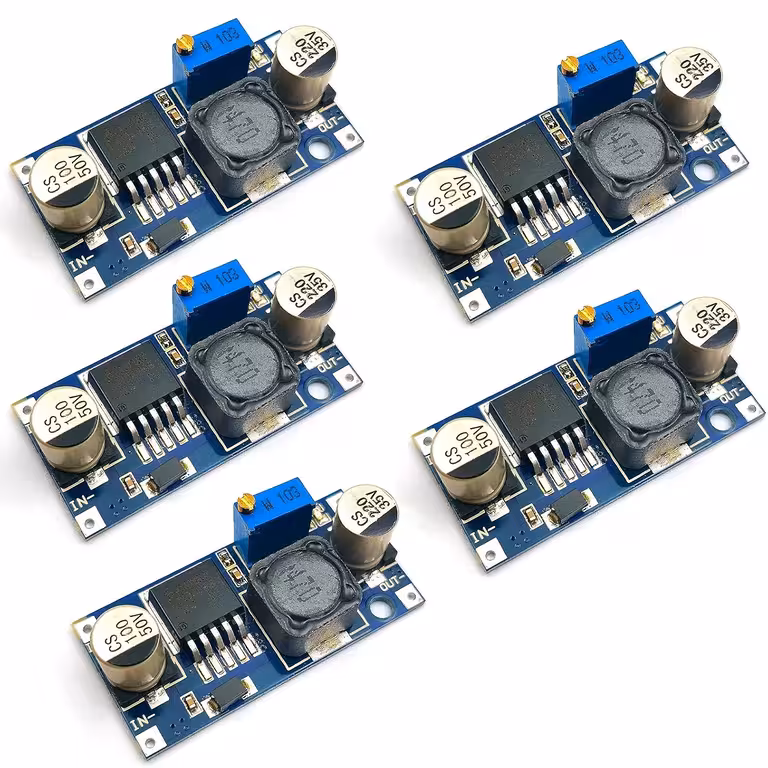

LM2596S Buck Converter – 5 reguleeritavat astmelist pingemuundurit igasse projekti
Kas sul on 12V toiteallikas ja vajad stabiilset 5V pinget Arduino jaoks? Või soovid toita mitut prototüüpi korraga ilma, et peaksid iga kord uusi mooduleid tellima? See 5-osaline LM2596S moodulite komplekt on ideaalne lahendus – reguleeritav pinge, minimaalsed energiakaod ja kompaktne suurus.
Märkus: Need moodulid töötavad AINULT astmelise muundurina (step-down). Sisendpinge peab olema vähemalt 1.5V kõrgem kui soovitud väljundpinge. Üle 10W koormuste korral on soovitatav paigaldada integraalskeemile jahutusradiaator.
Miks valida just see komplekt? (Peamised eelised):
- 5 moodulit ühes pakendis — teosta mitut projekti paralleelselt või hoia varuosi käepärast.
- Kuni 92% kasutegur — erinevalt tavalistest lineaarsetest regulaatoritest (nt LM7805), mis eraldavad suure osa energiast soojusena, jõuab siin peaaegu kogu vool tarbijani.
- Lihtne reguleerimine potentsiomeetriga — seadista väljundpinge vahemikus 1.23V kuni 30V mugavalt kruvikeerajaga.
- Alla 30mV pinge pulsatsioon (ripple) — puhas toide RF-moodulitele, sensoritele ja müratundlikele mikrokontrolleritele.
- Integreeritud LED-indikaator — näed kohe, kas moodul on voolu all, ilma multimeetrit kasutamata.
- Kompaktne suurus 43×21×14 mm — mahub hõlpsasti igasse DIY-korpusesse või otse trükkplaadile.
- Lai töötemperatuuri vahemik -45°C ~ +85°C — tagab stabiilse töö ka nõudlikes tingimustes.
Tehnilised andmed ja jõudlus
Mooduli südamikuks on LM2596S integraalskeem, mis töötab 150KHz sagedusel. See võimaldab kasutada väiksemaid kondensaatoreid ja induktiivpooli, tegemata järeleandmisi stabiilsuses. Väljundi pulsatsioon (ripple) jääb alla 30mV, mis muudab selle sobivaks ka RF/juhtmevabade moodulite või tundlike analoogsensorite toitmiseks. Üle 2.5A pideva voolutugevuse korral on soovitatav kasutada jahutusradiaatorit – kiip võib soojeneda, kuid sisseehitatud ülekoormus- ja ülekuumenemiskaitse tagavad ohutu töö.
| Parameeter | Väärtus / Kirjeldus |
|---|---|
| Sisendpinge | 4V – 35V DC |
| Väljundpinge (reguleeritav) | 1.23V – 30V DC |
| Maksimaalne väljundvool | 3A (soovitatav pidev <2.5A) |
| Kasutegur | kuni 92% |
| Väljundi pulsatsioon | <30mV |
| Lülitussagedus | 150KHz |
| Töötemperatuur | -45°C ~ +85°C |
| Mooduli mõõtmed | 43 × 21 × 14 mm |
| Tööindikaator | Integreeritud LED |
| Kogus komplektis | 5 moodulit |
Kasutusjuhend
- Ühenda alalisvooluallikas sisendklemmidega (IN+ ja IN-), jälgides polaarsust.
- Enne tarbija ühendamist mõõda digitaalse multimeetriga väljundklemmide (OUT+ ja OUT-) pinget.
- Keera potentsiomeetrit päripäeva pinge tõstmiseks ja vastupäeva selle langetamiseks.
- Kui soovitud pinge on saavutatud, ühenda tarbija väljundiga (OUT+ ja OUT-).
- Kontrolli LED-indikaatorit – kui see põleb, töötab moodul korrektselt.
- Üle 10W koormuste korral liimi integraalskeemile alumiiniumist jahutusradiaator, et tagada parem soojuseraldus ja pikem eluiga.
Pakendi sisu
- 5 × DC-DC astmeline pingemuundur (Buck Converter) LM2596S
Korduma kippuvad küsimused
Kas LM2596S moodulit saab kasutada pinge tõstmiseks (step-up)?
Ei. LM2596S on mõeldud ainult astmeliseks muundamiseks (buck converter) – see vähendab pinget, mitte ei tõsta seda. Kui vajad pinge tõstmist, vali MT3608 või sarnane moodul.
Millist sisendpinget vajan, kui soovin 5V väljundit?
Vähemalt 6.5V sisendis. Üldreegel: sisendpinge peab olema vähemalt 1.5V kõrgem kui soovitud väljundpinge.
Kas see sobib Arduino ja Raspberry Pi jaoks?
Jah. See on üks levinumaid kasutusviise – toida plaati otse 12V akust või auto toitesüsteemist ning moodul väljastab stabiilse 5V pinge.
Kas moodulil on lühisekaitse?
LM2596S kiibil on sisseehitatud ülekoormus- ja ülekuumenemiskaitse, kuid plaadil puudub eraldiseisev lühisekaitse. Ohutuse tagamiseks soovitame sisendliinile lisada välise kaitsme.
Miks moodul suurte koormuste korral soojeneb?
Üle 10W võimsuse juures muutub soojuse hajutamine kriitiliseks. Väike alumiiniumist jahutusradiaator kiibil vähendab töötemperatuuri ja pikendab oluliselt mooduli eluiga.
