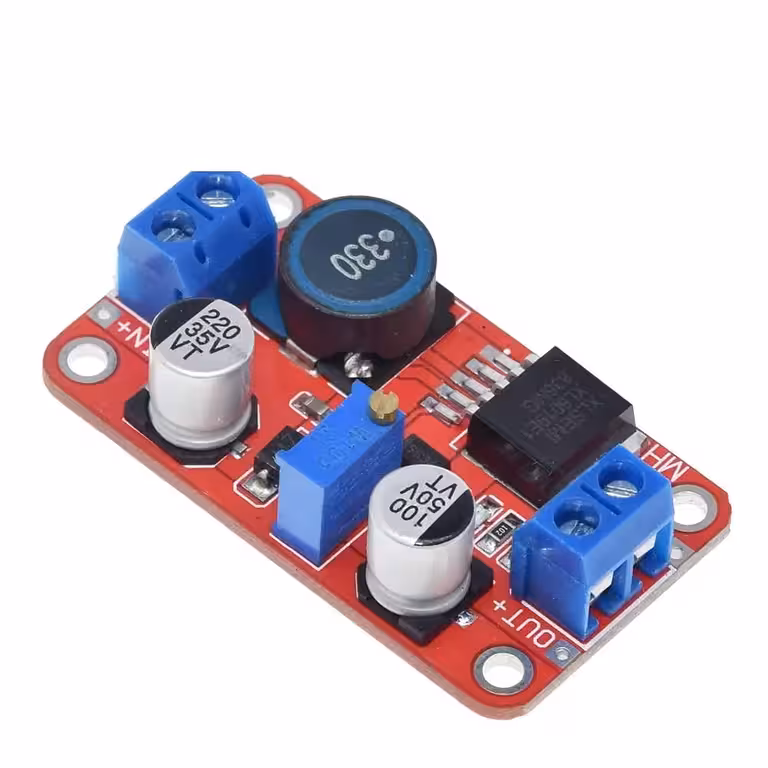

XL6019 DC-DC võimendusmuundur – tõsta pinget minimaalse energiakaduga igas elektroonikaprojektis

Kas sul on 3,7V aku, kuid vajad stabiilset 12V toidet? Või soovid maksimaalselt ära kasutada muutuva pingega päikesepaneeli? XL6019 DC-DC võimendusmuundur teeb just seda – see konverteerib mis tahes sisendpinge vahemikus 3V kuni 35V reguleeritavaks väljundpingeks vahemikus 5V kuni 40V, saavutades seejuures kuni 94% efektiivsuse. See tähendab vähem energiakadu ja stabiilset tööd ilma ülekuumenemiseta tavapärase koormuse juures.

Märkus: Väljundpinge peab alati olema kõrgem kui sisendpinge (tegemist on boost/step-up tüüpi muunduriga). Stabiilse töö tagamiseks jäta sisend- ja väljundpinge vahele vähemalt 1,5V erinevus.

Miks valida just see mudel? (Peamised eelised):

Kuni 94% efektiivsus — vähem kui 6% energiakadu; töötab jahedalt alla 10W koormuse juures, ilma et oleks vaja jahutusradiaatorit.
Maksimaalne voolutugevus 5A — toidab väiksemaid mootoreid, LED-ribasid või mitut moodulit korraga; pidevaks kasutamiseks soovitame hoida koormuse alla 2,5A ilma lisajahutuseta.
Sisendpinge 3V–35V — ühildub ühe LiPo elemendi (3,7V), 2–3 AA patarei, päikesepaneeli või 12V/24V auto elektrisüsteemiga.
Täpne reguleerimine ±0,5% — stabiilne pinge nii koormuse kui ka sisendpinge kõikumiste korral, mis on kriitiline mikrokontrollerite ja tundlike heliahelate puhul.
Ripple (pulsatsioon) alla 100mV — 220KHz lülitussagedus hoiab elektromagnetilised häired minimaalsena, vältides interferentsi teiste komponentidega.
Integreeritud kaitsefunktsioonid — ülekoormus- ja ülekuumenemiskaitse kaitsevad nii moodulit kui ka ühendatud seadmeid.
Kompaktne suurus: 50×28×13mm — mahub hõlpsasti igasse DIY-korpusesse, kaasaskantavasse seadmesse või juhtpaneeli.

Tehnilised andmed ja jõudlus

Mooduli südamikuks on XL6019 integraallülitus, mis on integreeritud MOSFET-võimsusastmega PWM-kontroller. See tähendab vähem väliseid komponente, vähem müra ja tõhusamat konversiooni võrreldes väliste MOSFET-idega moodulitega. Kvaliteetsed SMD-komponendid ja võimsuspool tagavad väljundpinge pulsatsiooni alla 100mV, mis on hädavajalik Arduino, DAC-heliseadmete või tundlike andurite toitmiseks.

220KHz lülitussagedus võimaldab kasutada väiksemaid passiivkomponente ja tagab kiire reageerimise koormuse muutustele. Kui töötad üle 10W võimsusega, soovitame paigaldada MOSFET-ile jahutusradiaatori ja tagada piisav õhutus. Moodul talub töötemperatuure vahemikus -40°C kuni +85°C, sobides seega ka tööstuslikeks või välistingimustes kasutatavateks rakendusteks.

Parameeter	Väärtus / Detailid
Sisendpinge	3V – 35V (absoluutne maksimum 40V)
Väljundpinge	5V – 40V (absoluutne maksimum 45V)
Maksimaalne väljundvool	5A (pidevalt soovitatav: max 2,5A ilma jahutuseta)
Konversiooni efektiivsus	Kuni 94%
Lülitussagedus	220KHz
Väljundpinge pulsatsioon	< 100mV
Pinge reguleerimise täpsus	±0,5%
Koormuse reguleerimise täpsus	±0,5%
Integreeritud kaitsed	Ülekoormus, ülekuumenemine
Töötemperatuur	-40°C ~ +85°C
Mooduli mõõtmed	50mm × 28mm × 13mm
Muunduri tüüp	Boost (Step-Up) DC-DC

Kasutusjuhend

Toiteallika ühendamine: Ühenda 3V–35V alalispinge sisendklemmidega (IN+ ja IN–). LED-indikaator süttib, kinnitades toite olemasolu.
Väljundpinge mõõtmine: Enne koormuse ühendamist mõõda digitaalse multimeetriga väljundklemmidelt (OUT+ ja OUT–) tehaseseadistatud pinge.
Potentsiomeetri reguleerimine: Pööra potentsiomeetrit päripäeva, et tõsta väljundpinget, ja vastupäeva, et seda vähendada. Reguleeri aeglaselt, jälgides pidevalt multimeetri näitu.
Pingeerinevuse kontroll: Stabiilse töö tagamiseks peab väljundpinge olema vähemalt 1,5V kõrgem kui sisendpinge.
Koormuse ühendamine: Pärast soovitud pinge seadistamist ühenda koormus. Üle 10W koormuse korral paigalda MOSFET-ile jahutusradiaator ja taga piisav ventilatsioon.

Pakendi sisu

1x XL6019 DC-DC võimendusmuundur

Korduma kippuvad küsimused

Kas seda moodulit saab kasutada 5V akust 12V toite saamiseks?

Jah, kindlasti. Arvesta, et ~90% efektiivsuse juures vajad 12V/1A väljundi jaoks sisendisse umbes 2,5A voolutugevust – veendu, et sinu 5V toiteallikas suudab seda voolu pakkuda.

Kas seda saab kasutada Li-Ion akude laadimiseks?

Moodul suudab pakkuda vajalikku pinget (nt 4,2V või 8,4V 2S akudele), kuid sellel puudub akuhaldussüsteem (BMS). Ühenda selle muunduri väljundisse spetsiaalne laadimismoodul (nt TP4056) – ära lae akusid otse ilma kaitseta.

Kas see ühildub päikesepaneelidega?

Jah, see on väga levinud kasutusviis. See tõstab päikesepaneeli muutuva pinge (3V–35V) fikseeritud väärtuseni akude laadimiseks või seadmete toitmiseks. Moodul töötab suurepäraselt ka siis, kui paneeli pinge päeva jooksul kõigub.

Miks väljundpinge suure koormuse korral veidi kõigub?

5A lähedaste voolutugevuste juures pulsatsioon suureneb. Lisa väljundisse 470–1000µF elektrolüütkondensaator ja paigalda MOSFET-ile jahutusradiaator. Maksimaalse stabiilsuse tagamiseks soovitame pidevat koormust hoida alla 2,5A ilma lisajahutuseta.
