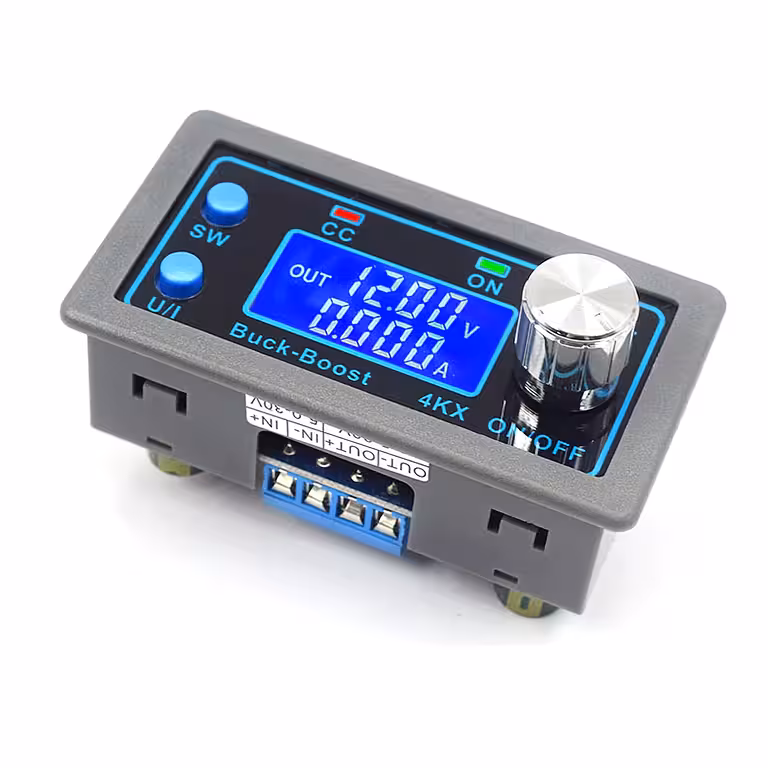

Labori toiteallikas 30V 4A Step Up Down DC-DC muundur – reguleeritava pingega ja vooluga, odav, alalisvool
Labori toiteallikas 30V 4A on DC-DC step-up ja step-down moodul, mis võimaldab täpset väljundpinge ja -voolu seadistamist. Ideaalne elektroonikaprojektide, alalisvoolu vajavate seadmete toiteks ja komponentide testimiseks. Lai sisendi (5–30V) ja väljundi (0,5–30V) pingevalik tagab suure paindlikkuse ja stabiilsed tulemused.
Täpsemad tehnilised andmed
| Sisendpinge | 5,0 – 30 V DC |
| Väljundpinge | 0,5 – 30 V DC, täpselt reguleeritav |
| Väljundvool | Stabiilne alalisvool 3A, võimalik kuni 4A parema jahutuse korral |
| Väljundvõimsus | 35W loomuliku jahutusega, kuni 50W aktiivse jahutusega (soovitatav lisaventilaator) |
| Pingeekraani resolutsioon | 0,01 V |
| Vooluekraani resolutsioon | 0,001 A |
| Konversiooni efektiivsus | umbes 88% |
| Mõõtmed | 79 x 43 x 26 mm |
| Integreeritud kaitsed | Ülepinge, ülevool, ülekuumenemine |
Funktsioonid ja samm-sammuline kasutamine
- Ekraani parameetrite vahetamine: Tavalises režiimis vajutage nuppu SW, et vahetada ekraanil kuvatavat infot pinge (V), vool (A), võimsus (W), maht (Ah) ja aeg (h) vahel. Nupu SW pikaajaline vajutus lülitab ekraani sisendpinge (IN) ja väljundpinge (OUT) vahel.
- Väljundpinge seadistamine: Vajutage nuppu U/I, et siseneda konstantse pinge seadistusmenüüsse. Muudetav number vilgub. Keerake pöördnuppu vasakule või paremale, et muuta suurt või väikest numbrit. Lühike vajutus valitud numbri muutmiseks. Väljumiseks vajutage kaks korda nuppu U/I või oodake 10 sekundit.
- Maksimaalse konstantse voolu seadistamine: Tavalises režiimis vajutage nuppu U/I, et siseneda väljundi maksimaalse lubatud voolu seadistusse. Kohandage väärtus pöördnupu abil nagu pinge puhul.
- Vaikeseisundi ON/OFF seadistamine: Vajutage pikka nuppu U/I, et valida, kas mooduli väljund on toitel olles vaikimisi sisse (OPEN ON) või välja (OPEN OFF).
- Kaitsete ja läveväärtuste seadistamine: Pikka nuppu U/I vajutades pääsete kaitseparameetrite menüüsse. Kasutage SW soovitud kaitse valimiseks: LUP (alapinge), OUP (ülepinge), OCP (ülevool), OPP (ülevõimsus), OAP (liiga suur maht), OHP (viivituse aeg), OTP (ülekuumenemine). Kohandage läved ja aktiveerige/deaktiveerige kaitsed vastavalt vajadusele.
- Pinge ja voolu kalibreerimine: Vajutage nuppu U/I, et pääseda kalibreerimisliidesesse (CAL). Siit saate täpselt kalibreerida sisendi, väljundi ja voolu, et saavutada parimad tulemused ja suurim täpsus.
Olulised ohutusjuhised
Optimaalse ja ohutu töö tagamiseks veenduge, et sisendpinge oleks üle 8V maksimaalse koormuse saavutamiseks. 5V sisendi korral on maksimaalne võimsus umbes 15W. Kui kasutate voolu üle 3A või võimsust üle 35W, soovitatakse lisajahutuseks kasutada ventilaatorit, et vältida ülekuumenemist.
Moodulil on automaatne alapinge kaitse, vaikimisi lävega 4,8V; väljund katkestatakse automaatselt, kui pinge langeb alla selle taseme. Pöörake sisendi juhtme pingele tähelepanu, eriti kõrge voolu korral, et vältida elektrilöögi ohtu.
