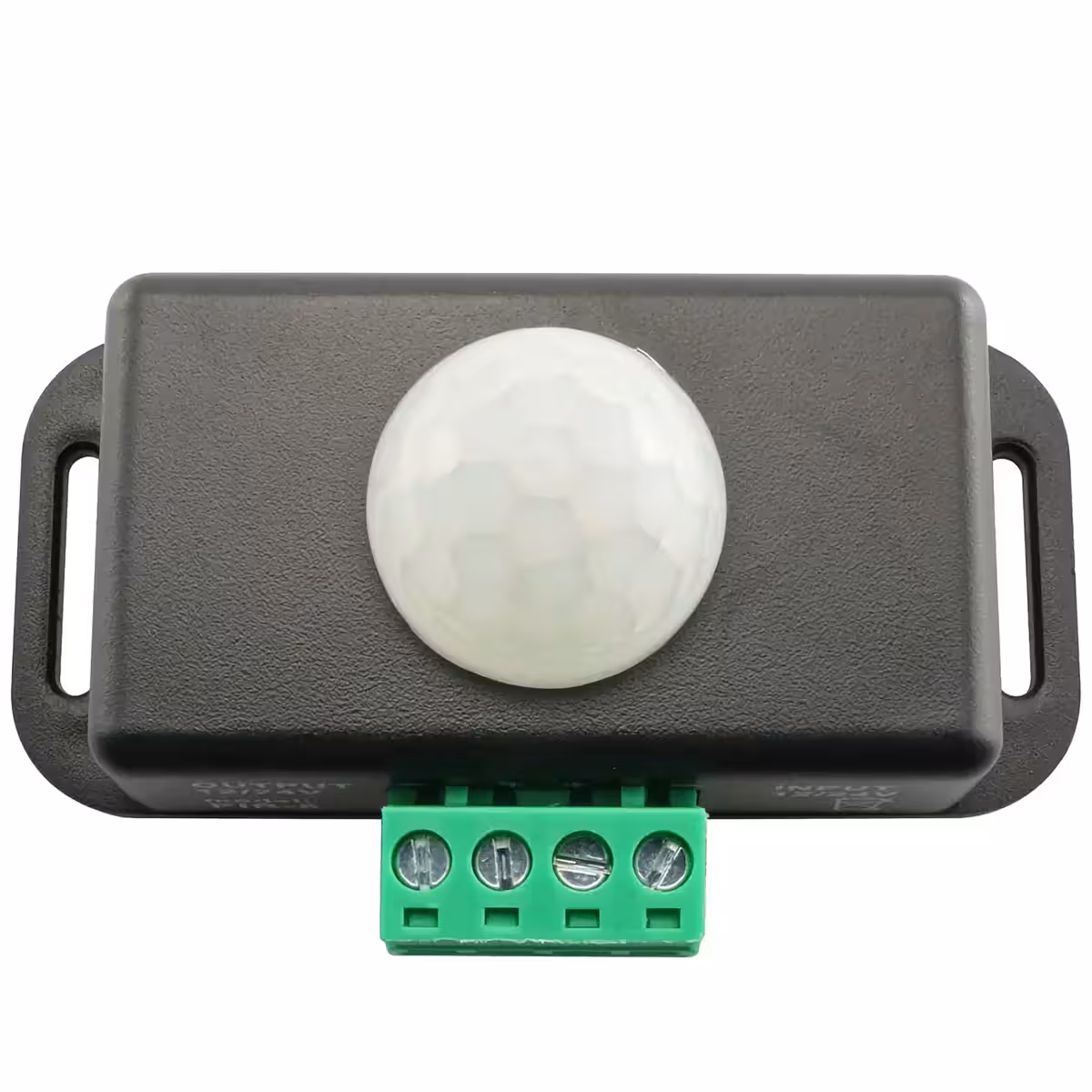

12V–24V DC PIR-andur – pane tuled automaatselt põlema ilma lülitit puudutamata

Kas tuled jäävad garaažis, esikus või panipaigas asjatult põlema? See 12V–24V PIR-andur lahendab probleemi kiirelt ja lihtsalt, ilma keerulise juhtmestiku või elektrikilbi ümberehituseta. Andur tuvastab liikumise, lülitab valgustuse sisse ja kustutab selle automaatselt pärast sinu valitud ajavahemikku. Töökindel ja tõhus lahendus.

Märkus: Andur töötab ainult alalisvooluga (DC) vahemikus 12V kuni 24V. See ei ühildu 230V vahelduvvooluvõrguga ilma välise toiteplokita.

Miks valida just see mudel? (Peamised eelised):

Ühildub 12V ja 24V DC süsteemidega — integreerub otse olemasolevasse süsteemi ilma lisatrafodeta.
Maksimaalne voolutugevus 6A — võimaldab ühendada kuni 72W (12V juures) või 144W (24V juures) koormust, mis on piisav enamiku LED-ribade ja kompaktsete valgustite jaoks.
Reguleeritav viiteaeg 1–10 minutit — mugav potentsiomeeter korpusel võimaldab aega kiirelt seadistada ilma rakenduste või pultideta.
Tuvastusulatus ≥ 5 meetrit — katab tõhusalt standardse koridori, garaažiukse esise või keskmise suurusega ruumi.
Töötemperatuur -20°C kuni +60°C — sobib kasutamiseks nii jahedates kui ka soojemates tingimustes.
4 klemmi, otseühendus — 2 sisendit, 2 väljundit; lihtne paigaldada ka ilma erialaste oskusteta (eeldusel, et tunned alalisvoolu põhitõdesid).

Tehnilised andmed ja jõudlus

PIR-tehnoloogia (passiivne infrapuna) tuvastab kehasoojuse muutusi — andur ise ei kiirga signaali, ei häiri teisi seadmeid ja on energiasäästlik. See reageerib inimliikumisele, mitte tuuletõmbusele või valgusallikatele.

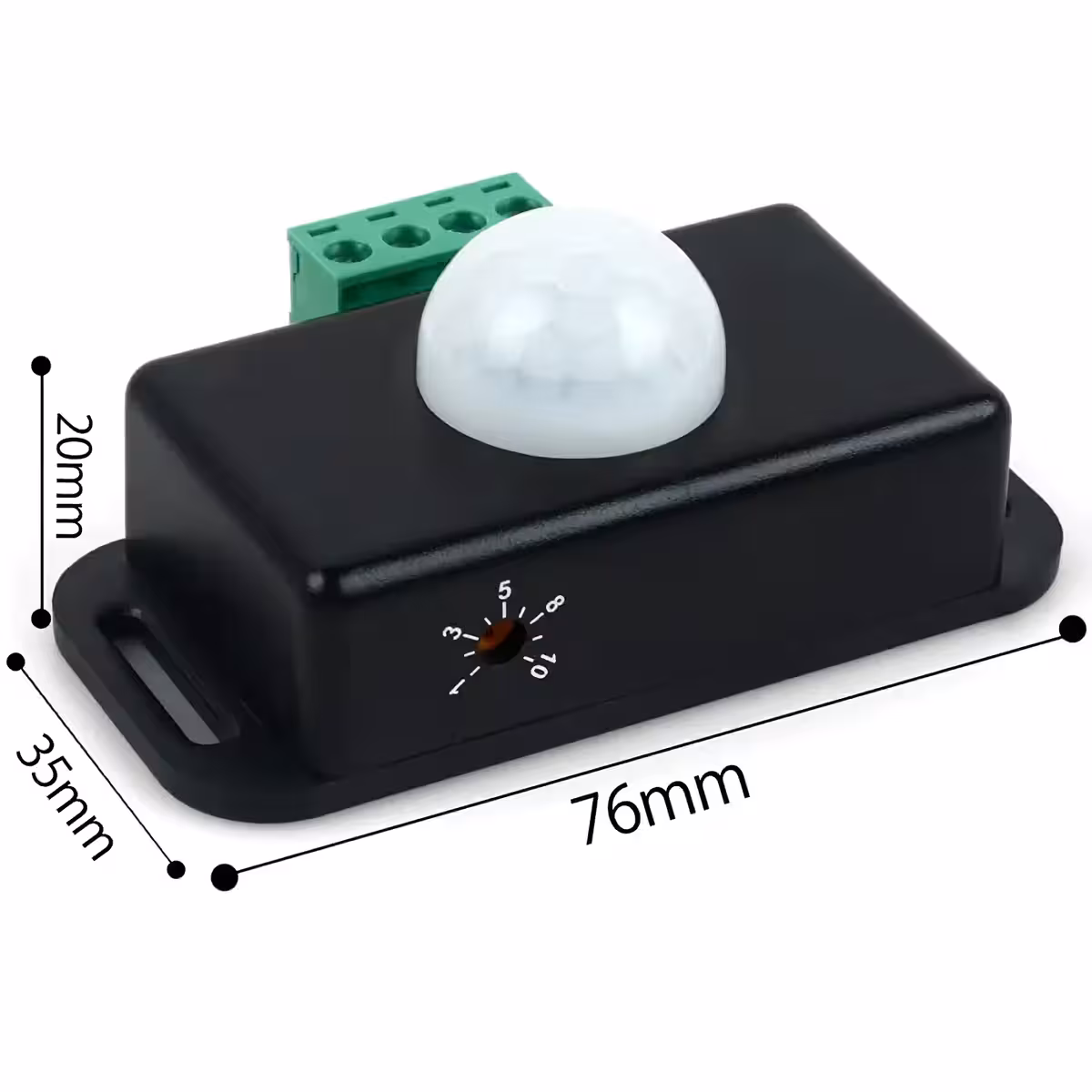

Vähemalt 5-meetrine tuvastusulatus teeb sellest suurepärase valiku pikkadesse koridoridesse, garaažidesse või panipaikadesse. Kompaktne korpus mõõtmetega 76 x 45 x 35 mm mahub mugavalt ka väiksematesse harukarpidesse või paigalduskohtadesse.

Parameeter	Väärtus / Detailid
Anduri tüüp	PIR – passiivne infrapuna
Tööpinge	12V – 24V DC
Maksimaalne voolutugevus	6A
Tuvastusulatus	≥ 5 meetrit
Viiteaeg (delay)	1 – 10 minutit, reguleeritav
Töötemperatuur	-20°C kuni +60°C
Mõõtmed	76 x 45 x 35 mm

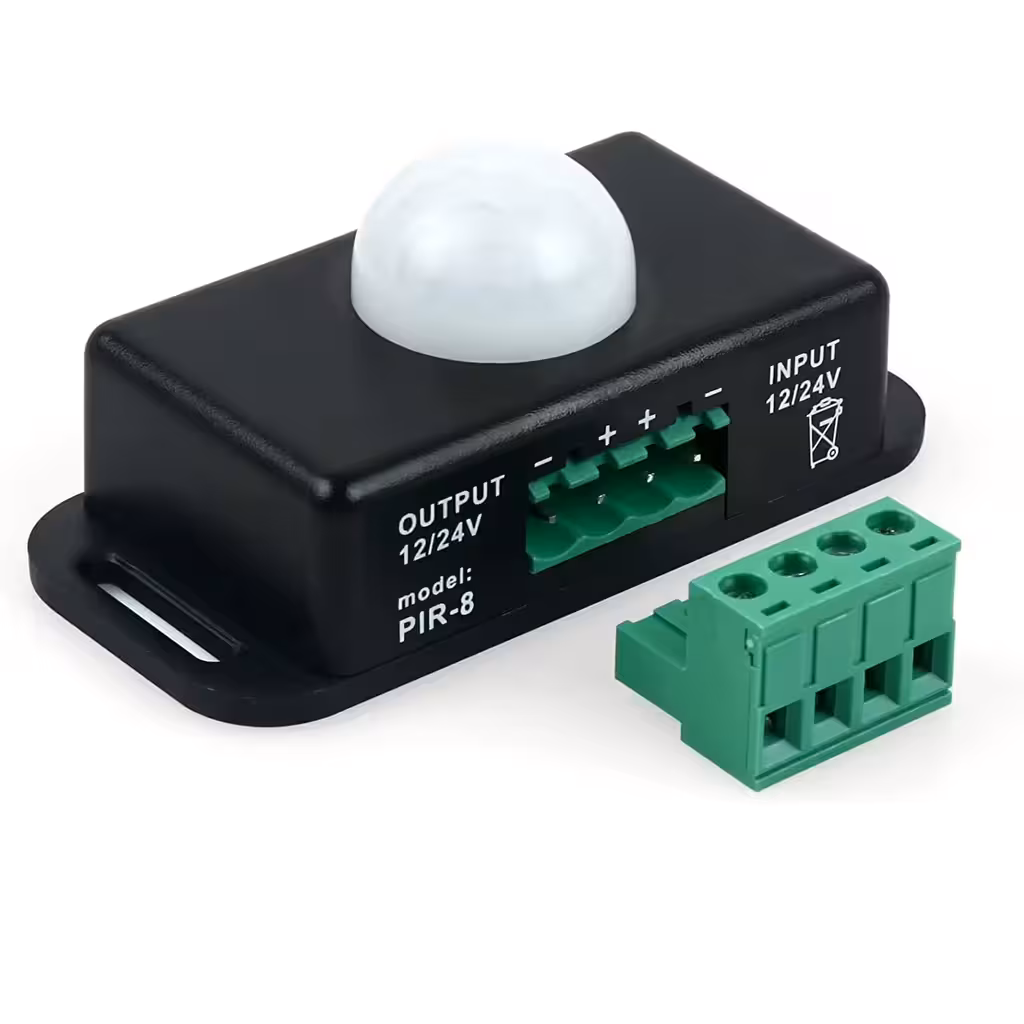

Klemmide arv	4 (2 sisend, 2 väljund)
Voolu tüüp	DC (alalisvool)

Paigaldus- ja kasutusjuhend

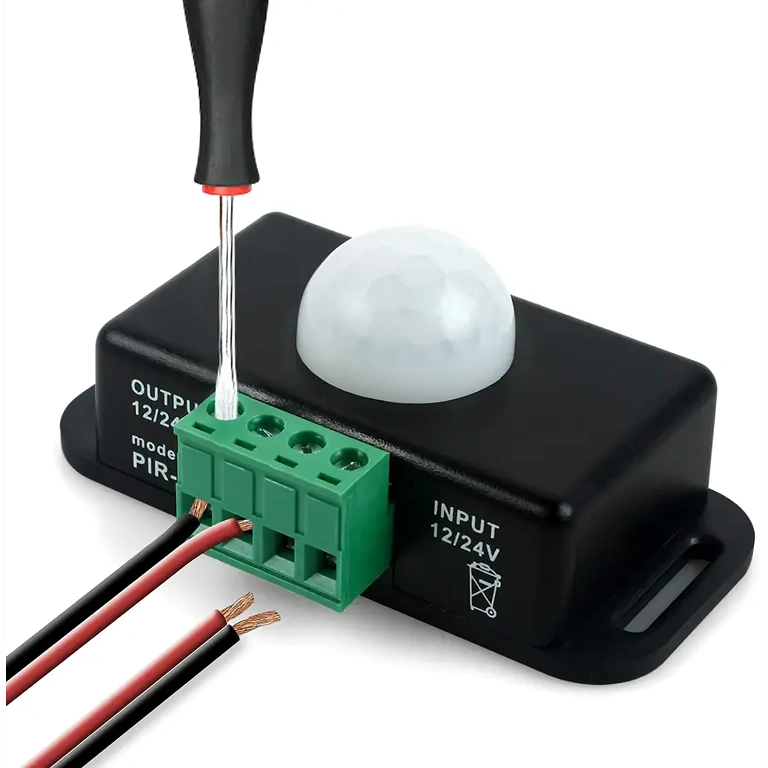

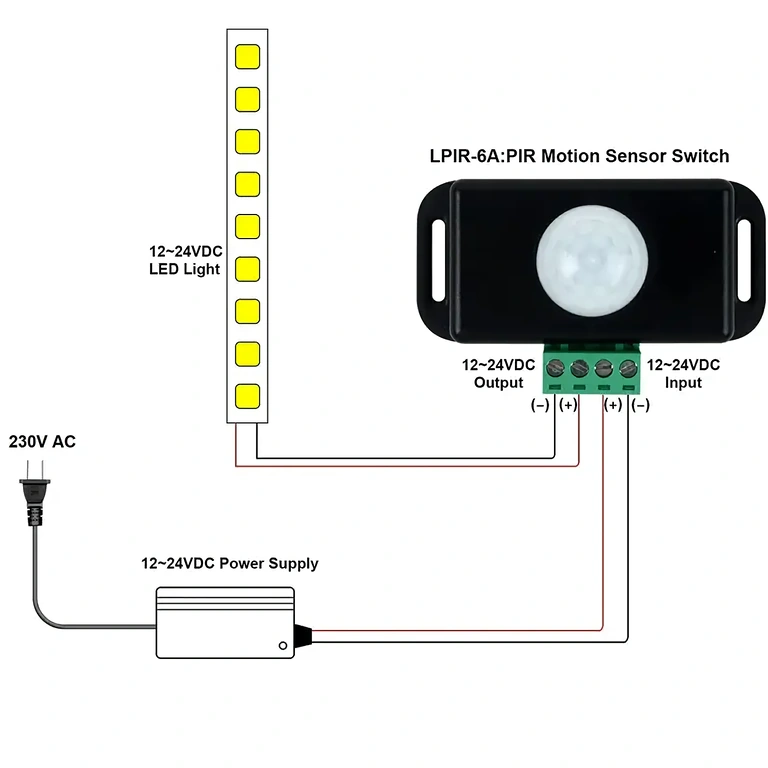

Ühenda sisendklemmid 12V või 24V DC toiteallikaga — järgi korpusel märgitud polaarsust.

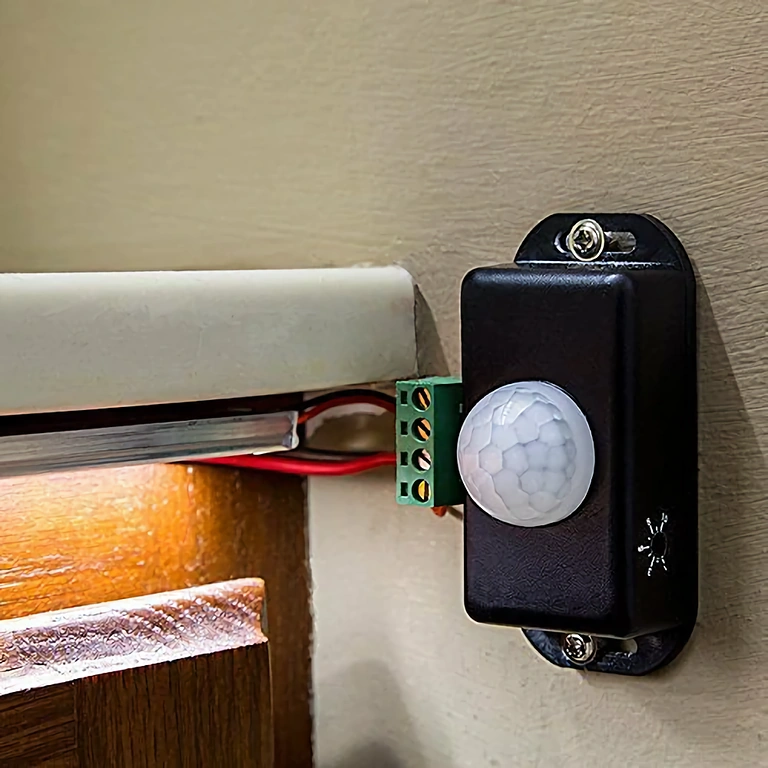

Ühenda väljundklemmid juhitava seadmega: LED-riba, kohtvalgusti või muu sobiv valgusallikas.

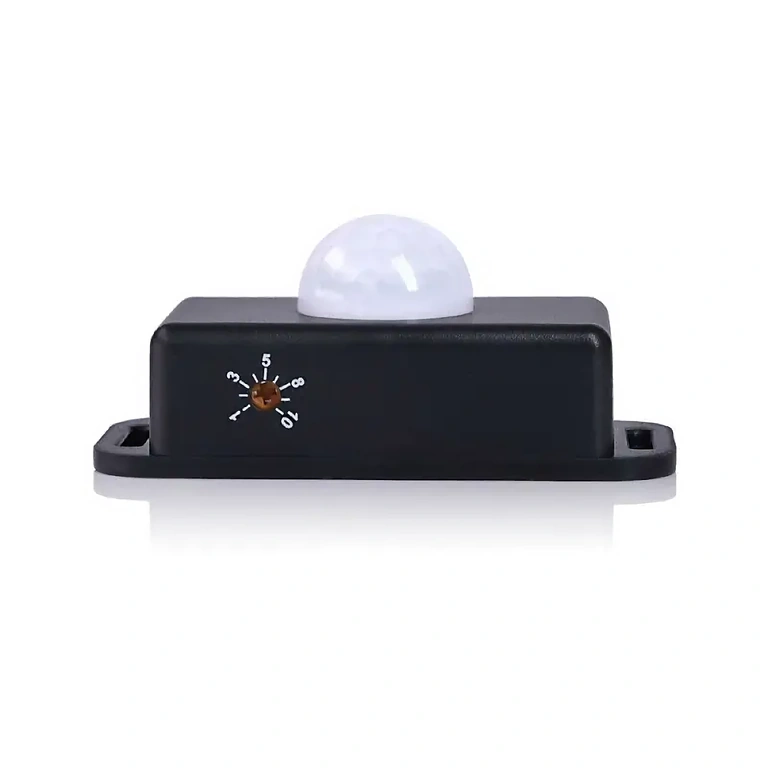

Kasuta korpusel olevat viiteaja potentsiomeetrit, et määrata, kui kaua tuli pärast viimast liikumist põleb (1–10 minutit). Päripäeva keeramine pikendab aega.

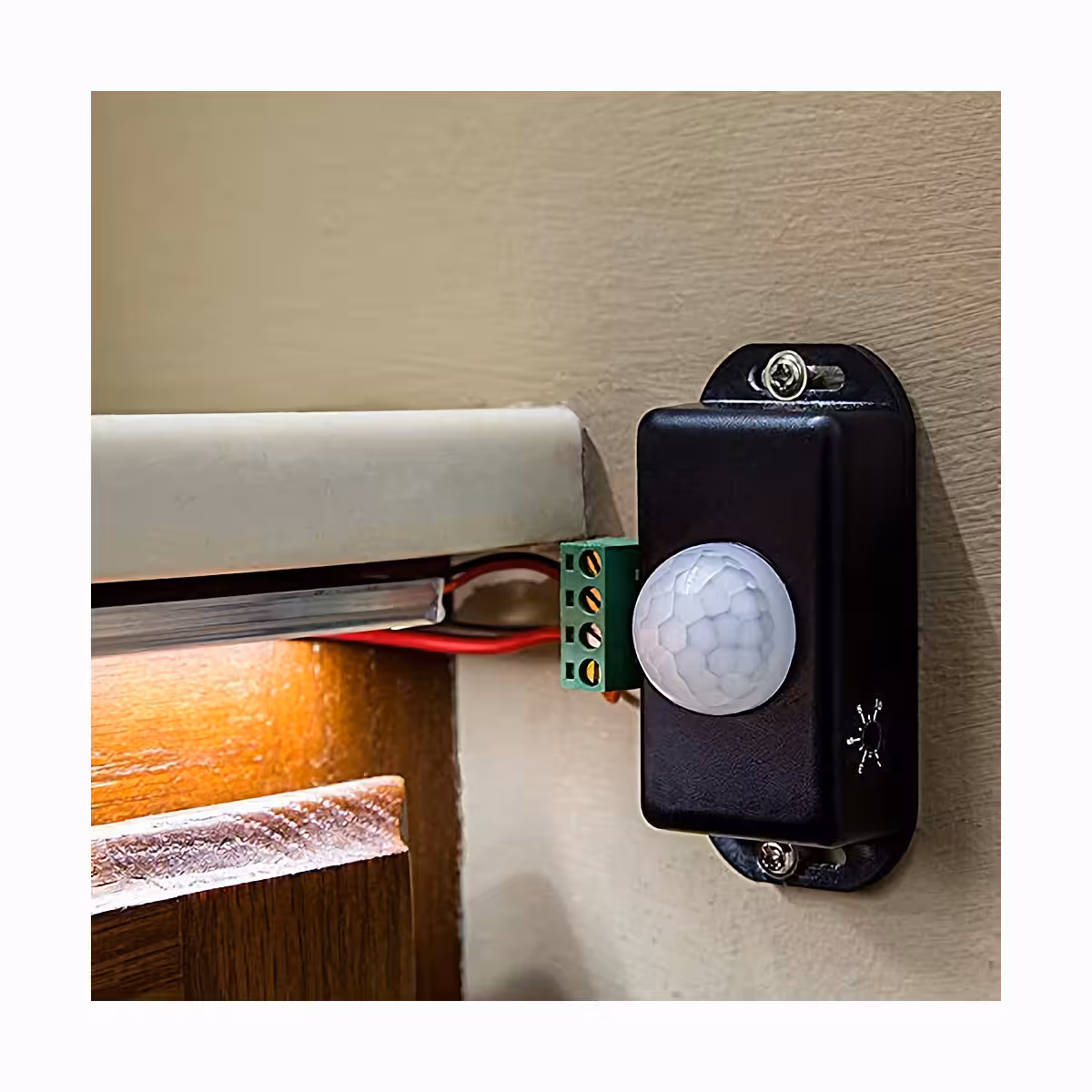

Suuna PIR-andur nii, et tuvastusala kataks soovitud tsooni — parima tulemuse annab anduri paigutamine liikumissuunaga risti.
Testi süsteemi, liikudes tuvastusalas — väljund peaks aktiveeruma kohe pärast liikumise tuvastamist.

Komplekti sisu

1x PIR-8 liikumisandur 12V–24V DC / 6A
1x Ühendusskeem (märgitud korpusel või dokumentatsioonis)

Korduma kippuvad küsimused

Kas seda saab kasutada 230V AC võrgus?

Ei. Seade töötab eranditult 12V–24V DC alalisvooluga. 230V võrgu jaoks on vajalik vastav toiteplokk või selleks ettenähtud andur.

Millist maksimaalset koormust tohib väljundisse ühendada?

Maksimaalne lubatud vool on 6A. See tähendab 12V juures kuni 72W ja 24V juures kuni 144W. Ülekoormuse vältimiseks ära neid piire ületa.

Kas andur töötab ka päevavalguses?

Jah. PIR-tehnoloogia ei sõltu ümbritsevast valgustusest, vaid tuvastab kehasoojust. Anduril puudub hämaruslüliti funktsioon, seega lülitab see tuled sisse ka päevasel ajal.

Kas seda võib paigaldada õue?

Andur talub temperatuure -20°C kuni +60°C, kuid korpusel puudub ametlik IP-kaitseklass. Õues kasutamiseks paigalda see kindlasti katusealusesse või niiskuskindlasse korpusesse.

Kuidas viiteaega reguleerida?

Seda saab teha korpusel oleva pööratava potentsiomeetri abil. Päripäeva keerates aega pikendad (kuni 10 minutit), vastupäeva keerates lühendad (miinimum 1 minut). Eritehnika pole vajalik.
