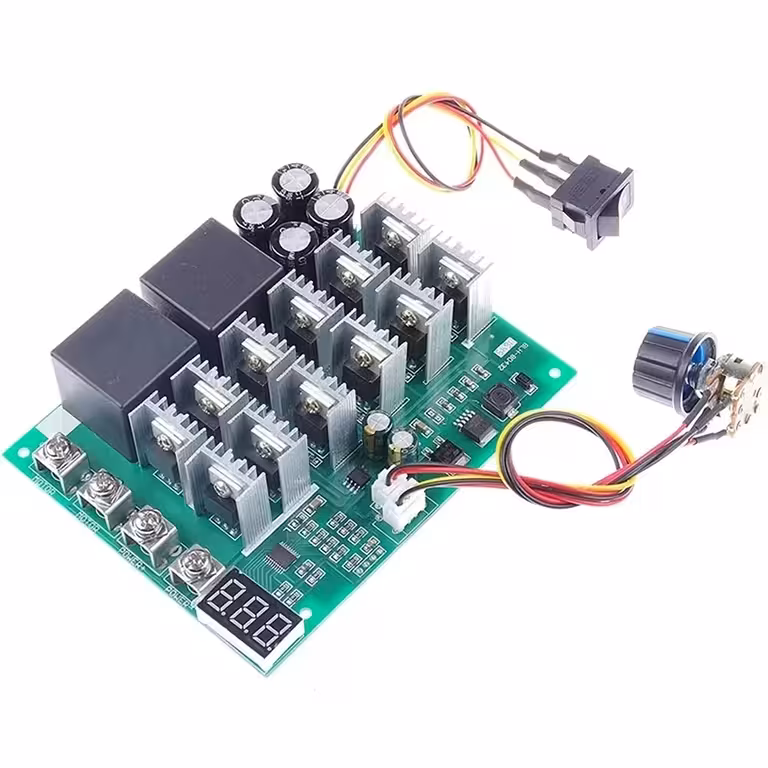

Digitaalne PWM-kontroller 60A/100A – täpne kiiruse reguleerimine alalisvoolumootoritele ja HHO-generaatoritele
Kas vajad võimsa alalisvoolumootori (DC) kiiruse täpset juhtimist ilma kompromissideta? Või otsid lahendust HHO-generaatorile, mille ebaühtlane voolutarve kahjustab elektrolüsaatorit? See digitaalse ekraaniga PWM-kontroller lahendab mõlemad probleemid ühe paigaldusega. Seade töötab pingevahemikus 10V–55V, toetades 60A pidevat voolutugevust ja kuni 100A tippkoormust – see tähendab kuni 3000W võimsust ilma ülekuumenemiseta.
Märkus: Mootor või koormus peab olema kontrolleriga ühendatud enne seadme sisselülitamist. Ilma koormuseta töötamine võib kahjustada MOSFET-transistore.
Miks valida just see mudel? (Peamised eelised):
- Skaleeritav võimsus kuni 3000W — töötab pingetel 12V (720W), 24V (1440W), 36V (2160W), 48V (2880W) või 50V (3000W) ilma riistvaraliste muudatusteta.
- Digitaalne ekraan 0–100% — näed täpselt, millisel protsendil mootor töötab, mitte ei pea seda vibratsiooni või heli järgi oletama.
- Kahesuunaline suunavahetus — muuda pöörlemissuunda mugavalt esipaneelil asuvast nupust, ilma et peaksid juhtmeid ümber ühendama.
- 15kHz PWM-sagedus — vähendab häirivat elektromagnetilist müra ja kaitseb mähiseid pikaajalisel kasutamisel.
- Väike ooterežiimi voolutarve (0.01A) — sobib ideaalselt akusüsteemidesse või päikesepaneelidega ühendamiseks, kuna ei põhjusta märkimisväärset energiakadu.
- HHO-generaatori tugi — reguleerib voolutugevust elektrolüsaatorisse ülitäpselt, vältides ülekoormust, mis võib plaate kahjustada.
- Kvaliteetsed terminalid — tugevad ühendusklemmid tagavad kindla kontakti ja väldivad ühenduste lõdvenemist aja jooksul.
Tehnilised andmed ja jõudlus
PWM (Pulse Width Modulation) tehnoloogia 15kHz fikseeritud sagedusel tagab sujuva ja lineaarse pinge reguleerimise ilma järskude vooluhüpeteta. Võimsad MOSFET-transistorid on arvestatud 100A tippkoormusele, mis tähendab, et DC-mootorite käivitusvoolud ei koorma seadet üle. Kompaktne 120 × 96 × 28 mm moodul mahub hõlpsasti elektrikarpi või iseehitatud seadme korpusesse.
| Parameeter | Väärtus / Kirjeldus |
|---|---|
| Toitepinge | DC 10V – 55V |
| Väljundpinge | Lineaarne (proportsionaalne koormusega) |
| Maksimaalne vool (tipp) | 100A |
| Pidev voolutugevus | 60A |
| Max võimsus 12V juures | 720W |
| Max võimsus 24V juures | 1440W |
| Max võimsus 36V juures | 2160W |
| Max võimsus 48V juures | 2880W |
| Max võimsus 50V juures | 3000W |
| Kiiruse reguleerimine | Lineaarne potentsiomeeter ON/OFF lülitiga |
| Pöörlemissuuna juhtimine | Kahesuunaline (edasi/tagasi) |
| Digitaalne ekraan | 0–100% (kiiruse protsent) |
| PWM-sagedus | 15kHz |
| Ooterežiimi vool | 0.01A |
| Plaadi mõõdud | 120 × 96 × 28 mm |
| Mooduli üldmõõdud | 13 × 10 × 4 cm |
| Ühendustüüp | Terminalklemmid + 7mm nupp |
Kasutamine ja seadistamine
- Ühenda DC toiteallikas (10V–55V) sisendklemmidega, jälgides polaarsust.
- Ühenda DC-mootor või koormus (HHO-generaator, elektrolüsaator jne) väljundklemmidega – ära lülita kontrollerit sisse ilma koormuseta.
- Keera potentsiomeeter miinimumasendisse (0%) enne esmakordset käivitamist.
- Aktiveeri kontroller potentsiomeetrisse integreeritud ON/OFF lülitist.
- Suurenda kiirust järk-järgult, jälgides digitaalset ekraani (0–100%).
- Pöörlemissuuna muutmiseks: keera potentsiomeeter 0-asendisse, oota mootori täielikku seiskumist, vajuta suunanuppu ja alusta uuesti kiiruse tõstmist.
- Kui pidev voolutugevus ületab 40A, taga aktiivne jahutus (väline radiaator või ventilaator), et hoida temperatuur ohututes piirides.
Komplekti sisu
- 1× Digitaalne PWM-kontroller 60A/100A 12V–55V koos digitaalse ekraaniga
Korduma kippuvad küsimused
Kas ma võin kontrollerit testida ilma koormuseta?
Ei. Ilma ühendatud koormuseta võivad MOSFET-transistorid pöördumatult kahjustuda. Ühenda mootor või tarbija alati enne toite sisselülitamist.
Kas see sobib 24V ja 30A HHO-generaatorile?
Jah, see sobib suurepäraselt. Kontroller toetab 24V pinget ja 60A pidevat voolu, seega on võimsusvaru piisav. Veendu vaid, et toiteallikas suudab vajalikku 30A voolutugevust pakkuda.
Kas pöörlemissuunda saab muuta mootori töötamise ajal?
See ei ole soovitatav. Peata mootor täielikult (potentsiomeeter 0-asendis), muuda suunda nupust ja alusta uuesti kiirendamist. Suuna muutmine töötamise ajal võib kahjustada nii mootorit kui ka kontrollerit.
Kas suure koormuse korral on vaja lisajahutust?
Jah, kui pidev voolutugevus ületab 40A, on soovitatav paigaldada väline radiaator või jahutusventilaator. Alla 40A koormuse korral piisab tavatingimustes passiivsest jahutusest.
Kas see töötab ka harjadeta (BLDC) mootoritega?
Ei. See kontroller on mõeldud ainult harjadega (brushed) alalisvoolumootoritele. Harjadeta mootorite jaoks on vajalik spetsiaalne kolmefaasiline BLDC-kontroller.
