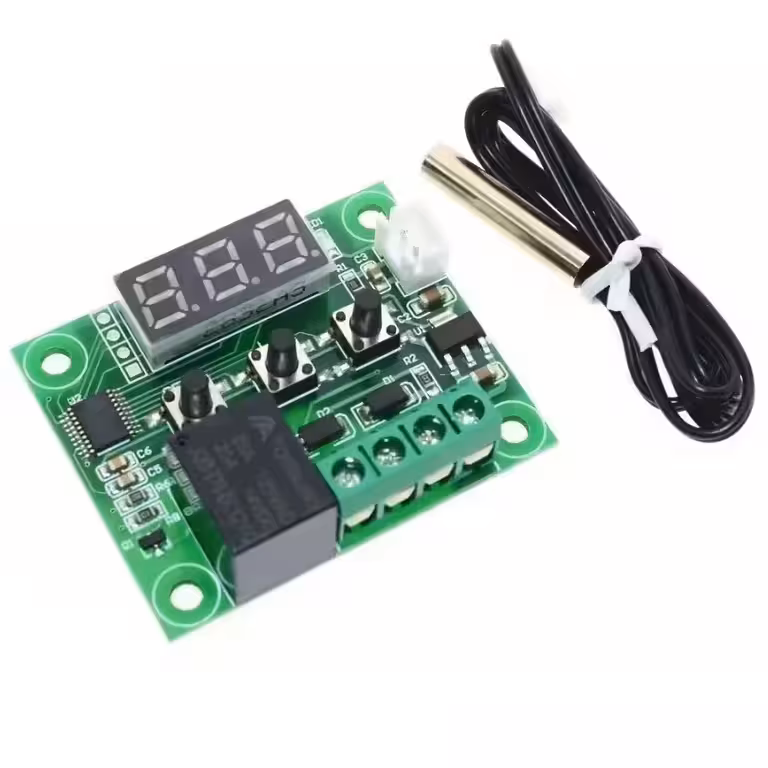

Programmeeritav digitaalne termostaat W1209 – automaatne temperatuurikontroll vahemikus -50°C kuni +110°C
Kas vajad täpset temperatuuri reguleerimist isetehtud külmikus, inkubaatoris, akvaariumis või päikeseküttesüsteemis? Ilma spetsiaalse kontrollerita on oht seadmeid üle kütta või energiat raisata. Digitaalne termostaat W1209 on kompaktne, soodne ja lihtne lahendus temperatuuri automatiseerimiseks.
Märkus: Kui elektriline koormus ületab 20A, soovitame kasutada välist kontaktorit, mida juhitakse termostaadi relee kaudu.
Miks valida just see mudel? (Peamised eelised):
- Lai mõõtevahemik — töötab vahemikus -50°C kuni +110°C, sobides nii sügavkülmikutesse kui ka küttekehade juhtimiseks.
- Võimas 20A relee (NO/NC) — võimaldab otse juhtida väiksemaid kompressoreid, kütteelemente või solenoidklappe ilma lisaseadmeteta.
- 0,1°C eraldusvõime — seade reageerib ja kuvab temperatuurimuutusi 0,1-kraadise täpsusega, mis on kriitiline tundlike protsesside puhul.
- Täielikult programmeeritavad parameetrid — seadista kütte- või jahutusrežiim, hüsterees, viivitusaeg, anduri kalibreerimine ja kõrge temperatuuri alarm.
- Madal voolutarve (35–65mA) — sobib suurepäraselt akutoitel või päikesepaneelidega süsteemidesse, koormamata toiteallikat.
- NTC-andur komplektis — seade on kohe kasutusvalmis, lisatarvikuid pole vaja osta.
Tehnilised andmed ja jõudlus
W1209 moodul uuendab näitu iga 0,5 sekundi järel, tagades kiire reageerimise temperatuurikõikumistele, mis on eriti oluline jahutusseadmete puhul. NO/NC relee annab täieliku paindlikkuse: saad kasutada nii otse- kui ka pöördloogikat ilma elektriskeemi muutmata. Kui kaasasolev NTC-andur ei sobi pikkuse või spetsifikatsiooni poolest, saab selle asendada PTC-anduriga. Tänu kompaktsetele mõõtmetele 48,5 x 40 mm on seadet lihtne integreerida igasse korpusesse või elektrikilpi.
| Parameeter | Väärtus / Kirjeldus |
|---|---|
| Mõõtevahemik | -50°C kuni +110°C |
| Anduri ühilduvus | NTC (komplektis), PTC |
| Ekraani eraldusvõime | 0,1°C |
| Mõõtetäpsus | ±0,1°C |
| Hüstereesi täpsus | 0,1°C |
| Värskendussagedus | 0,5 sekundit |
| Voolutarve | 35mA – 65mA |
| Ekraan | 0,28-tolline LED, 3-kohaline |
| Toitepinge | 12V DC |
| Relee maksimaalne voolutugevus | 20A |
| Relee tüüp | Topelt: NO (Normal Open) / NC (Normal Closed) |
| Töötemperatuur | -10°C kuni +60°C, niiskus 20%–85% |
| Mooduli mõõtmed | 48,5 x 40 mm |
Programmeerimine ja kasutamine
- Menüüsse sisenemiseks hoia SET-nuppu all 5 sekundit.
- Parameetrite vahel liikumiseks kasuta + ja – nuppe, kinnitamiseks vajuta SET.
- P0 – Töörežiim: C (jahutus) / H (küte) — vaikimisi: C
- P1 – Hüsterees: vahemik 0,1–30°C — vaikimisi: 2
- P2 – Ülemine temperatuuripiir: max 110°C — vaikimisi: 110
- P3 – Alumine temperatuuripiir: min -50°C — vaikimisi: -50
- P4 – Anduri kalibreerimine: -7°C kuni +7°C — vaikimisi: 0
- P5 – Relee viivitus: 0–600 sekundit — vaikimisi: 0
- P6 – Kõrge temperatuuri alarm: 0–110°C — vaikimisi: OFF
- Tehasesätete taastamine: vajuta korraga + ja – nuppe.
- Täpsema mõõtmistulemuse saamiseks paigalda andur nii, et ots oleks suunatud ülespoole ja kaitstud otsese õhuvoolu eest.
Komplekti sisu
- 1x Digitaalne termostaat W1209
- 1x NTC-temperatuuriandur
Korduma kippuvad küsimused
Millist toitepinget W1209 termostaat vajab?
Seade töötab ainult 12V DC pingega. 230V vahelduvvooluvõrgus kasutamiseks on vajalik sobiv toiteadapter.
Kas sellega saab juhtida külmikukompressorit või küttekeha?
Jah. 20A relee võimaldab otse juhtida väiksemaid kompressoreid, kütteelemente, solenoidklappe ja ventilaatoreid. Suurema koormuse korral kasuta välist kontaktorit.
Kas NTC-andurit saab asendada pikema või teist tüüpi anduriga?
Jah, moodul toetab nii NTC kui ka PTC andureid. Võid kasutada erineva kaablipikkuse või omadustega andureid ilma täiendavate muudatusteta.
Kuidas vahetada kütte- ja jahutusrežiimi vahel?
Ava menüü (hoia SET all 5 sekundit) ja muuda parameetrit P0: H tähistab kütmist, C jahutamist.
Mis vahe on NO ja NC kontaktidel?
NO (Normal Open) kontakt sulgub relee aktiveerimisel – kasutatakse seadme sisselülitamiseks soovitud temperatuuri saavutamisel. NC (Normal Closed) kontakt avaneb aktiveerimisel – kasulik seadme väljalülitamiseks piirväärtuse saavutamisel.
