Digitaalne paneelimõõdik – pinge ja voolutugevuse samaaegne jälgimine

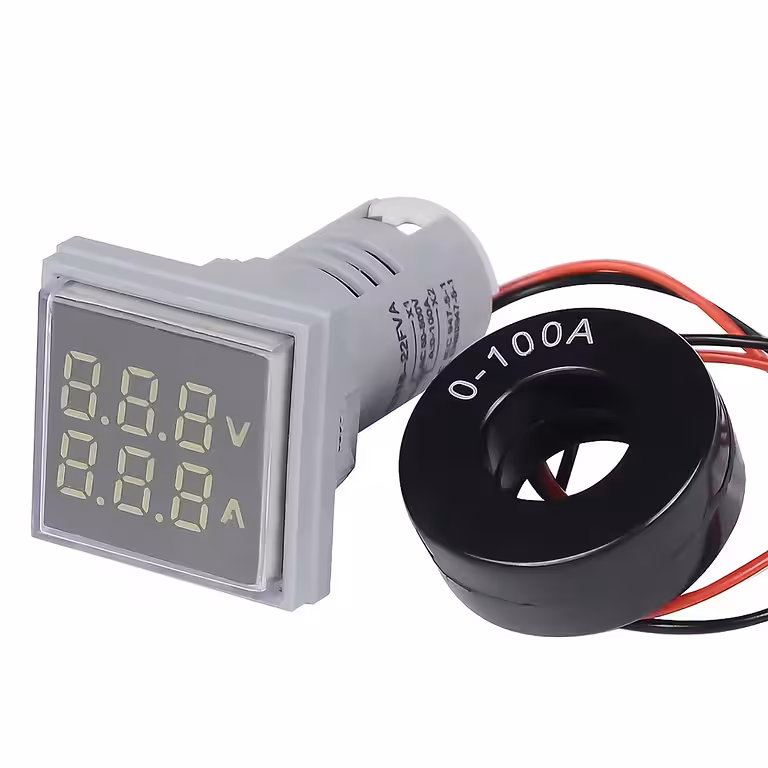

Kui soovid oma elektrijaotuskilbis toimuvaga kursis olla ja jälgida reaalajas nii pinget kui ka voolutugevust, on see seade ideaalne lahendus. Digitaalne AC volt-ampermeeter (60–500V / 0–100A) kuvab mõlemad näidud korraga selgel LED-ekraanil. Seade on kompaktne ja mõeldud standardse 22 mm läbimõõduga avasse paigaldamiseks. Ei mingeid lüliteid ega keerulisi seadistusi.

Märkus: Seade on mõeldud kasutamiseks ainult vahelduvvoolu (AC) võrkudes. See ei ühildu alalisvoolu (DC) süsteemidega. Suurema täpsuse saavutamiseks väiksemate voolutugevuste korral on soovitatav juhtida faasijuhe 3–5 korda läbi voolutrafo rõnga.

Miks valida just see mudel? (Peamised eelised):

Samaaegne mõõtmine — pinge ja voolutugevus kuvatakse ekraanil korraga, mis säästab aega ja välistab segaduse.
Lai kasutusala — mõõtepiirkond 60–500V ja 0–100A sobib nii tavalisse 230V koduvõrku kui ka tööstuslikesse kolmefaasilistesse süsteemidesse.
Hästi loetav LED-ekraan — numbrid on selgelt nähtavad ka hämarates tingimustes või kaugemalt vaadates.
Kompaktne 22 mm paigaldus — esipaneeli mõõtmed 31×31 mm võimaldavad paigaldust ka kitsastesse ja ruumipuuduses elektrijaotuskilpidesse.
Mitteinvasiivne voolumõõtmine — faasijuhe tuleb lihtsalt läbi voolutrafo rõnga juhtida, mistõttu pole vaja olemasolevat vooluringi katkestada.
Reguleeritav täpsus — alla 10A voolutugevuse korral saab mõõtetäpsust oluliselt tõsta, tehes faasijuhtmega 3–5 keerdu ümber voolutrafo.

Tehnilised andmed ja jõudlus

See moodul ühendab endas AC voltmeetri ja voolutrafoga ampermeetri ühes korpuses. L ja N klemmid tagavad seadme toite ja pinge mõõtmise, samas kui voolutugevust mõõdetakse mugavalt voolutrafo rõnga abil. Paigaldus on lihtne ja ei nõua kaabelduse ümbertegemist. Tulemused kuvatakse koheselt kõrge kontrastsusega LED-ekraanile.

Parameeter	Väärtus / Kirjeldus
Pinge mõõtepiirkond	60 – 500 V AC
Voolutugevuse mõõtepiirkond	0 – 100 A AC
Ühilduv võrgutüüp	Ainult vahelduvvool (AC)
Ekraani tüüp	LED, kõrge heledus
Esipaneeli mõõtmed	31 × 31 mm
Paigaldusava läbimõõt	22 mm
Korpuse värv	Valge
Voolu mõõtmise meetod	Voolutrafo (induktiivne, mitteinvasiivne)
Soovituslikud keerud täpsuse tagamiseks	3 – 5 keerdu (väikeste voolude korral)

Paigaldus- ja kasutusjuhend

Puurige elektrijaotuskilbi paneeli 22 mm läbimõõduga ava ja sisestage volt-ampermeeter.
Ühendage võrgu faasijuhe (L) seadme L-klemmiga.
Ühendage võrgu nulljuhe (N) seadme N-klemmiga.
Juhtige tarbija faasijuhe läbi voolutrafo rõnga. Alla 10A voolutugevuse korral tehke täpsuse suurendamiseks 3–5 keerdu ümber rõnga.
Ühendage faasijuhe tarbijaga ja tarbija nulljuhe otse võrgu nullklemmiga.
Lülitage vool sisse — LED-ekraan hakkab koheselt kuvama pinget ja voolutugevust.

Pakendi sisu

1 × Digitaalne AC volt-ampermeeter 60–500V / 0–100A, valge korpus

Korduma kippuvad küsimused

Kas seade töötab ka alalisvooluga (DC)?

Ei. Seade on mõeldud ainult AC-võrkudele. Alalisvooluga ühendamine võib seadet kahjustada ja põhjustada valesid näitusid.

Kas pean faasijuhtme läbi lõikama?

Ei. Juhe tuleb lihtsalt läbi voolutrafo rõnga pista, seega jääb olemasolev vooluring puutumatuks ja paigaldus on täiesti mitteinvasiivne.

Miks on vaja juhet mitu korda läbi rõnga keerata?

Iga lisakeerd võimendab tuvastatavat magnetvälja. Väikeste voolutugevuste (alla 5–10A) korral parandab 3–5 keerdude tegemine mõõtmistäpsust märgatavalt.
