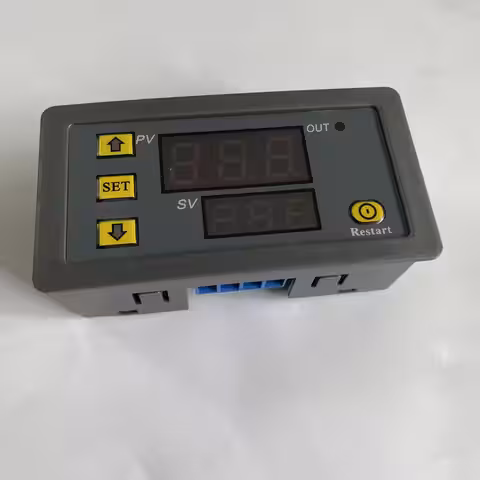

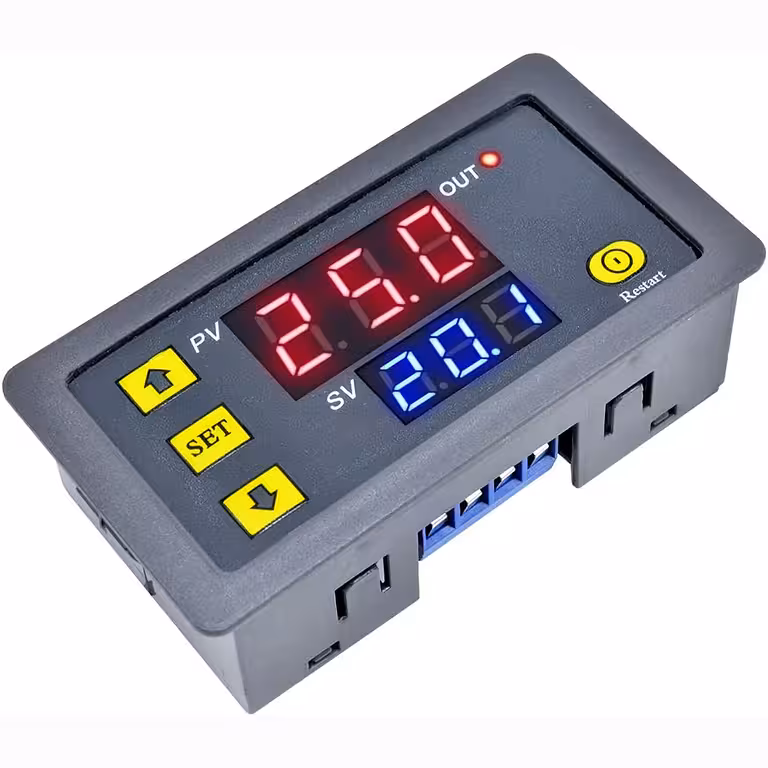

Programmeeritav 220V taimerrelee topelt-ekraaniga T1/T2 — täpne ajastus ilma analoogkõikumisteta
Kas vajad pumba, ventilaatori või niisutussüsteemi automaatset juhtimist ilma, et peaksid ise kella jälgima? Programmeeritav taimerrelee lahendab selle mure jäädavalt. Määra lihtsalt T1 ja T2 intervallid, vali töörežiim ja seade töötab iseseisvalt ööpäevaringselt, pidades vastu ka voolukatkestustele.
Märkus: Moodul on mõeldud paigaldamiseks isikutele, kellel on põhiteadmised elektritöödest. Enne paigaldamist tutvuge kindlasti pakendis oleva ühendusskeemiga.
Miks valida just see mudel? (Peamised eelised):
- Topelt-LED-ekraan T1 + T2 — näed ja muudad mõlemat intervalli samaaegselt, ilma tüütu menüüdes navigeerimiseta
- 6 töörežiimi — viivitus, ajastus, tsükliline ON/OFF ja OFF/ON katavad kõik vajadused alates automaatsest kastmisest kuni tööstuslike ahjudeni
- Vahemik 0–999 sekundit, minutit või tundi — täielik paindlikkus ühe P0 parameetri kaudu, lisamooduleid pole vaja
- Püsimälu — T1, T2, P0 ja P1 sätted säilivad ka pärast voolukatkestust; taaskäivitamisel jätkab seade täpselt sealt, kus pooleli jäi
- Võimsus 10A / 1500W — lülitab otse pumpasid, ventilaatoreid, küttekehasid ja valgustust ilma täiendava kontaktorita
- Kompaktne disain elektrikilpi — mõõdud 79×26×43 mm, paigaldusava 72×40 mm, sobib standardsetesse paneelidesse
Tehnilised andmed ja jõudlus
Mooduli südameks on spetsiaalne ajastuse mikrokontroller, mitte analoog-RC-ahel. See tagab, et määratud intervall püsib täpne sõltumata pinge- või temperatuurikõikumistest. Nupud SET, + ja – võimaldavad seadistada kõik vajaliku vähem kui minutiga ning tsüklirežiim (P1-4 ja P1-5) käitab ON/OFF tsükleid lõputult ilma käsitsi sekkumiseta. NO/NC releekontakt tagab ühilduvuse nii takistuslike kui ka induktiivkoormustega kuni 1500W (220V AC).
| Parameeter | Väärtus / Kirjeldus |
|---|---|
| Toitepinge | AC 220V |
| Maksimaalne voolutugevus | 10A |
| Maksimaalne lülitusvõimsus | 1500W |
| Ajastusvahemik T1 / T2 | 0–999 sekundit / 0–999 minutit / 0–999 tundi |
| Ajaühikud (P0) | P0=0 sekundid | P0=1 minutid | P0=2 tunnid |
| Töörežiimid (P1) | P1-0 kuni P1-5 (6 režiimi) |
| Seadete mälu | Püsimälu (säilib voolukatkestuse korral) |
| Ekraan | Topelt-LED (T1 + T2) |
| Mooduli mõõdud | 79 × 26 × 43 mm |
| Paigaldusava mõõdud | 72 × 40 mm |
| Väljundi tüüp | NO/NC releekontakt |
Programmeerimine ja kasutamine
- Ühendage moodul vastavalt pakendis olevale elektriskeemile (L, N sisend 220V; koormuse väljund NO/COM kontaktidele).
- Lülitage sisse AC 220V toide. Ekraan kuvab vaikimisi T1 aja väärtuse.
- Vajutage lühidalt SET nuppu, et siseneda seadistusrežiimi. Aktiivne number hakkab vilkuma.
- Kasutage + ja – nuppe, et määrata T1 soovitud väärtus (ON-kestus või viivitus, sõltuvalt režiimist).
- Vajutage uuesti SET, et liikuda T2 juurde ja määrake vastav väärtus.
- Salvestamiseks vajutage SET või oodake mõni sekund, kuni seade salvestab automaatselt.
- Vajutage pikalt SET nuppu (3–5 sekundit), et avada täpsemate parameetrite menüü.
- Määrake P0 (ajaühik):
- P0=0 — sekundid
- P0=1 — minutid
- P0=2 — tunnid
- Vajutage lühidalt SET, et liikuda P1 juurde ja valida töörežiim:
- P1-0: pärast T1 viivitust relee aktiveerub ja jääb aktiivseks
- P1-1: pärast T1 viivitust relee jääb passiivseks
- P1-2: pärast T1 relee aktiveerub; pärast T2 lülitub välja
- P1-3: pärast T1 relee on passiivne; pärast T2 aktiveerub
- P1-4: korduv tsükkel ON (T1) → OFF (T2) → ON (T1)…
- P1-5: korduv tsükkel OFF (T1) → ON (T2) → OFF (T1)…
- Vajutage lühidalt SET, et salvestada parameetrid ja menüüst väljuda. Moodul alustab automaatselt tööd uue režiimiga.
Praktiline näide — korduv tsükkel 30s ON / 60s OFF: Seadistage T1=30, T2=60, P0=0 (sekundid), P1=4. Relee lülitab automaatselt: 30 sekundit aktiivne, 60 sekundit passiivne, korrates seda lõputult.
Pakendi sisu
- 1 × Digitaalne programmeeritav taimerrelee 220V (T1/T2 moodul)
- 1 × Elektriline ühendusskeem
Korduma kippuvad küsimused
Kas see töötab ka teiste pingetega, näiteks 12V DC?
Ei. See mudel on mõeldud kasutamiseks ainult AC 220V toitega. Madalpinge (12V, 24V DC) rakenduste jaoks on vaja vastava pingega mudelit.
Kas seaded lähevad voolukatkestuse korral kaduma?
Ei. Püsimälu säilitab T1, T2 ja P0/P1 parameetrid ka voolukatkestuse ajal. Taaskäivitamisel jätkab relee tööd viimaste salvestatud seadetega.
Milliseid seadmeid saan relee väljundiga ühendada?
Seade toetab takistuslikke ja induktiivkoormusi kuni 10A / 1500W (220V AC) — veepumbad, ventilaatorid, küttekehad, LED-ribad, valgustus ja väiksemad mootorid. Suuremate induktiivkoormuste puhul on soovitatav kasutada täiendavat kontaktorit.
Kas saan määrata lühema kui 1-sekundilise intervalli?
Ei. Minimaalne eraldusvõime on 1 sekund. Millisekundites ajastuse jaoks on vaja täpsema eraldusvõimega releed.
Kas seda saab paigaldada otse elektrikilpi?
Jah. 72×40 mm paigaldusava võimaldab seadme integreerida otse paneeli või standardse elektrikilbi karpi. Kompaktne suurus (79×26×43 mm) jätab piisavalt ruumi ka teistele komponentidele.
