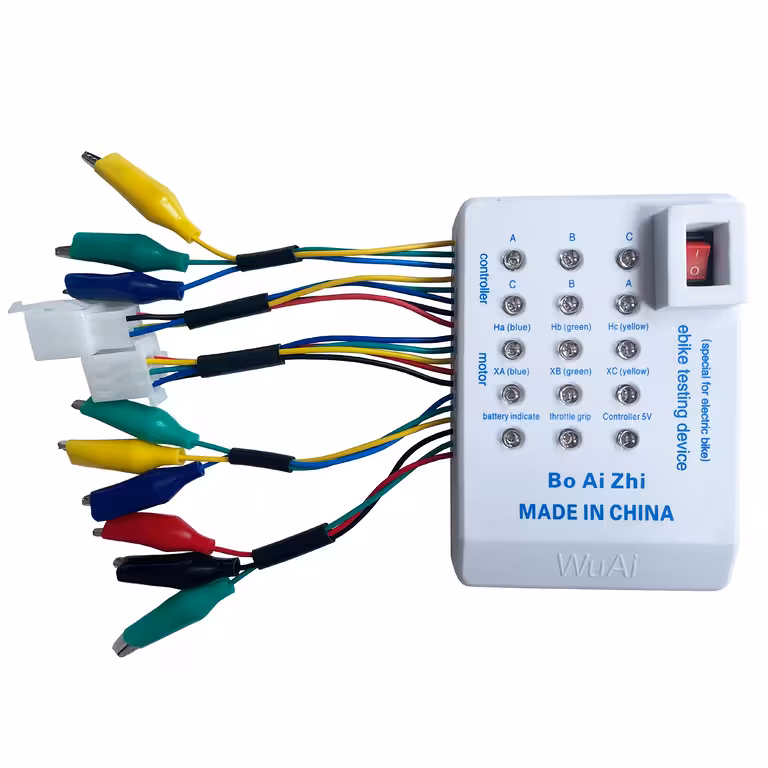

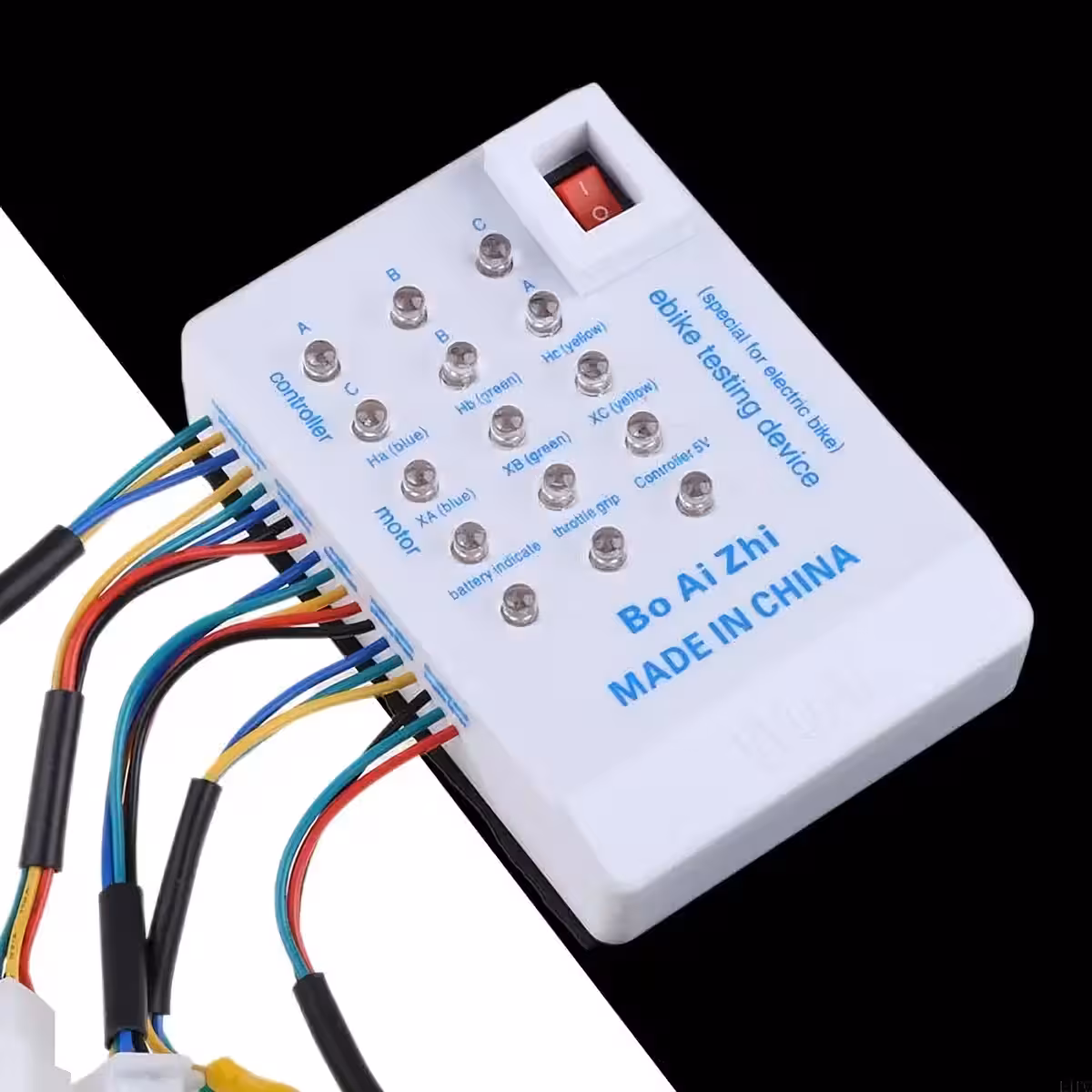

Universaalne tester elektritõukeratastele ja -jalgratastele – harjavaba mootori, Hall-andurite testija 24–72V

Põhifunktsioonid:

• Kontrolleri ja mootori 3-faasiliste väljundite kontroll
• Kontroller–Halli andurite ühenduse testimine
• Halli andurite kontroll mootori väljundil
• Gaasikäepideme testimine
• Piduri ohutuskontroll
• Ühilduv enamikuga harjavatest elektrisõidukitest

Tehnilised andmed:

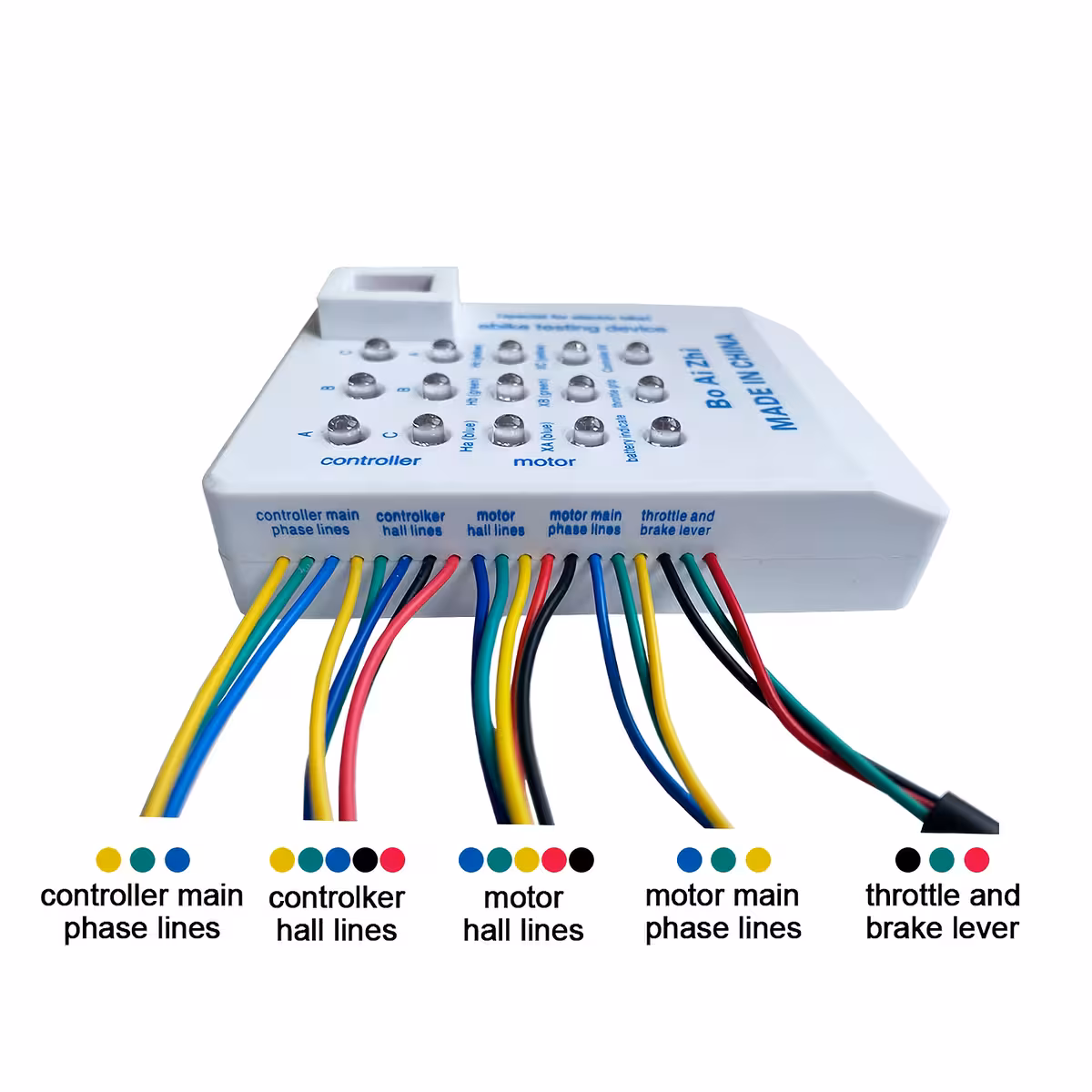

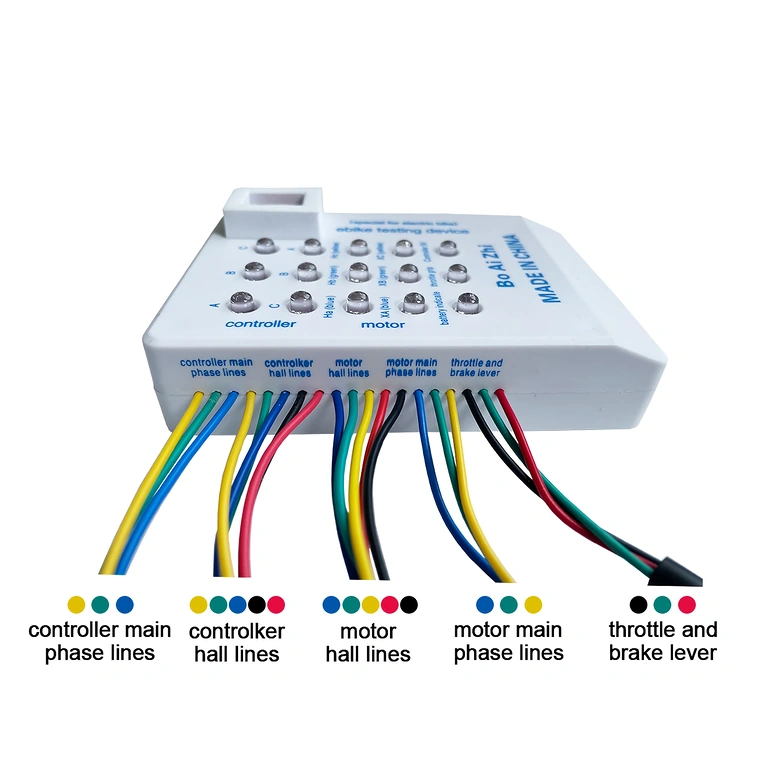

Testija ühendused:

• Esimene grupp (vasakul) – gaasikäepide (punane = +5V, sinine = signaal, must = GND)
• Teine grupp – mootori faasijuhtmed (kollane, roheline, sinine)
• Kolmas grupp – mootori Halli andur (punane = +5V, kollane/roheline/sinine = signaal, must = GND)
• Neljas grupp – kontrolleri faaside väljund (kollane, roheline, sinine)
• Viies grupp – kontrolleri Halli andur (punane = +5V, kollane/roheline/sinine = signaal, must = GND)

Mootorifaasijuhtmete testimise protseduur:

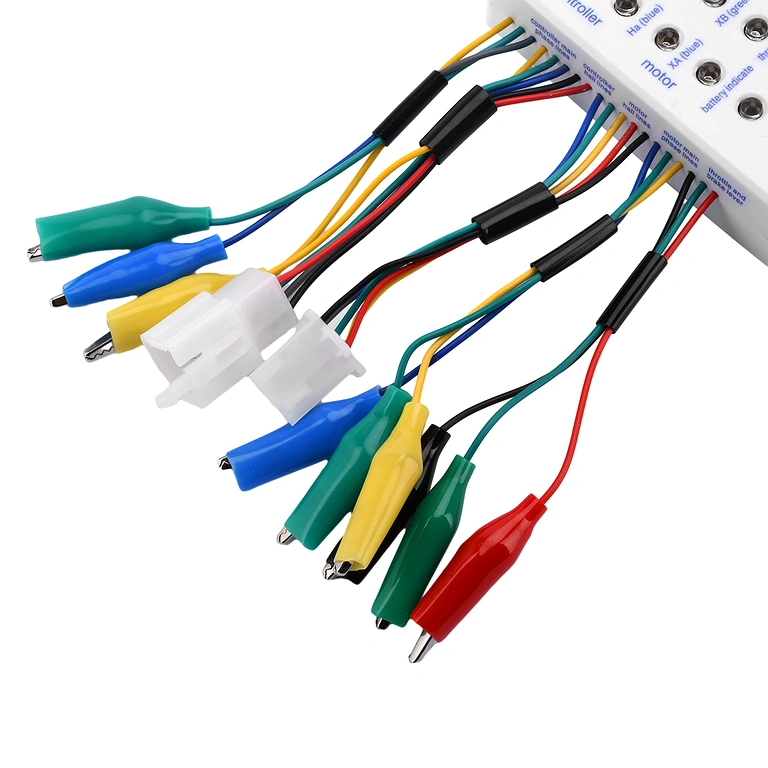

1. Ühendage tester välja lülitatuna ainult mootori 3 faasijuhtmega.

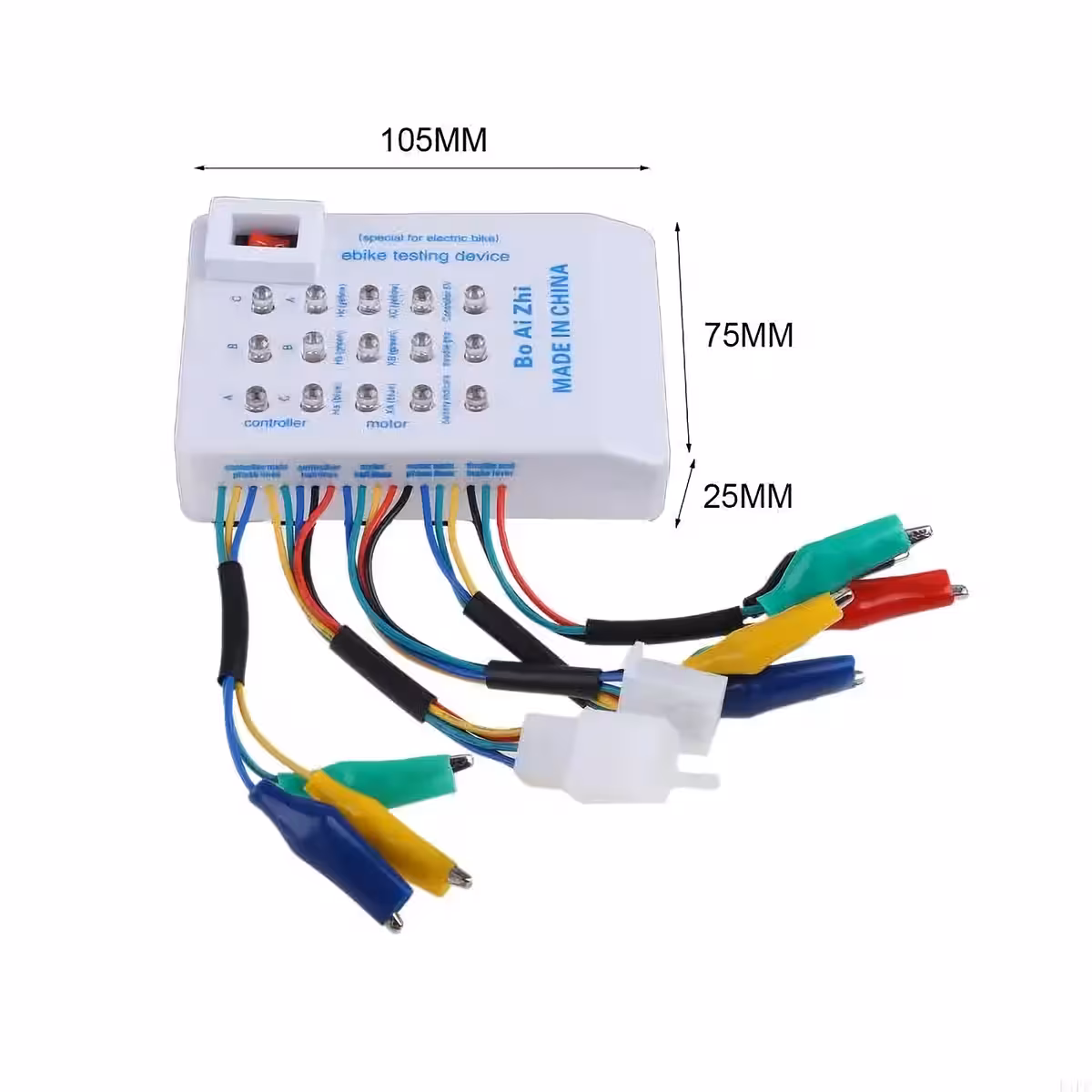

2. Pöörake mootorit edasi (vaba käiguga mootorite puhul pöörake ratast käsitsi vastupäeva).
3. Kontrollige, et kõik LED-id vilguksid. Kui kõik vilguvad, kontrollige järjestust vasakult paremale.

Halli andurite ja mootori juhtmete testimise protseduur:

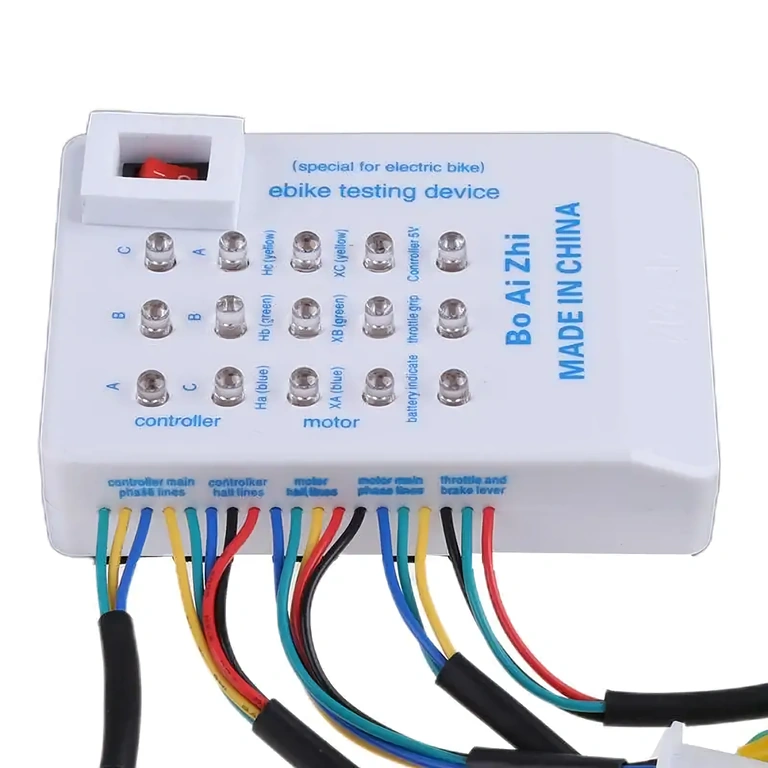

1. Ühendage testeriga ainult Halli anduri pistik. Mõnel harjatud mootoril võib osutuda vajalikuks eemaldada valge plastist pistik.
2. Ühendage tester sees ja pöörake mootorit edasi.
3. Kontrollige, et kõik LED-id vilguksid õiges järjestuses (vasak → parem).

Kontrolleri testimise protseduur:

1. Ühendage gaasikäepide kontrolleriga.
2. Ühendage kontrolleri faasi- ja Halli juhtmed testijaga.

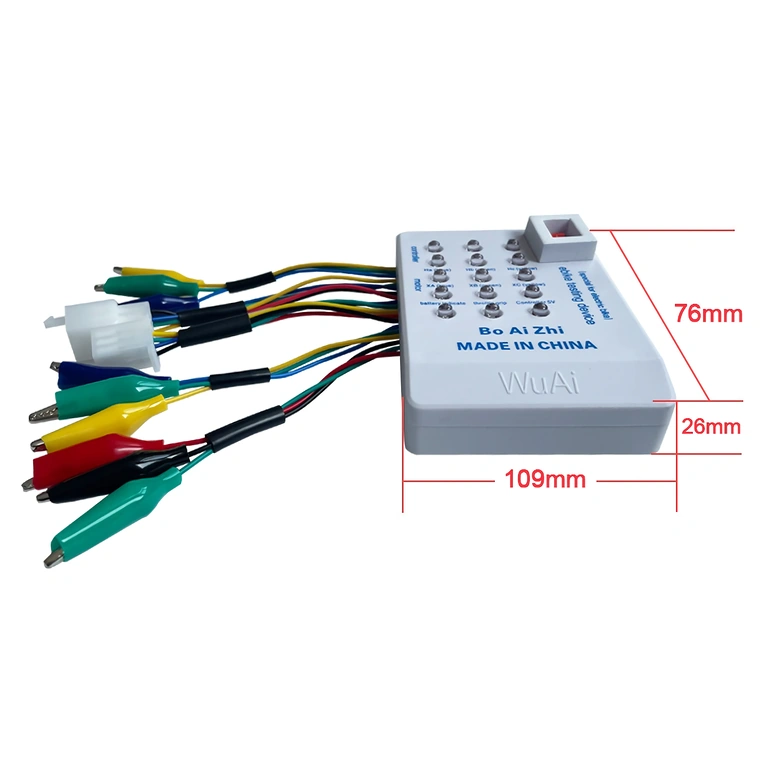

3. Ühendage kontroller akuga.

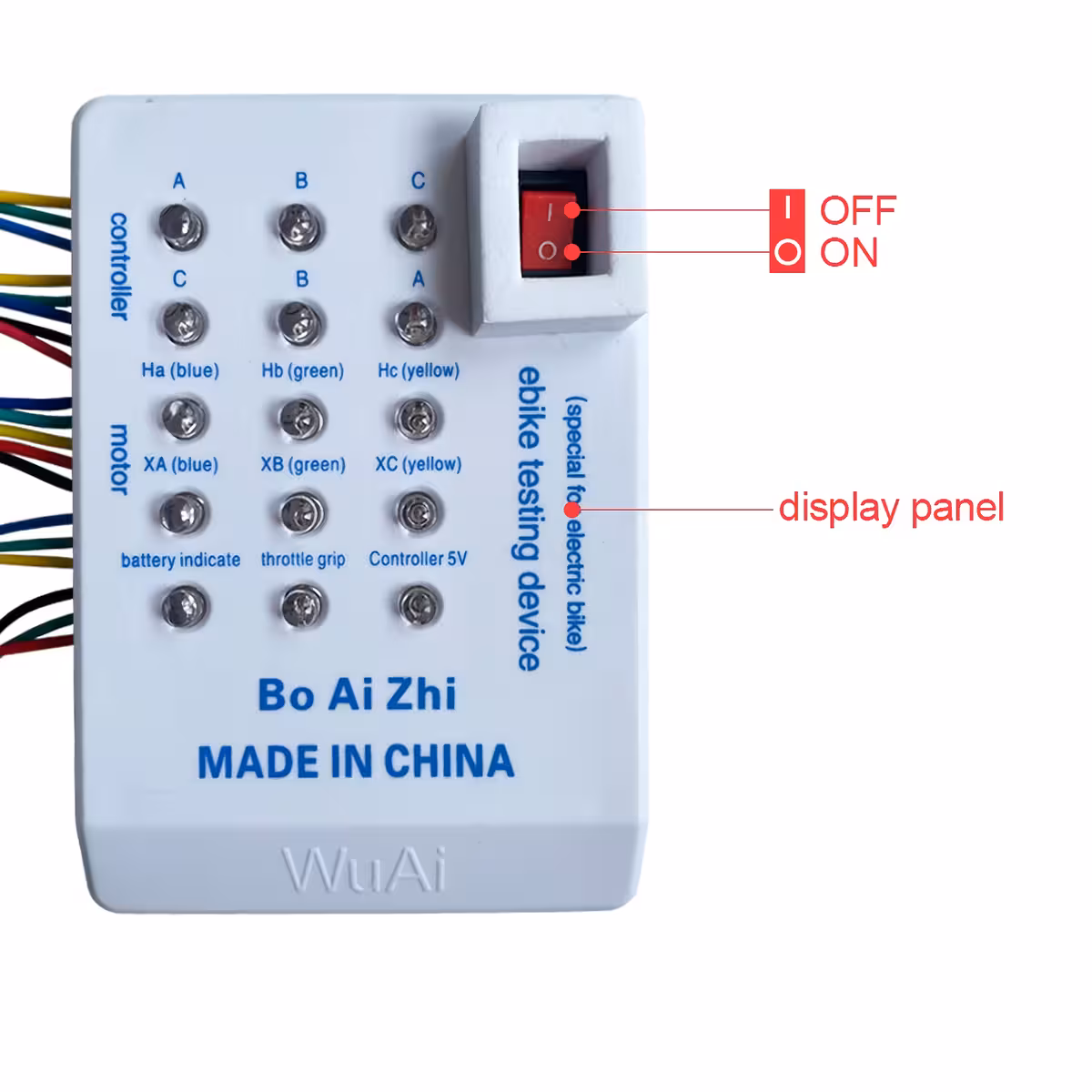

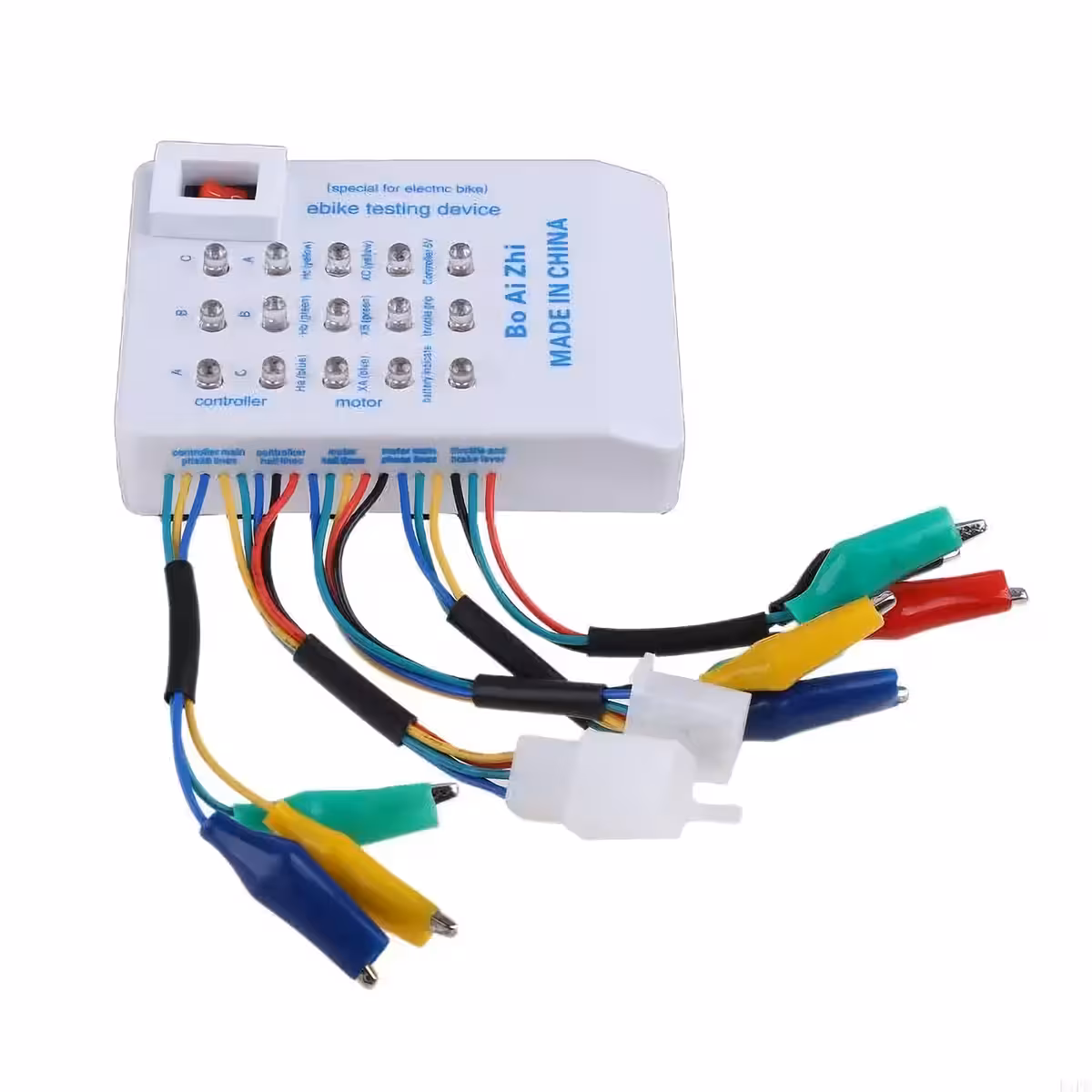

4. Lülitage tester sisse ja kontrollige 5V LED-i LED-ringide keskel.
5. Kui 5V LED ei sütti, ei anna kontroller Halli anduritele õiget pinget.
6. Pöörake gaasikäepidet aeglaselt ja kontrollige, et vastas LED süttiks ning pöörleks õigesti.

Gaasikäepideme testimise protseduur:

1. Ühendage gaasikäepide testijaga.
2. Testeriga sees kontrollige, et LED oleks roheline.
3. Pöörake käepidet täielikult; LED peaks minema: roheline → välja → punane (täisavatus).
4. Kui LED ei muutu, võivad käepide või juhtmed olla vigased.

Korduma kippuvad küsimused:

• Halli anduri LED ei sütti: andur või juhe on vigane.
• 5V LED ei sütti: kontrolleri 5V toide on vigane või Halli punane/must juhe on katkenud.
• Faaside LED ei sütti: faasijuhe on katkenud või mootori sisemine kontakt on vigane.
• LED-id süttivad vastupidises järjekorras (parem → vasak): faasi- ja Halli juhtmeid saab õigesti paigutada mootori ja kontrolleri jaoks.
• Faaside LED-id vilguvad samaaegselt: rattakiirusest või käigumootorist tingitud; oluline on, et kõik LED-id süttiksid.
• Vigane gaasikäepide: LED-id ei järgi roheline → välja → punane järjekorda täieliku pöörde korral.
