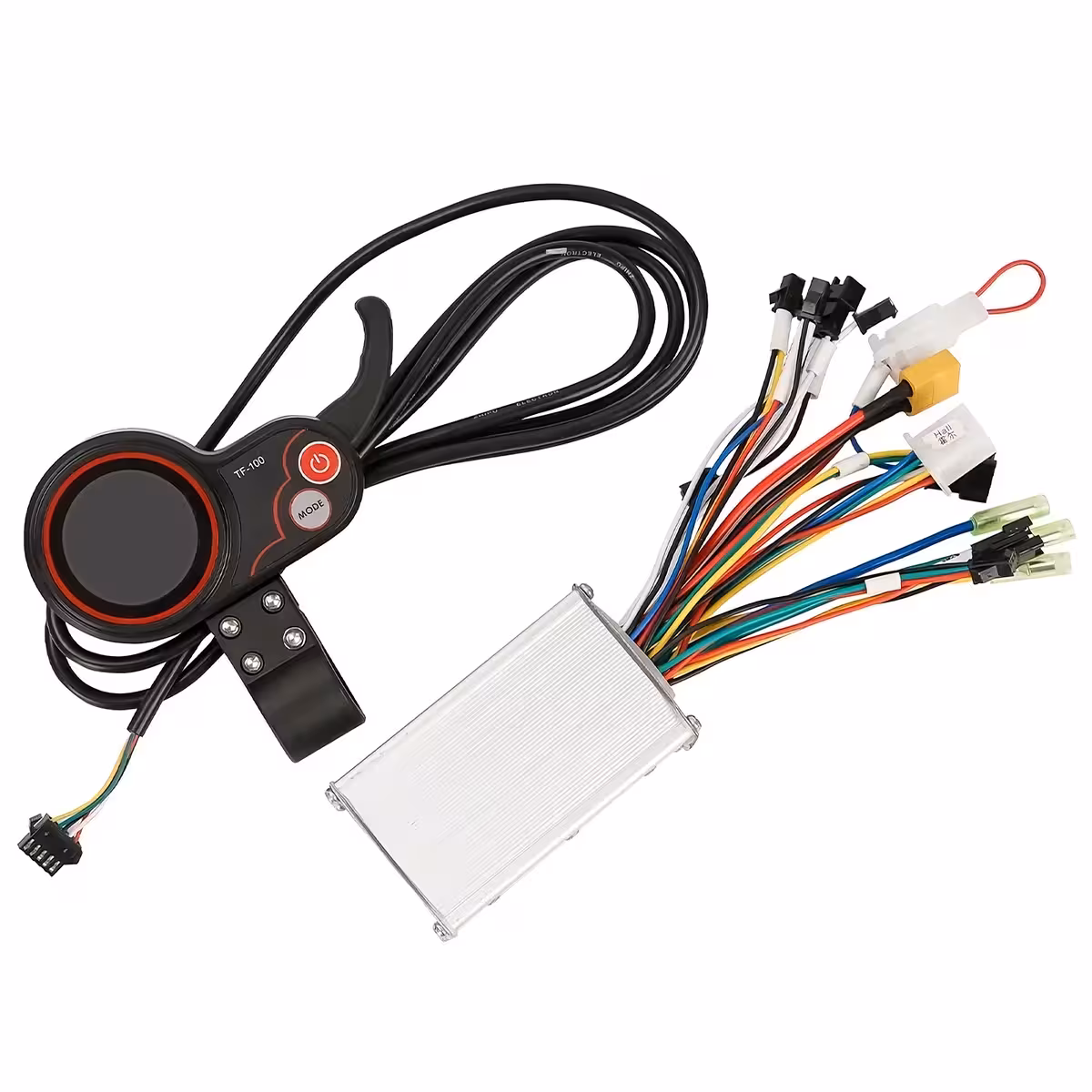

20A harjavaba kontroller koos TF-100 ekraaniga – ideaalne uuendus tõukerattale või elektrijalgrattale

Kas tõukeratta sõit on ebaühtlane, vana ekraan ei reageeri või vajad lihtsalt rohkem võimsust? Kvaliteetne harjavaba kontroller on vahe frustreeriva sõidukogemuse ja sujuva liikumise vahel. See 20A kontrollerikomplekt toetab 24V, 36V ja 48V pinget ning 350W kuni 1000W mootoreid, sobides seega enamikule turul olevatest levinud mudelitest.

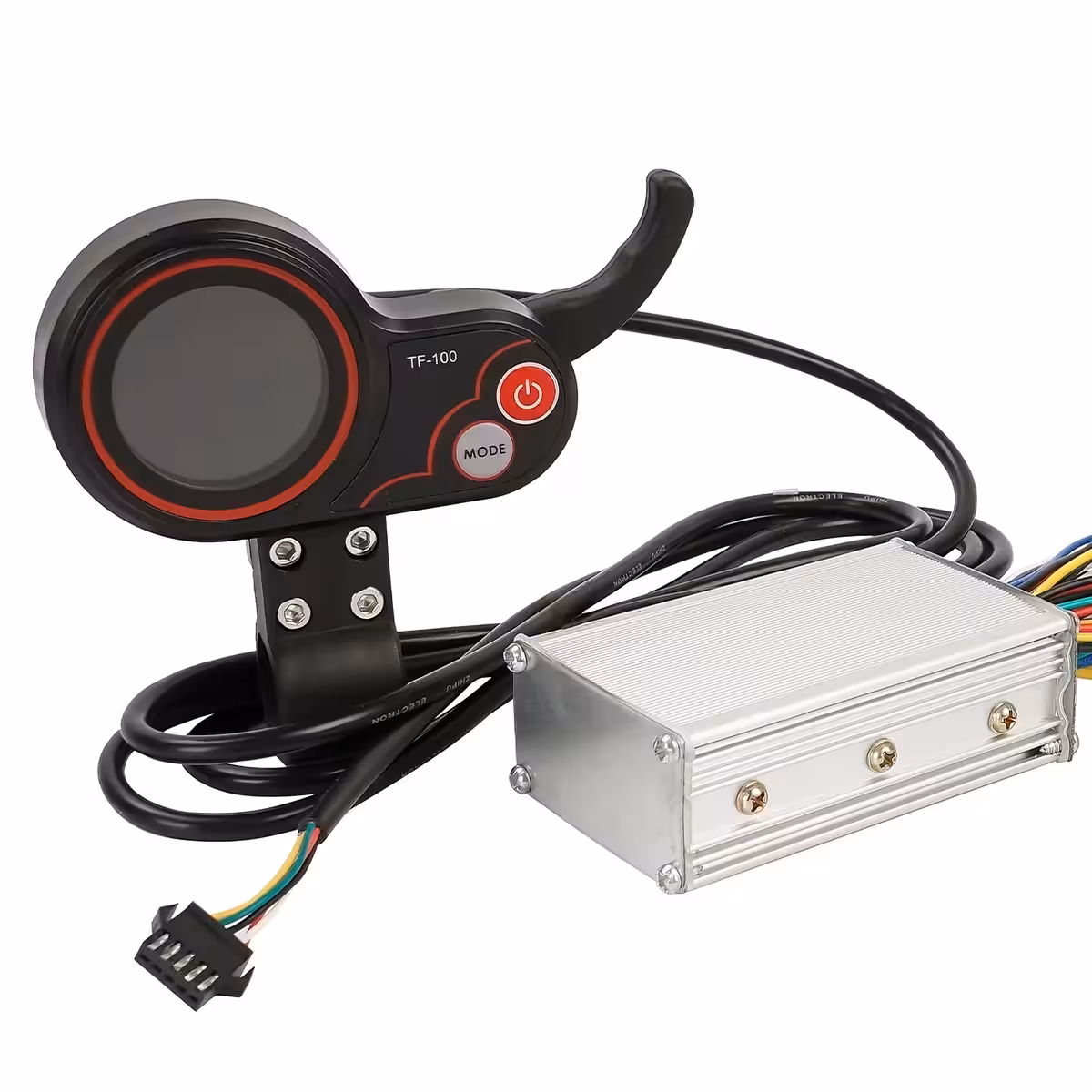

Märkus: Komplekt sisaldab kontrollerit ja LCD TF-100 ekraani. Enne ostmist kontrollige kindlasti pistikute ühilduvust oma tõukeratta mudeliga.

Miks valida just see mudel? (Peamised eelised):

Universaalne pinge 24V / 36V / 48V — töötab enamiku levinud akudega ilma lisamuudatusteta
Võimsus 350W–1000W — sobib otse asenduseks peaaegu igale linna-tõukerattale või elektrijalgrattale
Automaatne seadistus (Self-learning) — tuvastab ja korrigeerib mootori pöörlemissuuna ise, välistades valest ühendamisest tingitud rikked
Komplektis LCD TF-100 ekraan — P-seadete menüüs on üle 16 parameetri, alates voolupiirangust kuni püsikiirusehoidjani
E-ABS ja madalpinge pidurdus — elektrooniline pidurdussüsteem vähendab klotside kulumist ja parandab juhitavust tihedas liikluses
PAS-tugi — ühildub pedaalimise abisüsteemidega, ideaalne väntamisanduriga elektrijalgratastele
Integreeritud elektriline lukk — lisaturvalisus juhusliku käivitamise vastu

Tehnilised andmed ja jõudlus

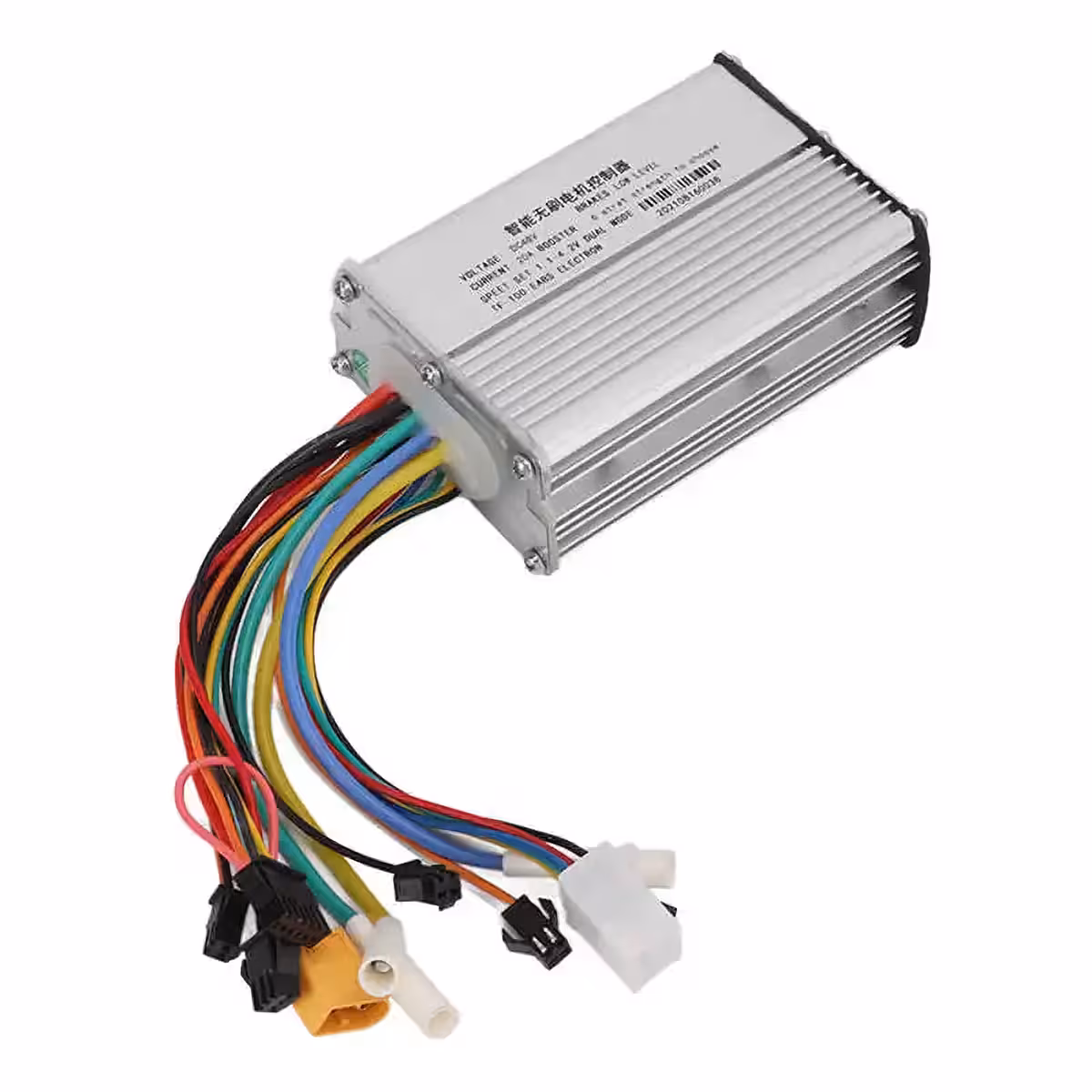

Harjavaba BLDC arhitektuur koos Hall-andurite toega (6 juhet) tagab sujuva mootori töö igal kiirusel – ei mingit jõnksutamist kohaltvõtul ega ülekuumenemist püsikiirusel. P14 parameetri kaudu reguleeritav voolupiirang (1–20A) võimaldab kohandada kiirendust vastavalt kasutaja kaalule või teekatte tüübile. Alapingekaitse (P15) hoiab ära aku liigse tühjenemise, pikendades märgatavalt aku eluiga.

Parameeter	Väärtus / Detailid
Ühilduv pinge	24V / 36V / 48V
Toetatud mootori võimsus	350W / 500W / 800W / 1000W
Nimivool	20A
Mootori tüüp	Harjavaba (BLDC)
Hall-andurid	Jah – 6 juhet
Ekraan	LCD TF-100
Elektrooniline pidur	E-ABS + madalpinge pidurdus
Pedal Assist System (PAS)	Jah
Automaatne seadistus	Jah – automaatne
Püsikiirusehoidja	Jah (P17)
Tuli + signaal	Kontrollerist juhitav
Elektriline lukk	Jah
Sideprotokoll	Seadistatav (P20)
Ühilduvus	Elektriline tõukeratas / elektrijalgratas

Programmeerimine ja kasutamine

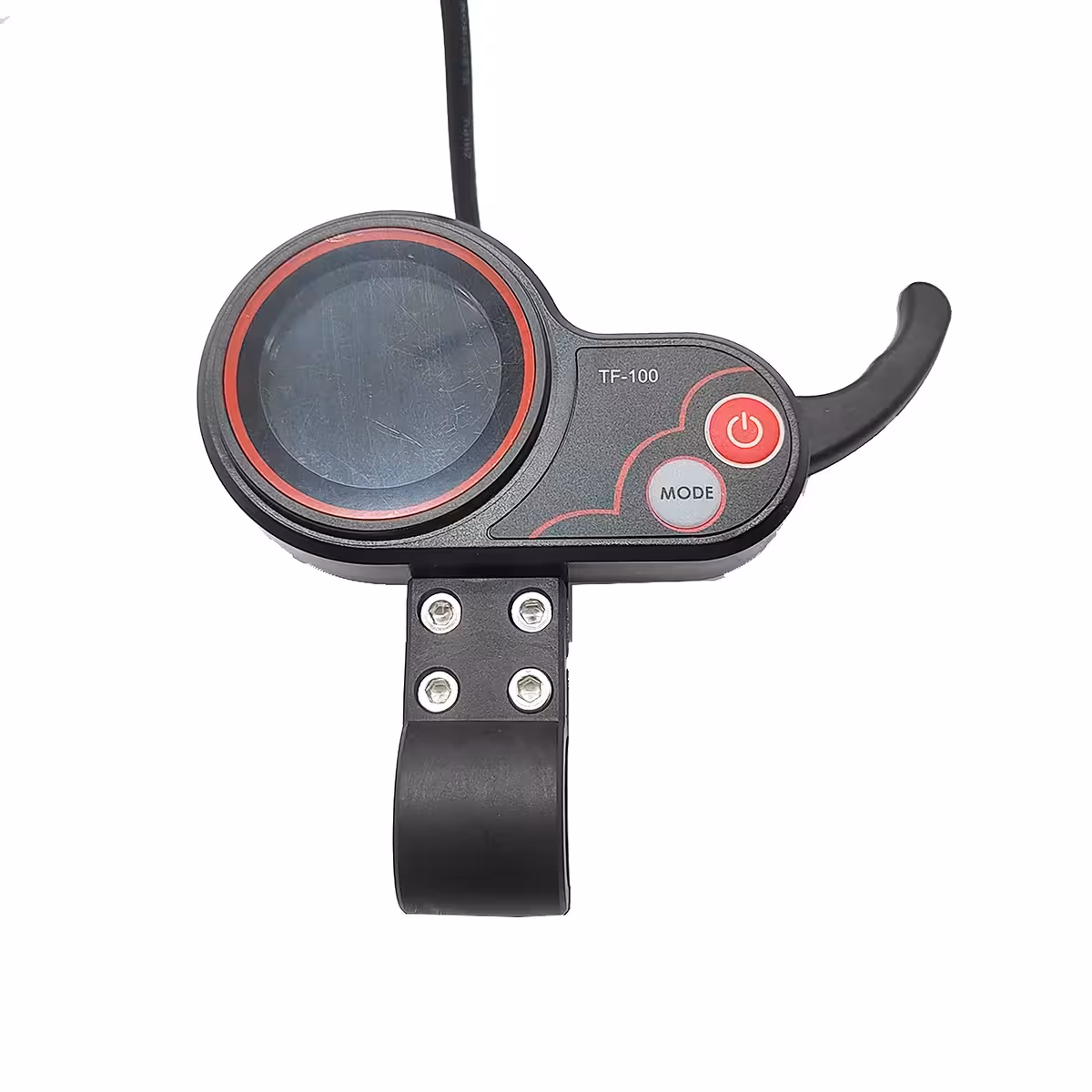

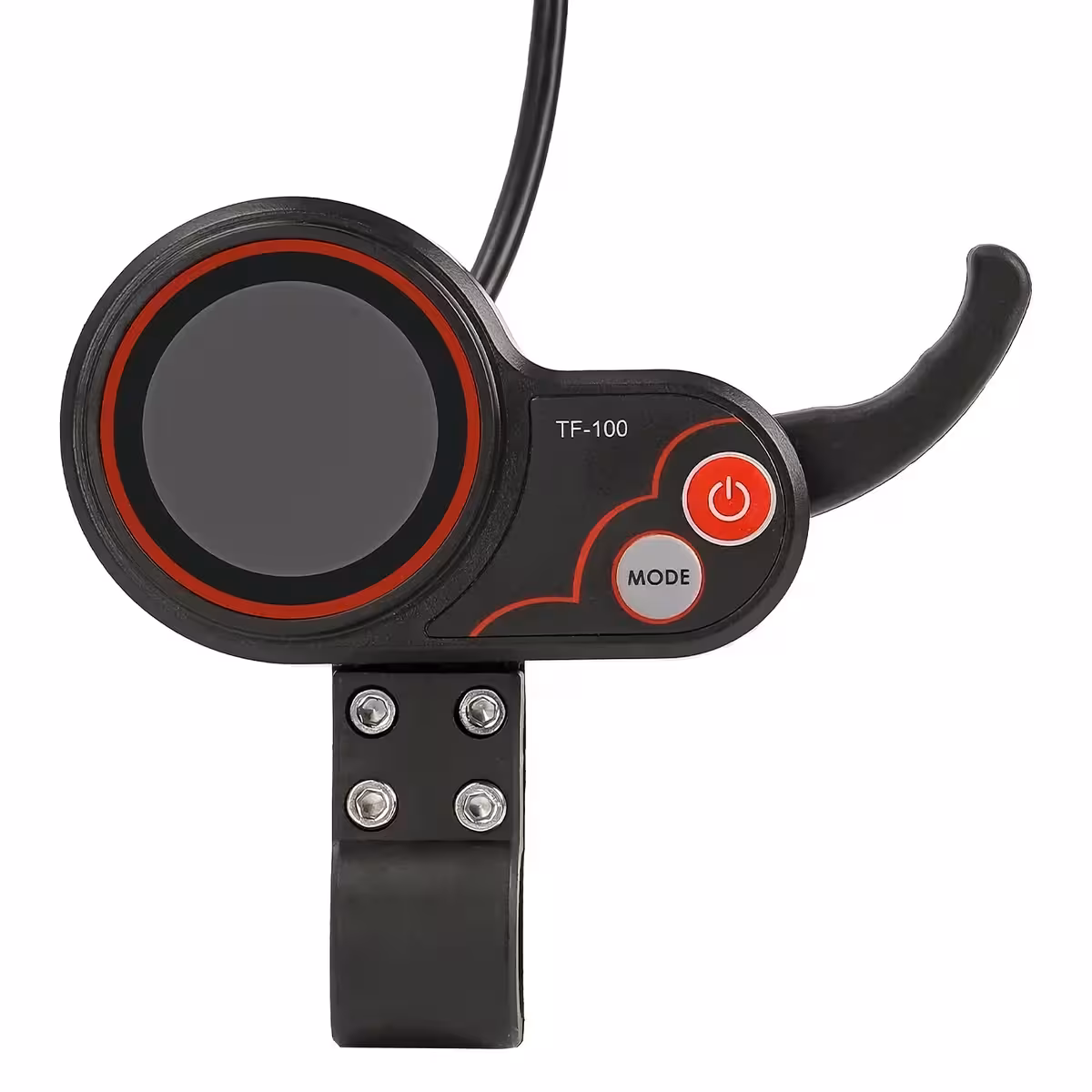

TF-100 ekraan võimaldab täiustatud seadistusi otse juhtraualt. P-seadete menüüsse pääsemiseks hoidke korraga all Power + Mode nuppe 2–3 sekundit.

Parameeter	Kirjeldus
P01	Ekraani heledus (1–3)
P02	Mõõtühikud: KM / MPH
P03	Süsteemi pinge (36V / 48V / 52V)
P04	Automaatne unerežiim (0–60 min)
P06	Ratta läbimõõt
P07	Mootori magnetite arv
P09	Käivitusrežiim: kohene / lükkega
P10	Sõidurežiim
P11	Elektroonilise piduri tundlikkus
P12	Kiirenduse tase (0–5)
P14	Voolupiirang (1–20A)
P15	Aku alapingekaitse
P17	Püsikiirusehoidja
P18	Kiiruse kalibreerimine
P19	Käikude režiim
P20	Sideprotokoll

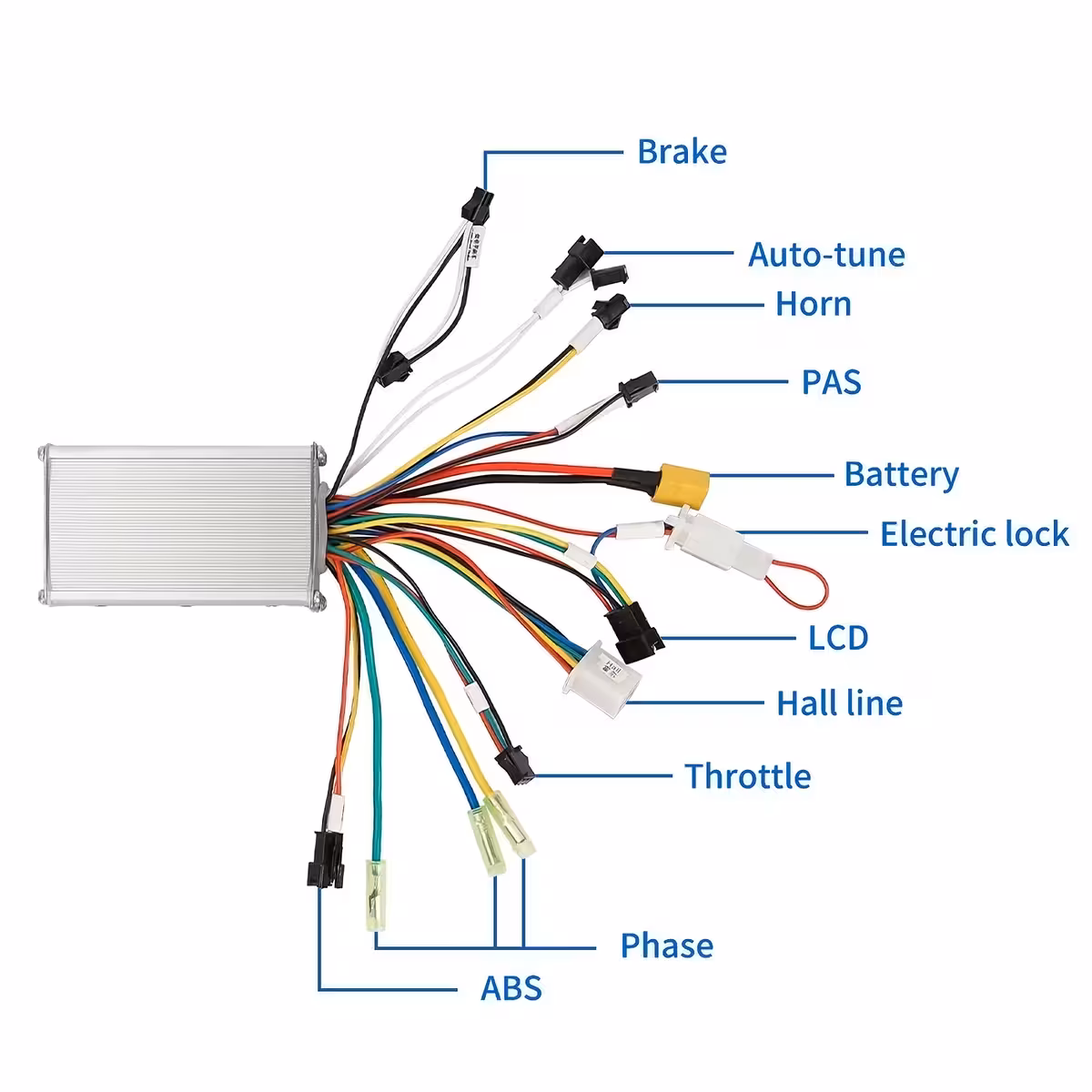

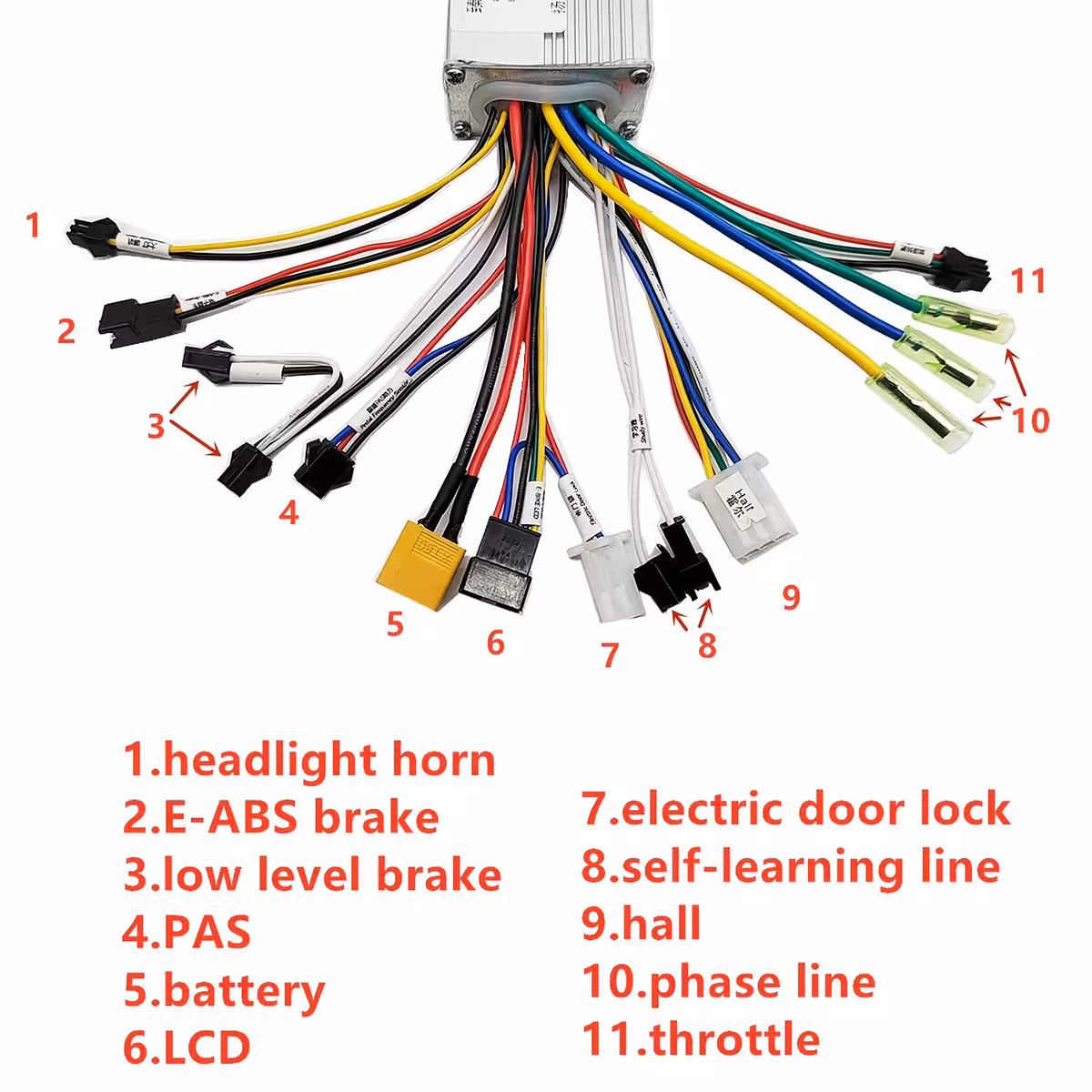

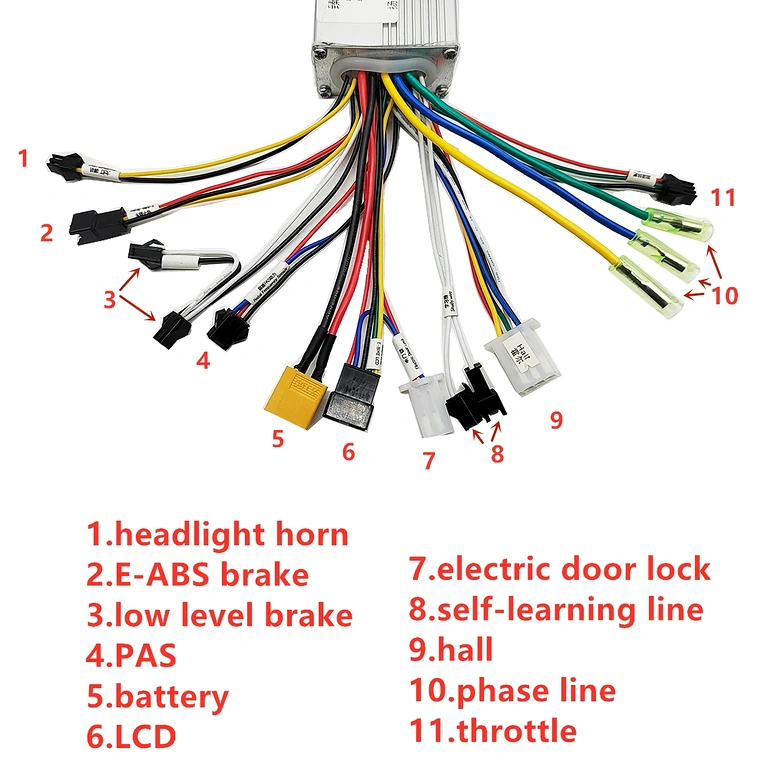

Kontrolleri ühendamiseks järgige alltoodud samme:

Ühendage faasijuhtmed vastavalt värvikoodile (sama värv kontrolleril ja mootoril)
Ühendage aku: punane = (+), must = (–)

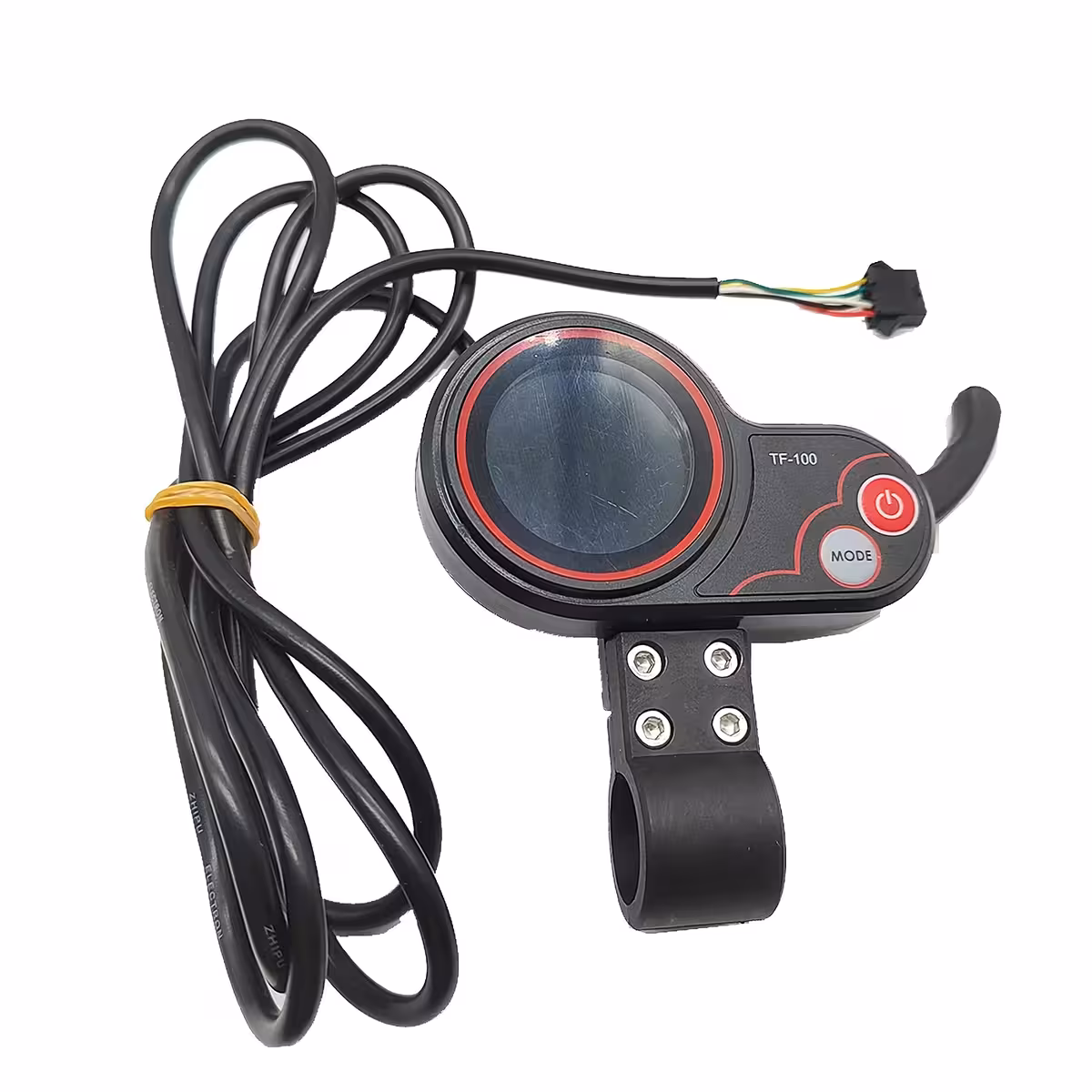

Ühendage gaasihoob ja elektriline lukk
Ühendage Hall-anduri juhtmed, kui mootoril on need olemas
Ühendage automaatse seadistuse (self-learning) juhtmed mootori pöörlemissuuna tuvastamiseks:
- Kui ratas pöörleb õiges suunas → eemaldage seadistusjuhtmed
- Kui ratas pöörleb vales suunas → hoidke juhtmeid ühendatuna, kuni suund automaatselt muutub
Ühendage lisafunktsioonid (tuli, signaal, pidur, PAS) vastavalt vajadusele

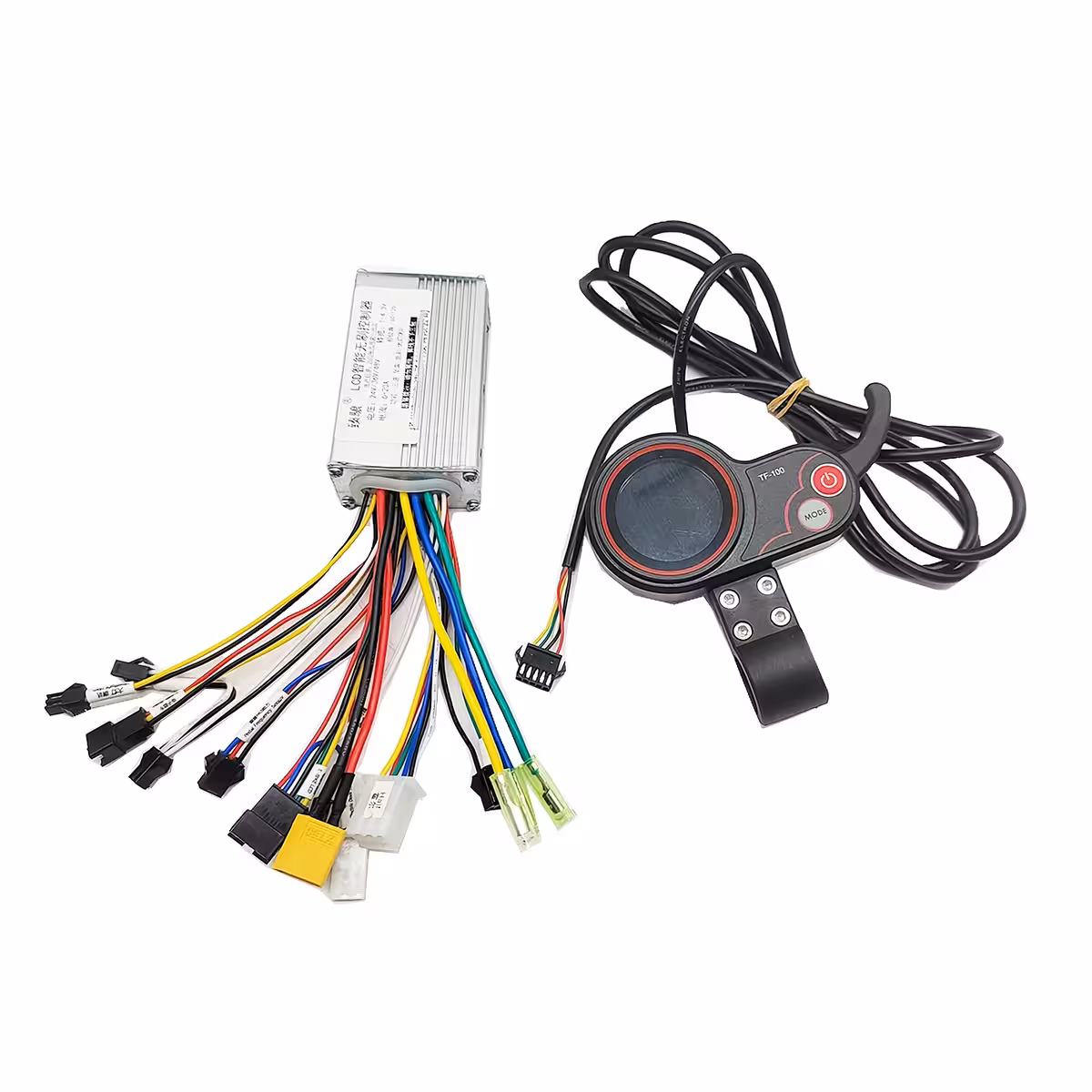

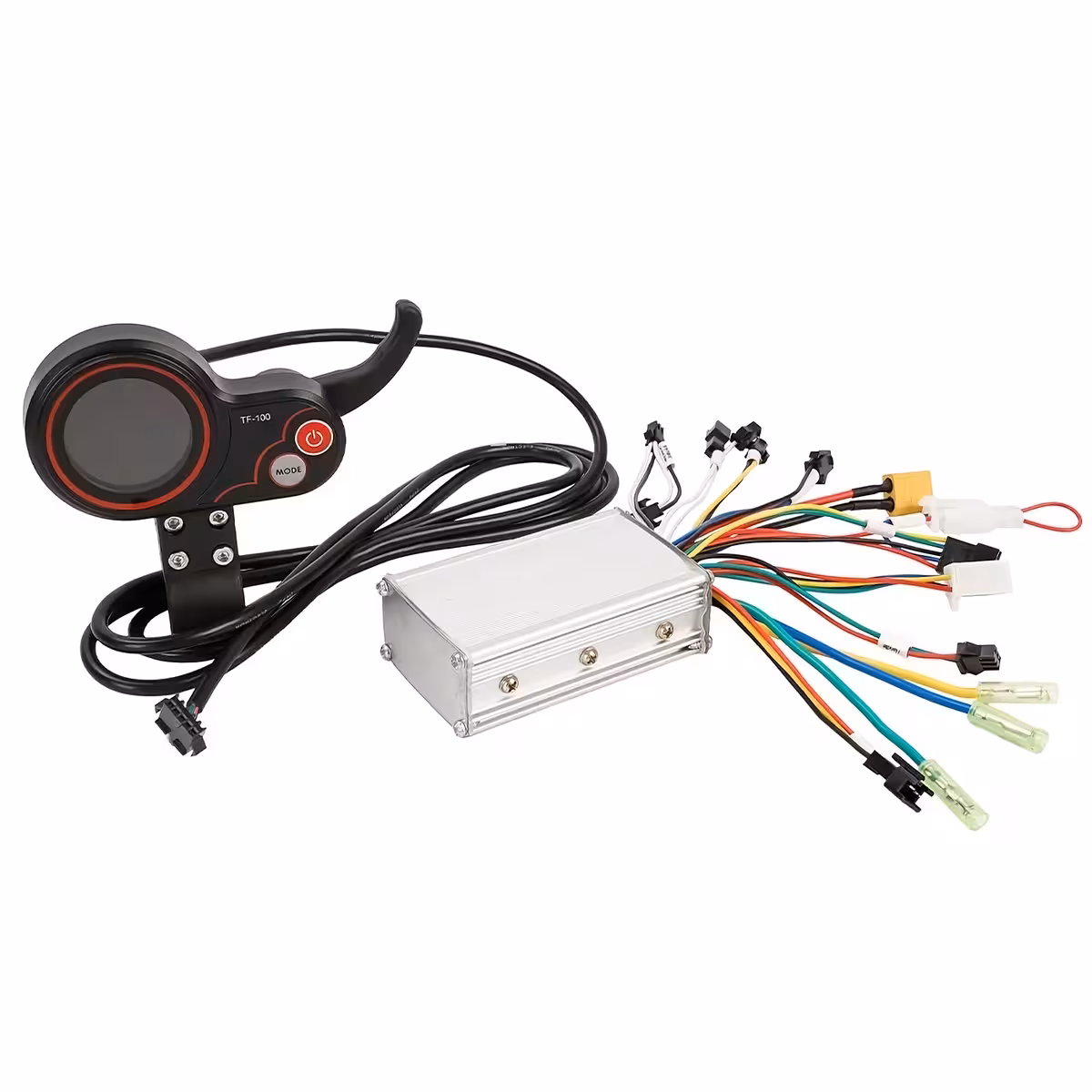

Pakendi sisu

1x 20A harjavaba kontroller (24V / 36V / 48V)
1x LCD TF-100 ekraan

Korduma kippuvad küsimused

Kas see töötab minu 500W / 36V mootoriga?

Jah. Kontroller toetab harjavabu mootoreid vahemikus 350W kuni 1000W ja pingega 24V, 36V või 48V. Enne paigaldamist kontrollige kindlasti pistikute sobivust.

Mis juhtub, kui ühendan faasijuhtmed valesti?

Automaatse seadistuse (self-learning) funktsioon tuvastab pöörlemissuuna ise. Kui mootor käivitub vales suunas, järgige ülaltoodud seadistusprotseduuri – komponente ei ole võimalik sel viisil kahjustada.

Kas TF-100 ekraan on komplektis või tuleb eraldi osta?

See on komplektis. Saate kontrolleri ja LCD TF-100 ekraani koos, valmis paigaldamiseks.

Kas seda saab paigaldada ka elektrijalgrattale?

Jah. See töötab iga elektrijalgrattaga, millel on harjavaba BLDC mootor ja mis jääb toetatud võimsusvahemikku. PAS-tugi muudab selle sobivaks ka väntamisanduriga ratastele.
