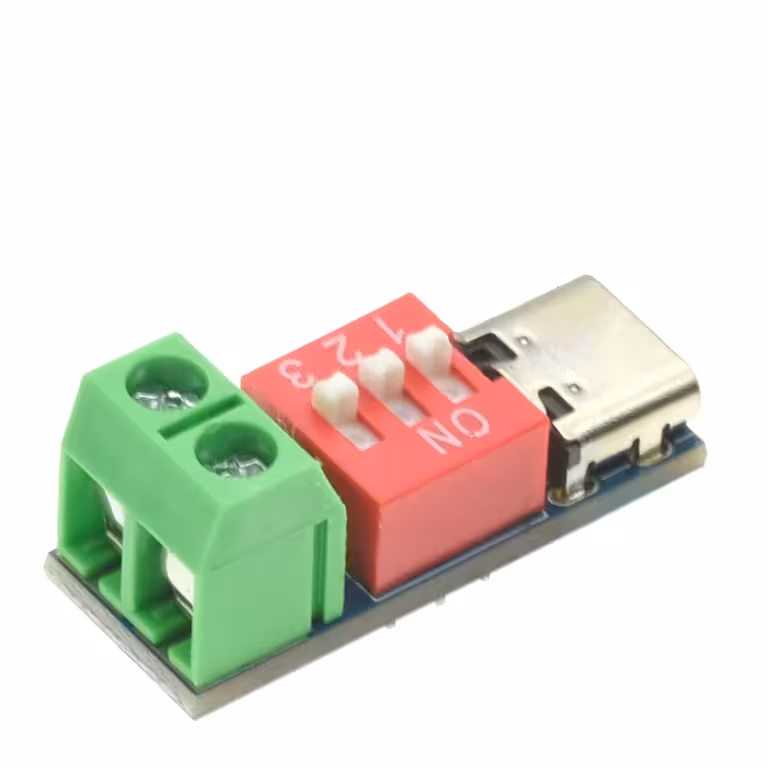

USB Type-C PD QC päästikmoodulid – fikseeritud pinge otse laadijast, ilma jootmiseta
Kas vajad USB-C laadijast 12V või 20V pinget, kuid ei soovi pingeregulaatorit nullist ehitama hakata? Need USB Type-C PD QC päästikmoodulid (trigger module) suhtlevad automaatselt toiteallikaga ja väljastavad soovitud pinge otse väljundklemmidele. Vali pinge mugavalt DIP-lüliti abil, ühenda laadija ja mõõda tulemus – vähem kui minutiga on sul vajalik toide oma projekti jaoks olemas.
Märkus: Enne tarbija ühendamist mõõda väljundpinge alati multimeetriga üle, et veenduda valitud pinge vastavuses.
Miks valida just see komplekt? (Peamised eelised):
- Riistvaraline DIP-lüliti — vali 5V, 9V, 12V, 15V ja 20V vahel ilma püsivara, programmeerija või koodita; kõik on mehaaniline ja toimib koheselt.
- Lai ühilduvus — toetab nelja protokolli (PD3.0, PD2.0, QC ja BC1.2), mis tähendab, et moodul töötab enamiku moodsate sülearvuti- ja telefonilaadijatega.
- Kuni 100W võimsus — piisav mini-PC, võimsate LED-ribade või suure voolutarbega embedded-projektide toitmiseks, kui toiteallikas seda võimaldab.
- Pööratav Type-C pesa — automaatne polaarsuse tuvastus, kaabli sisestamise suund ei oma tähtsust; lühiseoht puudub.
- Kompaktne suurus (11 × 28 mm) — mahub mugavalt peaaegu igasse DIY-korpusesse või projektikarpi ilma muudatusteta.
- Integreeritud kaitsefunktsioonid — ülepinge- ja ülekuumenemiskaitse kaitsevad nii moodulit kui ka toidetavat seadet.
- Komplektis 2 moodulit — saad kohe varuosa või toita kahte erineva pingega vooluringi samaaegselt.
Tehnilised andmed ja jõudlus
Moodul toimib kui PD decoy trigger: see simuleerib tarbijaseadet ja lepib USB-C toiteallikaga kokku DIP-lülitiga määratud pinge, ilma tarkvaralise sekkumiseta. Sisendpinge vahemik on 4V kuni 22V ning väljund püsib stabiilsena seni, kuni toiteallikas suudab nõutud voolutugevust pakkuda. 100W lähedaste võimsuste juures veendu, et laadija on sertifitseeritud ja mooduli ümbruses on piisav ventilatsioon.
| Parameeter | Väärtus / Kirjeldus |
|---|---|
| Sisendpinge | 4V – 22V |
| Väljundpinge | 5V, 9V, 12V, 15V, 20V (valitav DIP-lülitiga) |
| Maksimaalne võimsus | Kuni 100W (sõltub toiteallikast) |
| Liides | USB Type-C PD |
| Toetatud protokollid | PD3.0, PD2.0, QC, BC1.2 |
| Valikuviis | DIP-lüliti |
| Polaarsuse tuvastus | Automaatne (pööratav) |
| Integreeritud kaitsed | Ülepinge, ülekuumenemine |
| Mooduli mõõdud | 11 × 28 mm |
| Komplektis | 2 × Type-C PD QC päästikmoodulit |
Kasutusjuhend
- Tutvu mooduli dokumentatsioonis või trükkplaadil (PCB) oleva DIP-lüliti tabeliga, et valida soovitud pinge.
- Kui moodul ei ole vooluvõrku ühendatud, seadista DIP-lüliti vastavalt soovitud pingele (5V, 9V, 12V, 15V või 20V).
- Ühenda moodul PD/QC-toega USB Type-C laadijaga, mille võimsus on sinu rakenduse jaoks piisav.
- Enne tarbija ühendamist mõõda väljundpinget multimeetriga, et kinnitada korrektne pinge negotieerimine.
- Ühenda koormus väljundklemmidega ja veendu seadme korrektses töös.
Pakendi sisu
- 2 × 100W USB Type-C PD QC päästikmoodul DIP-lülitiga
Korduma kippuvad küsimused
Kas moodul töötab iga USB-C laadijaga?
Ei. Vaja on laadijat, mis toetab vähemalt ühte järgmistest protokollidest: PD3.0, PD2.0, QC või BC1.2. Tavaline 5V laadija ilma PD-toeta väljastab vaid 5V, sõltumata DIP-lüliti asendist.
Kas saan selle mooduliga toita 65W–100W sülearvutit või seadet?
Jah, kui USB-C toiteallikas toetab vajalikku võimsust ja vastavat PD-protokolli. Moodul võimaldab teoreetiliselt kuni 100W, kuid tegelik jõudlus sõltub täielikult sinu laadija võimekusest.
Kas pinge seadistamiseks on vaja tarkvara või programmeerijat?
Ei. Kõik toimub riistvaraliselt DIP-lülitite asendite muutmisega. Püsivara, programmeerimiskaableid ega rakendusi pole vaja.
Mis juhtub, kui laadija ei toeta valitud pinget?
Moodul üritab negotieerida lähimat võimalikku pinget, mida toiteallikas suudab pakkuda. Seetõttu on oluline väljundit enne tarbija ühendamist multimeetriga kontrollida.
Kas suure võimsuse juures on vaja jahutuselementi?
100W lähedaste koormuste juures taga mooduli ümber piisav õhuringlus. Integreeritud ülekuumenemiskaitse lülitab mooduli enne riket välja, kuid hea termiline keskkond pikendab seadme eluiga märgatavalt.
