2x BMS 2S 20A moodul tasakaalustamisega – täiustatud kaitse 7.4V Li-Ion akupakkidele
See kahest BMS 2S 20A moodulist koosnev komplekt pakub terviklikku lahendust 7.4V (täislaetuna 8.4V) nimipingega liitiumioonakude haldamiseks ja kaitsmiseks. Sisseehitatud aktiivne tasakaalustusfunktsioon ühtlustab elementide pinget laadimise ajal, pikendades märgatavalt aku eluiga. Tänu kompaktsetele mõõtmetele (48×20×3.4 mm) sobib see ideaalselt DIY-projektidesse, elektrilistesse tööriistadesse ja kohandatud akupakkidesse.
Märkus: Esmakordsel ühendamisel tuleb akupakki laadida, et BMS-i väljund aktiveerida. Ärge kasutage koos akusid, mille mahtuvus või sisetakistus on märgatavalt erinev.
Miks valida just see mudel? (Peamised eelised):
- Integreeritud aktiivne tasakaalustus: ühtlustab elementide pinget laadimise ajal, hoides ära tasakaalustamatuse ja pikendades akupaki kasutusiga.
- Täielik mitmetasandiline kaitse: kaitse ülelaadimise (>4.3V), süvatühjenemise (<2.3V), ülevoolu (25A) ja lühise eest (automaatne lähtestamine ~200ms jooksul).
- Lai ühilduvus: sobib Li-Ion 18650, 26650 ja standardsete 3.7V/4.2V Li-Po akudega.
- Kompaktne disain (48×20×3.4 mm): ideaalne väikestesse korpustesse, kaasaskantavatesse seadmetesse ja modifitseeritud süsteemidesse.
- Säästlik 2-osaline komplekt: topeltväärtus paralleelsete projektide jaoks või varuosana.
Tehnilised andmed ja jõudlus

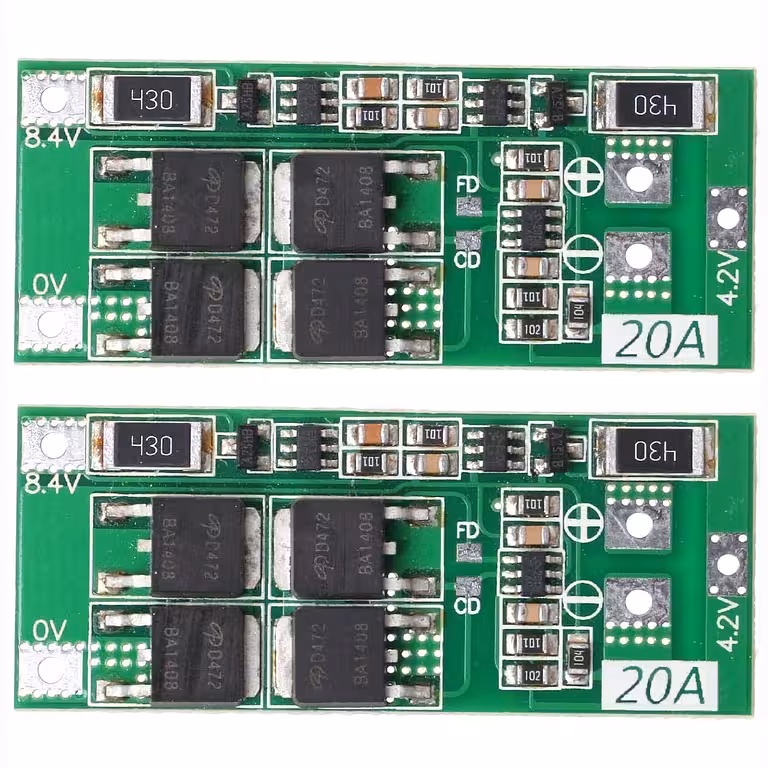

Moodul on loodud pakkuma 20A pidevat voolutugevust (suure koormuse korral on soovitatav kasutada jahutusradiaatorit) ning talub kuni 25A tippkoormust. Laadimisvool on automaatselt piiratud 10A-ga, kaitstes elemente termilise stressi eest. Ühendamine toimub selgelt tähistatud punktide kaudu: 0V (1. elemendi miinus), 4.2V (elementide vahepunkt) ja 8.4V (2. elemendi pluss). Väljundpinge on saadaval plaadi + ja – klemmidel. Takisti „430” võib tasakaalustamise ajal soojeneda – see on normaalne nähtus ja viitab korrektsele tööle.
| Parameeter | Väärtus / Kirjeldus |
|---|---|
| Mooduli tüüp | BMS 2S aktiivse tasakaalustamisega |
| Nimipinge | 7.4V (2 × 3.7V) |
| Laadimispinge | 8.4V – 9.0V |
| Ülelaadimiskaitse | > 4.3V elemendi kohta |
| Süvatühjenemiskaitse | < 2.3–2.5V elemendi kohta |
| Ülevoolukaitse | 25A |
| Soovitatav pidev vool | 20A (suure koormuse korral vajalik jahutus) |
| Lühisekaitse | Jah, automaatne lähtestamine (~200ms) |
| Piiratud laadimisvool | 10A |
| Ühilduvad akud | Li-Ion 18650, 26650, Li-Po 3.7V/4.2V |
| Mõõtmed | 48 × 20 × 3.4 mm |
| Komplekti kogus | 2 tk |
Kasutusjuhend
- Valmistage akud ette: veenduge, et mõlema Li-Ion aku pinge on sarnane (maksimaalne erinevus 0.1V) ja sisetakistused on võrdsed.
- Ühendage 1. element: ühendage miinus 0V punktiga ja pluss 4.2V punktiga.
- Ühendage 2. element: ühendage miinus 4.2V punktiga (ühine 1. elemendi plussiga) ja pluss 8.4V punktiga.
- Väljundklemmid: plaadi sisemised + ja – klemmid on mõeldud koormuse ja laadija ühendamiseks.
- Aktiveerige BMS: esmakordseks aktiveerimiseks ühendage ühilduv laadija (8.4–9.0V) väljundklemmidega – BMS avab väljundi automaatselt.
- Testige toimimist: kontrollige väljundpinget (~8.4V täislaetuna) enne lõpliku koormuse ühendamist.
- Tagage jahutus: 20A lähedase voolutugevuse korral paigaldage jahutusradiaator või tagage piisav ventilatsioon.
Pakendi sisu
- 2 × BMS 2S 20A moodul tasakaalustamisega (48 × 20 × 3.4 mm)
- Ühendusskeem (digitaalne/visuaalne)
Korduma kippuvad küsimused
Kas seda BMS-i saab kasutada suure mahtuvusega 26650 akudega?
Jah, moodul ühildub 18650, 26650 ja standardsete Li-Po akudega, kui nimipinge on 3.7V elemendi kohta. Soovitatav pidev voolutugevus on 20A, sõltumata aku mahtuvusest.
Miks takisti „430” laadimise ajal soojeneb?
See on täiesti normaalne. Takisti on osa aktiivsest tasakaalustusahelast ja hajutab energiat, mis on vajalik elementide pinge ühtlustamiseks. Kerge soojenemine näitab, et tasakaalustusfunktsioon töötab korrektselt.
Millist laadijat peaksin kasutama?
Soovitatav laadimispinge on 8.4V – 9.0V. BMS piirab laadimisvoolu automaatselt 10A-ni, seega võite ohutult kasutada ka suurema võimsusega toiteallikaid.
Väljund ei tööta esmakordsel ühendamisel. Mida teha?
See on normaalne – BMS on enne esimest laadimist „unerežiimis”. Ühendage akupakk 8.4V laadijaga, et väljund aktiveerida. Pärast seda töötab moodul tavapäraselt.
Kas ma saan suurema mahtuvuse saamiseks mitu 2S akupakki paralleelselt ühendada?
Jah, kuid igal akupakil peab olema oma BMS ja kõik akupakid peavad olema enne ühendamist võrdse pingega. Paralleelühendus ilma individuaalse BMS-ita võib tekitada ohtlikke voolusid akupakkide vahel.
