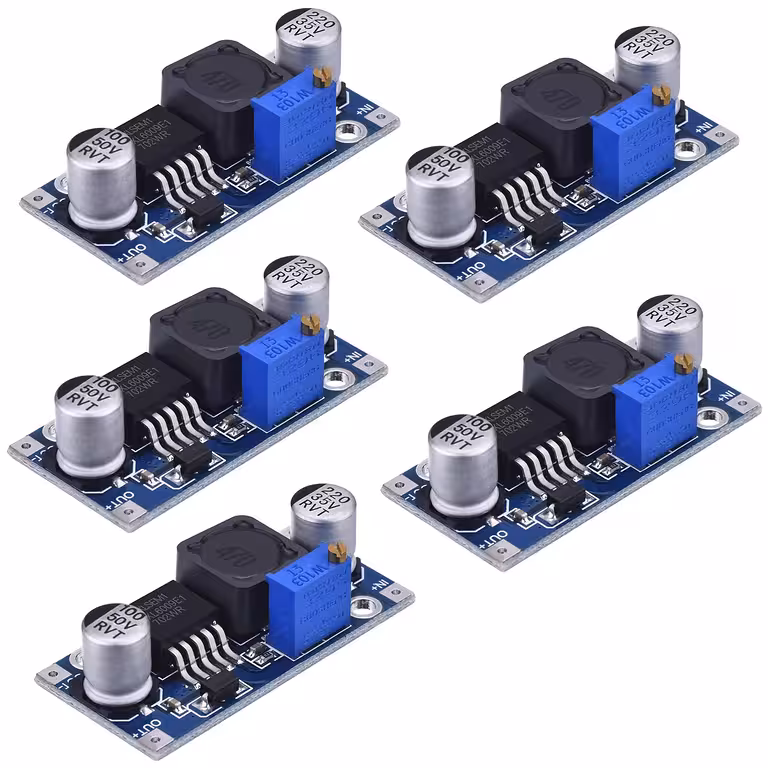

XL6009 DC-DC võimendusmuundur (Boost Converter) – 5 moodulit, 4A voolutugevus ja 94% kasutegur tõsisteks projektideks
Kas sul on 5V toiteallikas, aga vajad 12V? Või soovid toita LED-riba 3,7V akust? Just selleks on loodud XL6009 võimendusmuundur. See 5-osaline komplekt tagab, et sul on vajalikud komponendid alati käepärast, ilma et peaksid iga projekti jaoks eraldi mooduleid tellima.
Märkus: Väljundpinge peab alati olema kõrgem kui sisendpinge. Tegemist on step-up (boost) tüüpi muunduriga, mitte step-down (buck) muunduriga.
Miks valida just see komplekt? (Peamised eelised):
- Soodne 5-osaline komplekt — ideaalne varu mitmeteks projektideks, säästes aega ja korduvate tellimuste vaeva.
- 4A väljundvool — 33% võimsam kui klassikaline LM2577 (3A), olles piisav alalisvoolumootorite, LED-ribade või akude laadimiseks.
- Kuni 94% kasutegur — minimaalsed energiakaod, moodul püsib jahedana ka keskmise koormuse juures.
- 400KHz lülitussagedus — ligi 8 korda kõrgem kui LM2577 (~52KHz), tagades väiksema pulsatsiooni (~50mV) ja kompaktsemad komponendid.
- Täpne reguleerimine ±0,5% — väljundpinge püsib stabiilsena ka siis, kui voolutarve järsult muutub.
- Väike tühijooksuvool (18mA) — töötab tõhusalt ka akutoitel seadmetes, ilma akut asjatult tühjendamata.
- Lai töötemperatuur -40°C kuni +85°C — sobib kasutamiseks tööstuslikes tingimustes, välistingimustes või kinnistes korpustes ilma aktiivse jahutuseta.
Tehnilised andmed ja jõudlus
Mooduli südamikuks on XL6009 integraallülitus, mis töötab 400KHz sagedusel. See on piisavalt kõrge, et hoida väljundi pulsatsioon normaaltingimustes umbes 50mV tasemel. See tähendab puhtamat pinget võrreldes varasemate põlvkondadega ilma täiendava filtreerimiseta. Pinget saab reguleerida moodulile integreeritud mitmepöördelise potentsiomeetri abil – mõne pöördega saavutad multimeetriga kontrollides täpselt soovitud pinge. Väljundil olev 0,1µF kondensaator summutab kõrgsageduslikku müra enne selle jõudmist tarbijani.
| Parameeter | Väärtus / Kirjeldus |
|---|---|
| Komplekti suurus | 5 tükki |
| Sisendpinge | 3V – 32V (soovituslik 5V – 32V) |
| Väljundpinge | 5V – 35V (reguleeritav) |
| Maksimaalne väljundvool | 4A |
| Kasutegur | kuni 94% |
| Lülitussagedus | 400KHz |
| Pinge reguleerimine | ±0,5% |
| Koormuse reguleerimine | ±0,5% |
| Väljundi pulsatsioon | ≈50mV (sõltub koormusest) |
| Tühijooksuvool | 18mA (5V sisend, 8V väljund) |
| Müra filtreerimine | Integreeritud 0,1µF kondensaator |
| Töötemperatuur | -40°C ~ +85°C |
| Muunduri tüüp | DC-DC Step-Up (Boost) |
Kasutusjuhend
- Ühenda alalisvoolu toiteallikas mooduli sisendklemmidega (IN+ ja IN-).
- Enne koormuse ühendamist keera mitmepöördeline potentsiomeeter täielikult vastupäeva, et alustada minimaalsest pingest.
- Ühenda multimeeter väljundklemmidega (OUT+ ja OUT-), et jälgida pinget reaalajas.
- Keera potentsiomeetrit aeglaselt päripäeva, kuni multimeetril kuvatakse soovitud väljundpinge.
- Ühenda koormus ja kontrolli pinge stabiilsust. Vajadusel reguleeri täpsemalt.
- Veendu, et väljundpinge on vähemalt 1V kõrgem kui sisendpinge, et tagada korrektne töö.
- Kui voolutugevus läheneb 4A-le, lisa integraallülitusele väike jahutusradiaator või taga piisav õhuringlus.
Pakendi sisu
- 5 x XL6009 DC-DC Boost muundur reguleeritava mitmepöördelise potentsiomeetriga
Korduma kippuvad küsimused
Kas XL6009 moodulit saab kasutada pinge vähendamiseks (step-down)?
Ei. XL6009 on eranditult boost-muundur (step-up) – väljundpinge peab alati olema sisendpingest kõrgem. Pinge vähendamiseks on vaja eraldi buck-muundurit (step-down).
Mis on peamine erinevus võrreldes LM2577 mooduliga?
XL6009 suudab pakkuda 4A voolutugevust (LM2577 puhul 3A), töötab 400KHz sagedusel (LM2577 ~52KHz) ja tekitab märgatavalt väiksema väljundpulsatsiooni. Tulemuseks on suurem võimsus, puhtam pinge ja parem kasutegur samasuguses vormifaktoris.
Kas selle mooduliga saab toita LED-riba või alalisvoolumootorit?
Jah. See sobib suurepäraselt LED-ribade, väiksemate alalisvoolumootorite, Li-Ion akude laadimiseks ja arendusplaatidele (Arduino, ESP32, Raspberry Pi jne), eeldusel, et kogu väljundvõimsus ei ületa 4A.
Kas on vaja täiendavat jahutust?
Alla 2A koormuse korral töötab moodul ilma jahutusradiaatorita. Kui töötad 4A piiri lähedal, lisa integraallülitusele väike jahutusradiaator või paiguta moodul hästi ventileeritud kohta.
Kas väljundpinge püsib koormuse muutumisel stabiilsena?
Jah. ±0,5% koormuse reguleerimine tähendab, et väljundpinge ei kõigu märgatavalt ka siis, kui voolutarve järsult tõuseb või langeb – see on kriitilise tähtsusega tundlike vooluringide ja mikrokontrollerite puhul.
