DC-DC Step-up Boost muundur 400W – Tõsta pinget energiakadudeta

Kas sul on 12V toiteallikas, kuid vajad 24V, 36V või hoopis 48V? Ilma spetsiaalse muundurita on see keeruline. See 400W DC-DC step-up boost-moodul lahendab probleemi kiirelt — see muudab mis tahes sisendpinge vahemikus 8.5V kuni 50V reguleeritavaks väljundpingeks kuni 60V, kusjuures energiakadu on optimaalsetes tingimustes alla 4%.

Märkus: Väljundpinge peab alati olema kõrgem kui sisendpinge. Üle 8A sisendvoolu korral on tungivalt soovitatav kasutada aktiivset jahutust.

Miks valida just see mudel? (Peamised eelised):

400W reaalne võimsus — talub pidevat koormust ilma voolutippude korral kokku kukkumata.
Kuni 96% kasutegur — 100W tarbitud energiast jõuab 96W seadmeni, mitte ei lähe soojuseks.
Sõltumatu topeltreguleerimine — eraldi potentsiomeetrid pinge ja maksimaalse voolutugevuse jaoks; seadista täpselt nii, nagu vaja.
150kHz sagedus — väiksem väljundi pulsatsioon (ripple), kompaktsemad komponendid ja kiirem dünaamiline reageerimine võrreldes tavaliste 50-100kHz muunduritega.
Integreeritud 15A autokaitse — kui midagi läheb valesti, kaitseb sulavkaitse nii moodulit kui ka ühendatud seadet.
Integreeritud jahutusradiaatorid — mõõduka koormuse korral (alla 8A sisendvoolu) töötab moodul ilma lisajahutuseta.
Kompaktsed mõõtmed 48×67×28mm — mahub mugavalt igasse DIY-projekti korpusesse või laboratoorsesse toiteplokki.

Tehnilised andmed ja jõudlus

Mooduli südamikuks on 150kHz lülitussagedusega boost-muundur. Kõrge sagedus võimaldab kasutada kompaktsemaid pooli ja kondensaatoreid ning tagab madalama väljundi pulsatsiooni võrreldes aeglasemate lahendustega. Maksimaalne sisendvool on 15A ja väljundvool ulatub 12A-ni, sõltudes sisend- ja väljundpinge suhtest — mida suurem on pinge erinevus, seda väiksem on saadaolev väljundvool. Seadistamine on lihtne ja toimub tavalise kruvikeerajaga: parempoolne potentsiomeeter pingele ja vasakpoolne voolupiirangule.

Parameeter	Väärtus / Detailid

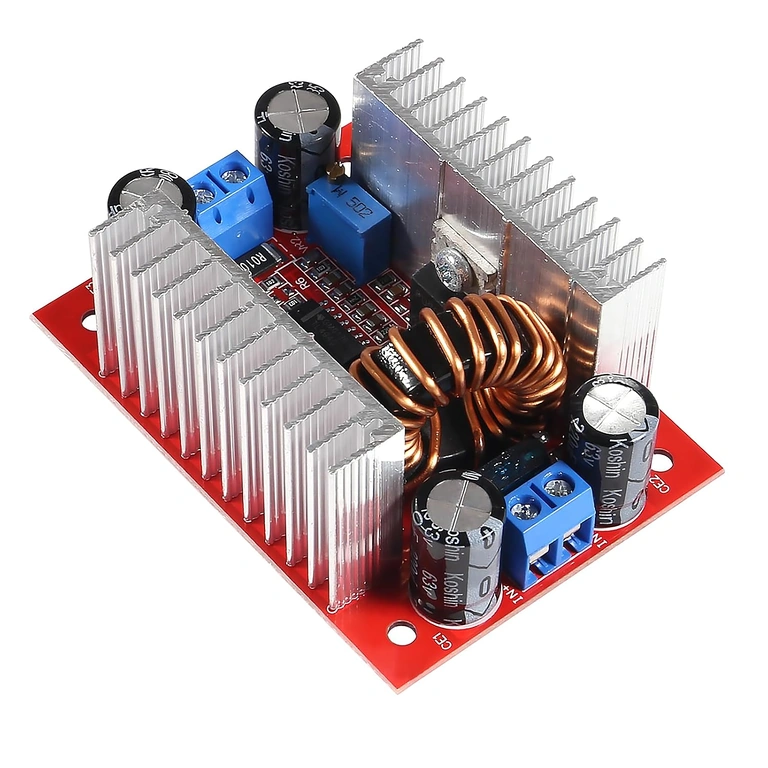

Sisendpinge	8.5V – 50V DC
Väljundpinge	10V – 60V DC (reguleeritav)
Maksimaalne võimsus	400W
Maksimaalne sisendvool	15A (üle 8A soovitatav aktiivjahutus)
Maksimaalne väljundvool	12A (sõltub pinge suhtest)
Kasutegur	kuni 96%
Töösagedus	150kHz
Integreeritud kaitse	15A autokaitse
Reguleerimine	2 sõltumatut potentsiomeetrit (pinge + vool)

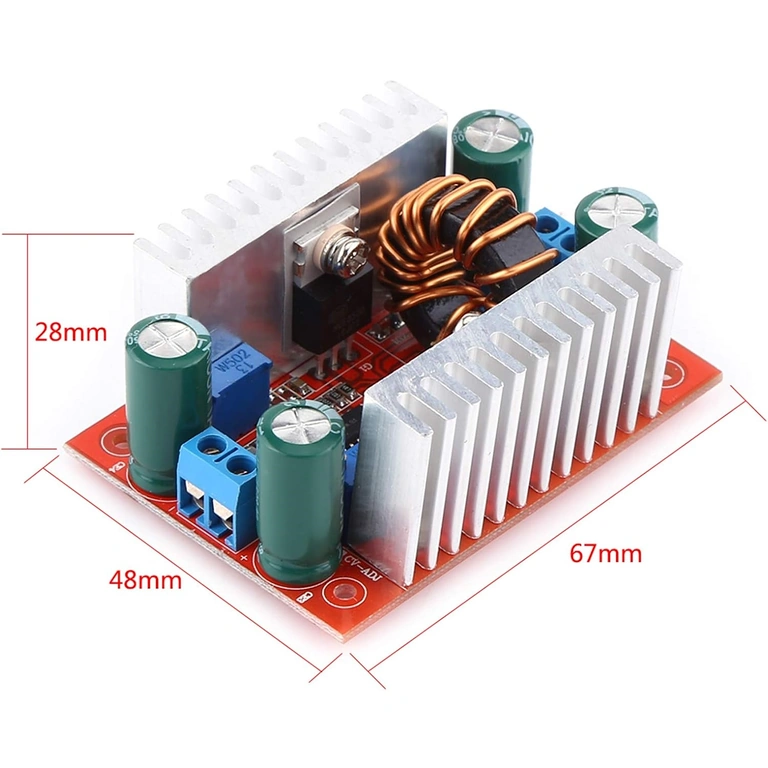

Mõõtmed	48mm × 67mm × 28mm

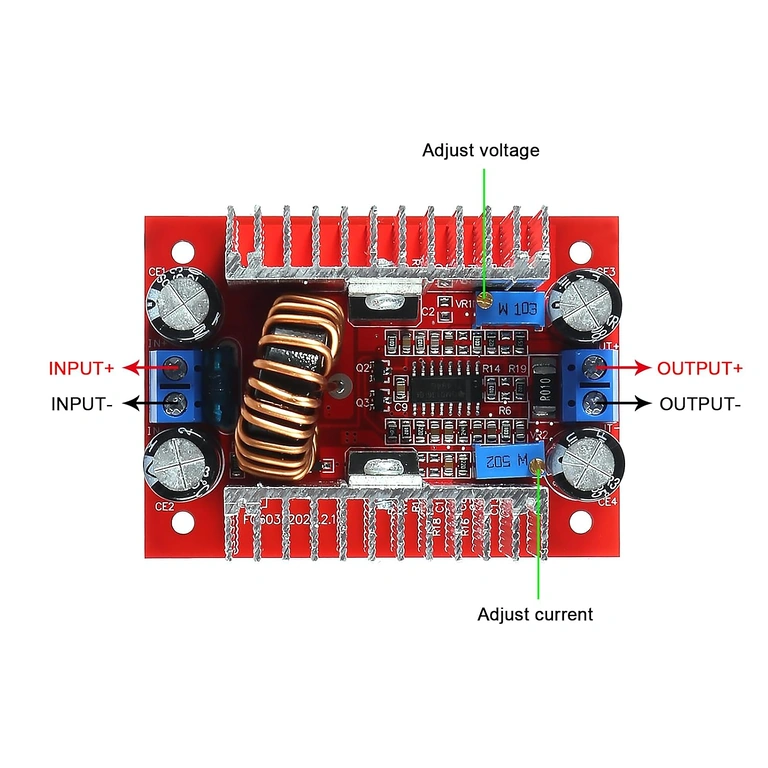

Kasutusjuhend

Ühenda toiteallikas sisendklemmidega (nt 12V DC) — ilma koormuseta.
Keera voolu potentsiomeeter (vasakpoolne) enne muid seadistusi soovitud maksimumväärtuseni, vastasel juhul võib see pinge reguleerimist piirata.
Reguleeri pinge potentsiomeetrit (parempoolne) kruvikeerajaga, kuni saavutad soovitud pinge, mida kontrolli multimeetriga väljundklemmidelt.
Ühenda koormus ja jälgi voolutugevust. Kui pinge langeb järsult, suurenda voolupiirangut vasakpoolse potentsiomeetriga.
Üle 8A sisendvoolu korral paigalda radiaatorite suunas aktiivne ventilaator.
Levinud probleem: Pinge ei muutu? Kontrolli, et voolu potentsiomeeter poleks miinimumis — see piirab liiga madalale seatuna ka väljundpinget.

Komplekti sisu

1x DC-DC Step-up Boost muundur 400W 15A
1x 15A autokaitse (paigaldatud)

Korduma kippuvad küsimused

Kas moodulit saab kasutada LiPo või Li-ion akude laadimiseks?

Jah. Enne ühendamist seadista väljundpinge ja vool vastavalt aku tüübile. Moodul töötab CC/CV-allikana, mis on täpselt see, mida kontrollitud laadimiseks vaja on.

Kas vajan ventilaatorit või piisab integreeritud radiaatorist?

Alla 8A sisendvoolu korral saavad radiaatorid ise hakkama. Üle 8A või pideva maksimaalse koormuse korral lisa kindlasti aktiivne ventilaator, vastasel juhul suureneb ülekuumenemise oht märgatavalt.

Kas see töötab otse 12V autoakult?

Jah, 12V jääb ideaalselt vahemikku 8.5V–50V. Veendu vaid, et aku suudab vajalikku voolu anda ilma, et pinge koormuse all alla 8.5V langeks.

Miks väljundpinge ei muutu, kui keeran pinge potentsiomeetrit?

Tõenäoliselt on voolu potentsiomeeter (vasakpoolne) seatud liiga madalale ja piirab seetõttu ka pinget. Keera seda veidi peale ja proovi uuesti.

Mis juhtub, kui ületan 50V sisendpinget?

Moodul ei ole mõeldud üle 50V pingetele. Piirangu ületamine võib sisemised komponendid jäädavalt rikkuda. Kasuta alati spetsifikatsioonidele vastavat toiteallikat.
