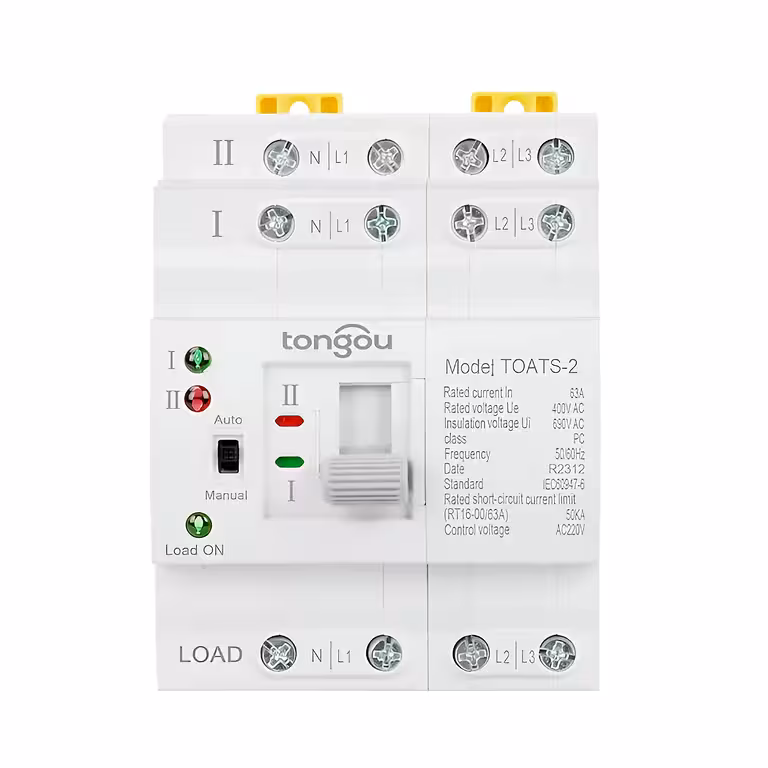

Kolmefaasiline 63A automaatne ümberlüliti (ATS) – katkematu toide kriitilistele süsteemidele
Kui elektrivõrgus tekib katkestus, loeb iga sekund. Serverite, tootmisliinide või päikeseenergia inverterite puhul tähendab ka lühiajaline voolukatkestus süsteemide taaskäivitamist, andmekadu või kulukaid seisakuid. Kolmefaasiline 63A ATS-lüliti vahetab toiteallika vähem kui 50 millisekundiga – see on nii kiire, et enamik seadmeid ei saa voolukatkestusest arugi.
Märkus: Seade on mõeldud kasutamiseks 3×230V/400V, 50–60Hz kolmefaasilistes süsteemides. Paigaldustöid tohib teostada ainult kvalifitseeritud elektrik, järgides kehtivaid elektriohutusnõudeid ja standardeid.
Miks valida just see mudel? (Peamised eelised):
- Ümberlülitus alla 50 ms — kriitilised seadmed jätkavad tööd ilma taaskäivituseta; andmekadu ja seisakud on välistatud.
- Nimivool 63A — sobib nõudlikele tööstus- ja äriobjektidele, sealhulgas kliimaseadmete ja tootmisseadmete toiteks.
- Sobib kolmefaasilistele päikeseelektrijaamadele — lülitab automaatselt päikeseenergia, üldvõrgu või generaatori vahel, optimeerides energiakasutust.
- Automaatne ja manuaalne režiim — 24/7 autonoomne töö AUTO-režiimis või mugav käsitsi juhtimine hooldustöödeks.
- Lai pingetaluvus: 85%–110% nimipingest — stabiilne töö ka kõikuvates võrkudes ilma valelülitusteta.
- DIN-liistule paigaldatav — lihtne ja kiire integreerimine standardsetesse elektrikilpidesse ilma keeruliste ümberehitusteta.
- Automaatne tagasilülitus — seade jälgib pidevalt võrgu parameetreid ja taastab ühenduse esmase allikaga kohe, kui toide on stabiliseerunud.
Töökindlus ja jõudlus
Kolmefaasiline ATS-lüliti monitoorib pidevalt peamise toiteallika parameetreid. Esimese kõrvalekalde korral – olgu selleks pingelangus, faasikadu või lubatud piiride ületamine – aktiveerib seade varutoite vähem kui 50 millisekundiga. See on nii kiire, et isegi UPS-seadmed ei pruugi vajada sekkumist.
Automaatrežiimis toimub kogu protsess – tuvastamine, lülitus ja taastamine – täielikult ilma inimese sekkumiseta. Manuaalrežiim võimaldab operaatoril valida aktiivse toiteallika käsitsi, mis on ideaalne perioodiliste testide või plaaniliste hooldustööde ajal. Füüsiline lüliti tagab selge ülevaate ja ohutuse hädaolukordades.
Tänu 63A läbilaskevõimele 400V juures ja 50/60Hz ühilduvusele on see ATS suurepärane lahendus nii päikesepaneelide, diiselgeneraatorite kui ka väiksemate andmekeskuste ja tööstuslike jahutussüsteemide jaoks. Vastupidav konstruktsioon tagab usaldusväärse töö ka suurema koormusega keskkondades.
| Parameeter | Väärtus / Kirjeldus |
|---|---|
| Seadme tüüp | Kolmefaasiline automaatne ümberlüliti (ATS) |
| Nimivool | 63A |
| Nimipinge | 3×230V / 400V (kolmefaasiline) |
| Sagedus | 50 Hz / 60 Hz |
| Ümberlülitusaeg | < 50 ms |
| Allikate arv | 2 (Allikas A – peamine, Allikas B – varu) |
| Töörežiimid | Automaatne / Manuaalne |
| Tööpinge vahemik | 85% – 110% nimipingest |
| Kasutusalad | Päikeseelektrijaamad, generaatorid, üldvõrk, andmekeskused |
| Paigaldus | DIN-liist, elektrikilp |
| Kasutusvaldkond | Tööstuslik / Ärihooned |
Paigaldus- ja kasutusjuhend
- DIN-liistule paigaldus — kinnitage ATS elektrikilpi vastavalt ühendusskeemile; ühendage Allikas A (võrk/päikesepaneelid) ja Allikas B (generaator/varutoide).
- Töörežiimi valik — seadke lüliti asendisse AUTO autonoomseks tööks või MAN käsitsi juhtimiseks.
- Pingepiiride kontroll — veenduge, et süsteemi parameetrid vastavad seadme nõuetele (85%–110% nimipingest).
- Funktsionaalsuse test — simuleerige peamise toiteallika katkestust ja veenduge, et ümberlülitus varutoitele toimub alla 50 ms ning taastub automaatselt pärast pinge normaliseerumist.
- Hooldus — enne mis tahes füüsilisi töid ühendustega lülitage seade MAN-režiimi ja katkestage toide.
Pakendi sisu
- 1× Kolmefaasiline ATS 63A automaatne ümberlüliti
Korduma kippuvad küsimused
Kas see sobib võrku ühendatud päikeseelektrijaamaga?
Jah. ATS lülitab automaatselt päikeseenergia ja üldvõrgu vahel, kui päikeseenergia tootmine langeb alla vajaliku taseme – seda kõike ilma käsitsi sekkumiseta.
Kui kiire on ümberlülitus?
Alla 50 millisekundi. See on piisavalt kiire, et vältida IT-seadmete, tööstuslike kliimaseadmete ja automatiseeritud tootmisliinide väljalülitumist.
Kas paigaldus peab toimuma elektriku poolt?
Jah. Kõik kolmefaasilised elektritööd peab teostama vastava kvalifikatsiooniga spetsialist. Nõuetele mittevastav paigaldus võib tühistada garantii ja kujutada endast tõsist tule- või elektriohutuse riski.
Kas seadet võib paigaldada õue või niiskesse ruumi?
Mitte otse. ATS tuleb paigaldada suletud elektrikilpi. Kui kilp asub õues, peab sellel olema vähemalt IP65 kaitseklass, et kaitsta seadet niiskuse ja tolmu eest.
Mis juhtub, kui mõlemad toiteallikad katkevad?
ATS jääb ooterežiimi ja ei toida koormust. Kui vähemalt üks toiteallikatest taastub, lülitub seade automaatselt vastavalt prioriteedile ümber, ilma et oleks vaja käsitsi sekkuda.
