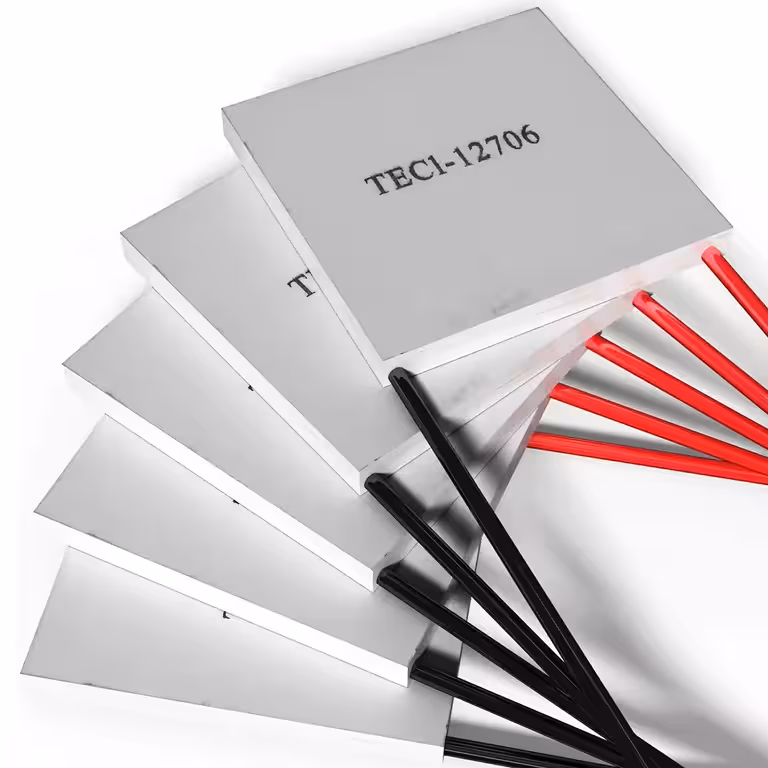

Peltier moodul TEC1-12706 – täpne, hääletu ja kompromissideta termoelektriline jahutus
Kas pead mõnda komponenti külmas hoidma ilma tüütute ventilaatorite või keeruliste süsteemideta? Peltier’ moodul TEC1-12706 jahutab puhta pooljuhtefekti abil – puuduvad liikuvad osad, vibratsioon ja müra. Külm pool langeb ümbritsevast temperatuurist tunduvalt madalamale ja kuum pool juhib ära eraldunud soojuse. Seda kõike kompaktses 40 × 40 mm korpuses.
Märkus: Ilma jahutusradiaatorita kasutamine kuumal poolel kahjustab moodulit pöördumatult. Paigalda enne sisselülitamist alati jahutuselement.
Miks valida Peltier’ moodul TEC1-12706? (Peamised eelised):
- Maksimaalne voolutugevus 6A (vs 5A mudelil TEC1-12705) — jahutusvõimsus 60W (võrreldes 50W-ga), suurem temperatuur Erinevus poolte vahel
- Null liikuvat osa — täiesti vaikne töö, puudub vibratsioon, mehaaniliste lahendustega võrreldes oluliselt pikem tööiga
- Kaasas 2 termopasta kotikest — tagab optimaalse soojuskontakti kohe esmasel paigaldusel, lisapoodi pole vaja minna
- PWM-juhtimise tugi — reguleeritav pinge vahemikus 0 kuni 15,2V võimaldab jahutusvõimsust peenhäälestada ilma järskude kadudeta
- Lai temperatuurivahemik: -30°C kuni +70°C — töötab ka ekstreemsetes tingimustes, alates kaasaskantavatest külmikutest kuni tööstuslike rakendusteni
Üksikasjad ja jõudlus
Pingel 12V ja voolutugevusel 6A genereerib moodul kuni 60W soojusvoo – sellest piisab kompaktsete protsessorite, CCD-sensorite või kaamerate laserdioodide jahutamiseks. Konstruktsioonis kasutatavad termoelektrilised pooljuhid tagavad stabiilse ja ühtlase soojusülekande, mis montaažitingimuste täitmisel aja jooksul ei halvene. Pooluste lihtsa ümberpööramisega muutub moodul täpseks küttekehaks – sama komponent, kaks funktsiooni.
| Parameeter | Väärtus / Kirjeldus |
|---|---|
| Mudel | TEC1-12706 |
| Mõõtmed | 40 mm × 40 mm |
| Tööpinge | 0 – 15,2 V (soovitatav 12V) |
| Maksimaalne töövool | 6 A |
| Maksimaalne võimsus | 60 W |
| Töötemperatuur | -30°C kuni +70°C |
| Konstruktsiooni tüüp | Termoelektriline pooljuht (Peltier’ efekt) |
| Liikuvad osad | Ei (vaikne töö) |
| Komplektis olevad lisad | 2 termopasta kotikest |
Pakendi sisu
- 1 × Peltier’ moodul TEC1-12706 (40 mm × 40 mm, 12V, 60W)
- 2 × Termopasta kotike optimaalse soojuskontakti tagamiseks
Korduma kippuvad küsimused
Kas Peltier’ moodulile TEC1-12706 on jahutusradiaator kohustuslik?
Jah, absoluutselt kohustuslik. Ilma kuumal poolel oleva radiaatorita tõuseb temperatuur kiiresti üle lubatud piiri ja moodul riksub end mõne minutiga pöördumatult. Maksimaalsel võimsusel kasutamiseks kasuta kindlasti ventilaatoriga jahutusradiaatorit.
Milline on reaalne erinevus võrreldes mudeliga TEC1-12705?
TEC1-12706 talub 6A voolu (võrreldes 50W-ga), mis annab 60W jahutusvõimsuse. Poolteevaheline temperatuuride erinevus on suurem, mis on oluline rakendustes, kus vajad alla 0°C jahutust või tugevat temperatuurigradienti.
Kas see võib toimida ka küttekehana?
Jah. Kui ümber pöörata toitejuhtmete polaarsus, vahetavad pooled oma rollid – jahutav pool hakkab kütma. Üks ja sama moodul, kahekordne kasutus.
Kas ma saan jahutusvõimsust juhtida PWM-i või muudetava pinge abil?
Jah. Moodul reageerib lineaarselt pingele vahemikus 0 kuni 15,2V. PWM-kontrolleri või reguleeritava toiteallika abil saad täpselt reguleerida tarbitavat võimsust ja termilise efekti tugevust – see on kasulik DIY-termostaatides või Arduino ja Raspberry Pi süsteemides.
